SERVICE MANUAL
Table of contents - Indice
1 Italiano 1
1.1 Informazioni preliminari di sicurezza ................................ 1
1.2 Strumenti necessari .......................................... 2
1.3 EXT Tools e consumabili ...................................... 3
1.4 Istruzioni ............................................... 5
1.4.1 Operazioni preliminari .................................... 5
1.4.2 Cambio olio di scorrimento ................................. 5
1.4.3 Revisione completa lowers .................................. 8
1.4.4 Cambio travel ERA ..................................... 13
2 English 17
2.1 Preliminary safety information ................................... 17
2.2 General tools ............................................. 18
2.3 EXT Tools and consumables .................................... 19
2.4 Istructions ............................................... 20
2.4.1 Preliminary operations .................................... 20
2.4.2 ERA slyding oil service ................................... 20
2.4.3 ERA complete lowers service ................................ 23
2.4.4 ERA travel change ...................................... 28
Part 1
Italiano
1.1 Informazioni preliminari di sicurezza
f
ormazioni
p
reliminari di sicurezza
Prima di cominciare qualsiasi operazione leggere attentamente questo manuale.
Le istruzioni qui contenute vi permetteranno di eseguire le operazioni di ma-
nutenzione in totale sicurezza. Con questo manuale si intende dare una chiara
istruzione per la manutenzione straordinaria.
Per problematiche non affrontate in queste pagine si prega di rivolgersi al
nostro ufficio tecnico che vi indicherà la soluzione migliore. Questo manuale è
riservato a personale competente.
Attenzione:
• Prima di cominciare la manutenzione munirsi di adeguati dispositivi di
protezione individuale. Si consiglia l’uso di guanti e occhiali di protezione.
• Leggere attentamente le istruzioni contenute nel manuale, per ogni dubbio
non esitate a contattare un rivenditore autorizzato EXT o il nostro ufficio
tecnico.
• La forcella anteriore è una parte strutturale della bicicletta e il suo mal
funzionamento potrebbe comprometterne la stabilità e la sicurezza.
• La forcella contiene al suo interno del gas ad alta pressione. Prima di
effettuare qualsiasi tipo di manutenzione assicurarsi di aver ri-
mosso la pressione dalle camere "+" e "++".
• Si indica, per la perfetta riuscita delle operazioni, di fornirsi degli strumenti
adeguati elencati in questo manuale.
1
Service manual ERA [V1.0]
1.2 Strumenti necessari
Prima di cominciare il service è necessario avere TUTTI gli strumenti necessari.
Descrizione
Cavalletto (stand) per bici
Sgrassatore
Panno per pulizia
Vaschette pulite
Pinza a becchi fini
Allen key 2.5mm, 4mm
Chiave di manovra poligonale 13mm, 19mm
PickUp Tools (uncini)
Martello in gomma
Sgrassatore
Chiave dinamometrica 0-25Nm (a svitare e avvitare)+ adattatori
Loctite verde 2701
Loctite blu 243
Primer Loctite 7649
2
Service manual ERA [V1.0]
1.3 EXT Tools e consumabili
I seguenti Tool EXT sono necessari per eseguire un corretto lavoro.
CODICE UTILIZZO
EXT Red Adhesive Gel Gel adesivo per assemblaggio componenti
EXT GREASE L1S Grasso ad alto scorrimento
EXT Lube EV68S Olio a basso attrito per scorrimento foderi
TL0464 Fissaggio cover inferiori stanctions
TL0637 Tool inserimento scrapers
3
Service manual ERA [V1.0]
4
Service manual ERA [V1.0]
1.4 Istruzioni
1.4.1 Operazioni preliminari
1. Pulire accuratamente la forcella e asciugarla.
2. Prendere nota delle regolazioni e delle pressioni, in modo tale da poterle ripristinare alla fine del
lavoro. Le regolazioni vanno sempre trascritte contando i "click" dalla posizione di tutto chiuso, cioè
completamente avvitata, in senso ORARIO.
LSC Compressione alle basse velocità
HSC Compressione alle alte velocità
LSR Ritorno alle basse velocità
Pressione volume "++" e "+"
3. Preparare un piano di lavoro pulito. Ogni minima contaminazione durante le operazioni di montaggio
/ smontaggio potrebbe compromettere il risultato finale.
1.4.2 Cambio olio di scorrimento
Seguendo le istruzioni indicate è possibile effettuare il cambio dell’olio di scorrimento ed effettuare questa
operazione frequentemente di mantenere sempre in ottimo stato le componenti di scorrimento di ERA. Sarà
qui illustrata la sequenza di operazioni con la forcella montata sulla bicicletta per rendere più veloce e
immediato il lavoro.
Descrizione Illustrazione EXT Tools

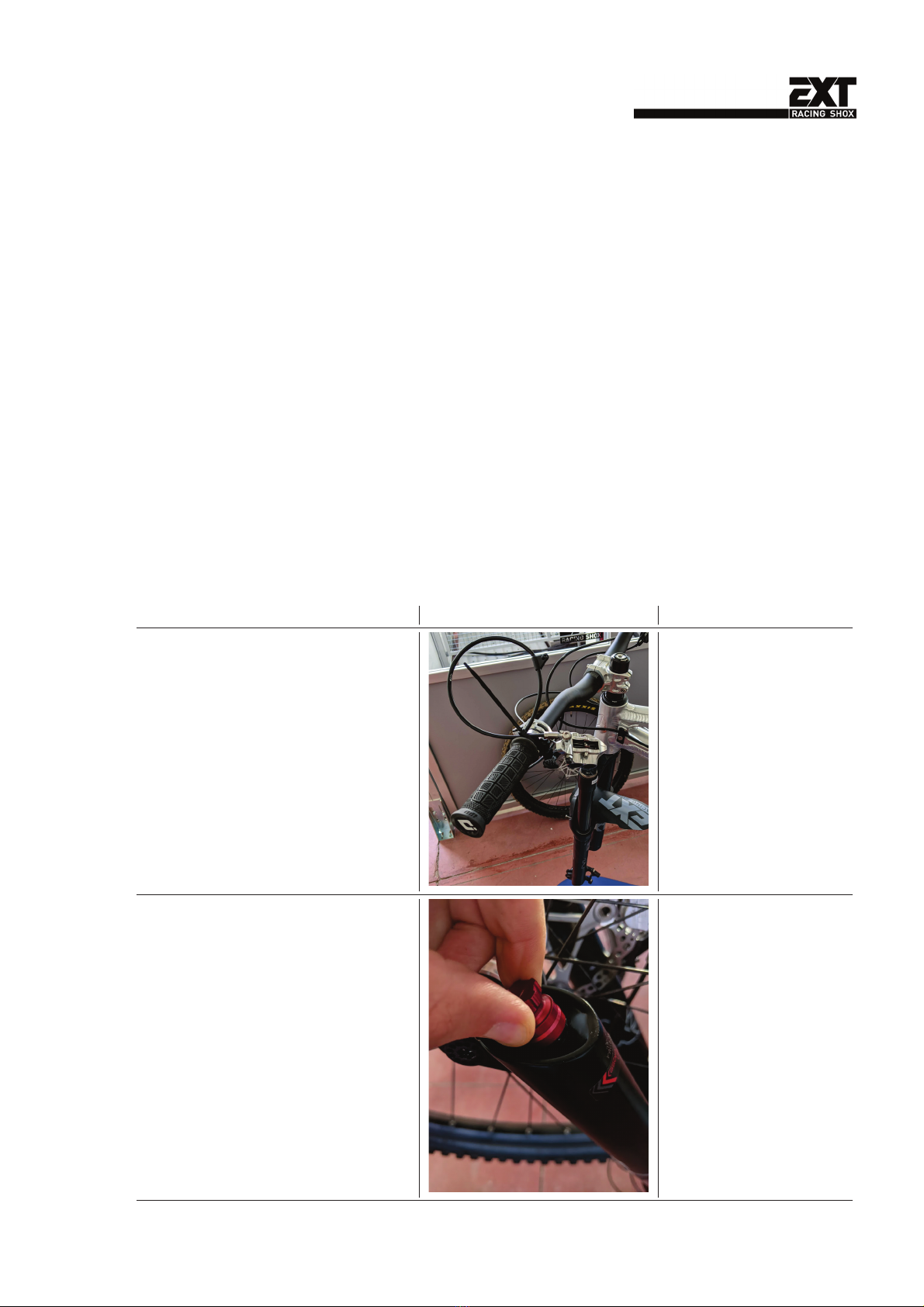

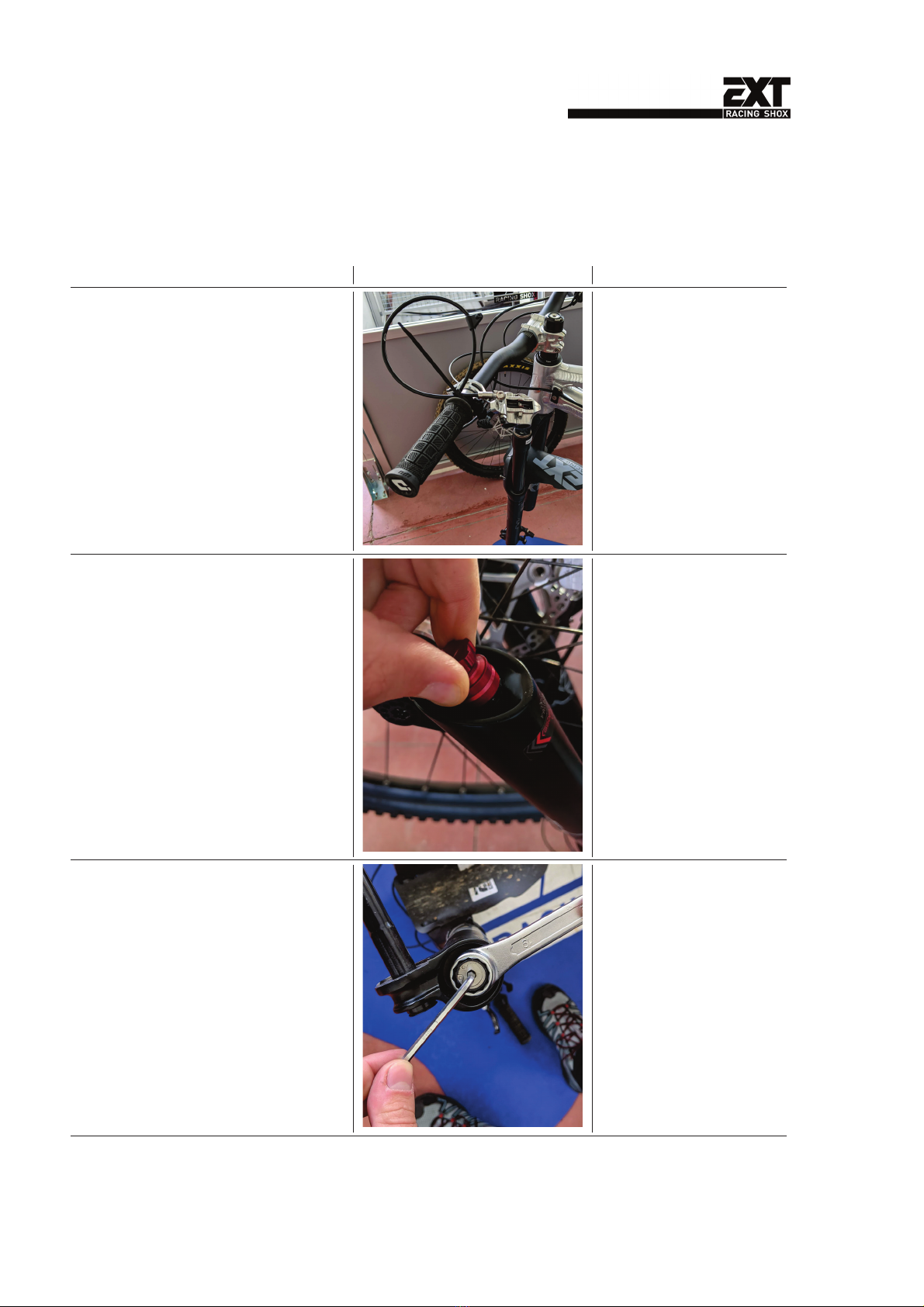

Posizionare la bicicletta sul cavalletto e
rimuovere la ruota anteriore. Rimuove-
re la pinza freno anteriore (anche il sup-
porto tubo) e fissarla (ad esempio con
una fascetta) al manubrio in modo da
proteggerla da eventuali schizzi d’olio.
• Nessuno
Posizionare la bici sul pavimento ap-
poggiata su manubrio e sella. Estrar-
re il pomello di regolazione del rebound
(per facilitare l’operazione ruotarlo in
modo alternato).
• Nessuno
5
Service manual ERA [V1.0]

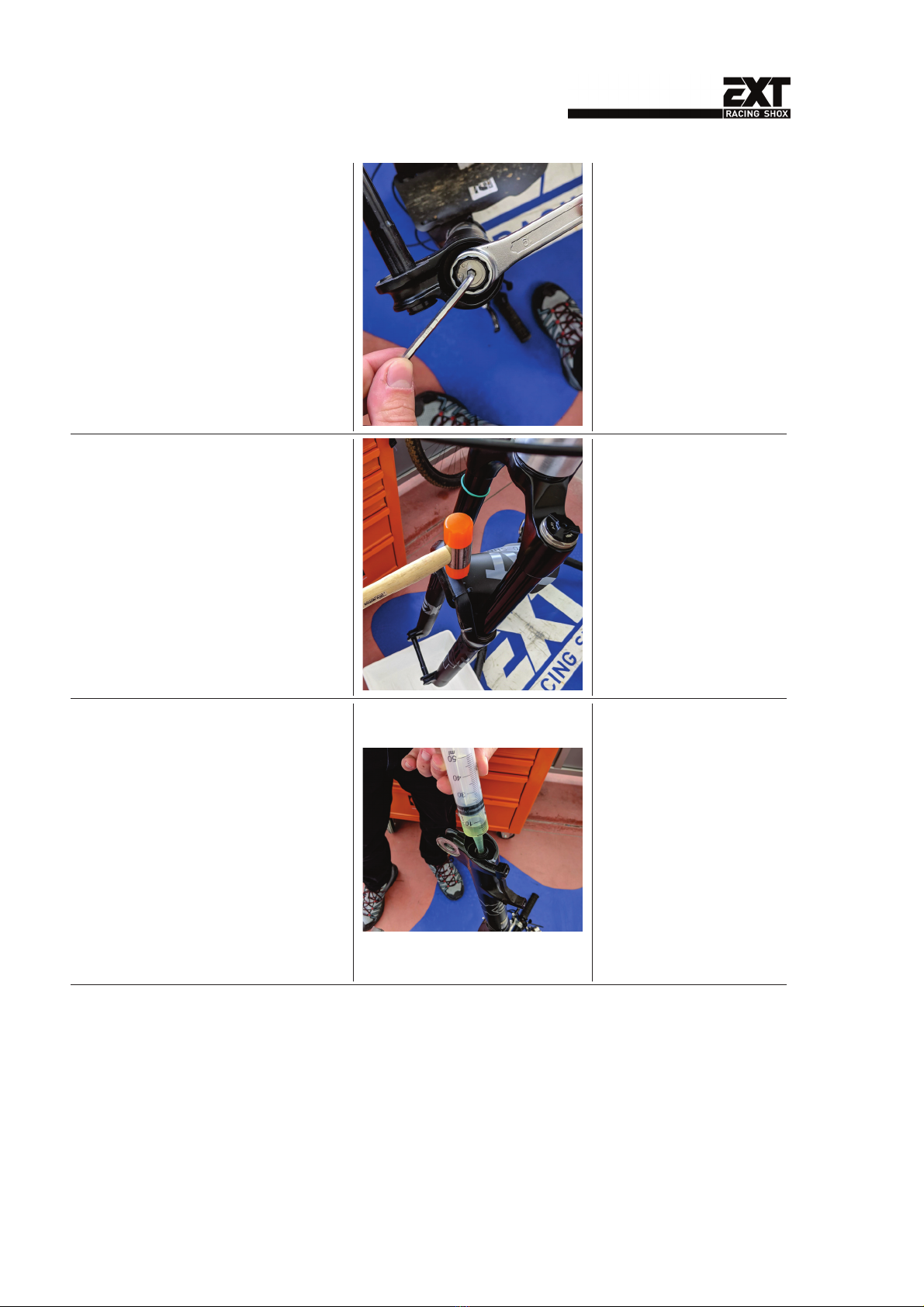

Bloccare la rotazione del dado con la
chiave da 19mm e utilizzando la chiave
allen da 4mm avvitare lo stelo centra-
le. Ripetere l’operazione per entrambe
le "gambe". Attenzione: non fare rien-
trare lo stelo centrale appena avvitato
dentro il fodero onde evitare di intro-
durre sporco e impurità. Pulire con uno
straccio le estremità degli steli e riporre
i dadi appena rimossi.
• Chiave di manovra
poligonale 19mm
• Allen key 4mm
• Contenitore per la
pulizia
Riposizionare la bici sul cavalletto. Di-
sporre una vasca per il recupero dell’o-
lio sotto la verticale della forcella. Con
un martello di gomma delicatamen-
te colpire l’archetto del fodero per farlo
scendere di circa 10cm. Non estrar-
re completamente i foderi. Lasciare
fuoriuscire tutto l’olio dall’interno dei
foderi per circa 10 min.
• Martello in gomma
Posizionare la bici sul pavimento, ap-
poggiata su manubrio e sella in modo da
poter operare sulla parte inferiore del-
la forcella. Mantenere i foderi estratti
di circa 10cm. Utilizzando una siringa
graduata inserire la corretta quantità di
olio all’interno del fodero.
• Lato idraulica: 25cc
• Lato aria: 10cc
Le quantità sono leggermente inferiori
a quelle indicare nel resto del manua-
le a causa dei residui che potrebbero
rimanere all’interno del fodero.
• Siringa 30cc min.
• EXT Lube EV68S
6
Service manual ERA [V1.0]

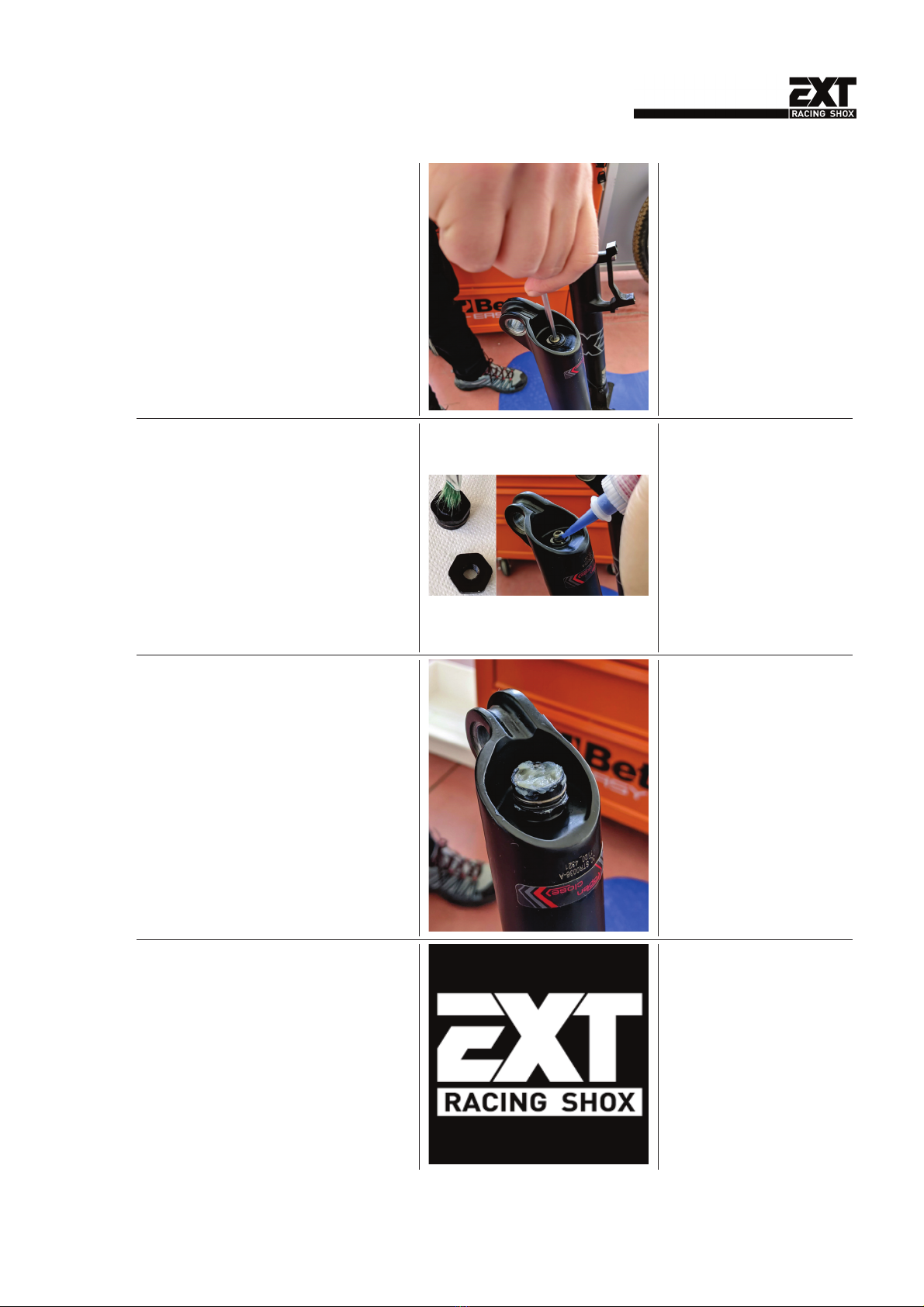

Reinserire completamente il fodero fi-
no a far fuoriuscire gli steli da esso con
l’ausilio della allen key da 4mm. Pulire,
utilizzando un pick-up tool, i filetti de-
gli steli e dei dadi dalla vecchia Loctite
e infine sgrassarli accuratamente.
• Allen key 4mm
Preparare i dadi con il Primer. Posizio-
nare la corretta quantità di Loctite sul
filetto maschio. Bloccare il dado con la
chiave poligonale da 19mm e svitare lo
stelo a 9Nm.
• Primer 7649
• Loctite 243
• Chiave di manovra
19mm
• Dinamometrica a
svitare
• Allen key 4mm
Ingrassare abbondantemente l’esterno
del clicker rebound e rimettere in
posizione il pomello rosso. • EXT grease L1S
Procedere a rimontare la ruota ante-
riore e la pinza freno rispettando le
corrette coppie e modalità di serraggio. • Nessuno
7
Service manual ERA [V1.0]
1.4.3 Revisione completa lowers
Seguendo le istruzioni indicate è possibile un service completo ai lowers in modo da ripristinare sia la
scorrevolezza che la funzionalità delle tenute para-polvere. Per effettuare questa operazione, oltre ai tools,
serve il service-kit "type A".
Descrizione Illustrazione EXT Tools
Posizionare la bicicletta sul cavalletto e
rimuovere la ruota anteriore. Rimuove-
re la pinza freno anteriore (anche il sup-
porto tubo) e fissarla (ad esempio con
una fascetta) al manubrio in modo da
proteggerla da eventuali schizzi d’olio.
• Nessuno
Posizionare la bici sul pavimento ap-
poggiata su manubrio e sella. Estrar-
re il pomello di regolazione del rebound
(per facilitare l’operazione ruotarlo in
modo alternato).
• Nessuno
Bloccare la rotazione del dado con la
chiave da 19mm e utilizzando la chiave
allen da 4mm avvitare lo stelo centra-
le. Ripetere l’operazione per entrambe
le "gambe". Attenzione: non fare rien-
trare lo stelo centrale appena avvitato
dentro il fodero onde evitare di intro-
durre sporco e impurità. Pulire con uno
straccio le estremità degli steli e riporre
i dadi appena rimossi.
• Chiave di manovra
poligonale 19mm
• Allen key 4mm
• Contenitore per la
pulizia
8
