Fantini Cosmi C61 Bedienungsanleitung

C61

TERMOSTATO AMBIENTE ELETTRONICO PER FAN-COIL

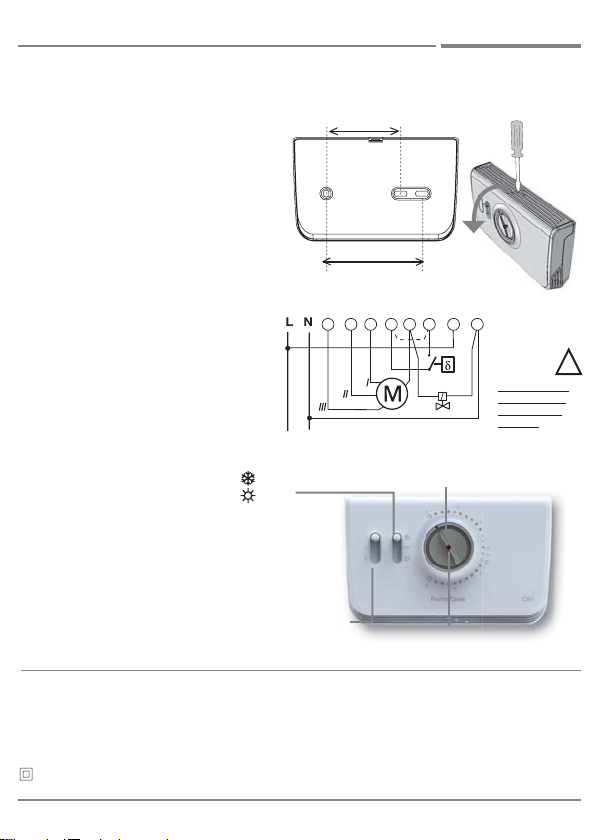

MONTARE IL CORPO

TERMOSTATO SULLO ZOCCOLO

2ESEGUIRE I COLLEGAMENTI ELETTRICI

Collegare il C61 alla linea di alimentazione,

alla valvola e al motore come indicato nello

schema a fianco. In inverno, alla diminuzione

della temperatura, la valvola viene alimentata

e il motore si accende alla velocità impostata.

È possibile collegare un termostato di

minima ai morsetti 4 e 6; se questa opzione

non è utilizzata, i morsetti vanno messi in

corto circuito (vedi schema a lato).

SELEZIONE DEL FUNZIONAMENTO

INVERNO - OFF - ESTATE

CARATTERISTICHE TECNICHE

C61 ha un commutatore che permette di

scegliere la modalità di funzionamento

ESTATE (per impianti di condizionamento),

INVERNO (per impianti di riscaldamento) e

OFF (spegne completamente l’impianto).

Il LED rosso segnala l’intervento relè, per

richiesta di calore (commutatore sulla

posizione inverno) o di raffreddamento

(commutatore sulla posizione estate).

Sul termostato vi è anche un commutatore

manuale per selezionare le 3 velocità del

ventilconvettore FAN-COIL: minima 1 -

media 2 - massima 3.

Conforme alle norme EN 60730-1 e parti seconde.

Portata contatti 6(1,5)A 250V ~.

Micro disconnessione (1B).

T45 (temperatura max. ambiente).

Campo scala regolabile da 6 a 30 °C.

Differenziale di intervento 0,5 K.

Gradiente termico di riferimento 4 K/h.

(doppio isolamento).

Grado di polluzione 2.

Grado di protezione IP20.

Alimentazione: 230V 50Hz.

Tensione d’impulso 4000V.

Massima potenza dissipata 1VA.

LED rosso di segnalazione intervento relè

Commutatore INVERNO - OFF - ESTATE.

Classificazione ErP: ErP Class I; 1% (Reg. EU

811/2013 - 813/2013)

1FISSARE A PARETE

Fissare il corpo a parete, ad 1,5 metri di

altezza dal pavimento lontano da cucine, fonti

di calore, finestre, porte, ecc.

Premere con un cacciavite la linguetta nella

parte superiore dell’apparecchio come in

figura. Ruotare il coperchio verso il basso.

ATTENZIONE: assicurarsi che il corpo

dell’apparecchio fissato a parete sia ben in

piano e senza deformazioni.

italiano

C61

TERMOSTATO AMBIENTE

ELETTRONICO PER FAN-COIL

L’installazione

deve essere

eseguita solo

da personale

qualificato!

manopola di regolazione

della temperatura

per scatola 503 a 3 moduli

per scatola rotonda

A 83,5 mm

B 60 mm

LED rosso di

segnalazione

intervento relè

commutatore selezione:

INVERNO - OFF - ESTATE

commutatore

3 velocità

230V-50Hz

123456 78

FIX THE BODY ONTO THE PLATE

2ELECTRIC CONNECTIONS

Connect the C61 to the power supply, valve

and motor as shown in the scheme aside.

In Winter time, should the room temperature

decrease, the valve is energized and the

motor turns on to the speed set.

A threshold thermostat can be connected to

terminals 4 and 6. If this option is not used,

you have to short-circuit these terminals.

SELECTION OF THE OPERATIVE

MODE: WINTER - OFF - SUMMER

TECHNICAL CHARACTERISTICS

The C61 has a switch that allows to choose

the operative mode

SUMMER (for cooling systems);

WINTER (for heating systems);

OFF (system OFF).

When the red LED is on, it means that the

relay is operating to supply heat (switch in

Winter position) or cool (switch in Summer

position). Onto the thermostat there is also a

manual switch to select the 3 speeds of the

fan coil: low 1 – medium 2 – high 3.

In compliance with the EN 60730-1 and parts two specs.

Contact rating 6 (1,5) A 250 Vac.

Micro-disconnection (1B).

T45 (max room temperature measurable).

Setting range 6 to 30°C.

Intervention differential 0,5 K.

Thermal gradient 4 K/h.

(double insulation).

Pollution degree 2.

Protection degree IP20.

Voltage: 230V c.a. 50Hz.

Max impulse Voltage: 4000V.

Max. dissipated power 1VA.

Red LED showing the relay operation.

WINTER - OFF - SUMMER switch.

ErP classification: ErP Class I; 1% (EU Reg. 811/2013

- 813/2013)

1INSTALLATION C61

ELECTRONIC ROOM

THERMOSTAT FOR FAN COILS

english

temperature knob

regulator

A 83,5 mm

B 60 mm

when the

LED is ON,

the relay is

operating

WINTER - OFF - SUMMER

switch

3 speed

switch

230V-50Hz

123456 78

for rectangular flush-mounting

box type 503 (three modules)

for round flush-mounting box

Fix the thermostat on the wall, at 1,5 mt height

from the floor and away from the kitchen, heat

sources, windows, doors etc.

Remove the body of the thermostat from the

base as shown in the illustration.

Turn the cover-plate downwards.

ATTENTION: Pay attention that the body of the

thermostat is well fixed on the wall, on a plane

surface and without strains.

Warning! The

thermostat shall

be installed only by

qualified personnel

4français

1C61

A 83,5 mm

B 60 mm

230V-50Hz

123456 78

MONTAGE DU CORPS DU THERMOSTAT

SUR LE SOCLE

BRANCHEMENTS ÉLECTRIQUES

Brancher le C61 à la ligne d’alimentation, à

la vanne et au moteur, comme indiqué dans

le schéma à coté.

En hiver, à la hausse de la température

ambiante, la vanne est alimentée et le

moteur s’allume à la vitesse désirée.

C’est possible brancher un thermostat de

minimum aux bornes 4 et 6; si cette option

n’est pas utilisée, les bornes doivent être

mises en court-circuit (voir schéma à coté).

SÉLECTION DU FONCTIONNEMENT

HIVER - OFF - ÉTÉ

C61 a un commutateur qui permet de choisir

la modalité de fonctionnement:

ÉTÉ (pour systèmes de climatisation).

HIVER (pour systèmes de chauffage).

OFF (pour éteindre complètement le

système).

Le LED rouge indique l’intervention du relais

pour la demande du chauffage (commutateur

en position hiver) ou du refroidissement

(commutateur en position été).

Sur le thermostat il y a aussi un commutateur

manuel pour sélectionner les 3 vitesses du

ventilo-convecteur: minimum 1 – médium 2

maximum 3.

MONTAGE MURAL

Fixer le corps du thermostat au mur, à 1,5

mètres de hauteur du sol, loin de cuisines,

sources de chaleur, fenêtres, portes, etc.

Appuyer sur la languette avec un tournevis

sur la partie supérieure de l’appareil, comme

montré dans la figure à coté. Tourner le

couvercle vers le bas. ATTENTION: s’assurer

que le corps de l’appareil soit bien fixé plat au

mur et sans déformations.

THERMOSTAT D’AMBIANCE

ÉLECTRONIQUE POUR VENTILO-CONVECTEURS

CARACTÉRISTIQUES TECHNIQUES

Conforme aux normes EN 60730-1 et parties secondes.

Courant de commutation 6(1,5)A 250V.

Micro déconnexion (1B).

T45 (température ambiante maxi).

Plage de réglage réglable de 6° à 30°C.

Différentiel d’intervention 0,5 K.

Gradient thermique 4 K/h.

(double isolement).

Degré de pollution 2.

Degré de protection IP20.

Alimentation 230V 50Hz.

Tension d’impulsion 4000V.

Puissance dissipée maxi 1 VA.

LED rouge de signalisation intervention relais.

Commutateur HIVER – OFF – ÉTÉ.

Classification ErP: Classe ErP I; 1% (Rég. EU

811/2013 - 813/2013)

L’installation doit

uniquement être

effectué par du

personnel qualifié!

bouton de réglage

température

pour boîtier encastrable 503 (à

3 modules)

pour boîtier encastrable ronde

LED rouge de

signalisation

intervention

relais

commutateur sélection

HIVER – OFF – ÉTÉ

commutateur

3 vitesses

español

1C61

A 83,5 mm

B 60 mm

230V-50Hz

123456 78

MONTAR EL CUERPO

DEL TERMOSTATO EN EL ZÓCALO

EJECUTAR LAS CONEXIONES ELÉCTRICAS

Conectar el C61 a la línea de alimentación, a

la válvula y al motor como esta indicado en el

esquema de al lado. En invierno, al aumentar

la temperatura, el motor se alimenta

eléctricamente y la válvula se abre.

Es posible conectar un termostato de mínima

a los bornes 4 y 6; si esta opción no se utiliza,

los bornes van puestos en corto circuito (ver

esquema de al lado).

SELECCIONAR LA FUNCIÓN

INVIERNO-OFF-VERANO

C61 tiene un interruptor que permite escoger

la modalidad de funcionamiento.

VERANO (para conectar el aire

acondicionado).

INVIERNO (para conectar la calefacción).

OFF (para apagar completamente el aparato).

El LED rojo señala la conexión del relé por la

petición de calor, (interruptor en la posición

Invierno) o de frío (interruptor en la posición

Verano). Sobre el termostato, también hay

un interruptor manual para seleccionar las 3

velocidades del ventilador del fancoil, mínima

1, media 2, máxima 3.

FIJAR A LA PARED

TERMOSTATO DE AMBIENTE

ELECTRÓNICO PARA FAN COILS

Fijar el cuerpo a la pared, a 1,5 metros de

altura del suelo, lejos de las cocinas, fuentes

de calor, ventanas y puertas.

Apretar con un destornillador la lengüeta

en la parte superior del aparato como en el

dibujo. Girar la tapa hacia bajo.

ATENCIÓN: asegurese que el cuerpo del

aparato esta fijado a la pared recto y no

deformado.

CARACTERISTICAS TECNICAS

Conforme a las normas EN 60730-1 y partes segundas.

Capacidad de los contactos 6(1,5)A 250V.

Microdesconexión (1B).

T45 (temperatura máxima de ambiente).

Escala regulable de 6 a 30 ºC.

Diferencial de intervalo 0,5 K.

Gradiente térmico 4 K/h.

Doble aislamiento.

Grado de polución 2.

Grado de protección IP20.

Alimentación 230V 50Hz.

Tensión de impulso 4000V.

Máxima potencia disipada 1 VA.

LED rojo de señal intervención relé.

Interruptor INVIERNO-OFF-VERANO.

Clasificación Erp: Clase ErP I; 1% (Reg. EU 811/2013

- 813/2013)

El LED rojo

señala la

conexión

del relé

perilla de regulación

de la temperatura

interruptor

selección

INVIERNO

OFF

VERANO

interruptor

para

seleccionar las

3 velocidades

La instalación

debe ser realizada

exclusivamente

por personal

cualificado.

6deutsch

MONTAGE DES THERMOSTATKÖRPERS

AM SOCKEL

2AUSFÜHRUNG DER STROMVERBINDUNGEN

C61 an das Netz, das Ventil und an dem Motor

anschliessen (siehe Bild). Im Winter beim

Anstieg der Raumtemperatur wird das Ventil

mit Strom versorgt und der Motor startet mit

der eingestellten Geschwindigkeit.

Man kann ein Minimumutemperatur-

Thermostat an die Klemme 4 und 6

anschliessen; wenn nicht müssen Klemmen

4 und 6 in Kurzschluss angeschlossen sein

(siehe Bild).

AUSWAHL DER BEDIENUNG

WINTER-OFF-SOMMER

TECHNISCHE EIGENSCHAFTEN

C61 ermöglicht durch einem Schalter den

Betrieb der Anlage sowohl im Winter (als

Heizungsanlage), als auch im Sommer (als

Klimaanlage) oder komplettes Ausschalten

OFF.

Das rote Ledlicht signalisiert das Umschalten

des Relais, welches bei der Heizung

(Schalter auf Winter umgeschaltet) Wärme

anfragt, im Sommer bei der Klimatisierung

Kälte fordert. Man kann direckt am C61

drei Geschwindigkeiten des FAN-COILS

steuern, 1 ist die minimale, 3 die höchste

Geschwindigkeit.

Entspricht den Normen CEI EN 60730-1 und zweiten Teilen.

Kontaktleistung 6(1,5)A 250V ~.

Mikroabschaltung (1B).

Max. Raumtemperatur T45

Temperatureinstellung 6 ÷ 30 °C.

Differential 0,5 K.

Temperaturgradient für den Bezug 4 K/h.

(Doppelisolierung).

Verschmutzungsgrad 2.

Schutzgrad IP20.

Stromversorgung 230V 50Hz.

Max Impulsspannung 4000V.

Maximale Verlustleistung 1VA.

Rote Ledlicht signalisiert Umschalten des Relais

Schalter für WINTER - OFF - SOMMER

ErP Klassifikation: ErP Klasse I; 1% (EU Verord. EU

811/2013 - 813/2013)

1WANDBEFESTIGUNG

Befestigen Sie das Thermostat in einer Höhe

von 1,5 Meter entfernt von Kochherden,

Hitzequellen, Fenster und Türen, etc.

Mit einem Schraubenzieher das Züngelchen

im oberen Teil des Gerätes nach unten

drücken (Siehe Bild). Körper danach nach

unten drehen.

ACHTUNG: Befestigungsockel muss gut und

eben an die Wand befestigt sein.

C61

ELEKTRONISCHER

RAUMTHERMOSTAT FÜR FAN-COIL

Die Installation

darf nur durch

Fachpersonal

erfolgen!

Temperatur-

Regelungshebel

Für Einbaugehäuse 503 mit

3 Modulen

Für runde Einbaugehäuse

A 83,5 mm

B 60 mm

Rote Ledlicht signalisiert

Umschalten des Relais

Schalter für

WINTER - OFF - SOMMER

Schalter 3

Geschwindigkeiten

230V-50Hz

123456 78

SMALTIMENTO DEI PRODOTTI

Il simbolo del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separatamente

dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati

presso i centri di riciclaggio. Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005.

Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di questi materiali

e quindi a evitare possibili conseguenze negative per l’ambiente e la salute umana. Per informazioni più dettagliate sui

programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato

acquistato il prodotto.

DISPOSAL OF PRODUCTS

The crossed out wheeled dust bin symbol indicates that products must be collected and disposed of separately from

household waste. Integrated batteries and accumulators can be disposed of with the product. They will be separated at the

recycling centres. The black bar indicates that the product was placed on the market after August 13, 2005. By participating

in separate collection of products and batteries, you will help to assure the proper disposal of products and batteries and thus

help to prevent potential negative consequences for the environment and human health. For more detailed information about

the collection and recycling programmes available in your country, please contact your local city office or the shop where you

purchased the product

ELIMINACIÓN DE PRODUCTOS

El símbolo de contenedor de basura tachado indica que los productos no pueden desecharse junto a los residuos domésticos.

Las baterías y acumuladores integrados pueden desecharse con el producto. Éstos serán separados en los centros de

reciclaje. La barra negra indica que el producto se comercializó con posterioridad al 13 de agosto de 2005. Al participar en la

recogida por separado de productos y baterías, contribuirá a realizar una eliminación adecuada de productos y baterías y, de

este modo, ayudará a evitar consecuencias negativas para el entorno y para la salud humana.

MISE AU REBUT DES PRODUITS

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les

accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres

de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte

sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter

les conséquences négatives sur l’environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et

de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.

ENTSORGUNG DER PRODUKTE

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und

entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden

in den Recyclingzentralen entnommen und gesondert entsorgt. Der schwarze Balken zeigt an, dass das Produkt nach dem

13. August 2005 auf den Markt gebracht wurde. Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren

Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu

vermeiden. Genauere Informationen über Sammel- und Recycling-Programme, die in Ihrem Land verfügbar sind, Wenden

Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.

5679447B

FANTINI COSMI S.p.A.

Via dell’Osio, 6 20090 Caleppio di Settala, Milano - ITALY

Tel. +39 02 956821

Fax +39 02 95307006

| info@fantinicosmi.it

SUPPORTO TECNICO

Tel. +39 02 95682225

| supportotecnico@fantinicosmi.it

EXPORT DEPARTMENT

Ph +39 02 95682229

export@fantinicosmi.it

www.fantinicosmi.com

Inhaltsverzeichnis

Sprachen:

Andere Fantini Cosmi Thermostat Handbücher

Fantini Cosmi

Fantini Cosmi Intellitherm C75 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi EVWC8R Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH115RF Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi O62C Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellicomfort+ CH180RF Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C61 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C58 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180WIFI LITE Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180RFWIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH143A Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C800WIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C801 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH115TS Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH111 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C31 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellicomfort CH180 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C76 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH193WIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180WIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C800WIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH193 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH121 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C820RQ Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180T3K5 Bedienungsanleitung

Beliebte Thermostat Handbücher anderer Marken

EWELLY

EWELLY EW-181 Bedienungsanleitung

Prolon

Prolon T1100 Montageanleitung

Computherm

Computherm Q20 Bedienungsanleitung

Heatmiser

Heatmiser neoStat Bedienungsanleitung

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Bedienungsanleitung

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Bedienungsanleitung

Saswell

Saswell SAS920XWHB-7-S-RF Leitfaden

Aircalo

Aircalo TFP1-ET85P2 Bedienungsanleitung

Honeywell

Honeywell CM721 Bedienungsanleitung

Carrier

Carrier DEBONAIR 33CS Bedienungsanleitung

Lennox

Lennox iHarmony Zone Thermostat Montageanleitung

Gemtech

Gemtech GT7000 Bedienungsanleitung

Rollei

Rollei Smartes 45000 Bedienungsanleitung

Sinope

Sinope TH1300RF Bedienungsanleitung

Honeywell

Honeywell RLV4305 Bedienungsanleitung

Honeywell

Honeywell Prestige 2.0 THX9421 Bedienungsanleitung

NuTone

NuTone NTBZ48 Original Betriebsanleitung

Stelpro

Stelpro MAESTRO ASMT402AD Bedienungsanleitung
