Fermax Smile 7 inch VDS Bedienungsanleitung

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

MONITOR SMILE VDS

VDS SMILE MONITOR

MONITEUR SMILE VDS

VDS SMILE MONITOR

MONITOR SMILE VDS

2VDS SMILE MONITOR

GUÍAINICIODELMONITORSMILEVDSPANTALLATÁCTIL

BOTONES CONTROL

CÓMO PROGRAMAR EL MONITOR SMILE

Menú digital para ajustes y conﬁguración de parámetros internos.

Pulsar 3 segundos para acceder al menú instalador y melodías.

Pulsación corta, muestra en pantalla botones de acceso directo.

En conversación o sólo video, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Activación de audio y colgado (funcionamiento manos libres).

Botón comodín (función asignada de fábrica):

Pulsar durante 1 segundo para realizar autoencendido.

Con video mantener pulsado durante 2 segundos para conmutar

entre cámara principal y secundaria.

El monitor SMILE incorpora una pantalla táctil que se desactiva pulsando

el icono de apagar o transcurridos 60 segundos de inactividad.

Monitor alimentado por primera vez.

El botón comodín parpadeando rápido (rojo), indica que el monitor

está sin programar.

Cuando el monitor está programado el led rojo se apaga.

1. INSTALAR

Pulsar el botón durante 3 segundos para acceder al «menú de programación» o sobre la

pantalla en reposo.

2. ENTRAR MENÚ PROGRAMACIÓN

Seleccionar el icono , aparece una pantalla conﬁrmando la opción y se escucha un bip

en el monitor. Pulsar desde la placa el pulsador correspondiente (código de llamada para ese

monitor). Se produce un tono de llamada diferente, conﬁrmando la programación del monitor.

Transcurridos unos segundos el monitor vuelve a reposo.

MENÚ PROGRAMACIÓN

PROGRAMACIÓN DESDE PLACA

Cod. 97892b V02_17

Por defecto 1111

1111 PLACA MÁSTER

< 2 min y medio



Etiqueta bucle inductivo,

(según modelo)

3VDS SMILE MONITOR 3

Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar),

pulsar la tecla para mostrar los ajustes de video.

Durante el tiempo que está abierto el canal de audio pulsar el botón y aparecerá en pantalla

el menú para dicho ajuste.

12 3 4

Seleccionar la opción del ajuste e ir aumentando

o decrementando con y.

mute: función para eliminar el audio.

CARACTERÍSTICAS TÉCNICAS (pantalla táctil de 7”)

Alimentación 18 Vdc

Consumo modelo con domótica

en reposo 45 mA 190 mA

audio + video 720 mA 870 mA

audio + video con bucle inductivo 1050 mA

en menú 450 mA 570 mA

Temperatura de funcionamiento [-5º , +40ºC]

Humedad 5% - 95%

Seleccionar el icono e introducir el código mediante el

teclado y conﬁrmar con al ﬁnalizar. Rango de llamadas

VDS de 1 a 199.

Salir de los menús hasta que el monitor vuelva a

reposo.

PROGRAMACIÓN DESDE EL MONITOR

3. AJUSTES DE MONITOR

AJUSTES VÍDEO

AJUSTES AUDIO

MANUAL

COMPLETO

MENÚ PROGRAMACIÓN

1111

12 3 4

volumen audio

2VDS SMILE MONITOR

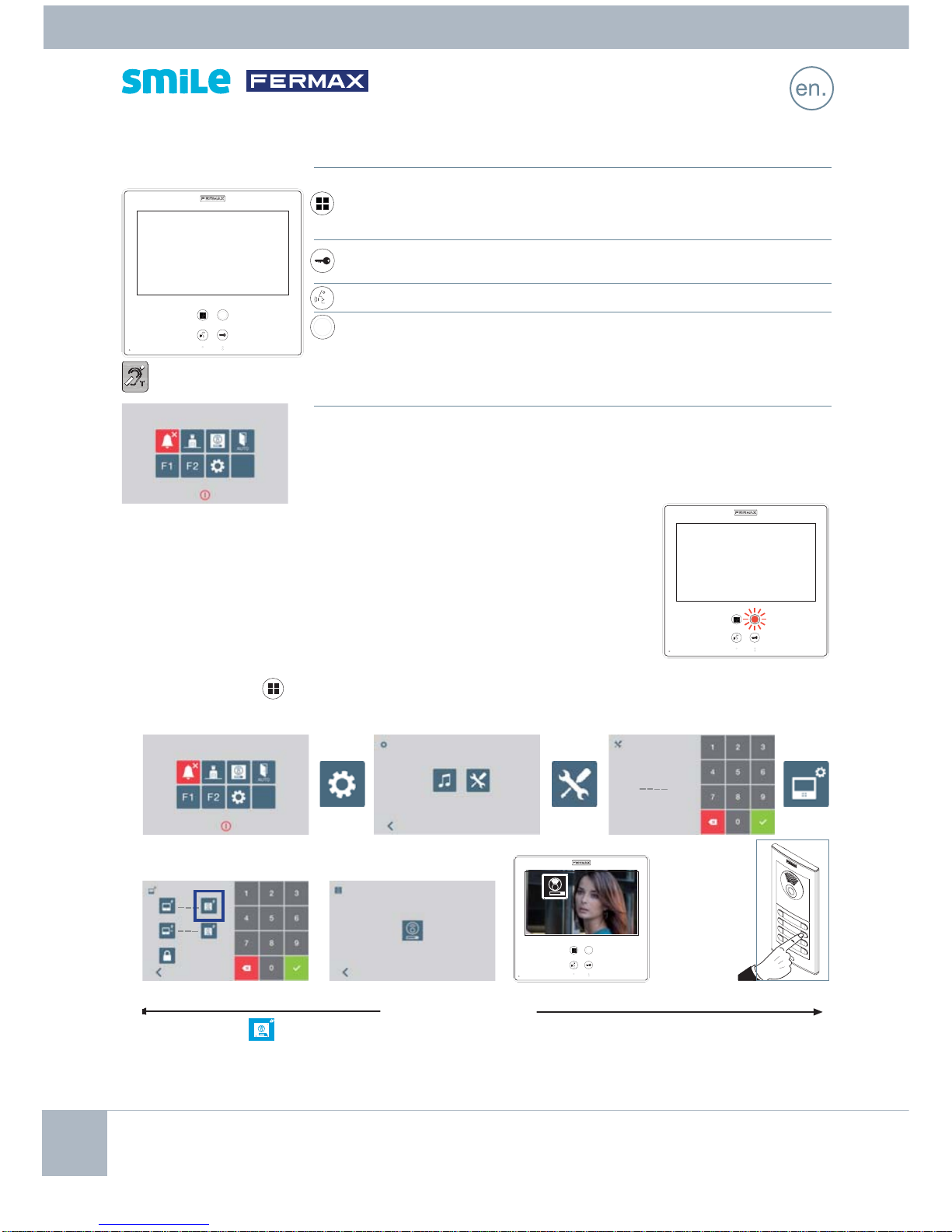

START GUIDE FOR THE SMILE VDS TOUCH SCREEN MONITOR

CONTROL BUTTONS

HOW TO PROGRAM THE SMILE MONITOR

Digital menu for internal parameter settings and conﬁguration.

Press for 3 seconds to access the installer menu and ring tone menu.

Short press to display the Shortcut buttons.

In conversation or only video, press to open the door.

In standby, call to guard unit (if applicable).

Audio activation and hang-up (hands-free functions)

Wildcard button (default function):

Press for 1 second to perform auto-start.

With video, press and hold this button for 2 seconds to sequentially

select between the main camera and the secondary camera.

The SMILE monitor includes a touch screen that is deactivated by

pressing the off icon or after 60 seconds of inactivity.

Monitor powered for the ﬁrst time.

The wildcard button blinking (red) indicates that the monitor has not

been programmed.

When the monitor is programmed, the red LED is off.

1. INSTALL

Press the button for 3 seconds to access the "programming menu" or on the standby screen.

2. ENTER PROGRAMMING MENU

Select the icon , a conﬁrmation screen appears conﬁrming the option and you hear a beep on

the monitor. Enter the calling code for this monitor from the panel (calling code for this monitor).

A different call tone sounds, conﬁrming the monitor´s programming. After a few seconds the

monitor returns to standby.

PROGRAMMING MENU

PROGRAMMING FROM THE PANEL

Cod. 97892b V02_17

1111 by default

MASTER PANEL

< 2 and half min



Inductive loop label,

(depending on model)

1111

3VDS SMILE MONITOR 3

With an image on the monitor, by pressing the button, (or upon receiving a call without picking

up), press the key to show the video settings.

While the audio channel is open, press the button and a menu screen appears for this setting.

Select the settings option and increase or

decrease with and .

Mute: function to delete the audio.

TECHNICAL CHARACTERISTICS (7" touch screen)

Power supply 18 Vdc

Consumption Home Automation mode

in standby 45 mA 190 mA

audio + video 720 mA 870 mA

audio + video with inductive loop 1050 mA

in menu 450 mA 570 mA

Operating temperature [-5º , +40ºC]

Humidity 5% - 95%

Select the icon and enter the code via the keypad and

conﬁrm with upon completion. VDS Call range from

1...199.

Exit the menus until the monitor returns to standby.

PROGRAMMINGFROM THE MONITOR

3. MONITOR SETTINGS

VIDEOSETTINGS

AUDIOSETTINGS

FULL

MANUAL

PROGRAMMING MENU

Audio volume

1111

12 3 4

2VDS SMILE MONITOR

GUIDE DE MISE EN MARCHE DU MONITEUR SMILE VDS ÉCRAN TACTILE

BOUTONS DE COMMANDE

COMMENT PROGRAMMER LE MONITEUR SMILE

Menu numérique pour les réglages et la conﬁguration des paramètres

internes. Appuyez pendant 3 secondes pour accéder au menu installateur

et mélodies.

Pression brève, afﬁche sur l'écran des boutons d'accès direct.

Lors d'une communication ou uniquement lorsqu'il y a de l'image, appuyez

dessus pour ouvrir la porte. En veille, appel au concierge (s'il y a une conciergerie).

Activation du son et raccrochage (fonctionnement mains libres).

Bouton universel (fonction assignée en usine) :

Appuyez pendant 1 seconde pour réaliser l'auto-insertion.

Lorsqu'il y a de l'image, pour passer de la caméra principale à la caméra

secondaire, appuyez dessus et maintenez-le enfoncé pendant 2 secondes.

Le moniteur SMILE intègre un écran tactile qui est désactivé en appuyant

sur l'icône servant à éteindre ou au bout de 60 secondes d'inactivité.

Moniteur alimenté pour la première fois.

Le bouton universel qui clignote rapidement (en rouge) indique que le

moniteur n'est pas programmé.

Si le moniteur est programmé, la DEL rouge s'éteint.

1. INSTALLATION

Appuyez sur le bouton pendant 3 secondes pour accéder au « menu de programmation » ou

sur l'écran en veille.

2.ENTRÉEMENUPROGRAMMATION

Sélectionnez l'icône . Un écran permettant de valider l'option apparaît et un bip est émis

au niveau du moniteur. Appuyez sur le bouton-poussoir correspondant (code d'appel pour ce

moniteur) de la platine. Une tonalité d'appel différente est émise, ce qui permet de conﬁrmer

la programmation du moniteur. Au bout de quelques secondes, le moniteur retourne en veille.

MENU PROGRAMMATION

PROGRAMMATION DEPUIS LA PLATINE

Code 97892b V02_17

Par défaut, ce code est le 1111.

PLATINE

MASTER

< 2 minutes et demie



Étiquette boucle à

induction (selon le modèle)

1111

3VDS SMILE MONITOR 3

Si on obtient une image au niveau du moniteur en appuyant sur le bouton (ou lors de la

réception d'un appel sans décrocher), appuyez sur la touche pour afﬁcher les réglages vidéo.

Pendant que le canal audio est ouvert, appuyez sur le bouton et le menu pour ce réglage

apparaît à l'écran.

Sélectionnez l'option du réglage et augmentez ou

diminuez à l'aide de et .

mute : fonction pour supprimer le son

CARACTÉRISTIQUES TECHNIQUES (écran tactile de 7”)

Alimentation 18 Vcc

Consommation modèle avec domotique

en veille 45 mA 190 mA

son + image 720 mA 870 mA

son + image avec boucle à induction 1 050 mA

dans menu 450 mA 570 mA

Température de service [-5, +40 ºC]

Humidité 5 - 95 %

Sélectionnez l'icône , saisissez le code à l'aide du

clavier et validez avec à la ﬁn. Plage d'appels VDS de

1 à 199.

Quittez les menus jusqu'à ce que le moniteur retourne

en veille.

PROGRAMMATION DEPUIS LE MONITEUR

3. RÉGLAGES DU MONITEUR

RÉGLAGES VIDÉO

RÉGLAGES AUDIO

MANUEL

COMPLET

MENU PROGRAMMATION

volume son

1111

12 3 4

2VDS SMILE MONITOR

SCHNELLANLEITUNG DES MONITOR SMILE VDS MIT TASTBILDSCHIRM

BEDIENTASTEN

PROGRAMMIERUNG DES MONITORS SMILE

Digitales Menü zur Vornahme der Einstellung und Konﬁguration der

internen Parameter. Taste 3 Sekunden gedrückt halten, um in das

Installations- und Melodienmenü zu gelangen.

Durch kurzes Drücken,

werden auf dem Bildschirm die Tasten für den Direktzugriff angezeigt.

Im Gesprächs- oder nur im Videomodus drücken, um die Tür zu öffnen.

Im Bereitschaftsmodus kann ein Portierruf durchgeführt werden (falls

eine Portierzentrale vorhanden ist).

Aktivierung Audio- und Auﬂegenfunktion (Freisprechbetrieb).

Frei deﬁnierbare Funktionstaste (werksseitig zugewiesene Funktion):

Eine Sekunde lang gedrückt halten, um einen Eigenstart durchzuführen.

Um zwischen der Haupt- und der Zusatzkamera hin- und herzuschalten,

die Taste 2 Sekunden lang gedrückt halten.

Der Monitor SMILE verfügt über einen Tastbildschirm, der sich durch

Drücken der AUS-Symbols oder nach 60 Sekunden ohne Aktivität

ausschaltet.

Erstmaliges Anschließen des Monitors an den Strom.

- Wenn die frei deﬁnierbare Funktionstaste schnell blinkt (rot), zeigt

dies an, dass der Monitor noch nicht programmiert ist.

Wenn der Monitor programmiert ist, geht die rote LED aus.

1. INSTALLIEREN

Die Taste 3 Sekunden lang gedrückt halten, um ins „Programmiermenü“ zu gelangen oder

auf den Bildschirm im Bereitschaftsmodus drücken.

2. MENÜ PROGRAMMIERUNG AUFRUFEN

Durch Auswahl des Symbols wird die Option auf dem Bildschirm eingeblendet und am Monitor

ertönt ein Piepton. An der Türstation die entsprechende Taste drücken (Klingelkode für diesen

Monitor). Ein unterschiedlicher Klingelton signalisiert dabei, dass der Monitor programmiert

wurde. Nach Ablauf von einigen Sekunden kehrt der Monitor in den Bereitschaftsmodus zurück.

MENÜ PROGRAMMIERUNG

PROGRAMMIERUNG ÜBER DIE TÜRSTATION

Kode 97892b V02_17

Standardmäßig 1111

MASTER-

TÜRSTATION

< 2 Minuten und 30 Sekunden



Etikette mit Induktions-

schleife (gemäß Modell)

1111

3VDS SMILE MONITOR 3

Wenn ein Bild auf dem Monitor eingeblendet wird (oder bei einem eingehenden Anruf

ohne abzunehmen) zuerst die Taste und anschließend die Taste drücken, um die

Videoeinstellungen einzublenden.

Während der Audiokanal geöffnet ist, die Taste drücken, um die Menüfunktionen dieser

Einstellung aufzurufen.

Die gewünschte Option auswählen und die

Einstellungen mit den Tasten und

erhöhen oder verringern.

Stummschaltung: Unterbricht die

Audioübertragung.

TECHNISCHE EIGENSCHAFTEN (7” Flachbildschirm mit Bildschirmanzeige)

Netzgerät 18 VDC

Stromverbrauch Haustechnik-Modell

im Bereitschaftsmodus 45 mA 190 mA

Audio + Video 720 mA 870 mA

Audio + Video mit Induktionsschleife 1050 mA

im Menü 450 mA 570 mA

Betriebstemperatur [- 5º, + 40º C]

Relative Luftfeuchtigkeit 5 % - 95 %

Das Symbol auswählen und den Kode mittels Tastatur

eingeben und anschließend beim Beenden mit

bestätigen. Anrufbereich VDS-Anrufe von 1 bis 199.

Verlassen der Menüs bis der Monitor wieder in den

Bereitschaftsmodus zurückkehrt.

PROGRAMMIERUNG ÜBER DEN MONITOR

3. MONITOREINSTELLUNGEN

VIDEOEINSTELLUNGEN

AUDIOEINSTELLUNGEN

KOMPLETTES

HANDBUCH

MENÜ PROGRAMMIERUNG

Audio-Lautstärke

1111

12 3 4

2MONITOR SMILE VDS

GUIADE INÍCIO DO MONITOR SMILE VDS COM ECRÃ TÁTIL

BOTÕES DE CONTROLO

COMO PROGRAMAR O MONITOR SMILE

Menu digital para ajustes e conﬁguração de parâmetros internos.

Premir 3 segundos para aceder ao menu de instalador e às melodias.

Com uma pressão breve, o ecrã mostra os botões de acesso direto.

Em conversação ou somente vídeo, premir para abrir a porta.

Em repouso, chamada ao porteiro (se existir portaria).

Ativação de áudio e desligar (funcionamento mãos livres).

Botão de asterisco (função atribuída de fábrica):

Premir durante 1 segundo para realizar a ligação automática.

Com vídeo, manter pressionado durante 2 segundos para alternar

entre a câmara principal e a secundária.

O monitor SMILE inclui um ecrã tátil que se desliga, premindo o ícone

para desligar ou decorridos 60 segundos de inatividade.

Monitor alimentado pela primeira vez.

O botão de asterisco a piscar rapidamente (vermelho) indica que o

monitor ainda não está programado.

Quando o monitor estiver programado, o LED vermelho apaga-se.

1. INSTALAR

Premir o botão durante 3 segundos ou tocar no ecrã em repouso, para aceder ao «menu de

programação».

2. ENTRAR NO MENU DE PROGRAMAÇÃO

Selecionando o ícone , aparece um ecrã conﬁrmando a opção e ouve-se um bip no monitor.

A partir da botoneira, premir o botão correspondente (código de chamada para esse monitor).

Ouve-se um som de chamada diferente, conﬁrmando a programação do monitor. Passados

alguns segundos, o monitor entra de novo em repouso.

MENU DE PROGRAMAÇÃO

PROGRAMAÇÃO A PARTIR DA BOTONEIRA

Cód. 97892b V02_17

Por predeﬁnição, 1111

BOTONEIRA

MESTRE

< 2 min e meio



Etiqueta de circuito

indutivo (conforme o

modelo)

1111

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Fermax Gegensprechanlage Handbücher

Fermax

Fermax Lynx Series Benutzerhandbuch

Fermax

Fermax DUOX VIDEO MARINE KIT 1-2 L Bedienungsanleitung

Fermax

Fermax CITY 5190 Bedienungsanleitung

Fermax

Fermax evolution avisa Bedienungsanleitung

Fermax

Fermax 1 WAY VDS CITY AUDIO KITS Bedienungsanleitung

Fermax

Fermax 1455 Bedienungsanleitung

Fermax

Fermax LOFT 4+N Bedienungsanleitung

Fermax

Fermax 1-2L VDS KIT VIDEO OUTDOOR PANEL Bedienungsanleitung

Fermax

Fermax CITY LINE Bedienungsanleitung

Fermax

Fermax Loft Bedienungsanleitung

Fermax

Fermax Video Cityline iLOFT 3-8 Set Bedienungsanleitung

Fermax

Fermax Placa Milo Einrichtungshandbuch

Fermax

Fermax KIT VIDEO SALING Series Bedienungsanleitung

Fermax

Fermax WAY KIT with PROXIMITY Bedienungsanleitung

Fermax

Fermax Vision 6043 Bedienungsanleitung

Fermax

Fermax 1151 Bedienungsanleitung

Fermax

Fermax House Keeper Bedienungsanleitung

Fermax

Fermax 97584 Bedienungsanleitung

Fermax

Fermax Citymax Universal Bedienungsanleitung

Fermax

Fermax DUOX CITYLINE VEO Bedienungsanleitung

Fermax

Fermax LOFT Basic PLUS DUOX Bedienungsanleitung

Fermax

Fermax CITYLINE PLATINE VDS Benutzerhandbuch

Fermax

Fermax DUOX Benutzerhandbuch

Fermax

Fermax 4+N MARINE Series Benutzerhandbuch

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung
