Fermax F9445 Benutzerhandbuch

Monitor Veo Duox con Memoria

Duox Veo Monitor with Memory

Moniteur Veo Duox avec Mémoire

Duox Veo Monitor mit Speicher

Monitor Veo Duox com Memória

MANUAL DE INSTALADOR

INSTALLER’S MANUAL

MANUEL D’INSTALLATION

INSTALLATIONSHANDBUCH

MANUAL DO INSTALADOR

¡ENHORABUENAPOR DISPONER DE UN PRODUCTO DE CALIDAD!

Fermax electrónica desarrolla y fabrica equipos de prestigio que

cumplen los más altos estándares de diseño y tecnología. Esperamos

disfrute de sus funcionalidades.

Cod. 970159 V04_19

Publicación técnica de carácter informativo editada por FERMAX ELECTRÓNICA S.A.U.

FERMAX ELECTRÓNICA, en su política de mejora constante, se reserva el derecho a modiﬁcar el contenido de este

documento así como las características de los productos que en él se reﬁeren en cualquier momento y sin previo aviso.

Cualquier modiﬁcación será reﬂejada en posteriores ediciones de este documento.

Este producto está protegido con las siguientes patentes y modelos de utilidad:

PATENTES: US 9215410, US 9762852, BE1023440, AU2014203706.

MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).

2MONITOR VEO DUOX

ÍNDICE

INTRODUCCIÓN 4

INSTALACIÓN 5

-Instalación monitor 5

-Conexiones 6

DESCRIPCIÓN DE PRODUCTO 9

- Botones 9

- Led 10

- Bucle inductivo 10

PROGRAMACIÓN 10

1. Acceder a menú de administrador y de usuario 10

2. Botones de navegación y pulsadores del monitor 12

3. Menu administrador 12

1. Programacion dirección monitor 12

2. Reset de parámetros 15

3. Acerca de 15

4. Menú usuario 15

1. Ajuste de volumen 16

2. Función no molestar 16

3. Visualizar imágenes 16

4. Función F2 17

5. Ajustes de parámetros de usuario 17

5. Ajustes de video y audio 21

FUNCIONAMIENTO 23

1. Atender una llamada 24

2. Activación manual del monitor (Autoencendido) 25

3. Visualización de imágenes 27

CARACTERÍSTICAS TÉCNICAS 8

MONITOR VEO DUOX 3

INTRODUCCIÓN

El monitor VEO DUOX incorpora la tecnología DUOX de audio y video, alimentación y datos a

través de dos hilos no polarizados.

Las características fundamentales del sistema DUOX son las siguientes:

• Alimentación de los monitores por medio del bus de 18Vdc / 24 Vdc.

• Secreto de conversación.

• Bus no polarizado.

Las funciones disponibles en el monitor VEO DUOX se resumen en la siguiente lista:

• Apertura de puerta.

• Llamada a Conserje.

• Regulación de volumen de llamada.

• Desconexión de llamada (No molestar).

• Selección de melodías.

• Timbre de puerta.

• Programación desde placa, monitor y timbre de puerta.

• Regulación del volumen del audio.

• Conﬁguración de parámetros por menú en pantalla (OSD).

• Ajustes de brillo, contraste y color.

• Funciones auxiliares F1 y F2.

• Bucle inductivo (según modelo).

• Captura de imágenes (con memoria).

FUNCIONALIDADES

4MONITOR VEO DUOX

INSTALACIÓN

INSTALACIÓN MONITOR

Montaje monitor

Conector

Para instalaciones no empotradas, el conector dispone

de dos canales para guiar los cables hasta la regleta

de conexión desde suelo o techo. Dos de los tabiques

marcados deben eliminarse mediante un alicate de corte

para permitir el acceso de los cables desde la cara

inferior o superior del conector.

Cableado en superﬁcie

El monitor se cuelga en los dos ganchos superiores del

conector y queda retenido a él mediante dos engaces situados

en el área inferior.

3Para posicionar el monitor y reforzar la retención, el conector tiene

dos guías situadas a ambos lados de los engarces.

La ﬁgura siguiente muestra el

monitor durante el colgado en

el conector antes de abatirlo

para ﬁnalizar el montaje.

Situar el monitor frente al conector formando un ángulo entre 15 y

30 grados, colgándolo en los ganchos antes mencionados. Abatir el

monitor sobre conector ejerciendo fuerza hacia el muro en ambos

lados del extremo inferior hasta escuchar o notar que los engarces

inferiores han cerrado.

MONITOR VEO DUOX 5

CONEXIONES

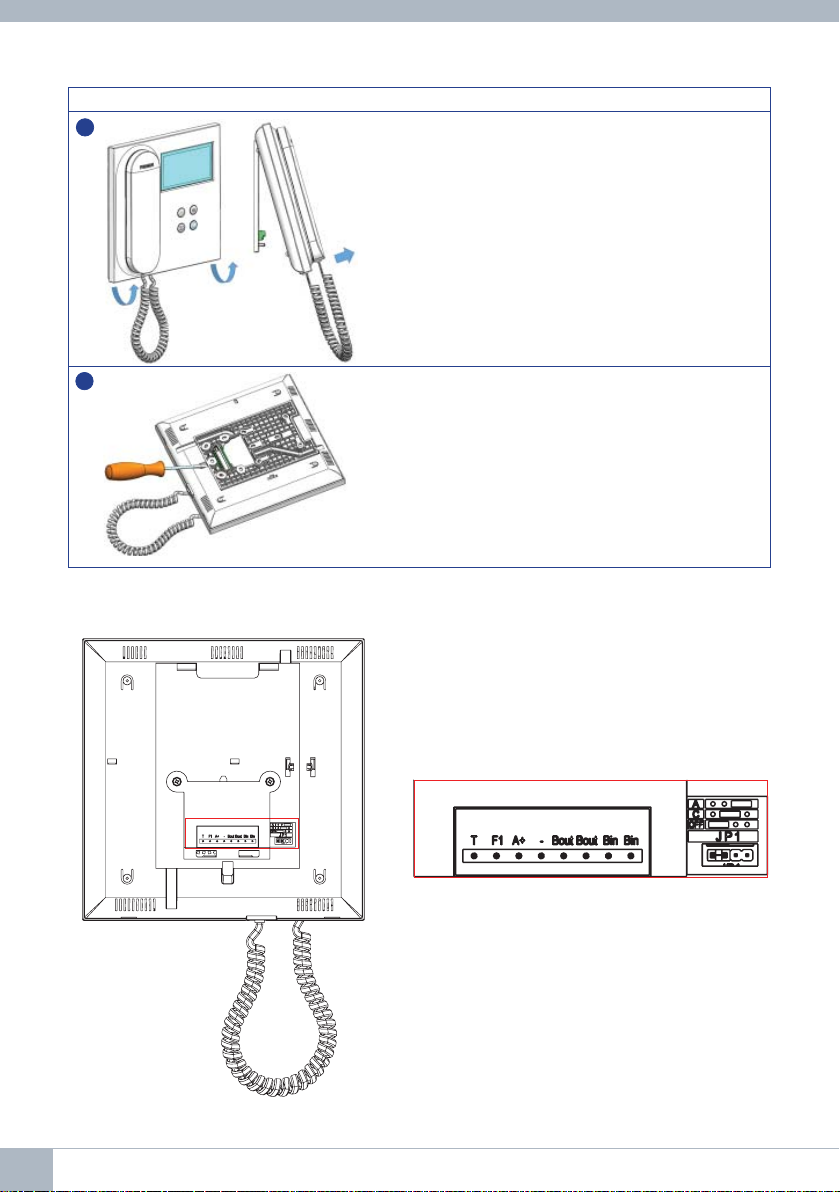

Desmontaje monitor

El conector está diseñado para desmontar el

monitor sin necesidad de herramienta alguna.

Para ello, basta con tirar de las esquinas inferiores

en dirección perpendicular a la pared hasta

desbloquear los engarces y alcanzar un ángulo con

la pared de 10 grados mínimo. Entonces, descolgar

el monitor de los ganchos superiores del conector.

aa) Instalado en la pared

En el caso de que el monitor y el conector estén

unidos, sin estar éste último anclado a un muro, es

necesario utilizar un destornillador plano para hacer

palanca y separarlos como se indica.

bb) Monitor y conector unidos

6MONITOR VEO DUOX

Conectores Monitor:

Bin,Bin: Datos, audio y video entrada.

Bout,Bout: Datos, audio y video entrada (conexión en cascada).

T, -: Pulsador de llamada puerta vivienda (P1).

A+, -: Posibilidad conexión siguientes equipos:

• Prolongador de llamada ref. 2040.

• Activador de Luces y timbres ref. 2438.

F1: Función adicional. (Salida negativo “-” / envío de comando, ver capítulo Botones:

Función auxiliar F1).

JP1: Puente adaptador de línea integrado

• Arriba: Adaptación tipo A.

• Centro: Adaptación tipo C.

• Abajo: Sin adaptación de línea: OFF, (por defecto).

CASCADA

DISTRIBUCIÓN

out

+A F1

out

+A F1

out

+A F1 TB

out

+A F1

F1 F1

AMPLIACIONES:

- Prolongador de llamada: Ref. 2040

- Timbre de puerta: P1

out

+A F1

Ref. 2040

MONITOR VEO DUOX 7

AMPLIACIONES: Activador de luces y timbres Ref. 2438

out

+A F1

-A+A

Red

F1 2A

2A.

Max. 2A

+A -A

110-240Vac

50-60Hz

REF. 24 8

ADS LIGHT COMMANDER

ACTIVADOR DE LUCES ADS

110-240Vac

Ref. 2438

Nota importante: Este monitor VEO es compatible con Monitores VEO y VEO XS con

versiones V2.x y V3.x.

Si se sustituye alguno de los monitores de las versiones indicadas, también se deberá

cambiar el conector del monitor. El conector del monitor actual tiene la referencia 9447.

CARACTERÍSTICAS TÉCNICAS

Alimentación (sin polaridad) 18 - 24 Vdc

Consumo

Consumo en reposo 0,8 W

Consumo máximo 5,2 W

Número de terminales por vivienda 3

Dirección de cada monitor: 6 dígitos 000001...999999

Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

Humedad [0% - 90%]

Pantalla OSD TFT 4.3”

Resolución

Hor.: 480 Line TV

Ver.: 272 Line TV

Dimensiones monitor 200 x 200 x 46mm - 8” x 8” x 1.8”

(Alto x Ancho x Profundo)

8MONITOR VEO DUOX

Función Auxiliar F1

Función auxiliar (salida negativo “-” / envío de comando).

Envío de negativo: Salida de negativo por la borna F1 al pulsar el botón F1 y

también

envía un comando F1 de activación para poder activar un dispositivo

auxiliar.

Botón Autoencendido.

Conexión con cámara del Bloque o de la Entrada General (función disponible

según tipo de instalación, ver capítulo Funcionamiento: Autoencendido).

Botón de abrepuertas / llamada a conserje.

• Estando en comunicación con la Placa de Calle (audio solo o video sólo o

audio+video), al pulsar este botón se activa el abrepuertas.

• Con el brazo colgado (monitor en reposo), al pulsar este botón se realiza

una llamada al conserje (si existe conserjería y el monitor está en modo

día o mixto).

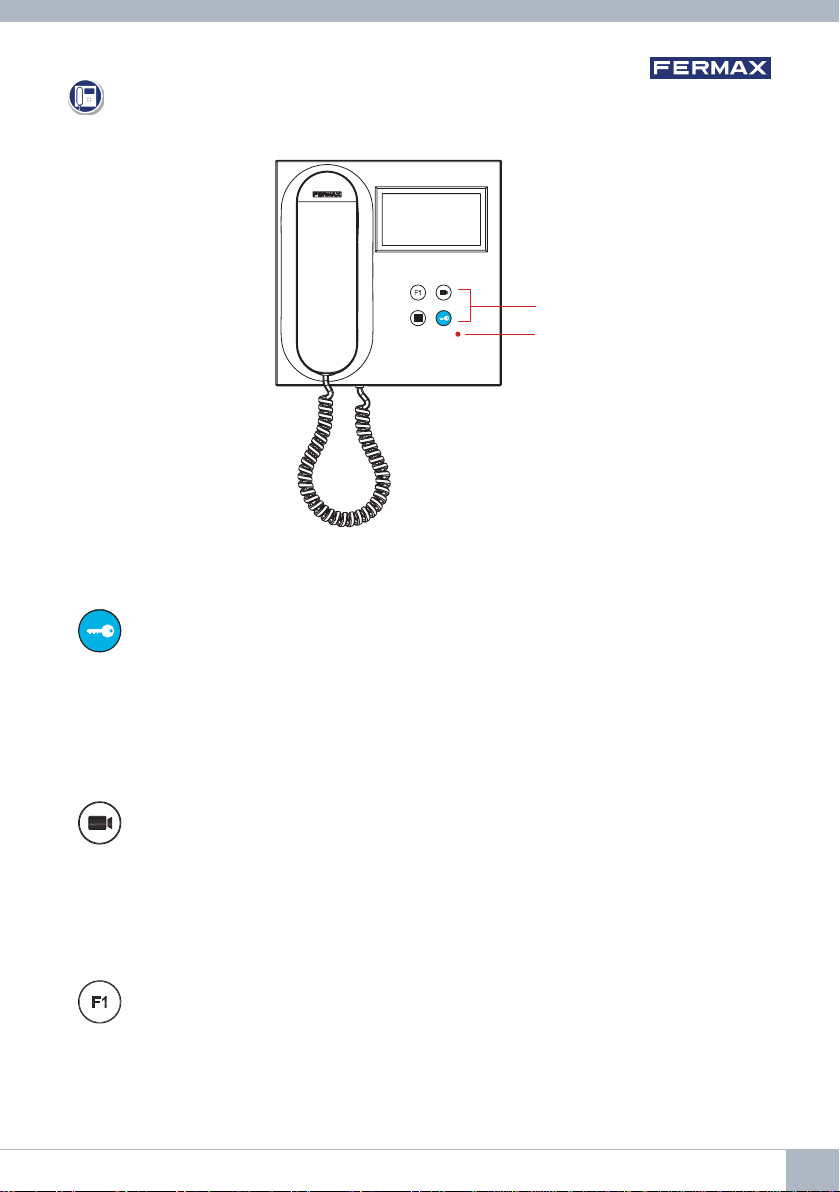

DESCRIPCIÓN DE PRODUCTO

Monitor VEO

BOTONES

Botones

Led

MONITOR VEO DUOX 9

Botón Menú.

· Para acceder a:

- Menú de Programación, se accede cuando elmonitor noestá programado.

Desde este menú, se puede realizar la programación del monitor según

necesidades de la instalación.

- Menú de Usuario, (una vez programado el monitor). Desde este menú, se

puede acceder a los ajustes de usuario para su personalización.

LED Led Rojo:

Intermitente rapido. Monitor sin programar.

Intermitente lento. Indica que la función no molestar está activada.

Encendido. Monitor en reposo.

PROGRAMACIÓN:

1. PROGRAMACIÓN: ACCEDER A MENÚ DE ADMINISTRADOR Y DE USUARIO

Pantalla: Menú ADMINISTRADOR Pantalla: Menú USUARIO

LosiconosdeNoMolestar (Pantalla: Menú Usuario) y Captura deImagen(PantallaMenú

Usuario. Opción Parámetros de usuario) cambiarándependiendo de si estánactivados/

desactivados. Si están activados se mostrará un tick verde en la parte superior

derecha del icono, mientras que si están desactivados se mostrará una cruz roja .

Bluce Inductivo

Bucleinductivo.Vieneidentiﬁcado con esta etiqueta (según modelo). Existe

unmodelodel monitor VEO con bucle inductivoen el brazodel monitor. Ver

97507 Brazo Teléfono bucle inductivo en www.fermax.com.

· Incluye un bucle que interactúa con los dispositivos de audición de

personas con discapacidad auditiva.

Nota: En dispositivos de audición con selección manual de modo, debe

estar conﬁgurado el Modo Digital.

10 MONITOR VEO DUOX
