Fermax FERMVISION Benutzerhandbuch



1



 

Toactivatemoduletypein

Code8880+Okayinthe

monitorsettings

2WIRESYSTEM

FVQ‐1050CCTV



IPCCTVINTERFACE

FVQ‐1050CCTV

INSTALLERMANUAL

OnlycompatiblewithFermvision8MPcameras

Withlatestfirmware



2



Contents

MonitorDescription......................................................................................................................................................3

Step1–AddaUsertotheNVR....................................................................................................................................4

Step2–WiretheSystem..............................................................................................................................................7

Step3‐MonitorConfigurations...................................................................................................................................9

Appendix:AddausertoyourexistingNVRusingMobileDevice...............................................................................11







3



MonitorDescription



NO Name Description

1 RJ45 NetworkConnection

2 USBConnector USBMouse

3 HDMI HDMIOutput

4 PowerConnector 12VDCInput

–

DoNotUse

5 DIPSwitches Disabled

6 MicroSDCard Disabled

7 ToggleSwitch Settoleftposition

8 BusConnection BUS1&BUS2

–

Systemconnectionbus

ConnectedonDoorStationBUS

9 Button Disabled

10 ResetButton ResetButton–Holdfor3Secondstodefaultallsettings

11 LED1–Green On–Standby

Flashquickly–Startinguporresetting

FlashSlowly–PreviewingIPCamera

12 LED2–RED On–Standby

FlashSlowly–ConfiguringIPCamera



Mustbesettoleftposition.



4



Step 1

–AddaUsertotheNVR

IfyoudonothaveamonitorconnectedtotheNVRpleaseusetheAppendixtoaddauserusingyourmobiledevice.

LogintothemenuontheNVR

1. ClickSystem



2. ClickonUser



5

3. ClickAdd



4. Enterthefollowingdetails

Username:fermvision

Password:fermvision123Q@



Un‐tickallbasic

permissions.



6



5. ClickOKandmakesurethenewuserisnowadded.



7

PLUGANDPLAY

PORTS NetworkPort

P16

REARFERMVISIONNVR

Alwaysplugintothelastplugandplayport

Example

Port4ona4Channel

Port8on8Channel

Port16on16Channel

AlwayswireondoorstationBUS

BUS(IM) BUS(DS)

PC 6

10 A GP0

DoNotConnect12VDCPower

ToDoorStationBUS

ToMonitorBUS

Toactivatemoduletypein

Code8880+Okayinthe

monitorsettings

Step 2–WiretheSystem



Thedeviceispre‐programmedforFermvisionNVR’susingtheplugandplaymethod.ThismeansallFermvision

cameraspluggedintoaFermvisionplugandplayportsoftheNVR.TheFVQ‐1050CCTVmodulewillalsobeplugged

intothelastportontheFermvisionplugandplayports.







8



WithMultipleDoorStations 

PLUGANDPLAY

PORTS NetworkPort

P16

REARFERMVISIONNVR

Alwaysplugintothelastplugandplayport

Example

Port4ona4Channel

Port8on8Channel

Port16on16Channel

B US( I M) BUS ( DS)

PC6

10 A GP0

DoNotConnect12VDCPower

ToMonitorBUS

Toactivatemoduletypein

Code8880+Okayinthe

monitorsettings

DBC-4S

A B C D



BUS

FRONTDOORSTATION#1

BUS

FRONTDOORSTATION#2

6012 D

Keypad Code

1234 #, 11#, 1#, *.

Keypad Code

1234 #, 11#, 2 #, *.

NetworkCable



9

Step3‐Monitor Configurations



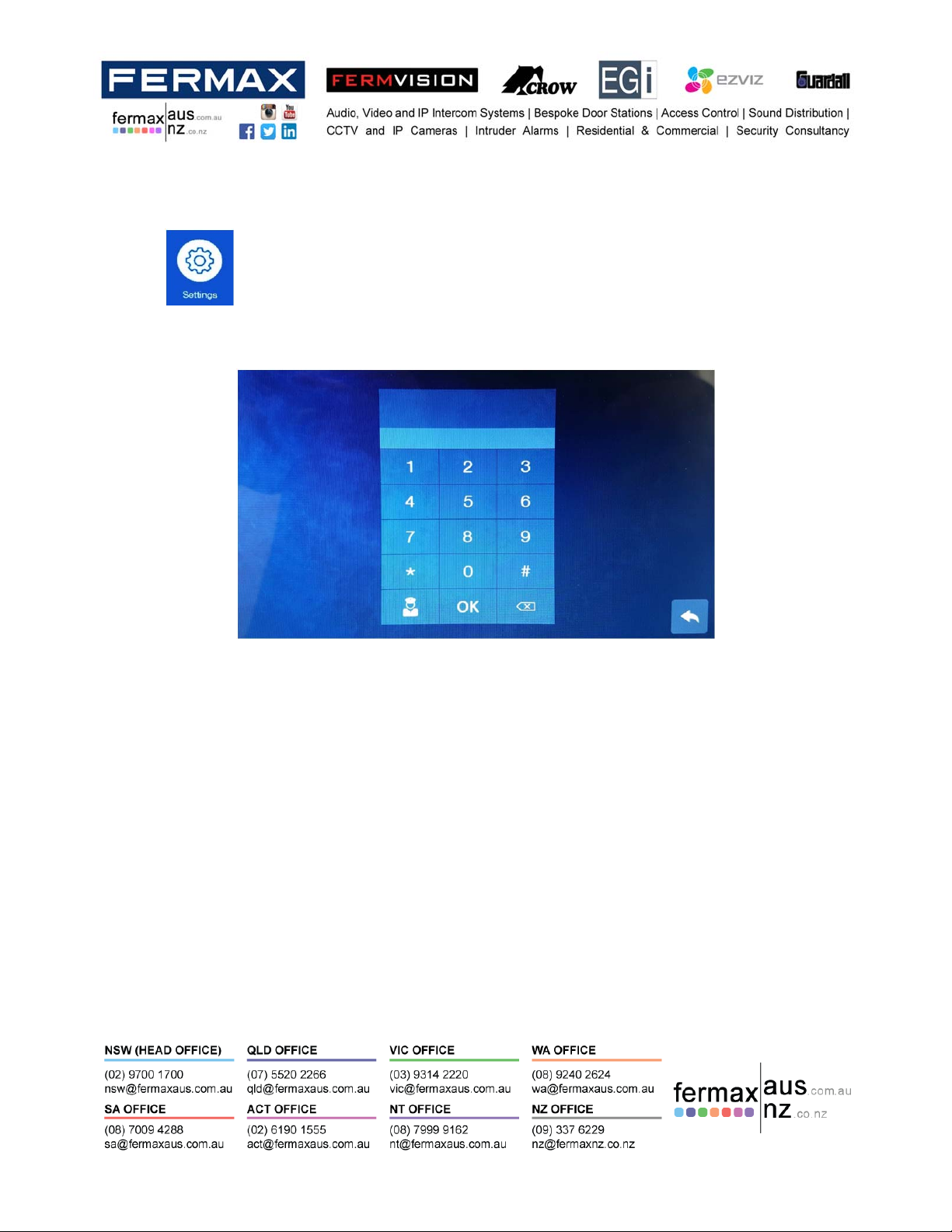

ToenabletheFVQ‐1050CCTVmoduleonthemonitorfollowthebelowsteps



Touchthe buttontoaccesstheSettingsmenu.



TypeinCode–8880+OK







10

OntheMainScreenbypressing youwillnowseeanewIcon



Clickonthecamerayouwouldliketosee.




