Fiesta EZA30035-B313 Bedienungsanleitung
1
EZA30035-B313
2
Install Channel, Channel Clamps, and Leg Extensions as Shown.
Instale el canal, las abrazaderas del canal, y las extensiones
de la pierna segun lo mostrado.
Leg Extension
Extensiones de la pierna
Channel Clamp
Abrazadera del canal
1/4" Wing Nut
Tuerca de ala
Step Bolt
Perno del paso
de progresion
Tank Locator Bolt
Perno del localizador
del tanque
Axle Clip
Clip del arbol
Axle
arbol
Install Axle Clip Into Leg. ORIENTATION MUST BE AS SHOWN.
Instale el clip del arbol en la pierna. LA ORIENTACION DEBE ESTAR SEGUN LO MOSTADO.
Install Axle Through Wheels and Snap Into Axle Clip.
Instale el arbol a traves de las ruedas y encajese a presion hacia los clips del arbol.
3
#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut
#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala
Install front panel.
Instale el panel delantero.
Install Back Support
Instale Detrás La Ayuda
4

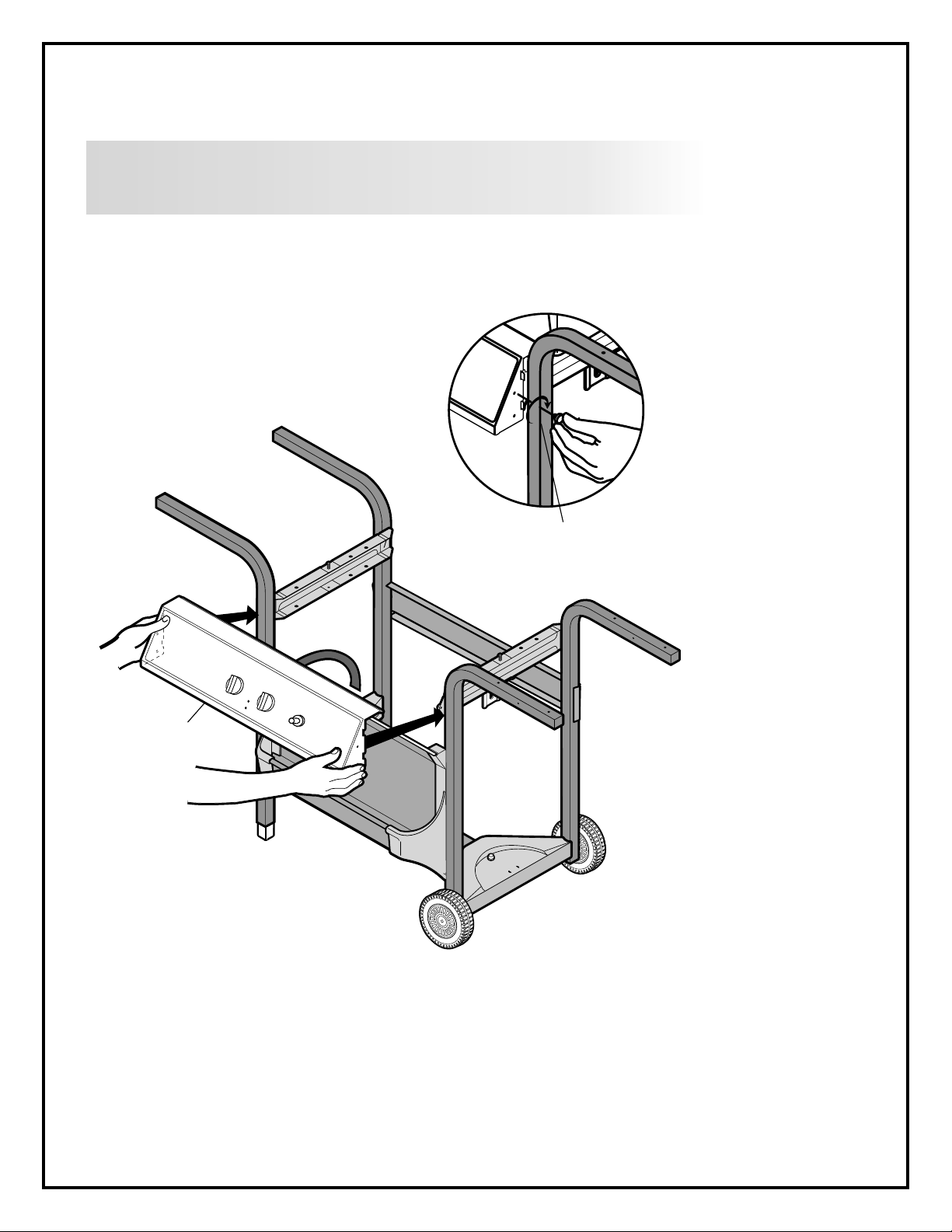

Install Console
as Shown.
Instalar consola
según lo mostrado.
Installation of Console to Leg Assembly.
Instalación de la consola al ensamblaje de la pierna.
Attach Screw
as Shown.
Tornillo según
lo mostrado.
5
Soup Can not Supplied with Grill.
La sopa no puede provisto de la parrilla.
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza
Install Burner as Shown.
Instalar hornilla de la según
lo mostrado.
Note: Be Sure Valves Fit into Burner Tubes During Installation.
Nota: Este seguro que las válvulas encaje bien durante la instalación de
la consola.
Enlarged View of
Burner Installed.
Vista agrandada de
la hornilla instalada.
Bar Burner
Hornilla

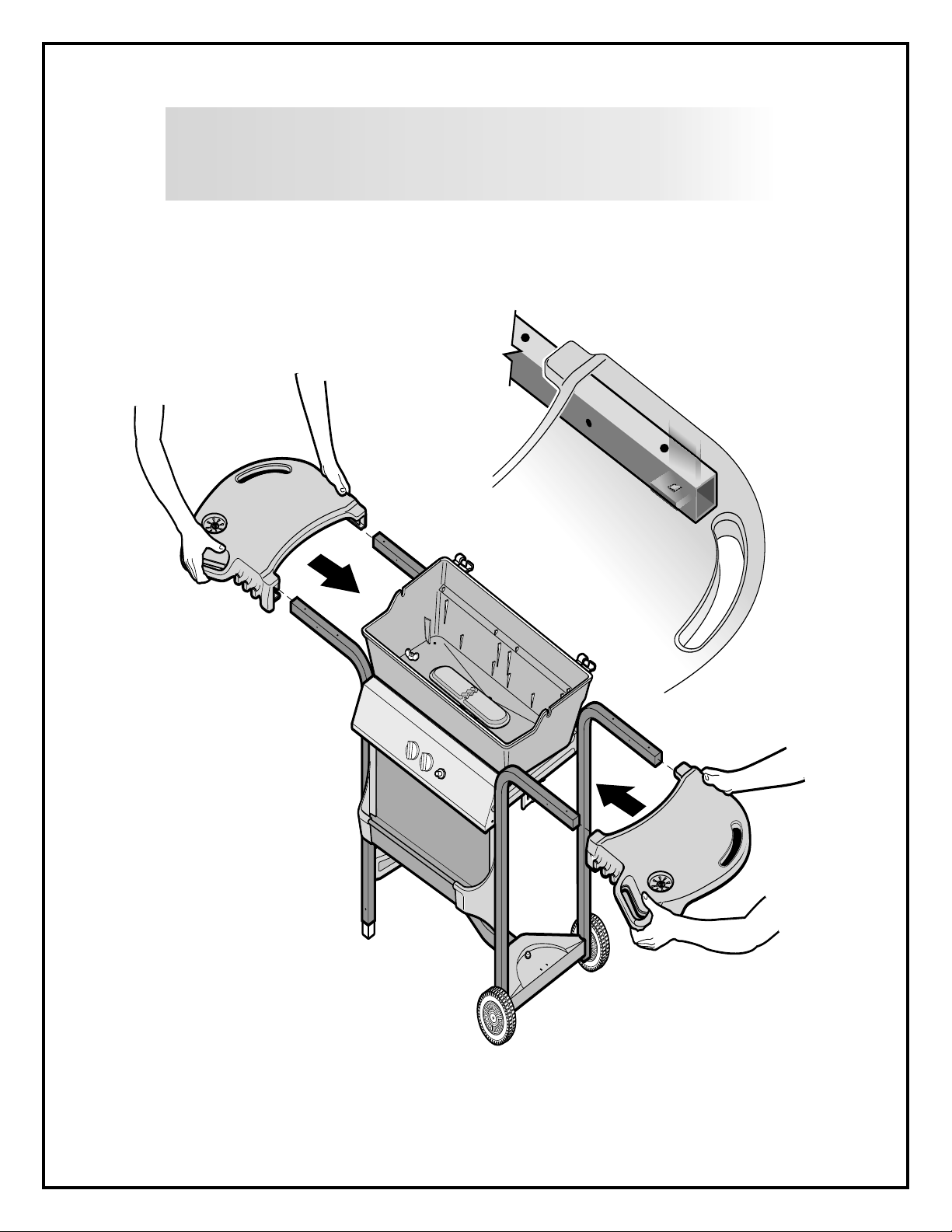

Install Side Shelf.
Instalar el desvío
lateral del estante.
Slide Shelf onto Legs. Tabs on
Underside of Shelf will Snap into Notches.
Resbale los estantes sobre las piernas.
Las tubulaciones en el superficie inferior
del estante se encajarán a presión hacia muescas.
Install Heat Tent as Shown.
Instale la tienda del calor según
lo demostrado.
Note: Some parts may have sharp
edges or burrs. Handle with care.
Nota: Algunas piezas pueden tener
bordes o rebabas agudos.
Dirija con cuidado
Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.
Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la
insignia.
Use logo bag pack.
Utilice los paquetes
del bolso de la insignia .
Note:
Use medium size hinge clip
located in the master bagpack.
Nota:
Utilice el clip de la bisagra del
tamaño medio establecido en
el bagpack principal.
10
Insert Tank Bracket into Slot, Rotate 90 Degrees.
Slide Down Over Tank Ring to Hold Tank in Place.
Inserte el soporte del tanque en ranura, rote 90 grados.
Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.
IMPORTANT: Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANTE: asegure el
ensamblaje de manguera no entra en
contacto con el bastidor, o ningunas
otras piezas que consigan calientes. Regulator Connection Facing Front.
Frente De los Revestimientos De la
Conexión Del Regulador
WARNING: Before proceeding with the following
steps, ensure you have read L.P. Gas Cylinder Hose
and Regulator sections of the USE AND CARE
MANUAL. The L.P. cylinder, if supplied with your
grill, has been shipped empty for safety reasons.
The cylinder must be purged of air and filled prior
to use. Follow all directions under L.P. Gas
Cylinder Filling section of the USE AND CARE
MANUAL.
