Fiesta EZT40040-B305 Bedienungsanleitung

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in an

individually sealed bag that is identified with

respect to its application. These sealed bags will be

referenced in the appropriate assembly step.

Siga por favor estas instrucciones cuidadosamente.

Mucho del hardware requerido para montar esta

parrilla est· en un bolso individualmente sellado que

se identifique con respecto a su uso. Estos bolsos

sellados ser· n referidos al paso apropiado de la

asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer's instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante podÌa dar lugar a daÒos corporales

y/o a daÒos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos °- especialmente seg˙n lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

PrecauciÛn: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

EZT40040-B305

Install Channel, Channel Clamps, and Leg Extensions as Shown.

Instale el canal, las abrazaderas del canal, y las extensiones

de la pierna segun lo mostrado.

CHASSIS ASSEMBLY

ASAMBLEA DE CHASIS

Leg Extension

Extensiones de la pierna

Channel Clamp

Abrazadera del canal

1/4" Wing Nut

Tuerca de ala

Step Bolt

Perno del paso

de progresion

Tank Locator Bolt

Perno del localizador

del tanque

Axle Clip

Clip del arbol

Axle

arbol

Install Axle Clip Into Leg. ORIENTATION MUST BE AS SHOWN.

Instale el clip del arbol en la pierna. LA ORIENTACION DEBE ESTAR SEGUN LO MOSTADO.

Install Axle Through Wheels and Snap Into Axle Clip.

Instale el arbol a traves de las ruedas y encajese a presion hacia los clips del arbol.

FRONT PANEL AND BACK SUPPORT

PANEL DELANTERO Y AYUDA TRASERA

#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut

#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala

Install front panel.

Instale el panel delantero.

Install Back Support

Instale Detr·s La Ayuda

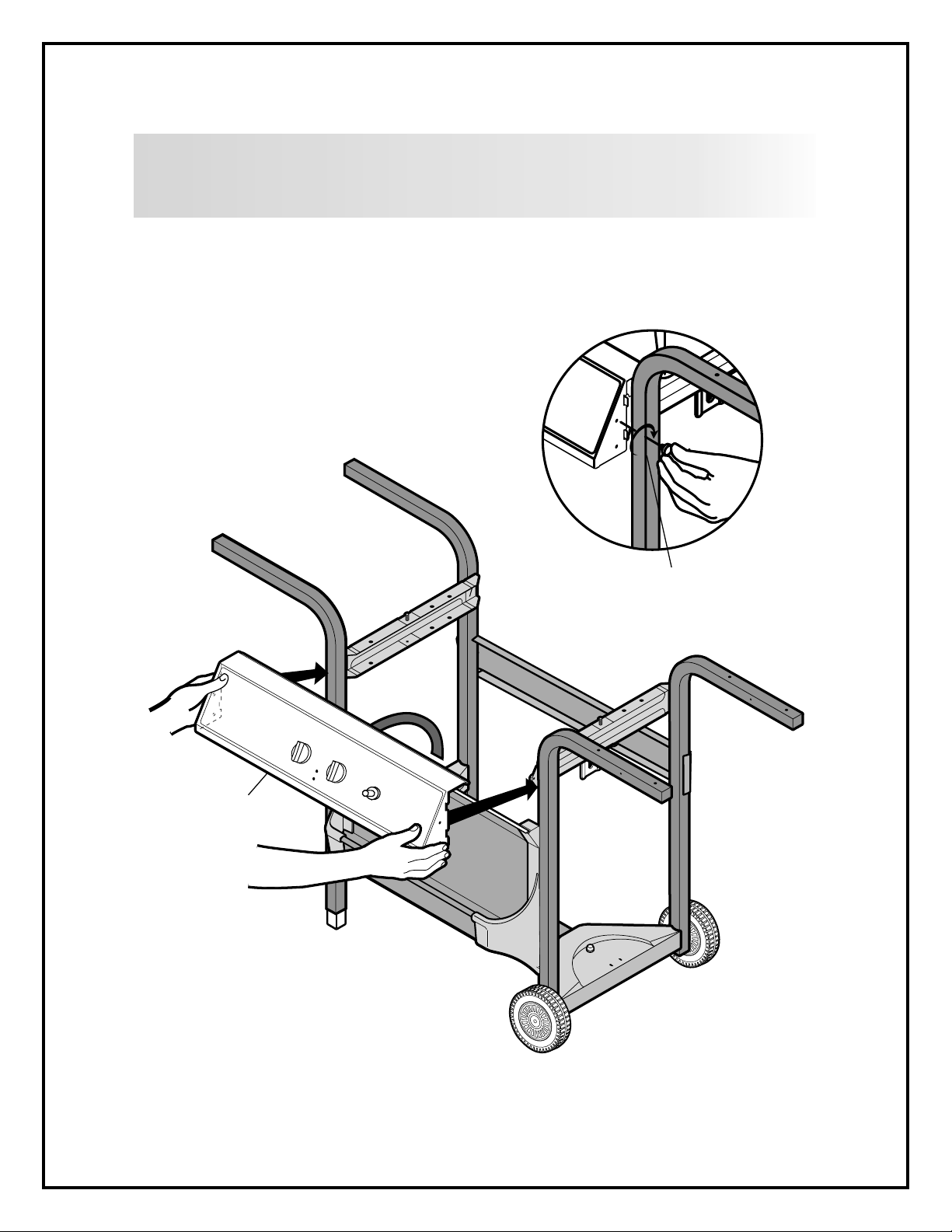

CONSOLE ASSEMBLY

ASAMBLEA DE CONSOLA

Install Console

as Shown.

Instalar consola

seg˙n lo mostrado.

Installation of Console to Leg Assembly.

InstalaciÛn de la consola al ensamblaje de la pierna.

Attach Screw

as Shown.

Tornillo seg˙n

lo mostrado.

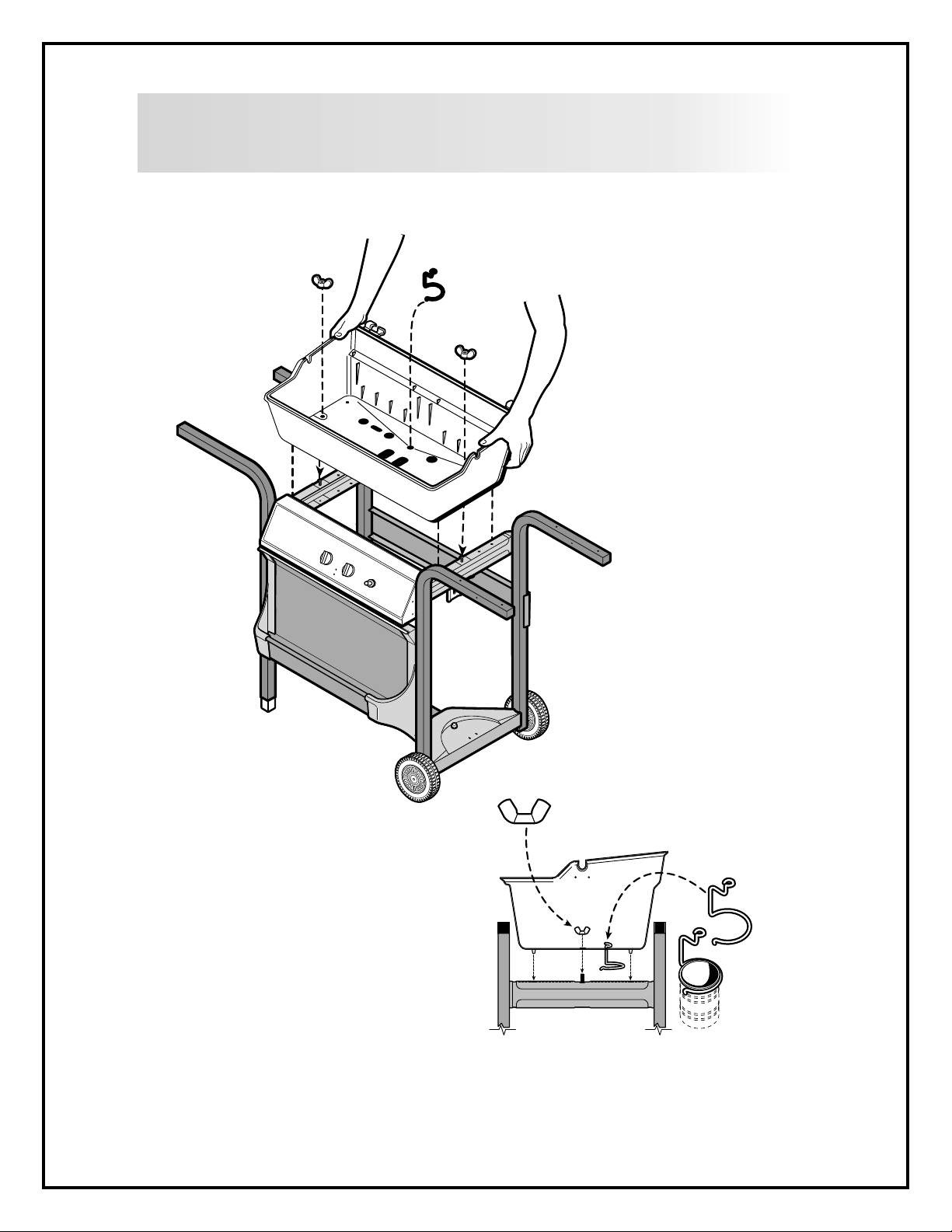

BASE ASSEMBLY

ASAMBLEA DE BASE

Soup Can not Supplied with Grill.

La sopa no puede provisto de la parrilla.

Install Base Casting and Grease Cup Clip

Instalar el bastidor bajo y engrase el clip de la taza

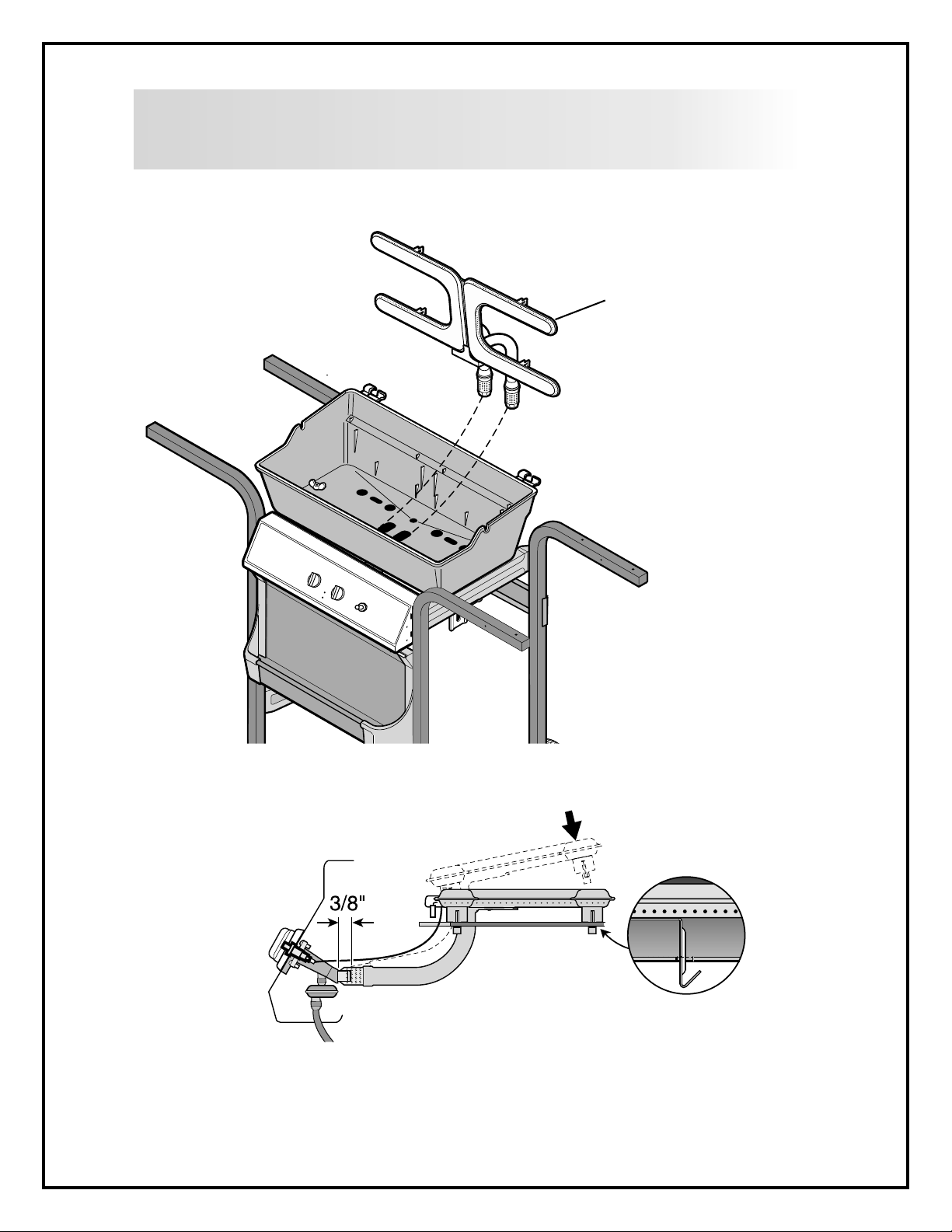

BURNER ASSEMBLY

ASAMBLEA DE HORNILLA

Install Burner as Shown.

Instalar hornilla de la seg˙n

lo mostrado.

Note: Be Sure Valves Fit into Burner Tubes During Installation.

Nota: Este seguro que las v·lvulas encaje bien durante la instalaciÛn de

la consola.

Enlarged View of

Burner Installed.

Vista agrandada de

la hornilla instalada.

"H" Burner

Hornilla De "H"

SHELF ASSEMBLY

ASAMBLEA DE ESTANTE

Install Side Shelf.

Instalar el desvÌo

lateral del estante.

�

Slide Shelf onto Legs. Tabs on

Underside of Shelf will Snap into

Notches.Resbale los estantes sobre las piernas.

Las tubulaciones en el superficie inferior

del estante se encajar·n a presiÛn hacia muescas.

SMART BAR ASSEMBLY

ASAMBLEA ELEGANTEL DE LA BARRA

Install Two Support Rods and

Smart Bar as Shown.

Instala dos varillas de ayuda

y trampa de fuego como

mostrador.

Tab through slot in

Bottom of Smart Bar.

(Four Places)

Leng¸eta a travÈs de la ranura

en fondo de la barra elegante.

(Cuatro Lugares)

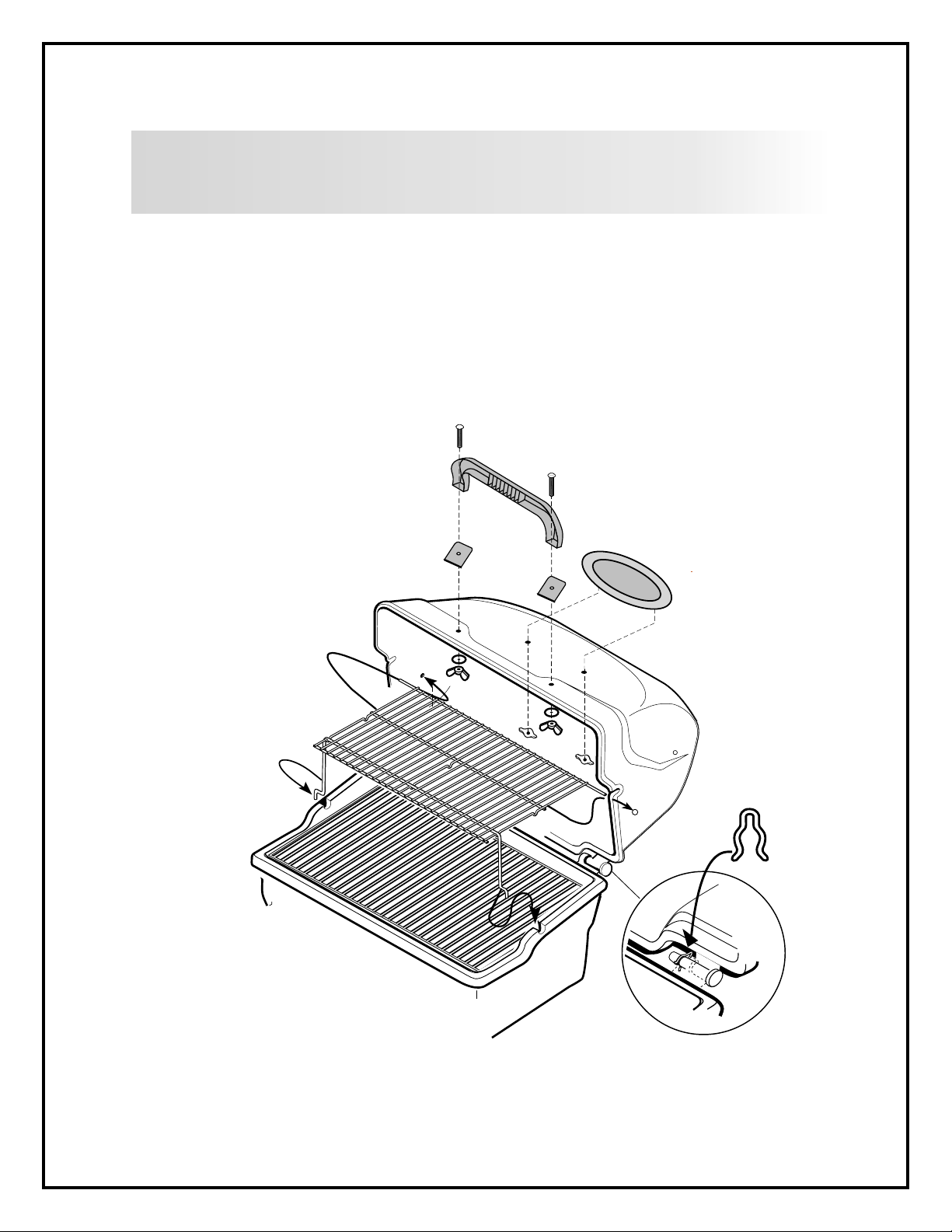

LID ASSEMBLY

ASAMBLEA DE LA TAPA

Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.

Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la

insignia.

Use handle and logo bag packs.

Utilice la manija y los paquetes

del bolso de la insignia .

TANK INSTALLATION

INSTALACI”N DEL TANQUE

Insert Tank Bracket into Slot, Rotate 90 Degrees.

Slide Down Over Tank Ring to Hold Tank in Place.

Inserte el soporte del tanque en ranura, rote 90 grados.

Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.

IMPORTANT: Ensure hose

assembly does not contact the casting,

or any other parts which will get hot.

IMPORTANTE: asegure el

ensamblaje de manguera no entra en

contacto con el bastidor, o ningunas

otras piezas que consigan calientes. Regulator Connection Facing Front.

Frente De los Revestimientos De la

ConexiÛn Del Regulador

WARNING: Before proceeding with the following

steps, ensure you have read L.P. Gas Cylinder Hose

and Regulator sections of the USE AND CARE

MANUAL. The L.P. cylinder, if supplied with your

grill, has been shipped empty for safety reasons.

The cylinder must be purged of air and filled prior

to use. Follow all directions under L.P. Gas

Cylinder Filling section of the USE AND CARE

MANUAL.
