Fluke I1000s Referenzhandbuch

i1000s

AC CURRENT PROBE FOR OSCILLOSCOPES

Quick Reference Card

OPERATION

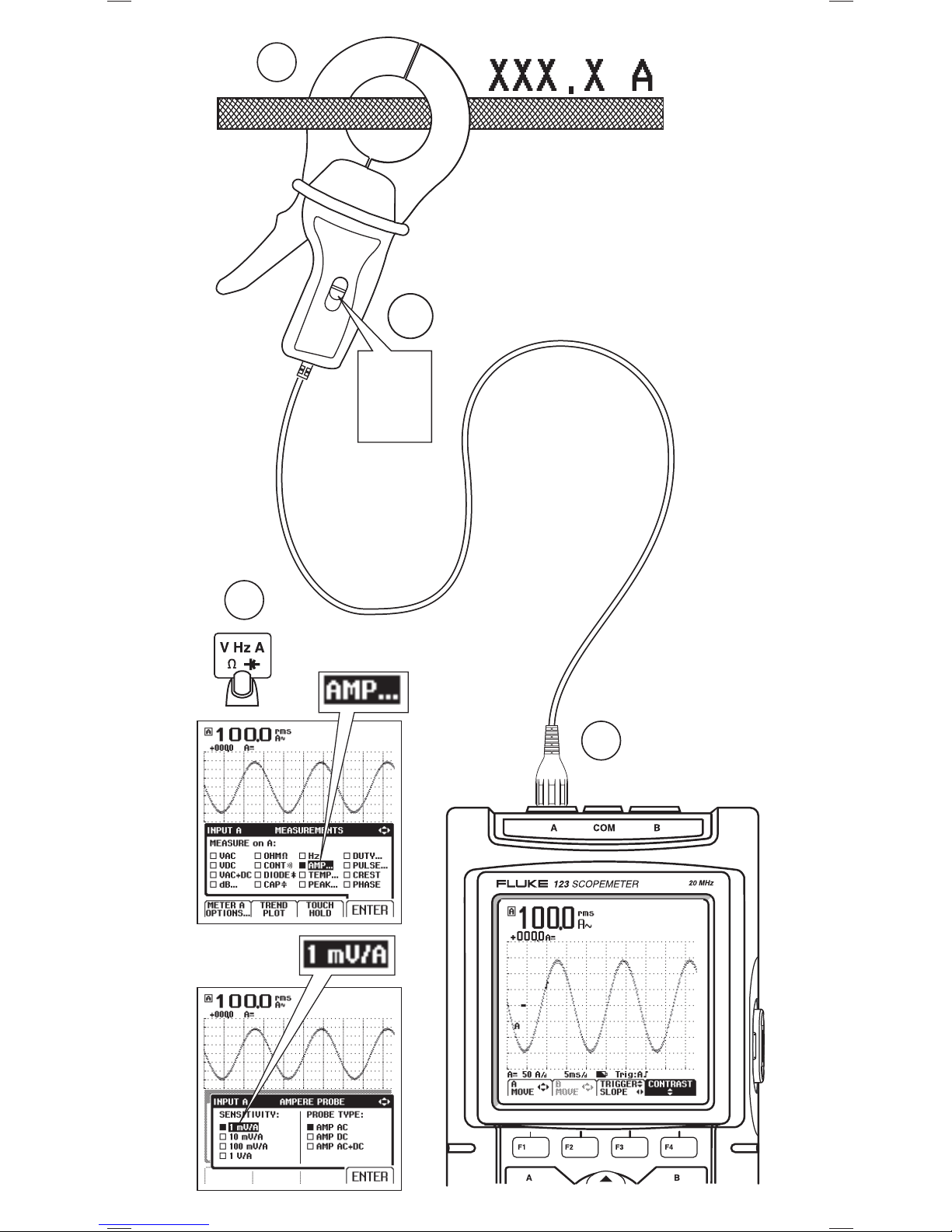

To make a measurement, follow these steps and refer to the

illustration on the back. (Steps are identified in the illustration.)

MEASUREMENT CONSIDERATIONS

Observe the following guidelines for positioning the Current

Probe jaws:

•

•

•

Read Safety Information found in the i1000s

Users Manual before use.

Connect the i1000s Current Probe to the desired input

channel on the oscilloscope.

On the Current Probe, select the least sensitive range (1

mV/A).

On your oscilloscope, select an appropriate range.

Clamp the probe around the conductor to be measured,

and observe the current waveform on your oscilloscope

display. For standard oscilloscopes, use a 1:1 probe

setting. Not needed for Fluke ScopeMeter 123.

Carefully move the probe to center the conductor inside

the jaws.

Make sure the probe is perpendicular to the conductor.

If possible, avoid measurements close to other current-

carrying conductors.

On the Current Probe, the 1 mV/A range offers the best

accuracy and least phase shift. When using the 1 mV/A probe

range, use the “volts per division” adjustment on your

oscilloscope for best display results.

PN 1575200 June 2000, Rev. 1, 7/05

©2000-2005 Fluke Corporation. All rights reserved. Litho in U.S.A.

®

1

2

3

4

CHANNEL A

4

3

2

1

1000

100

10
