Franke F5ET2010 Bedienungsanleitung

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm / 23.05.18

F5ET2010

2030039551

7612982244391

DE Montage- und Betriebsanleitung Elektronik-Thermostatbatterie

EN Installation and operating instructions Electronic thermostatic mixer

FR Notice de montage et de mise en service Mitigeur thermostatique électronique

ES Instrucciones de montaje y servicio Batería de termostato con sistema

electrónico

IT Istruzioni per il montaggio e l'uso Miscelatore termostatico-elettronico

NL Montage- en bedrijfsinstructies Elektronische thermostaatmengkraan

PL Instrukcja montażu i obsługi Elektroniczna bateria termostat

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje Elektroninen termostaattihana

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

- 2 -

- 3 -

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►All work must be carried out in a

de-energised state.

►Alle Arbeiten im spannungsfreien Zustand

durchführen

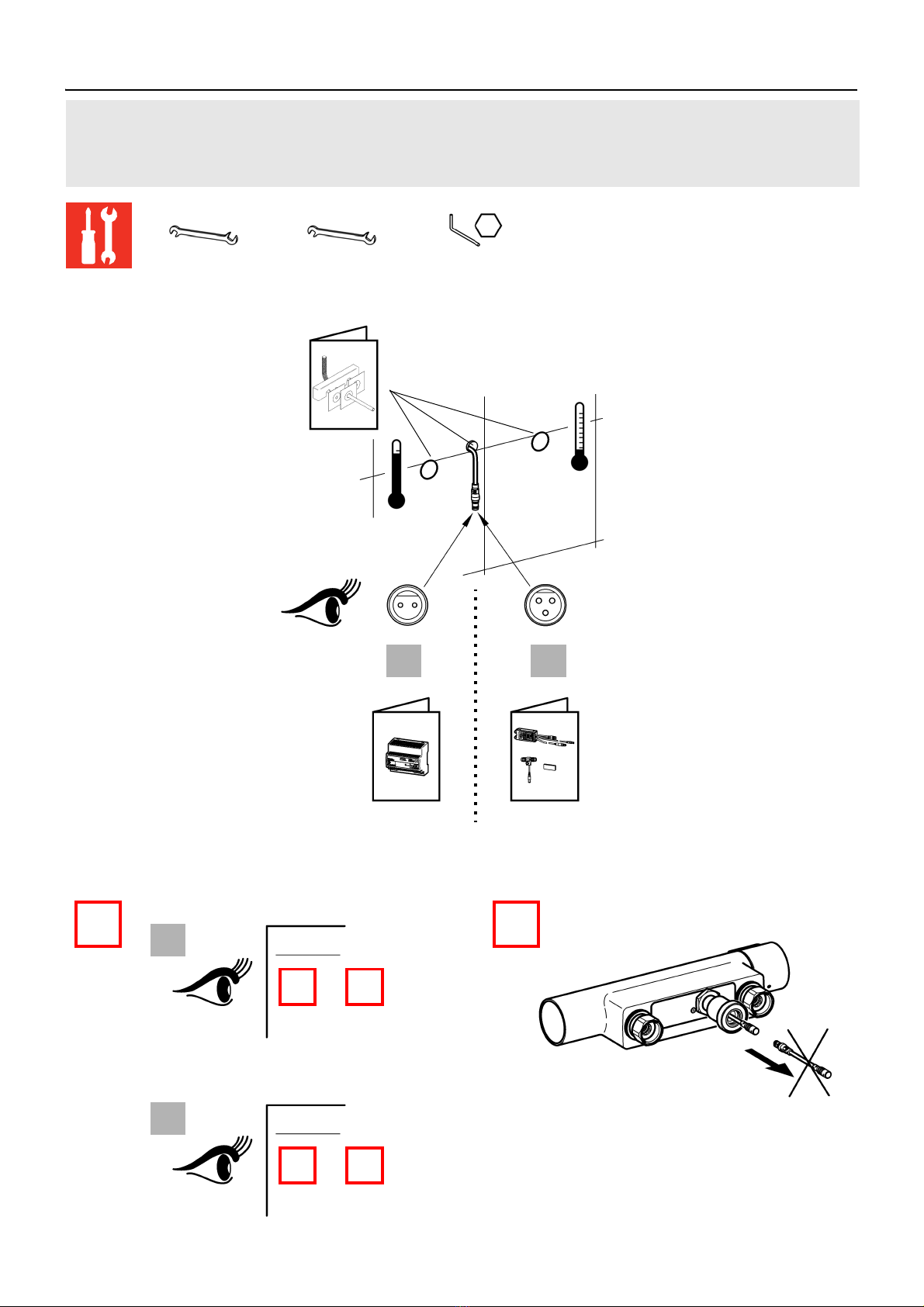

►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!

►Set the temperature stop after assembly

has been completed.

►Nach erfolgter Montage den

Temperaturanschlag einstellen.

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar

►Volume flow at 3 bar flow pressure

14 l/min

►Volumenstrom bei 3 bar Fließdruck

14 l/min

►Volume flow bypass at 3 bar 3 l/min ►Volumenstrom Bypass bei 3 bar 3 l/min

►Thermostatic scald protection according to

DIN EN 1111

►Thermostatischer Verbrühungsschutz laut

DINEN1111

►maximum operating temperature ►maximale Betriebstemperatur

- continuous operation 70 °C - Dauerbetrieb 70 °C

- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C

►Flow duration 30 s (adjustable) ►Fließzeit 30 s (einstellbar)

►Supply voltage 6,75 / 12 V DC or

A3000 open

►Anschlussspannung 6,75 / 12 V DC oder

A3000 open

►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W

►Type of protection IP 59k ►Schutzart IP 59k

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Wszystkie prace przeprowadzać

po odłączeniu zasilania elektrycznego.

►Przed instalacjąprzepłukaćrury!

►Po przeprowadzeniu montażu ustawić

ograniczenie temperatury.

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Genomför alla arbeten i spänningslöst

tillstånd.

►Spola igenom rörledningarna före

installation!

►Ställ in temperaturstoppet efter

installationen.

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 14 l/min

►Volymstrom vid 3 bar hydrauliskt tryck

14 l/min

►Objętościowe bypass przepływu przy

3 barów 3 l/min

►Volymstrom Bypass vid 3 bar 3 l/min

►Termostatstyrt skållningsskydd enligt

DINEN1111

►Maximal driftstemperatur

- Kontinuerlig drift 70 °C

- Kort tid (< 10 min) 80 °C

►Flyttid 30 s (inställbar)

►Anslutningsspänning 6,75 / 12 V DC eller

A3000 open

►Effektbehov 1,5 W

►Skyddsklass IP 59k

►Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z DIN EN 1111

►Maksymalna temperatura eksploatacji

- Praca stała 70 °C

- Czas krótki (<10 min) 80 °C

►Czas przepływu 30 s (z możliwością

ustawienia)

►Napięcie przyłączeniowe 6,75 / 12 V DC

czy A3000 open

►Pobór mocy 1,5 W

►Rodzaj ochrony IP 59k

- 5 -

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Effectuez tous les travaux quand le dispo-

sitif est hors tension.

►Rincer les conduites avant d’installer !

►Régler la butée de température après le

montage.

►Veškeré práce vykonávejte ve stavu bez

napětí.

►Před instalací potrubí propláchněte!

►Po montáži nastavte teplotní limit.

►Provozovat armaturu jen s originálními

sítky a zařízeními proti zpětnému toku!

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée

1-5 bars

►Doporučený průtočný tlak 1-5 bar

►Prùtok pøi prùtoèném tlaku 3 bar 14 l/min

►Průtok bypass při 3 baru 3 l / min

►Termostatická ochrana proti opaøení podle

normy DIN EN 1111

►Maximální provozní teplota

- Doba provozu 70 °C

- Krátký čas (< 10 min.) 80 °C

►Doba průtoku 30 s (nastavitelná)

►Přípojné napětí 6,75 / 12 V DC nebo

A3000 open

►Příkon 1,5 W

►Krytí IP 59k

►Débit volumique pour 3 bars de pression

dynamique 14 l/min

►Débit volumique bypass pour 3 bars 3 l/min

►Protection thermostatique contre les

►échaudures selon DIN EN 1111.

►Température de fonctionnement maximale

- Fonctionnement continu 70 °C

- Courte période (< 10 min) 80 °C

►Durée d'écoulement 30 s (réglable)

►Tension de raccordement 6,75 / 12 V DC

ou A3000 open

►Puissance absorbée 1,5 W

►Type de protection IP 59k

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

- 6 -

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►Todos los trabajos deben realizarse con la

tensión de alimentación desconectada.

►¡Enjuagar las tuberías antes de instalar!

►Tras finalizar el montaje, ajustar el tope de

temperatura.

►Kaikki työt on tehtävä jännitteettömälle jär-

jestelmälle.

►Huuhtele putkijohdot ennen asennusta!

►Kun asennus on tehty, säädä

lämpötilarajoitin.

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar

►Flujo volumétrico con 3 bares de presión

de flujo 14 l/min

►Tilavuusvirta 3 barin virtauspaineella

14 l/min

►Flujo volumétrico bypass con 3 bares de

presión de flujo 3 l/min

►Tilavuusvirta Ohitus 3 barin

virtauspaineella 3 l/min

►Protección termostática frente a escalda-

duras según DIN EN 1111.

►Termostaattinen kuumavesisuoja DIN EN

1111 mukaan

►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C

- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C

►Tiempo de corriente 30 s (ajustable) ►Juoksuaika 30 s (säädettävissä)

►Tensión de conexión 6,75 / 12 V DC o

A3000 open

►Verkkojännite 6,75 / 12 V DC tai

A3000 open

►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W

►Modo de protección IP 59k ►Suojaustapa IP 59k

- 7 -

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Eseguire tutti i lavori fuori tensione.

►Sciacquare le tubazioni prima di installare!

►A montaggio avvenuto impostare il blocco

temperatura.

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

►Выполняйтевсе работы при

отключенном напряжении.

► Перед инсталляцией промыть трубки!

►Послепроизведенного монтажа

настроить температурный упор.

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 1-5 bar

►Portata volumetrica a 3 bar di pressione

idraulica 14 l/min

►Portata volumetrica bypass a 3 bar 3 l/min

►Protezione antiscottatura termostatica

secondo DIN EN 1111.

►Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 80 °C

►Durata di flusso da 30 s (impostabile)

►Tensione di allacciamento 6,75 / 12 V DC o

A3000 open

►Potenza assorbita 1,5 W

►Tipo di protezione IP 59k

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

1-5 бар

►Объёмныйрасход при гидравлическом

напоре 3 бар 14 л/мин

►Объёмныйрасход при Байпас 3 бар

3 л/мин

► Термостатическая система защиты от

ожога горячим паром/жидкостью

согласно стандарту DIN EN 1111.

► Максимальная рабочая температура

-Непрерывный режим работы 70 °C

-Короткое время (<10 мин) 80 °C

►Времяпротекания 30 сек.

(регулируемое)

►Напряжениепитающей сети

6,75 / 12 Впостоянноготока или

A3000 open

►Потребляемаямощность 1,5 Вт

►Видзащиты IP 59k

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

- 8 -

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Alle werkzaamheden in spanningsloze

toestand uitvoeren.

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 1-5 bar

►Volumestroom bij 3 bar dynamische druk

14 l/min

►Volumestroom Bypass bij 3 bar 3 l/min

►Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111.

►Maximale bedrijfstemperatuur

- Continubedrijf 70 °C

- Kortstondig (<10 min) 80 °C

►Stromingstijd 30 s (instelbaar)

►Aansluitspanning 6,75 / 12 V AC of

A3000 open

►Opgenomen vermogen 1,5 W

►Veiligheidsgraad IP 59k

www.franke.com

- 9 -

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

30 mm 3 mm17 mm

III

–

316

–

216

1 2

ZMI_001_2030039551-F5ET2010_#SALL_#AQU_#V1.fm

- 10 -

3 4 150

5 6

34 - 40

7 8

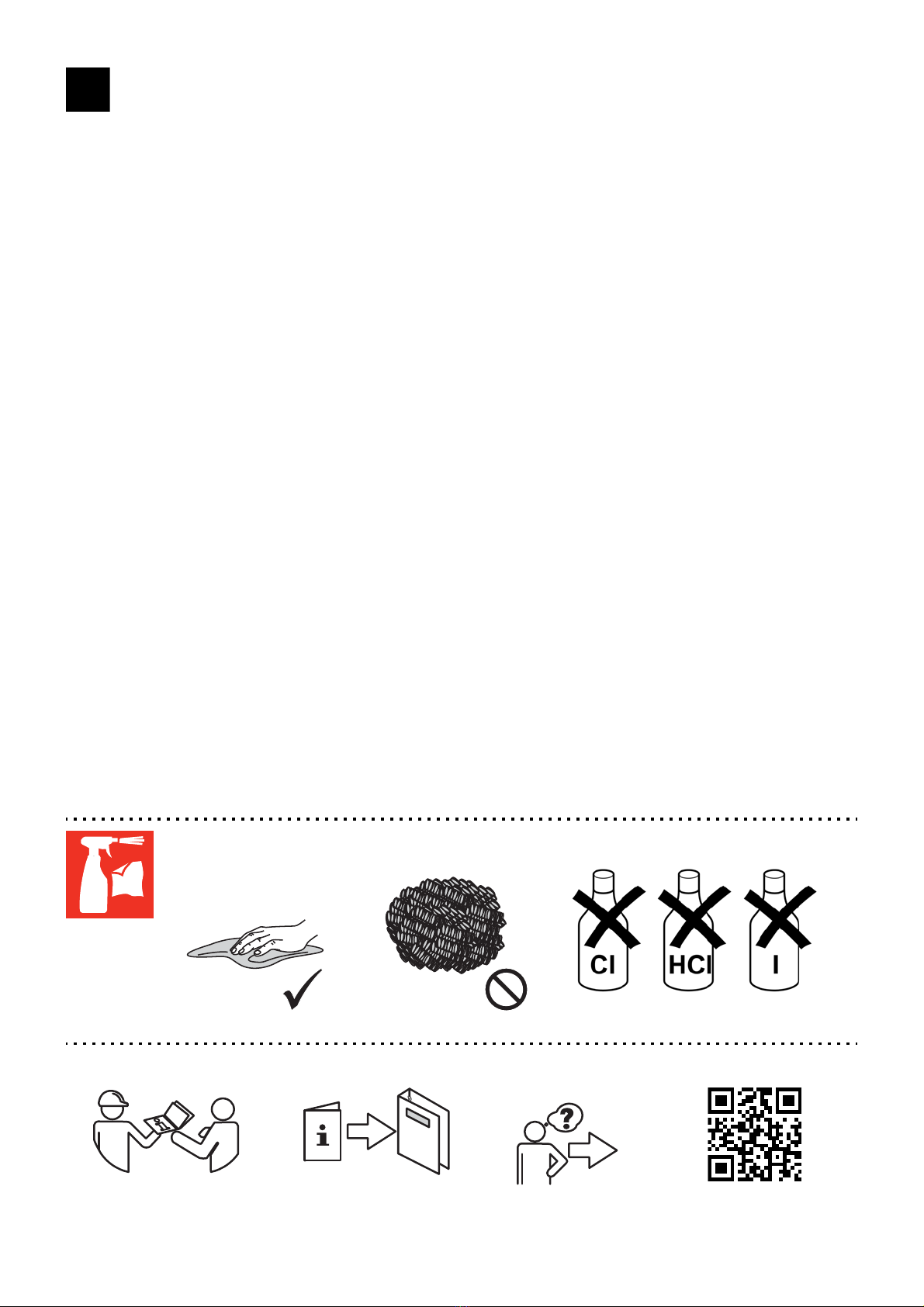

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Franke Küchen- und Badezimmerausstattung Handbücher

Franke

Franke AQMXS0006 Bedienungsanleitung

Franke

Franke F5LM1033 Bedienungsanleitung

Franke

Franke F5LT1016 Bedienungsanleitung

Franke

Franke ABSINTHE BAR FFB5290SB Bedienungsanleitung

Franke

Franke Titan TTD 611-97 Bedienungsanleitung

Franke

Franke MARIS MRG 610-37 Bedienungsanleitung

Franke

Franke F4LT1009 Bedienungsanleitung

Franke

Franke AQUA202P Bedienungsanleitung

Franke

Franke Kubus KUB-PD-304 Bedienungsanleitung

Franke

Franke F5 Series Bedienungsanleitung

Franke

Franke F3 Series Bedienungsanleitung

Franke

Franke F5EM1015 Bedienungsanleitung

Franke

Franke ABSINTHE FFP5290SB Bedienungsanleitung

Franke

Franke F3EV1026 Bedienungsanleitung

Franke

Franke PROTRONIC-C AQRE130 Bedienungsanleitung

Franke

Franke F5LM1004 Bedienungsanleitung

Franke

Franke ASCONA TAP Bedienungsanleitung

Franke

Franke F3 Series Bedienungsanleitung

Franke

Franke LP20 Bedienungsanleitung

Franke

Franke ANMW198 Bedienungsanleitung

Franke

Franke RIGO FF20300 Bedienungsanleitung

Franke

Franke AQRM170 Bedienungsanleitung

Franke

Franke ACTIVE PLUS FF3800 Bedienungsanleitung

Franke

Franke ACET1001 Bedienungsanleitung

Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken

Grohe

Grohe BRIDGEFORD 33 870 Bedienungsanleitung

Hans Grohe

Hans Grohe Zenio Metro 31811000 Bedienungsanleitung

Gröne

Gröne Zedra 32 555 Bedienungsanleitung

Transform

Transform QL045 Bedienungsanleitung

Sanela

Sanela SLU 09PTB Bedienungsanleitung

Glacier bay

Glacier bay FP4A0052BNV Montageanleitung

Lefroy Brooks

Lefroy Brooks C1-1400 Montageanleitung

Grohe

Grohe Rapido E Bedienungsanleitung

Danze

Danze D302455 Bedienungsanleitung

Waterworks

Waterworks CEKM30 Merkblatt

Helvex

Helvex Omega TV-298 Bedienungsanleitung

Tribata.

Tribata. GEORGIAN G5393 Bedienungsanleitung

Alpha Bidet

Alpha Bidet Alpha One Bedienungsanleitung

InSinkErator

InSinkErator H/HC3300 Installationshandbuch

Clou

Clou Xo type 1 Bedienungsanleitung

Kohler

Kohler Contra 26448T-4 Bedienungsanleitung

Grohe

Grohe Bridgeford 20 158 Bedienungsanleitung

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung
