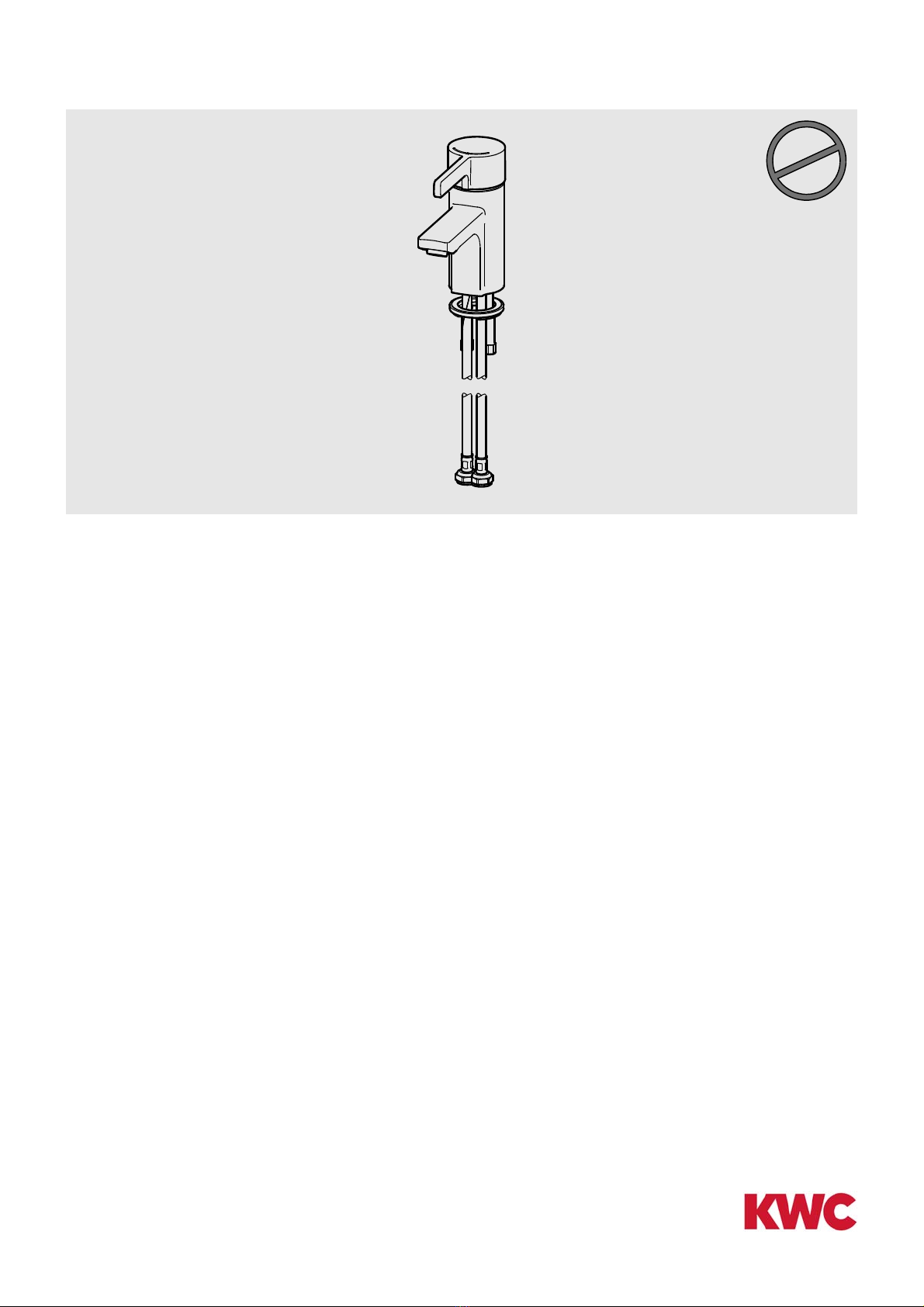

Franke F5LT1016 Bedienungsanleitung
mounting-instruction_3700021133_V1.fm / 18.07.23
F5
F5LT1016
3600001163
DE Montage- und Betriebsanleitung Thermostat-Standbatterie
EN Installation and operating instructions thermostatic pillar mixer
FR Notice de montage et de mise en service Mitigeur sur plage thermostatiq
ES Instrucciones de montaje y servicio Grifo de pie de termostato
IT Istruzioni per il montaggio e l'uso Miscelatore termostatico a bord
NL Montage- en bedrijfsinstructies thermostaat-mengkraan
PL Instrukcja montażu i obsługi Termostatyczna bateria pionowa
SV Monterings- och driftinstruktion stående termostatblandarenhet
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Pylväshana termostaatilla
RU Инструкция по монтажу ивводу в
эксплуатацию
SI
mounting-instruction_3700021133_V1.fm
- 2 -
- 3 -
mounting-instruction_3700021133_V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system!
► Set the scald protection after assembly has
been completed.
► The fitting must be operated only with
original mesh filters!
► Vor Installation Rohrleitungen spülen!
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► Armatur nur mit original Sieben betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and maintai-
ned at regular intervals depending on the
water quality and in accordance with the
local conditions, and rules and regulations
applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow at 3 bar flow pressure
5 l/min
► Volumenstrom bei 3 bar Fließdruck
5 l/min
► Thermostatic scald protection according to
DIN EN 1111
► Thermostatischer Verbrühungsschutz laut
DIN EN 1111
► maximum cold water temperature 15 °C ► maximale Kaltwassertemperatur 15 °C
► minimum hot water temperature 60 °C ► minimale Warmwassertemperatur 60 °C
► maximum operating temperature ► maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
EN
DE
mounting-instruction_3700021133_V1.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in skållningsskyddet efter
installationen!
► Använd armaturen endast med
originalsilar!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 5 l/min
► Volymström vid 3 bar hydrauliskt tryck
5 l/min
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
► Termostatstyrt skållningsskydd enligt
DINEN1111
► maksymalna temperatura wody zimnej
15°C
► Max. kallvattentemperatur 15 °C
► Min. varmvattentemperatur 60 °C
► Maximal driftstemperatur
- Kontinuerlig drift 70 °C
- Kort tid (< 10 min) 80 °C
► minimalne temperatura wody ciepłej 60°C
► Maksymalna temperatura eksploatacji
-Praca sta
ł
a 70 °C
- Czas krótki (<10 min) 80 °C
PL
SV
- 5 -
mounting-instruction_3700021133_V1.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler le dispositif de protection contre les
brûlures après le montage!
► Po úspěšné montáži nastavte ochranu proti
opaření!
► Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
► Provozovat armaturu jen s originálními
sítky!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique pour 3 bars de pression
dynamique 5 l/min
► Průtok při průtočném tlaku 3 bar 5 l/min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111
► Maximální teplota studené vody 15 °C
► Minimální teplota teplé vody 60 °C
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température maximale de l'eau froide :
15 °C
► Température minimale de l'eau chaude :
60 °C
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
FR
CS
mounting-instruction_3700021133_V1.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► Kun asennus on tehty, säädä
palovammasuoja!
► ¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
► Käytä varusteet vain alkuperäisten sihtien!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el mantenimien-
to de la grifería a intervalos regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Tilavuusvirta 3 barin virtauspaineella
5 l/min
► Flujo volumétrico con 3 bares de presión
de flujo 5 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura máxima del agua fría 15 °C ► kylmän veden enimmäislämpötila 15 °C
► Temperatura mínima del agua caliente
60 °C
► lämpimän veden vähimmäislämpötila
60 °C
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
ES
FI
- 7 -
mounting-instruction_3700021133_V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare la
protezione dalle scottature!
► После произведенного монтажа
настроить защиту от ожогов!
► Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica a 3 bar di pressione
idraulica 5 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima dell'acqua fredda
15 °C
► Temperatura minima dell'acqua calda
60 °C
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Объёмный расход при гидравлическом
напоре 3 бар 5 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► Максимальная температура холодной
воды 15 °C
► Минимальная температура горячей
воды 60 °C
►
М
аксимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
IT
RU
mounting-instruction_3700021133_V1.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen!
► Armatuur alleen met originele zeven
gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom bij 3 bar dynamische druk
5l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► maximale koudwatertemperatuur 15 °C
► minimale warmwatertemperatuur 60 °C
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
NL
IHClCl
- 9 -
mounting-instruction_3700021133_V1.fm
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
10 mm 19 mm
21
43
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Andere Franke Küchen- und Badezimmerausstattung Handbücher
Franke
Franke AQUA202 Bedienungsanleitung
Franke
Franke ABSINTHE FFP5290SB Bedienungsanleitung
Franke
Franke F5L-Therm Bedienungsanleitung
Franke
Franke MINERVA 119.0179.533 Bedienungsanleitung
Franke
Franke F5LM2007 Bedienungsanleitung
Franke
Franke SIRIUS 115.0476.760 Bedienungsanleitung
Franke
Franke 7612210259548 Bedienungsanleitung
Franke
Franke Titan TTD 611-97 Bedienungsanleitung
Franke
Franke ANMW198 Bedienungsanleitung
Franke
Franke MRK 611-78 Bedienungsanleitung
Franke
Franke ACET1001 Bedienungsanleitung
Franke
Franke Davos J Bedienungsanleitung
Franke
Franke AQUAJET-COMFORT SHAC0007 Bedienungsanleitung
Franke
Franke ASCONA TAP Bedienungsanleitung
Franke
Franke F5LT1033 Bedienungsanleitung
Franke
Franke F5S-Therm F5ST1004 Bedienungsanleitung
Franke
Franke RIGO FF20300 Bedienungsanleitung
Franke
Franke F5SV1004 Bedienungsanleitung
Franke
Franke AQUA 102 Bedienungsanleitung
Franke
Franke MARIS MRG 610-37 Bedienungsanleitung
Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken
Alpha Bidet
Alpha Bidet Alpha One Bedienungsanleitung
InSinkErator
InSinkErator H/HC3300 Installationshandbuch
Clou
Clou Xo type 1 Bedienungsanleitung
Kohler
Kohler Contra 26448T-4 Bedienungsanleitung
Grohe
Grohe Bridgeford 20 158 Bedienungsanleitung
Hans Grohe
Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung
