Franke F5ST2009 Bedienungsanleitung

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm / 28.11.18

F5ST2009

2030040291

7612982245695

DE Montage- und Betriebsanleitung Selbstschluss-Thermostatarmatur

EN Installation and operating instructions Self-closing thermostatic mixer

FR Notice de montage et de mise en service Mitigeur thermostatique à fermeture

automatique

ES Instrucciones de montaje y servicio Grifo de termostato con cierre

automático

IT Istruzioni per il montaggio e l'uso Miscelatore termostatico

NL Montage- en bedrijfsinstructies Zelfsluitende thermostaatmengkraan

PL Instrukcja montażu i obsługi Samozam. bateria termostatyczna

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje Itsesulkeutuva termostaattihana

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

- 2 -

- 3 -

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►Set the scald protection after assembly has

been completed.

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen spülen!

►Nach erfolgter Montage den Verbrühungs-

schutz einstellen.

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar

►Volume flow 18 l/min ►Volumenstrom 18 l/min

►Thermostatic scald protection according to

DIN EN 1111

►Thermostatischer Verbrühungsschutz laut

DINEN1111

►maximum operating temperature ►maximale Betriebstemperatur

- continuous operation 70° C - Dauerbetrieb 70° C

- short-term (<10 min) 90° C - Kurzzeit (<10 min) 90° C

►Flow duration 5-60 s adjustable ►Fließzeit 5-60 s einstellbar

►Voltage supply with lithium battery CRP2

6VDC

►Spannungsversorgung

Lithium Batterie CRP2 6 V DC

►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W

►Type of protection IP 59k (in assembled

condition)

►Schutzart IP 59k (im zusammengebauten

Zustand)

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Po przeprowadzeniu montażu ustawićza-

bezpieczenie przed poparzeniem!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►Ställ in skållningsskyddet efter installatio-

nen!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maximalt drifttryck 10 bar

►Rekommenderat hydrauliskt tryck 3 bar

►Volymström 18 l/min

►Termostatstyrt skållningsskydd enligt

DINEN1111

►Maximal driftstemperatur

- Kontinuerlig drift 70° C

- Kort tid (< 10 min) 90° C

►Flyttid 5-60 s inställbar

►Spänningsförsörjning med litiumbatteri

CRP2 6 V DC

►Effektbehov 1,5 W

►Skyddsklass IP 59k (i hopsatt tillstånd)

►Maksymalne ciśnienie robocze 10 barów

►Zalecane ciśnienie przepływu 3 barów

►Objętościowe natężenie

przepływu 18 l/min

►Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z DIN EN 1111

►Maksymalna temperatura eksploatacji

- Praca stała 70° C

- Czas krótki (<10 min) 90° C

►Czas przepływu 5-60 s z możliwością

ustawienia

►Zasilanie elektryczne bateriąlitowąCRP2

6 V DC

►Pobór mocy 1,5 W

►Rodzaj ochrony IP 59k (w zmontowanym

stanie)

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Régler le dispositif de protection contre les

brûlures après le montage!

►Po úspěšné montáži nastavte ochranu proti

opaření!

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

- 5 -

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique 18 l/min ►Průtok 18 l/min

►Protection thermostatique contre les

échaudures selon DIN EN 1111.

►Termostatická ochrana proti opaøení podle

normy DIN EN 1111

►Température de fonctionnement maximale ►Maximální provozní teplota

- Fonctionnement continu 70° C - Doba provozu 70° C

- Courte période (< 10 min) 90° C - Krátký čas (< 10 min.) 90° C

►Durée d'écoulement 5-60 s réglable ►Doba průtoku nastavitelná 5-60 s

►Alimentation en tension avec pile au lithium

CRP2 6 V DC

►Napájení lithiovou baterií CRP2 6 V DC

►Příkon 1,5 W

►Krytí IP 59k (ve smontovaném stavu)

►Puissance absorbée 1,5 W

►Type de protection IP 59k (à l’état as-

semblé)

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►Kun asennus on tehty, säädä palovamma-

suoja!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►Tras finalizar el montaje, ajustar la protec-

ción contra escaldaduras.

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Flujo volumétrico 18 l/min ►Tilavuusvirta 18 l/min

►Protección termostática frente a

escaldaduras según DIN EN 1111.

►Termostaattinen kuumavesisuoja

DIN EN 1111 mukaan

►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C

- Tiempo breve (< 10 min) 90° C - Lyhyt aika (<10 min) 90° C

►Tiempo de corriente 5-60 s ajustable ►Juoksuaika 5-60 s säädettävissä

►Alimentación de corriente con batería de

litio CRP2 6 V DC

►Jännitteensyöttö litiumparistolla

CRP2 6 V DC

►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W

►Modo de protección IP 59k (en estado

montado)

►Suojaustapa IP 59k (kootussa tilassa)

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

- 6 -

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare!

►A montaggio avvenuto impostare la prote-

zione dalle scottature!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Перед инсталляцией промыть трубки!

►Послепроизведенного монтажа

настроить защиту от ожогов!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica 18 l/min

►Protezione antiscottatura termostatica

secondo DIN EN 1111.

►Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 90 °C

►Durata di flusso impostabile da 5-60 s

►Alimentazione di tensione con batteria al

litio CRP 2 di 6 V DC

►Potenza assorbita 1,5 W

►Tipo di protezione IP 59k (Nello stato mon-

tato)

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

►Oбъемный расход 18 л/мин

► Термостатическая система защиты от

ожога горячим паром/жидкостью

согласно стандарту DIN EN 1111.

► Максимальная рабочая температура

-Непрерывный режим работы 70 °C

-Короткое время (<10 мин) 90 °C

►

Время протекания

5-60 сек.

регулируемое

► Источник питания - литиевая батарея

CRP 2 6 Впостоянноготока

►Потребляемаямощность 1,5 Вт

►Видзащиты IP 59k (всобранном

состоянии)

- 7 -

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de beveiliging tegen ver-

branding door te heet weter instellen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom 18 l/min

►Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111.

►Maximale bedrijfstemperatuur

- Continubedrijf 70 °C

- Kortstondig (<10 min) 90 °C

►Stromingstijd 5-60 s instelbaar

►Spanningsvoorziening d.m.v. lithiumbatterij

CRP2 6 V DC

►Opgenomen vermogen 1,5 W

►Veiligheidsgraad IP 59k (in gemonteerde

toestand)

www.franke.com

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

- 8 -

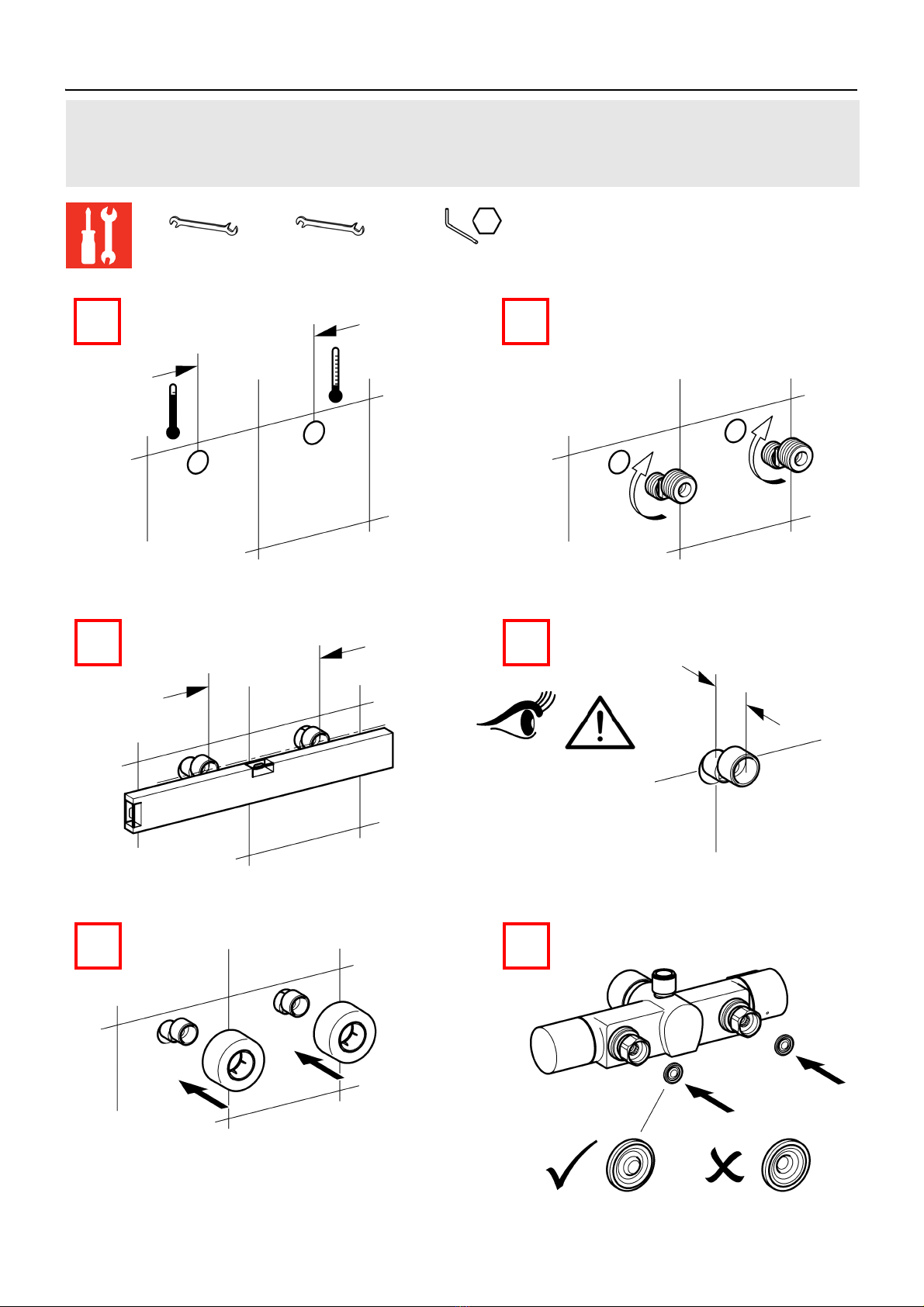

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

30 mm 4mm

17 mm

132 - 168

1 2

150

3 4

34 - 40

5 6

- 9 -

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

EN a) Not included in scope of delivery DE a) nicht Lieferumfang

PL a) poza zakresem dostawy SV a) ngår ej i leveransen

FR a) non compris dans la livraison CS a) Není součástí dodávky

ES a) no forma parte del volúmen de

suministro

FI a) ei kuulu toimitukseen

IT a) Non compreso nella fornitura RU a) He входит вобъём поставки

NL a) niet bij levering inbegrepen

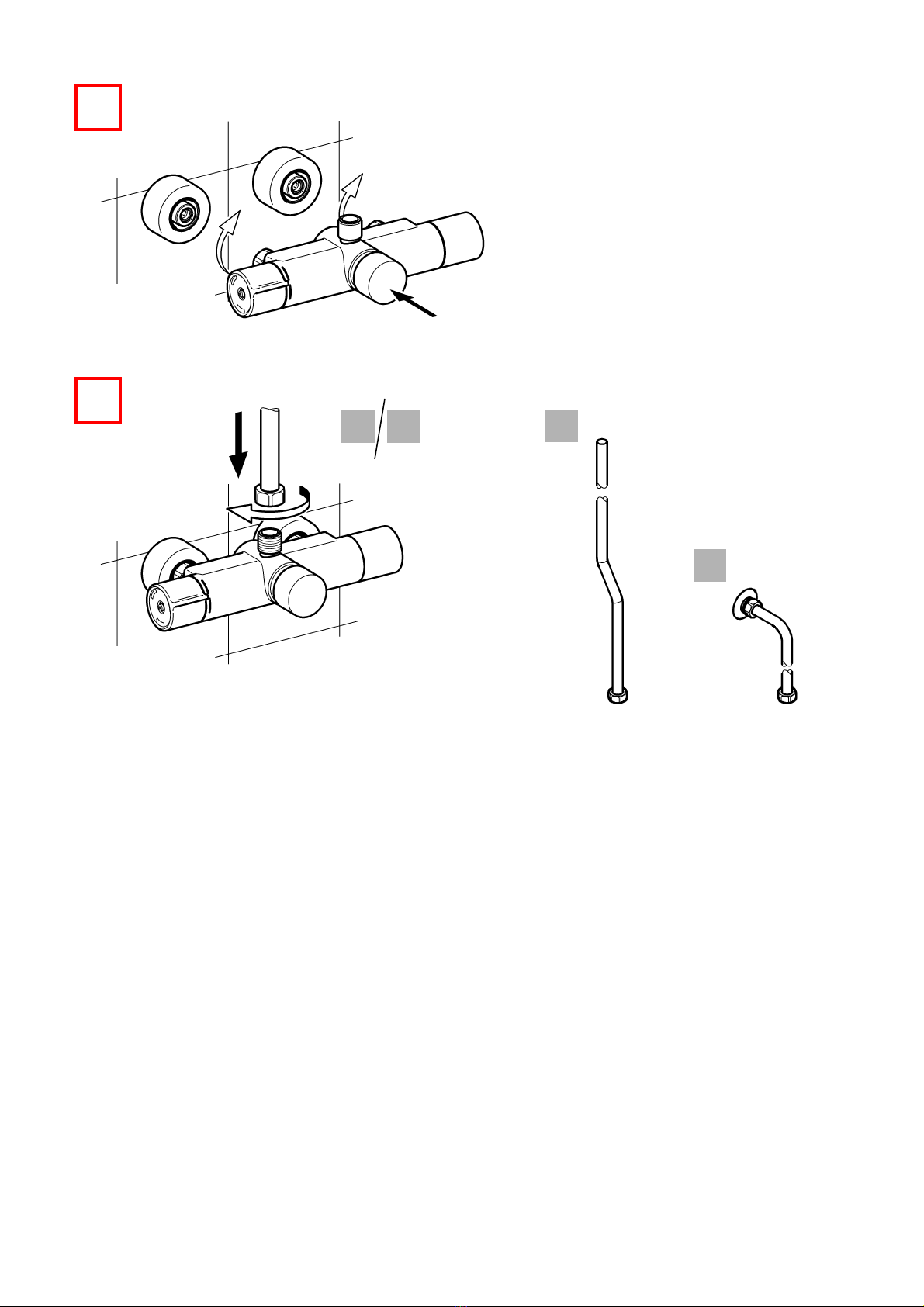

A B

ZMI_001_2030040291-F5ST2009_#SALL_#AQU_#V2.fm

- 10 -

910 11

–

3 9

> 43 °C

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Franke Küchen- und Badezimmerausstattung Handbücher

Franke

Franke F5S-Therm F5ST2009 Bedienungsanleitung

Franke

Franke SIRIUS 115.0476.760 Bedienungsanleitung

Franke

Franke ACTIVE PLUS FF3800 Bedienungsanleitung

Franke

Franke F5LT2017 Bedienungsanleitung

Franke

Franke F5 Series Bedienungsanleitung

Franke

Franke AQRM170 Bedienungsanleitung

Franke

Franke Little Butler LB5100 Series Bedienungsanleitung

Franke

Franke RODX612E Bedienungsanleitung

Franke

Franke MARIS MRG 610-37 Bedienungsanleitung

Franke

Franke ABSINTHE FFP5290SB Bedienungsanleitung

Franke

Franke F4LT1009 Bedienungsanleitung

Franke

Franke FUJI FFPD20400 Bedienungsanleitung

Franke

Franke AQUAJET-Comfort SHAC0011 Bedienungsanleitung

Franke

Franke ASCONA TAP Bedienungsanleitung

Franke

Franke F5ET2010 Bedienungsanleitung

Franke

Franke ABSINTHE BAR FFB5290SB Bedienungsanleitung

Franke

Franke MINERVA 119.0179.533 Bedienungsanleitung

Franke

Franke AQUAJET-COMFORT SHAC0007 Bedienungsanleitung

Franke

Franke AQUA202 Bedienungsanleitung

Franke

Franke F5SV1004 Bedienungsanleitung

Franke

Franke F5LT1033 Bedienungsanleitung

Franke

Franke F3EM1022 Bedienungsanleitung

Franke

Franke PROTRONIC-C AQRE130 Bedienungsanleitung

Franke

Franke F5LM1004 Bedienungsanleitung

Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken

Grohe

Grohe BRIDGEFORD 33 870 Bedienungsanleitung

Hans Grohe

Hans Grohe Zenio Metro 31811000 Bedienungsanleitung

Gröne

Gröne Zedra 32 555 Bedienungsanleitung

Transform

Transform QL045 Bedienungsanleitung

Sanela

Sanela SLU 09PTB Bedienungsanleitung

Glacier bay

Glacier bay FP4A0052BNV Montageanleitung

Lefroy Brooks

Lefroy Brooks C1-1400 Montageanleitung

Grohe

Grohe Rapido E Bedienungsanleitung

Danze

Danze D302455 Bedienungsanleitung

Waterworks

Waterworks CEKM30 Merkblatt

Helvex

Helvex Omega TV-298 Bedienungsanleitung

Tribata.

Tribata. GEORGIAN G5393 Bedienungsanleitung

Alpha Bidet

Alpha Bidet Alpha One Bedienungsanleitung

InSinkErator

InSinkErator H/HC3300 Installationshandbuch

Clou

Clou Xo type 1 Bedienungsanleitung

Kohler

Kohler Contra 26448T-4 Bedienungsanleitung

Grohe

Grohe Bridgeford 20 158 Bedienungsanleitung

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung
