Free Spirits 307597 Bedienungsanleitung
ISTRUZIONI - INSTRUCTION - ANLEITUNG - INSTRUCCIONES - INSTRUCTIONS
Tel. 0039 (0)445-390437
Fax 0039 (0)445-395539
307597
Kit trasmissione a cinghia Triumph Bobber
Triumph Bobber Belt conversion kit
Riemenantrieb Kit für Triumph Bobber
Kit de transmisión a correa para Triumph Bobber
Transmission par courroie pour Triumph Bobber
Email [email protected]
Site: www.freespirits.it
2

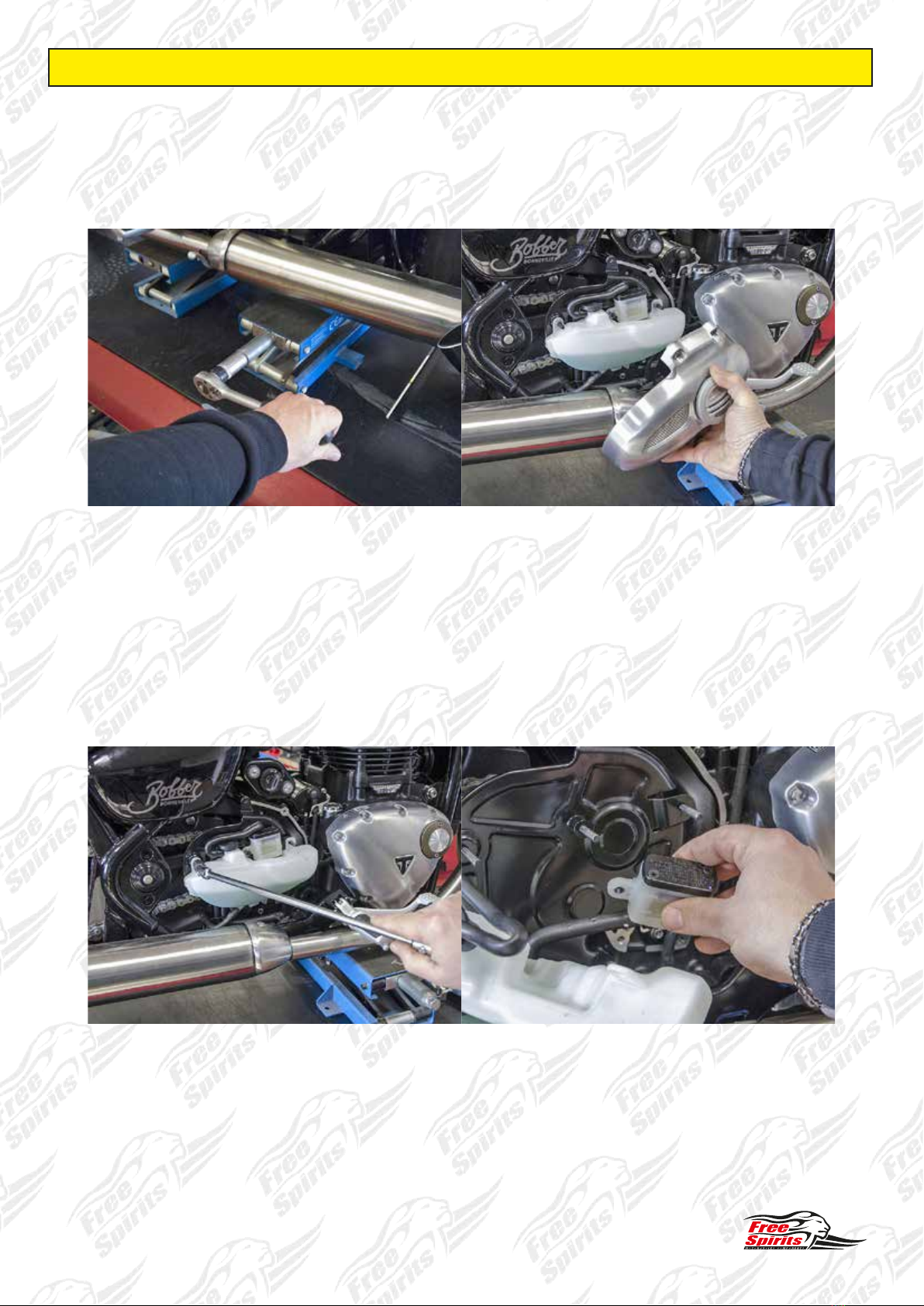

ATTENZIONE ! - ATTENTION ! - ACHTUNG ! - ATENCIÓN ! - ATTENTION !
IT) Issare stabilmente il motociclo e rimuovere il copripignone.
EN) Support the bike and remove pinion cover.
D) Hieven den Motorrad und entfernen die Ritzelabdeckung.
S) Levantar de forma estable la moto y remover el cubre piñón.
F) Soutenir la moto et retirer le couvercle pignon.
1
2
Per le operazioni di smontaggio e rimontaggio di parti originali attenersi scrupolosamente al manuale di ofcina.
For disassemble and replacement OEM parts use the workshop manual
Für den Ausbau und den Einbau den OEM Teilen muss man das Werkstatthandbuch aufmerksam befolgen.
Para las operaciones de desmontaje y remontaje de partes originales usar escrupolosamente el manual de taller.
Pour le démontage et le remontage des pièces d’origine suivre attentivement le manuel d’atelier.
IT) Rimuovere il vaso di espansione e il serbatoio freno.
EN) Remove coolant expansion tank and brake reservoir.
D) Entfernen das Ausdehnungsgefäß und das Bremsbehälter.
S) Remover el vaso de expansión y el depósito del freno.
F) Retirez le vase d’expansion et le réservoir de frein.
3
3

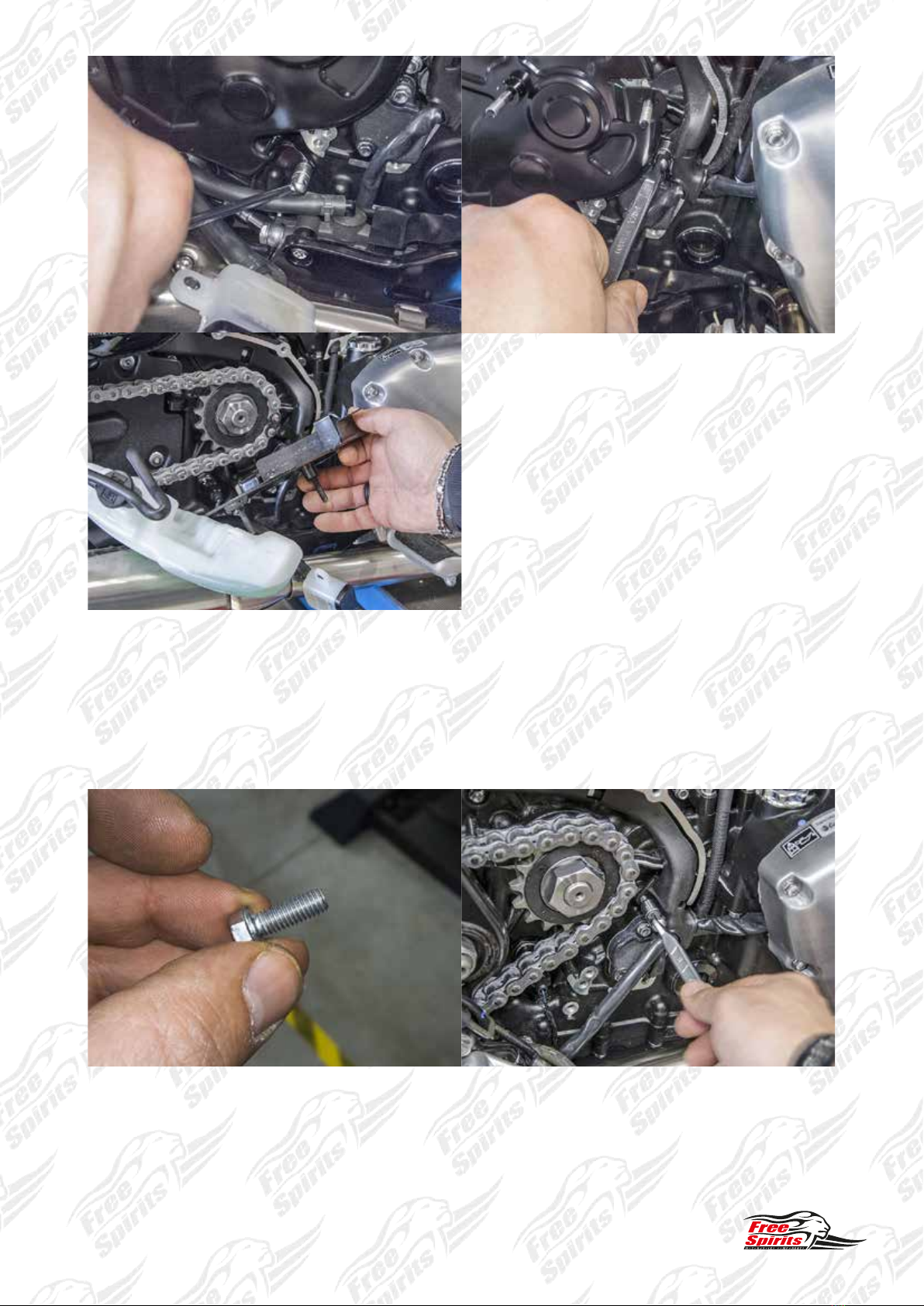

IT) Rimuovere la staffa come da foto.
EN) Remove bracket as photos.
D) Entfernen den Halter wie auf dem Bild.
S) Remover la abrazadera como en la foto.
F) Retirez le support que les photos.
4
IT) Fissare il bullone come da foto.
EN) Fasten bolt as photo.
D) Befestigen die Bolzen wie auf dem Bild.
S) Fijar el perno como en la foto.
F) Fixer le boulon que les photo.
4
5

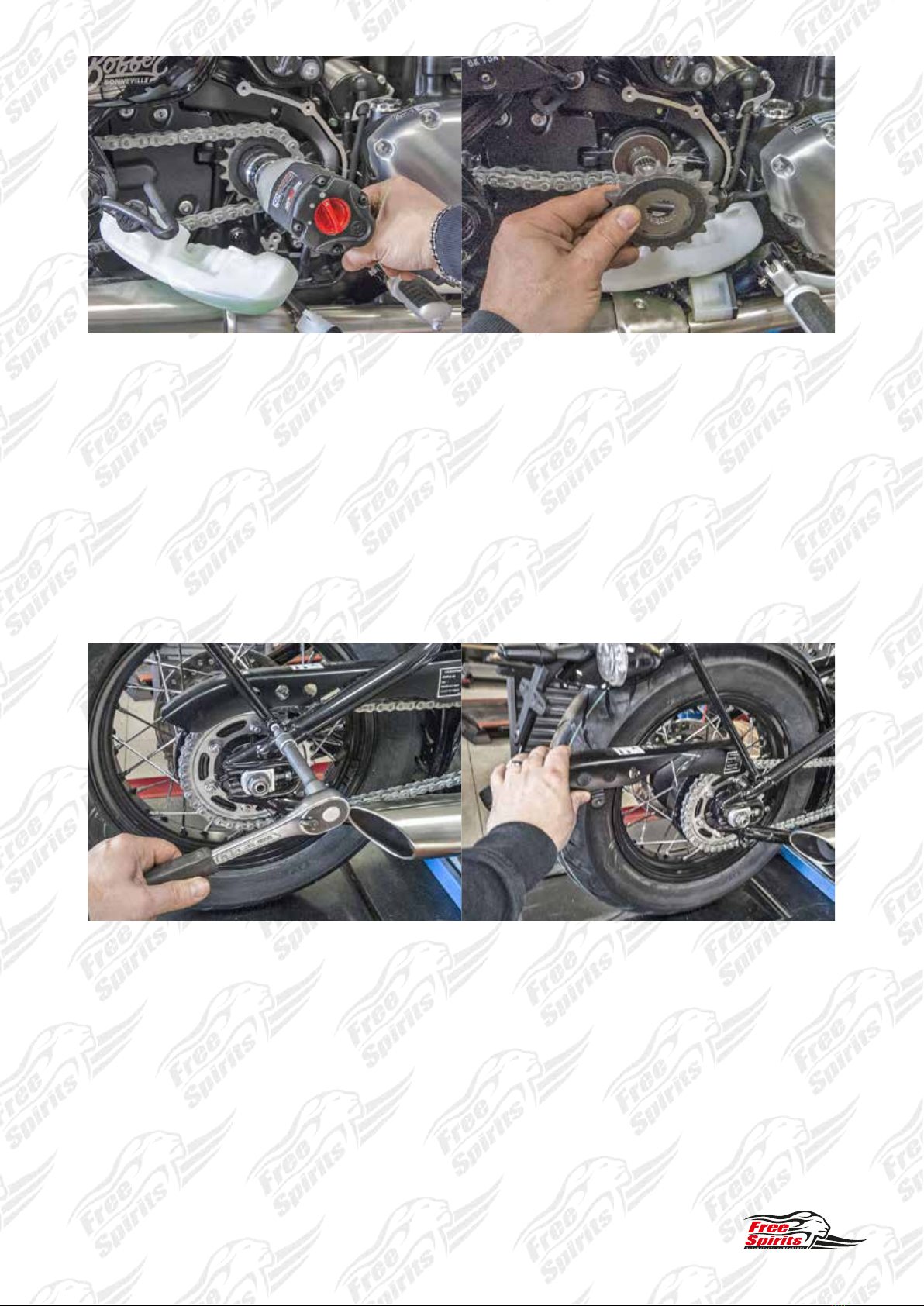

IT) Rimuovere il pignone.
EN) Remove pinion.
D) Entfernen das Ritzel
S) Remover el piñón.
F) Retirer le pignon.
6
IT) Rimuovere il carter catena.
EN) Remove the chain guard.
D) Entfernen die Ketteabdeckung.
S) Remover el cárter cadena.
F) Retirez le couvercle de la chaîne.
5
7

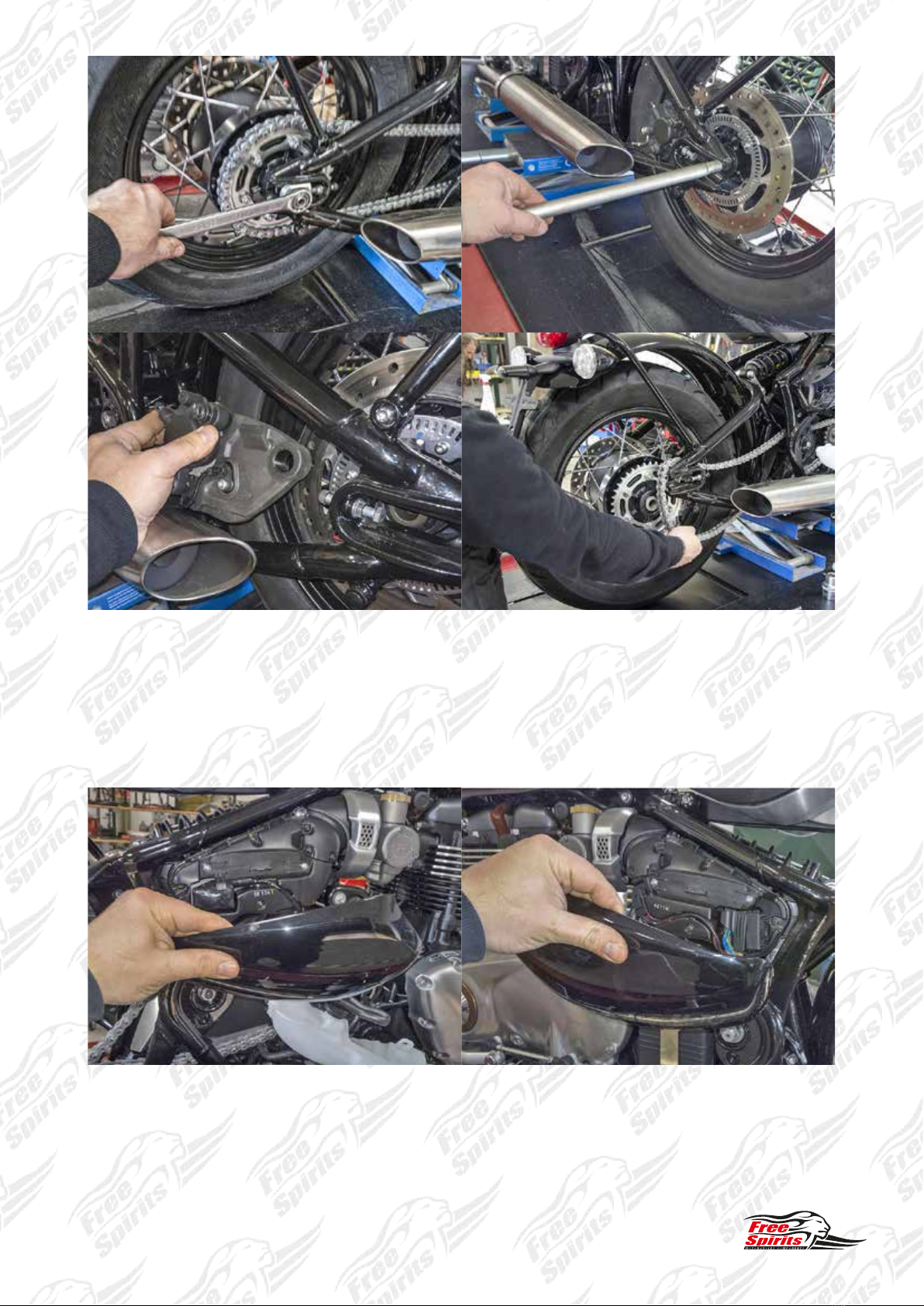

IT) Rimuovere la ruota posteriore.
EN) Remove rear wheel.
D) Entfernen das hintere Rad.
S) Remover la rueda posterior.
F) Retirer la roue arrière.
8
IT) Rimuovere i pannelli laterali.
EN) Remove side panels.
D) Entfernen die seitliche Platten.
S) Remover los paneles laterales.
F)
R
etirez les panneaux latéraux.
6
9
IT) Rimuovere i tappi come da foto.
EN) Remove cups as photo.
D) Entfernen die kappen wie auf dem Bild.
S) Remover los tapones como en las fotos.
F) Retirer les bouchons que les photos.
10
IT) Rimuovere il perno del forcellone.
EN) Remove swingarm axle.
D) Entfernen das Federbeinstift.
S) Remover el perno de la horquilla trasera.
F) Retirez le pivot de bras oscillant.
7
11
12

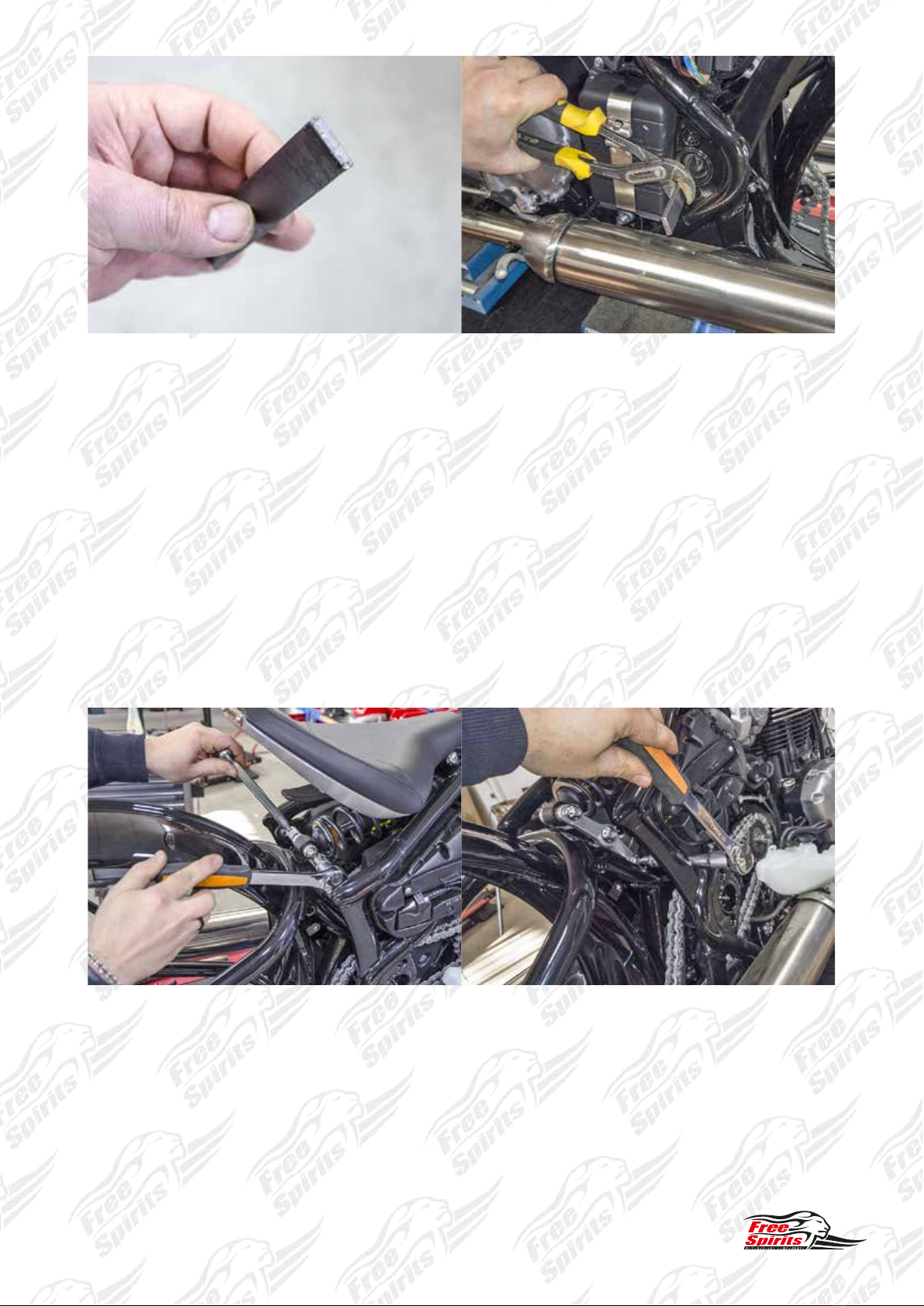

IT) Con utensile apposito o eventualmente autocostruito (sez. 5x20 mm.)
ruotare in senso antiorario la boccola di centraggio.
EN) With a special tool or eventually homebuilt (sect. 5 x 20 mm.) turn
counterclockwise the centering bushing.
D)
Mit einem dazu bestimmte oder selbst gemacht Werkzeug (Schnitt 5x20)
Drehen den Zentrierungbuchse gegen den Uhrzeigersinn.
S)
Con una herramienta aposta o eventualmente autoconstruida (sec. 5x20 mm.)
girar en sentido antihorario el buje de centraje.
F)
Avec outil spécial ou éventuellement construction artisanale (sect. 5 x 20 mm.)
tourner antihoraire la douille de centrage.
IT) Allentare i bulloni dell’ammortizzatore come da foto.
EN) Loosen shock absorber bolts as photos.
D) Lösen den Bolzen des Stoßdämpfers wie auf dem Bild.
S) Aojar los pernos como en la foto.
F) Desserrer les boulons d’amortisseur que les photos.
8
13
14
IT) Rimuovere il forcellone.
EN) Remove swingarm.
D) Entfernen das Federbein.
S) Remover la horquilla trasera.
F) Retirer le bras oscillant.
IT) Rimuovere la batteria.
EN) Remove the battery.
D) Entfernen die Batterie.
S) Remover la batería.
F) Retirez la batterie.
9
15
IT) Rimuovere la cover in plastica.
EN) Remove plastic cover.
D) Entfernen die Kappe aus Plastik.
S) Remover la tapa de plástico.
F) Retirer le couvercle en plastique.
16

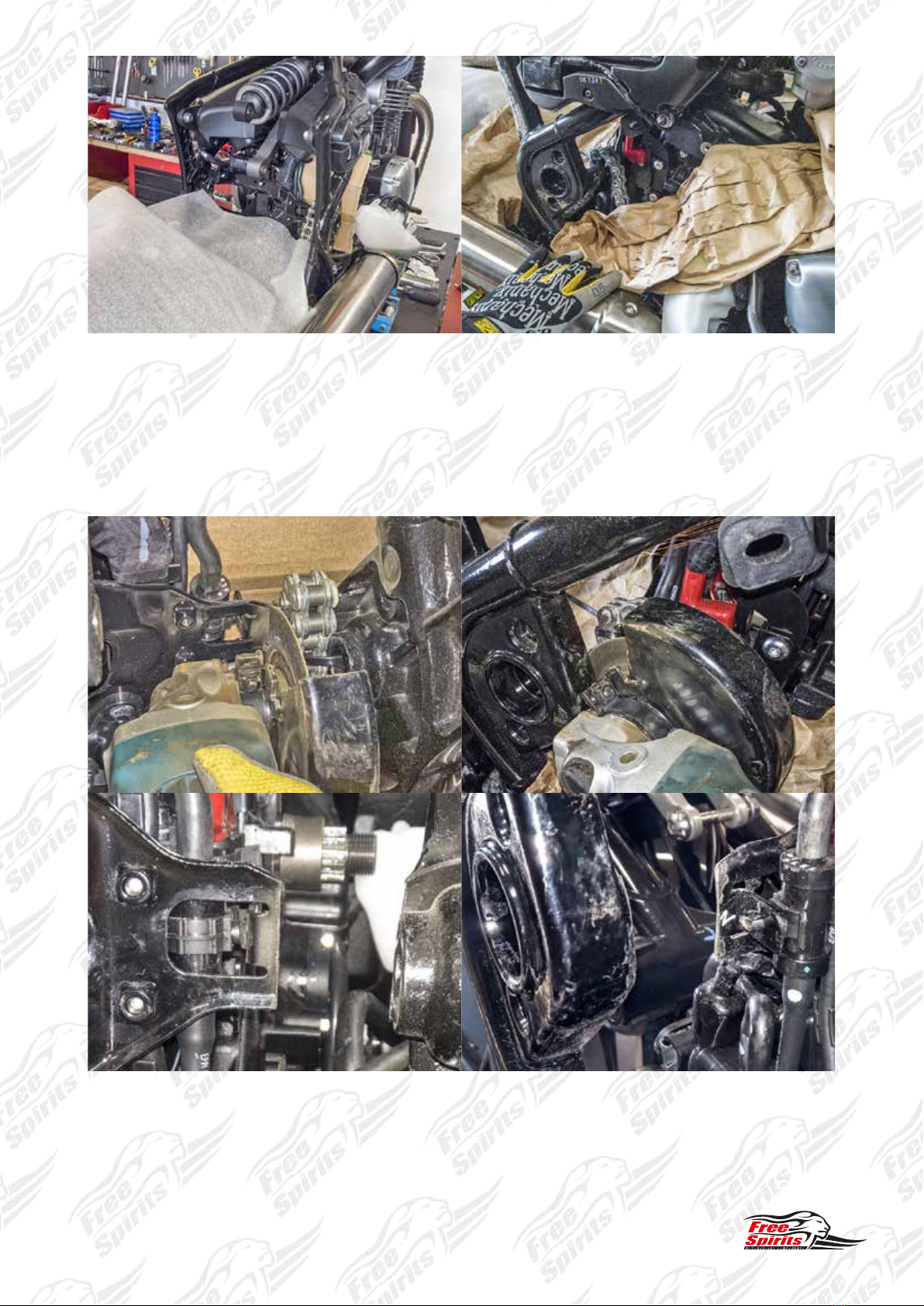

IT) É assolutamente necessario tagliare nei punti indicati.
EN) It is absolutely necessary to cut the points indicated.
D) Man muss den angezeignete Punkte schneiden.
S) Es absolutamente necesario cortar en los puntos indicados.
F) Il est absolument nécessaire de couper sur les points indiqués.
10
18
17
IT) Tagliare come da foto.
EN) Cut as photos.
D) Scheiden wie auf dem Bild.
S) Cortar como en la foto.
F) Découpez que les photos.
IT) Proteggere accuratamente l’area di lavoro.
EN) Carefully protect the work area.
D) Schützen die Arbeitszone.
S) Proteger cuidadosamente el área de trabajo.
F) Protéger soigneusement la zone de travail.
