Frico AGS5500 Bedienungsanleitung

AGS5500 / AGR5500

Original instructions

.... 17

SE .... 21

GB .... 24

NO .... 28

FR .... 32

.... 36

ES .... 40

NL .... 44

IT .... 48

PL .... 52

AGS5500

AGR5500

AGS5500/AGR5500

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и

таблиц. Перевод встречающегося там текста приведен в разделе RU.

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

The introduction pages consist mainly of pictures. For translation of the

English texts used, see the respective language pages.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de

engelske tekstene, se de respektive språksidene

Les pages de présentation contiennent principalement des images. Pour la

traduction des textes, consulter la page correspondant à la langue souhaitée.

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung

der verwendetenTexte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

Las páginas introductorias contienen básicamente imágenes. Consulte la

traducción de los textos en inglés que las acompañan en las páginas del

idioma correspondiente.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen.Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Le pagine introduttive contengono prevalentemente immagini. Per le

traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

AGS5500/AGR5500

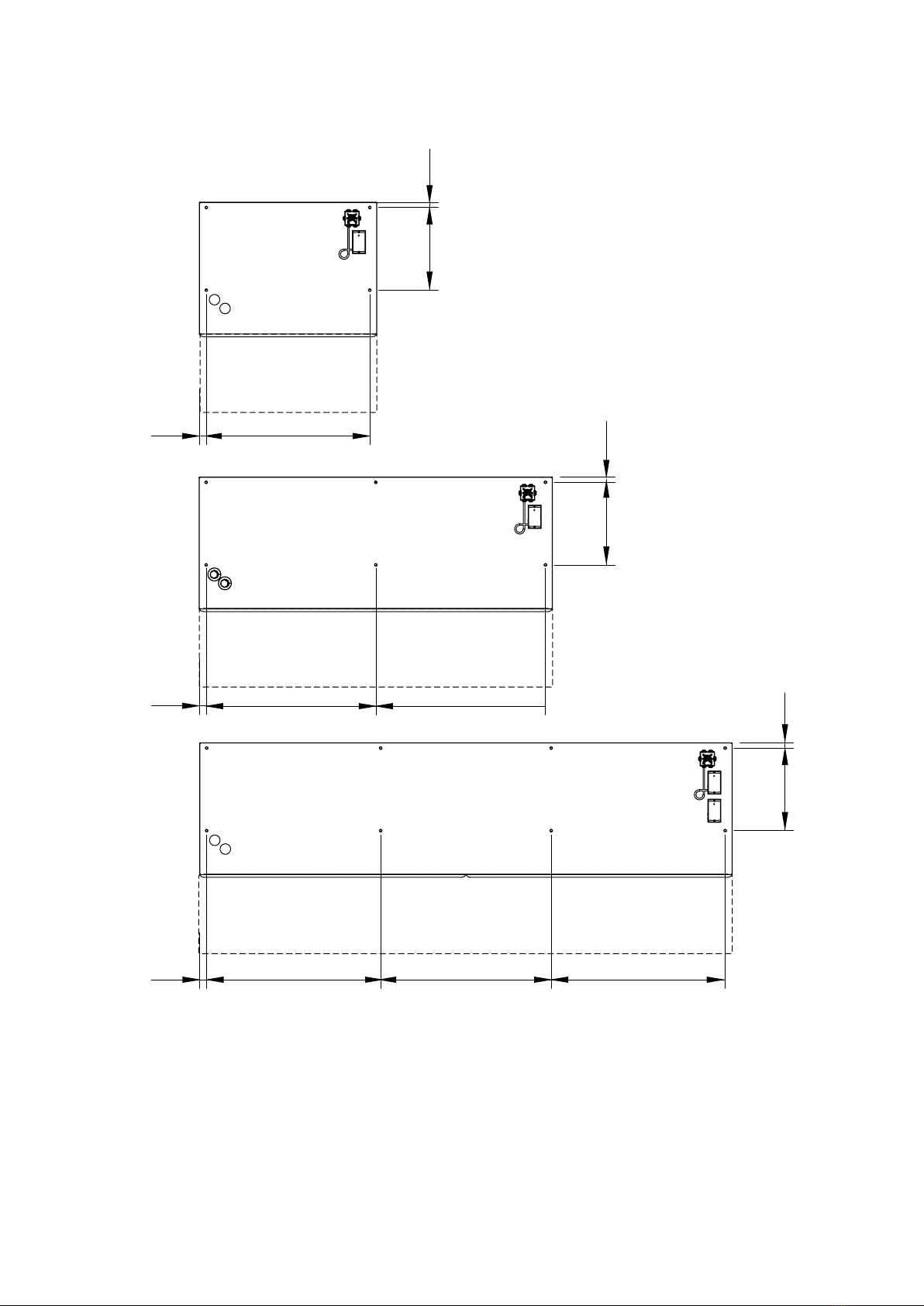

Fig.1A. Dimensions AGS5500

L766

4087

147

500

450

1,5 m: 4 x M10

2, 2,5 m: 6 x M10

3 m: 8 x M10

605

555

[mm]

AGS5515 1515

AGS5520 2010

AGS5525 2520

AGS5530 3030

PC board (2 x for AGS5525/5530)

WL WH

AGS5515 DN25 (1") DN20 (3/4")

AGS5520 DN32 (1 1/4") DN25 (1")

AGS5525 DN32 (1 1/4") DN32 (1 1/4")

AGS5530 DN40 (1 1/2") DN32 (1 1/4")

Inside thread

SIRe

AGS5500

AGS5500/AGR5500

500

555

605

147

1200

470

450

1,5 m: 4 x M10

2, 2,5 m: 6 x M10

3 m: 8 x M10

[mm]

AGR5515 1515

AGR5520 2010

AGR5525 2520

AGR5530 3030

WL WH

AGR5515 DN25 (1") DN20 (3/4")

AGR5520 DN32 (1 1/4") DN25 (1")

AGR5525 DN32 (1 1/4") DN32 (1 1/4")

AGR5530 DN40 (1 1/2") DN32 (1 1/4")

Inside thread

AGR5500

Fig.1B. Dimensions AGR5500

AGS5500/AGR5500

500

555

605

147

1200

470

450

1,5 m: 4 x M10

2, 2,5 m: 6 x M10

3 m: 8 x M10

93040

470 30

470

965 965

990 990

970

AGR5500

Fig.1C.

AGS5500/AGR5500

1 2 3

Fig. 3. Installation alternatives

Fig. 4A. AGS5500: Open the unit

min 200

min 80

Fig. 2. Minimum distance

Fig. 4B. AGR5500: Open the unit

1 2 3

AGS5500/AGR5500

20 mm

AGS/AGR5500 + GWB640

GWB640

640

120

Type Wall bracket

GWB640

AGS5515/AGR5515 2 pcs

AGS5520/AGR5520 3 pcs

AGS5525/AGR5525 3 pcs

AGS5530/AGR5530 4 pcs

Fig. 5.Wall bracket GWB640

AGS5500/AGR5500

SIReBN

SIReAC

SIReAA

SIReRTX 70x33x23 mm

SIReUR 114x70x50 mm

SIReWTA

SIReCJ4

SIReCJ6

SIReCC603 3 m

SIReCC605 5 m

SIReCC610 10 m

SIReCC615 15 m

SIReCC640 40 m

SIReCC403 3 m

SIReCC405 5 m

SIReCC410 10 m

SIReCC415 15

SIRe

SIReBN

SIReAC/SIReAA

SIReRTX

SIReUR

SIReWTA

SIReCC

SIReCJ4/SIReCJ6

VKF15LF

DN15

VKF15NF

DN15

VKF20

DN20

VKF25

DN25

VKF32

DN32

SD230

BPV10

SDM24

ST23024

VOT15 DN15

VOT20 DN20

VOT25 DN25

VKF

SDM24 ST23024

SD230 BPV10

VKF

VLSP VLP

VOT

GWB640 AGS/AGR5500

L: 640 mm

GP1010 AGS/AGR5500

L: 1 m

AGR55XTT15 AGR5515

H: 133-200 mm

AGR55XTT20 AGR5520

H: 133-200 mm

AGR55XTT25 AGR5525

H: 133-200 mm

AGR55XTT30 AGR5530

H: 133-200 mm

GWB640

GP1010 AGR55XTT

See separate manual

Accessories

AGS5500/AGR5500

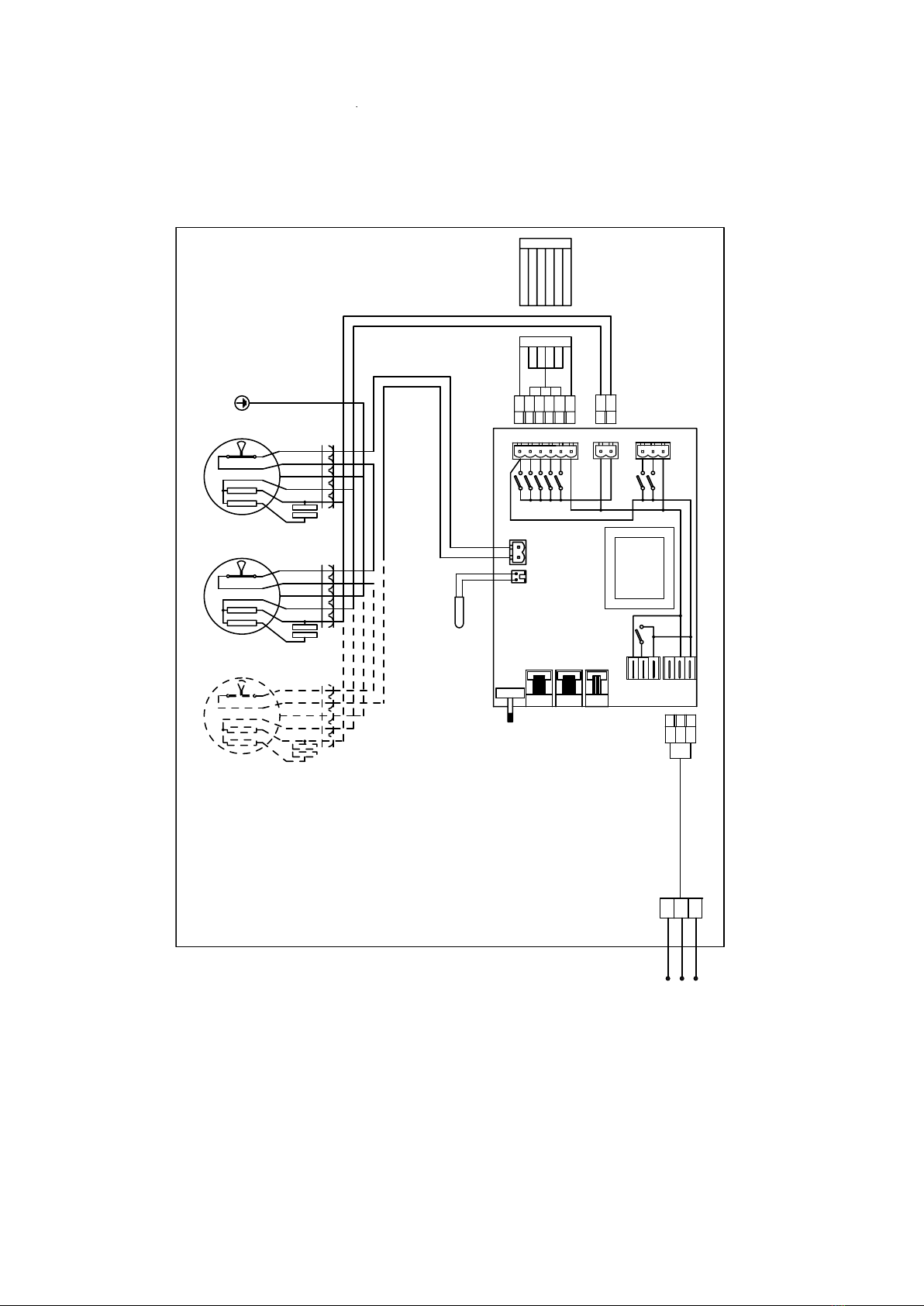

AGS5515/AGR5515, AGS5520/AGR5520

C°

H1 H2N

Id RoomC2 C1 Actuator 230V Supply 230V

PE L

Heating

N F2 F3F1 F4 F5

Trafo

Motor

SIRe B1N

Trafo

Motor

protection

Internal

sensor

AGS/AGR5520

AGS/AGR5515

C°

Black

Blue

230V

200V

175V

145V

120V

100V

Transformer

230V

200V

175V

145V

120V

100V

Transformer

Yellow

Red

Brown

Black

Green

Orange

Blue

230V~

AGS5500/AGR5500

AGS5525/AGR5525, AGS5530/AGR5530

C°

H1 H2N

Id RoomC2 C1 Actuator 230VSupply 230V

PE L

Heating

N F2 F3F1 F4 F5

Trafo

Motor

SIRe B1N

Trafo

Motor

protection

Internal

sensor

C°

H1 H2N

Id RoomC2 C1 Actuator 230VSupply 230V

PE L

Heating

N F2 F3F1 F4 F5

Trafo

Motor

SIRe B1N

Trafo

Motor

protection

Internal

sensor

C°

Black

Blue

230V

200V

175V

145V

120V

100V

Transformer

230V

200V

175V

145V

120V

100V

Transformer

Yellow

Red

Brown

Black

Green

Orange

Blue

Black

Blue

230V

200V

175V

145V

120V

100V

Transformer

AGS/AGR5530

AGS/AGR5525

230V~
