Frico AR3200 Bedienungsanleitung

AR3200

.... 19

SE .... 24

Original instructions

.... 28

FR .... 38

.... 44

.... 33

.... 49

IT .... 54

NL .... 59

PL .... 64

AR3200

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

The introduction pages consist mainly of pictures. For translation of the

English texts used, see the corresponding language pages.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de

engelske tekstene, se de respektive språksidene

Les pages de présentation contiennent principalement des images. Consulter

la page correspondant à la langue souhaitée.

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung

der verwendetenTexte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

Las páginas introductorias contienen básicamente imágenes. Consulte la

traducción de los textos en inglés que las acompañan en las páginas del

idioma correspondiente.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen. Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Le pagine introduttive contengono prevalentemente immagini. Per le

traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и

таблиц. Перевод встречающегося там текста приведен в разделе RU.

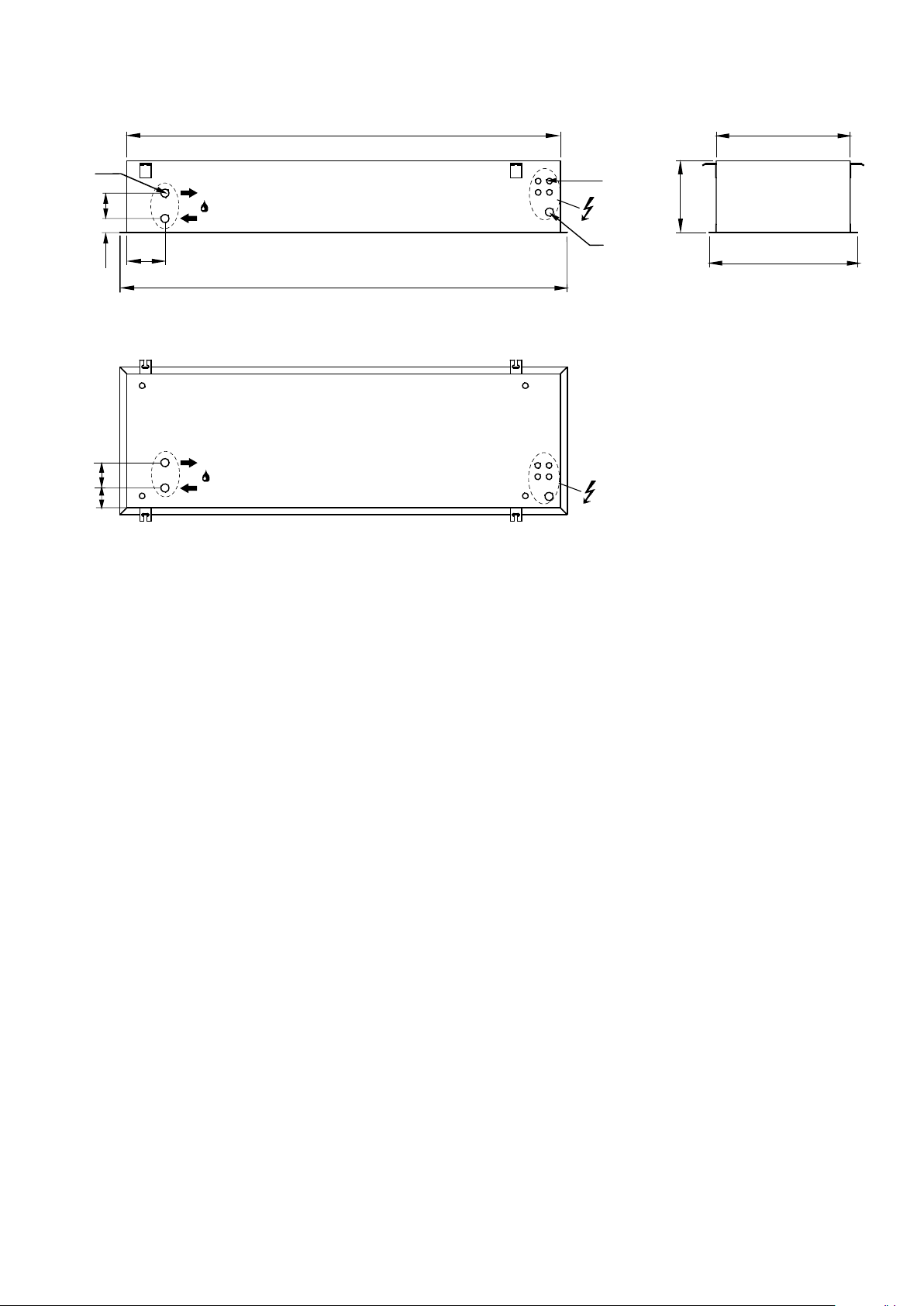

AR3200

1028 / 1538 / 2028

1078 / 1588 / 2078

475

525

256

135

ø29

ø20

ø29

AR3200

244

134

933 805

156

525

805 / 1315

157

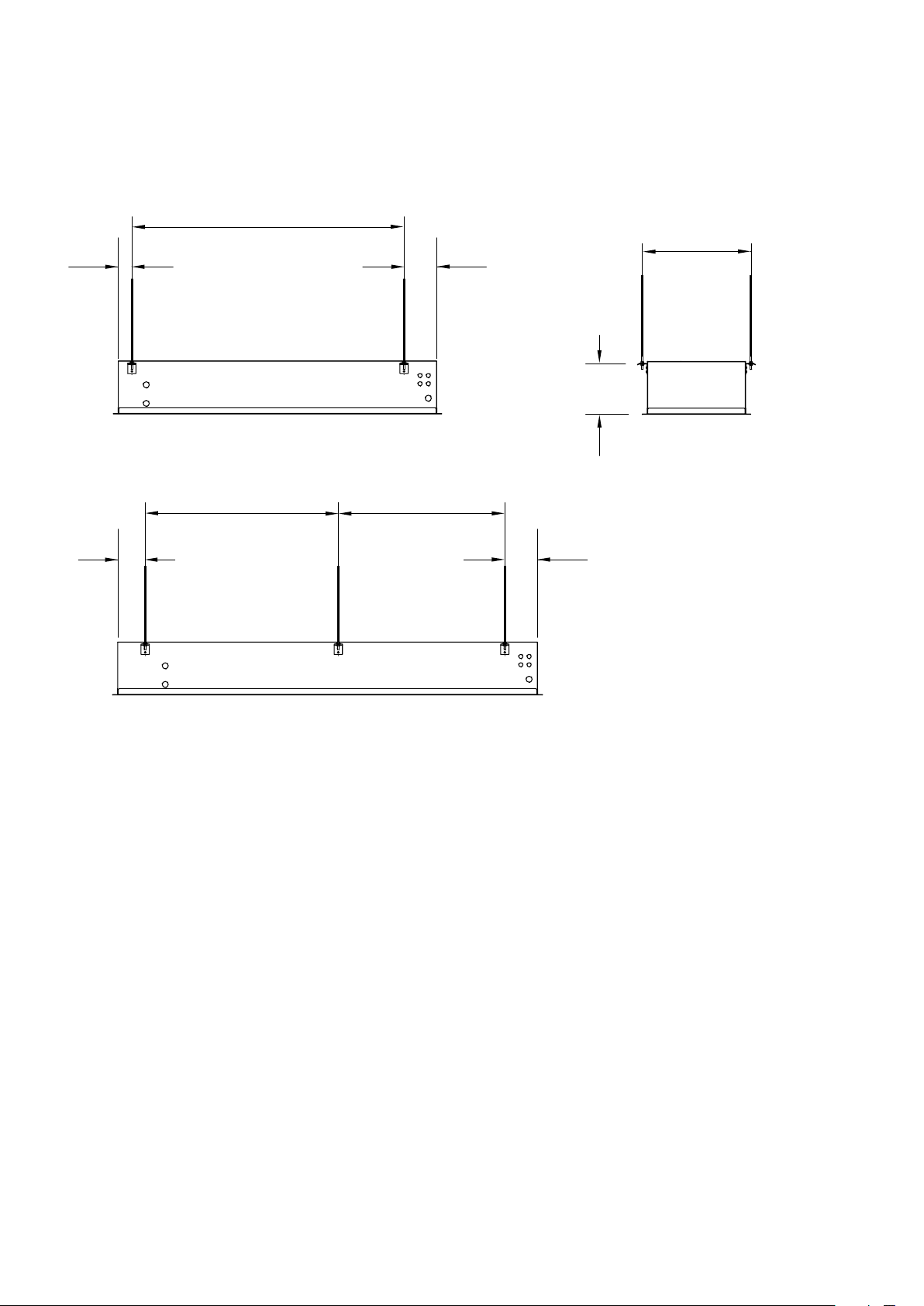

Mounting on threaded bars outside the unit

AR3220

AR3210 / AR3215

Front view

Side view

AR3200

Fig. 1b. Mounting on threaded bars outside the unit.

Mounting on threaded bars outside the unit

Fig. 1a: Mounting brackets on delivery.

AR3220

AR3200

Mounting on threaded bars inside the unit

Fig. 2a: Mounting brackets on delivery.

124

392

E/A: 932

W: 848

E/A: 851

W: 935

121

124

850 / 1360

Top view

Side view

AR3220

AR3210 / AR3215

124

392

E/A: 932

W: 848

E/A: 851

W: 935

121

124

850 / 1360

AR3200

Mounting on threaded bars inside the unit

Fig. 2c. Location of the mounting brackets on the inside of the unit.

AR3220

AR3210, AR3215 4x

Fig. 2d. In order to mount the brackets, remove the service hatch, outlet grille and covering plates.

AR3220

Fig. 2b. Mounting on threaded bars inside the unit.

AR3200

Fig. 3a: Snap ﬁxings

90°

Service hatch

Fig. 3b: Open the unit.

Fig. 4:Terminal box inside unit.

PA34TR PA34CB

PA34VD

FHDN15

Accessories

PA34TR15 AR3210, AR3215, 1 m

PA34TR20 AR3220, 1 m

PA34CB15 AR3210, AR3215

PA34CB20 AR3220

PA34VD15 AR3210, AR3215

PA34VD20 AR3220

PAMLK AR3200

FHDN15 AR3200W PAMLK

AR3200

SIReBN

SIReAC

SIReAA

SIReRTX 70x33x23 mm

SIReUR 114x70x50 mm

SIReWTA

SIReCJ4

SIReCJ6

SIReCC603 3 m

SIReCC605 5 m

SIReCC610 10 m

SIReCC615 15 m

SIReCC640 40 m

SIReCC403 3 m

SIReCC405 5 m

SIReCC410 10 m

SIReCC415 15

SIRe

SIReB

SIReAC/SIReAA

SIReRTX

SIReUR

SIReWTA

SIReCC

SIReCJ4/SIReCJ6

VMO15LF

DN15

VMO15NF

DN15

VMO20

DN20

VMO25

DN25

VMOP15LF

DN15

VMOP15NF

DN15

VMOP20

DN20

VMOP25

DN25

VOS15LF DN15

VOS15NF

DN15

VOS20

DN20

VOS25

DN25

VOSP15 LF

DN15

VOSP15NF

DN15

VOSP20

DN20

VOSP25

DN25

VOT15 DN15

VOT20 DN20

VOT25 DN25

VMT15 DN15

VMT20 DN20

VMT25 DN25

VAT

VOS VOSP

VMO VMOP

VOT

VMT

VAT

AR3200

*1) Lowest/highest airﬂow of totally 3 fan steps.

*2) Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent absorption area: 200 m². At

lowest/highest airﬂow

*3) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airﬂow.

*4) Applicable at water temperature 60/40 °C, air temperature, in +18 °C.

Type Output

steps

[kW]

Airﬂow*1

[m3/h]

∆t*3

[°C]

Sound

level*2

[dB(A)]

Tension

motor

[V]

Amperage

motor

[A]

Tension [V]

Amperage [A]

(heat)

Length

[mm]

Weight

[kg]

AR3210E05 2/3/5 1000/1800 15/8 43/57 230V~ 0,7 230V~/21,7

400V3N~/7,2

1078 30

AR3210E08 3/5/8 1000/1800 24/13 43/57 230V~ 0,7 400V3N~/11,6 1078 31

AR3215E08 3/5/8 1600/2900 15/8 43/57 230V~ 1,3 400V3N~/11,6 1588 41

AR3215E12 4/8/12 1600/2900 22/12 43/57 230V~ 1,3 400V3N~/17,3 1588 42

AR3220E10 3/7/10 2100/3900 14/8 44/60 230V~ 1,6 400V3N~/14,5 2078 57

AR3220E16 6/10/16 2100/3900 23/12 44/60 230V~ 1,6 400V3N~/23,1 2078 59

Protection class A3200 E: IP20.

Protection class A3200 A/W: IP21.

CE compliant.

3Electrical heat - AR3200 E

Technical speciﬁcations

Type Output

[kW]

Airﬂow*1

[m3/h]

Sound

level*2

[dB(A)]

Tension

motor

[V]

Amperage

motor

[A]

Length

[mm]

Weight

[kg]

AR3210A 0 1000/1800 43/57 230V~ 0,7 1078 29

AR3215A 0 1600/2900 43/57 230V~ 1,3 1588 40

AR3220A 0 2100/3900 44/60 230V~ 1,6 2078 55

1Ambient, no heat - AR3200 A

Type Output

[kW]

Airﬂow*1

[m3/h]

∆t*3

[°C]

Water

volume

[l]

Sound

level*2

[dB(A)]

Tension

motor

[V]

Amperage

motor

[A]

Length

[mm]

Weight

[kg]

AR3210W 8,2 1000/1500 19/16 1,1 44/53 230V~ 0,6 1078 30

AR3215W 14 1700/2600 19/16 1,7 48/56 230V~ 1,0 1588 41

AR3220W 18 2500/3150 18/17 2,3 50/56 230V~ 1,2 2078 56

2Water heat - AR3200 W
