Frico AR3200C Bedienungsanleitung

AR3200C

.... 19

SE .... 26

Original instructions

.... 33

FR .... 48

.... 56

.... 41

.... 64

IT .... 72

NL .... 80

PL .... 88

.... 96

DK .... 103

The introduction pages consist mainly of pictures. For translation of the

English texts used, see the respective language pages.

Les pages de présentation contiennent principalement des images. Pour la

traduction des textes en anglais, consultez la page correspondante à la langue

souhaitée.

AR3200C

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de

engelske tekstene, se de respektive språksidene

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung

der verwendetenTexte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

Las páginas introductorias contienen básicamente imágenes. Consulte la

traducción de los textos en inglés que las acompañan en las páginas del

idioma correspondiente.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen. Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Le pagine introduttive contengono prevalentemente immagini. Per le

traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и

таблиц. Перевод встречающегося там текста приведен в разделе RU.

Introduktionssiderne består hovedsageligt af billeder. For oversættelse af de

engelske tekster, se siderne for de respektive sprog.

Esittelysivut koostuvat lähinnä kuvista. Suvuilla olevien enlanninkielisten

sanojen käännökset löytyvät ko. kielisivuilta.

AR3200C

[mm]

AR3210C 1078 1028

AR3215C 1588 1538

AR3220C 2078 2028

475

525

256

1, 1,5 m:4 x M8

2 m: 6 x M8

ø29

135

AR3200C

244

134

933 805

156

525

805 / 1315

157

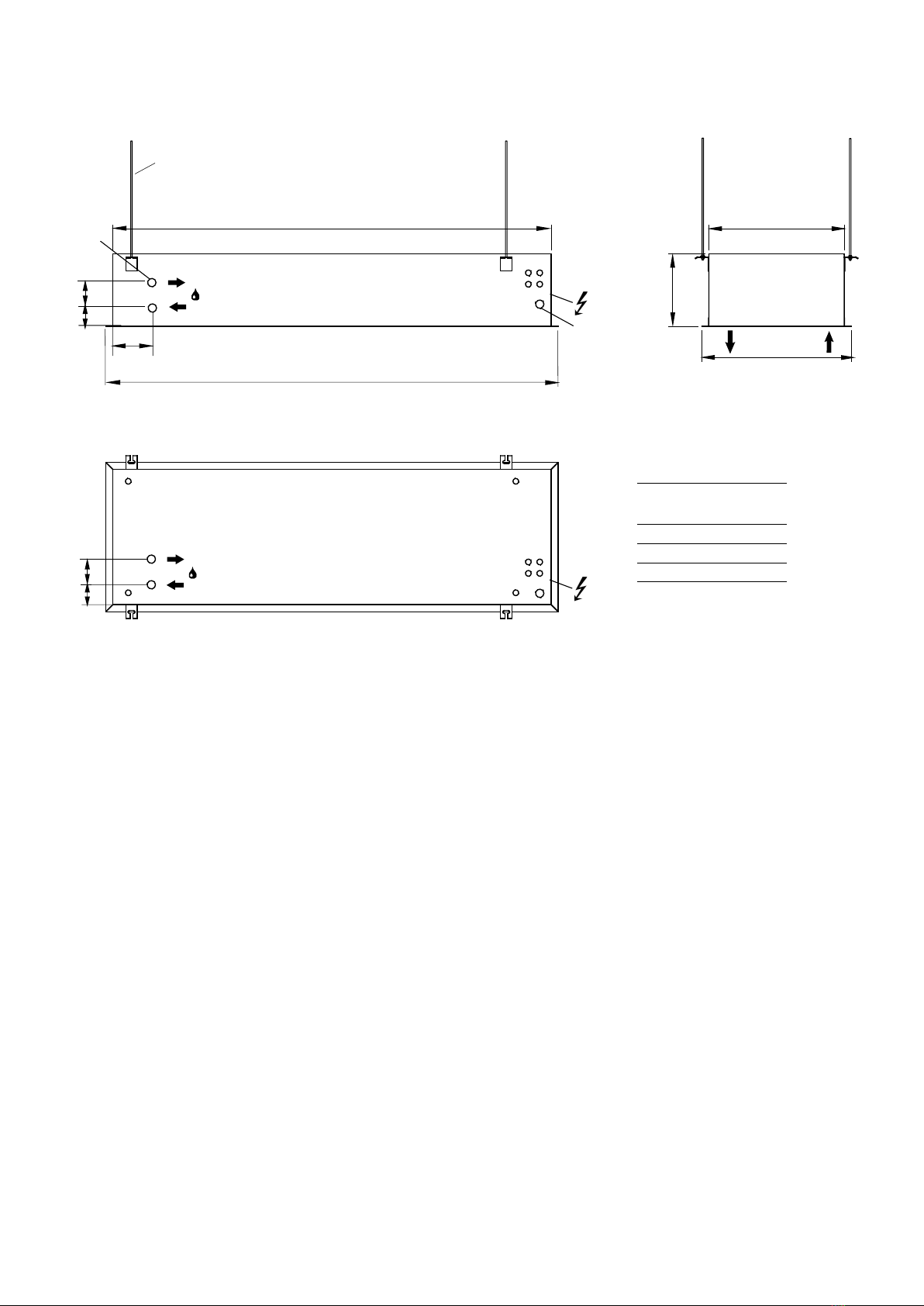

Mounting on threaded bars outside the unit

AR3220C

AR3210C / AR3215C

Front view

Side view

AR3200C

Fig. 1b. Mounting on threaded bars outside the unit.

Mounting on threaded bars outside the unit

Fig. 1a: Mounting brackets on delivery.

AR3220C

AR3200C

Mounting on threaded bars inside the unit

Fig. 2a: Mounting brackets on delivery.

124

392

E/A: 932

W: 848

E/A: 851

W: 935

121

124

850 / 1360

Top view

Side view

AR3220C

AR3210C / AR3215C

124

392

E/A: 932

W: 848

E/A: 851

W: 935

121

124

850 / 1360

AR3200C

Mounting on threaded bars inside the unit

Fig. 2c. Location of the mounting brackets on the inside of the unit.

AR3220C

AR3210C, AR3215C 4x

Fig. 2d. In order to mount the brackets, remove the service hatch, outlet grille and covering plates.

AR3220C

Fig. 2b. Mounting on threaded bars inside the unit.

AR3200C

Fig. 3a: Snap ﬁxings

90°

Service hatch

Fig. 3b: Open the unit.

Fig. 4:Terminal box and control panel inside unit.

Accessories

PA34TR15 AR3210C, AR3215C, 1 m

PA34TR20 AR3220C, 1 m

PA34CB15 AR3210C, AR3215C

PA34CB20 AR3220C

PA34VD15 AR3210C, AR3215C

PA34VD20 AR3220C

PAMLK AR3200C

FHDN15 AR3200C W

PA2DR AR3200C

PAMLK

AR3200C

PA34TR

AUTO

PA2DR

PA34CB

PA34VD

FHDN15

VKF

SD230 BPV10

VLSP

VOT

Type RSK-nr

(SE)

NRF-nr

(NO)

Connection

VLSP15LF 670 45 35 DN15

VLSP15NF 670 45 36 850 26 36 DN15

VLSP20 670 45 37 850 26 37 DN20

VLSP25 670 45 38 850 26 38 DN25

VLSP32 670 45 39 850 26 39 DN32

VOT15 673 61 93 85 024 05 DN15

VOT20 673 61 94 85 024 06 DN20

VOT25 673 61 95 85 024 07 DN25

AR3200C

3Electrical heat - AR3200C E

Technical speciﬁcations

Type Output

steps

[kW]

Airﬂow*1

[m3/h]

∆t*4

[°C]

Sound

power*2

[dB(A)]

Sound

pressure*3

[dB(A)]

Voltage

motor

[V]

Amperage

motor

[A]

Voltage[V]

Amperage [A]

(heat)

Length

[mm]

Weight

[kg]

AR3210CE03 2/3 1000/1800 9/5 73 43/57 230V~ 0,7 230V~/13 1078 30

AR3210CE05 3,3/5 1000/1800 15/8 73 43/57 230V~ 0,7 230V~/21,7

400V3N~/7,2

1078 30

AR3210CE08 5/8 1000/1800 24/13 73 43/57 230V~ 0,7 400V3N~/11,6 1078 31

AR3215CE08 4/8 1600/2900 15/8 73 43/57 230V~ 1,3 400V3N~/11,6 1588 41

AR3215CE12 8/12 1600/2900 22/12 73 43/57 230V~ 1,3 400V3N~/17,3 1588 42

AR3220CE10 5/10 2100/3900 14/8 76 44/60 230V~ 1,6 400V3N~/14,5 2078 57

AR3220CE16 10/16 2100/3900 23/12 76 44/60 230V~ 1,6 400V3N~/23,1 2078 59

*1) Lowest/highest airﬂow of totally 3 fan steps.

*2) Sound power (LWA) measurements according to ISO 27327-2: 2014, Installation type E.

*3) Sound pressure (LpA). Conditions: Distance to the unit 5 metres. Directional factor: 2. Equivalent

absorption area: 200 m². At lowest/highest airﬂow.

*4) ∆t = temperature rise of passing air at maximum heat output and lowest/highest airﬂow.

*5) Applicable at water temperature 60/40 °C, air temperature, in +18 °C.

Protection class A3200C E: IP20.

Protection class A3200C A/W: IP21.

CE compliant.

Type Output

[kW]

Airﬂow*1

[m3/h]

Sound

power*2

[dB(A)]

Sound

pressure*3

[dB(A)]

Voltage

motor

[V]

Amperage

motor

[A]

Length

[mm]

Weight

[kg]

AR3210CA 0 1000/1800 73 43/57 230V~ 0,7 1078 29

AR3215CA 0 1600/2900 73 43/57 230V~ 1,3 1588 40

AR3220CA 0 2100/3900 76 44/60 230V~ 1,6 2078 55

1Ambient, no heat - AR3200C A

Type Output*5

[kW]

Airﬂow*1

[m3/h]

∆t*4,5
