Fuel FE 100 Bedienungsanleitung
1
Ergometer
FE 100
Art. F-57001
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE Benutzerhandbuch (Seite 2)
GB User manual (page 28)
2
DE INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE...........................................................3
MONTAGEANLEITUNG..................................................................................5
COMPUTER-BEDIENUNGSANLEITUNG....................................................11
BENUTZUNG EINES BRUSTGURTES........................................................17
VERWENDUNG DER XTERRA-APP........................................................... 18
EXPLOSIONSZEICHNUNG......................................................................... 19
TEILELISTE..................................................................................................20
TECHNISCHE DATEN................................................................................. 24
ENTSORGUNG............................................................................................ 24
GARANTIE................................................................................................... 25
ACHTUNG!
Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen.
Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus
ernsthafte Verletzungen oder Beschädigungen nach sich ziehen.
Sportliches Training kann die Gesundheit gefährden. Konsultieren Sie vor Beginn eines
Trainingsprogramms mit diesem Gerät einen Arzt.
3
WICHTIGE SICHERHEITSHINWEISE
Dieses Trainingsgerät ist für optimale Sicherheit konstruiert. Trotzdem müssen bei der
Benutzung von Trainings- bzw. Elektrogeräten bestimmte Vorsichtsmaßnahmen beachtet
werden. Lesen Sie vor der Benutzung des Geräts alle Anweisungen durch und befolgen Sie
diese entsprechend.
ACHTUNG!
Trennen Sie die Stromzufuhr nach der Benutzung und vor der Reinigung des Gerätes, um
die Gefahr eines Stromschlags zu verringern.
WARNUNG!
Um die Gefahr von Verbrennungen, Feuer, Stromschlägen, Fehlfunktionen oder
Personenschäden zu verringern, beachten Sie die folgenden Hinweise:
- Lassen Sie das Gerät niemals unbeaufsichtigt.
- Bei Nichtbenutzung und vor Pflege oder Wartung muss immer die Stromzufuhr getrennt
werden.
- Benutzen Sie das Gerät nicht unter einer Decke oder einem Kissen. Es besteht die
Gefahr einer Überhitzung.
- Bei der Verwendung des Gerätes von, bei oder in der Nähe von Kindern, Invaliden oder
Menschen mit Behinderungen ist besondere Vorsicht geboten.
- Verwenden Sie dieses Gerät nur für den in diesem Benutzerhandbuch beschriebenen,
vorgesehenen Zweck. Benutzen Sie keine vom Hersteller nicht empfohlenen
Zusatzteile!
- Benutzen Sie das Gerät niemals, wenn Kabel oder Stecker beschädigt sind, es nicht
ordnungsgemäß funktioniert, es heruntergeworfen, beschädigt oder in Wasser getaucht
wurde. Senden Sie das Gerät in diesem Fall zur Überprüfung bzw. Reparatur an eine
Servicestelle.
- Halten Sie das Netzkabel von heißen Oberflächen fern.
- Das Gerät darf nicht mit blockierten Lüftungsöffnungen verwendet werden. Halten Sie
die Lüftungsöffnungen frei von Fusseln, Staub, Haaren etc.
- Stecken Sie niemals Gegenstände oder Körperteile (Finger etc.) in die Öffnungen.
- Verwenden Sie das Gerät nicht im Freien.
- Benutzen Sie das Gerät nicht an Orten, wo Sprühnebel oder Sauerstoff verwendet bzw.
verabreicht werden.
- Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.
- Das Gerät ist ausschließlich für die Verwendung in privaten Haushalten geeignet.
- Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden.
4
WICHTIGE SICHERHEITSHINWEISE
- Konsultieren Sie vor derAufnahme eines Trainingsprogramms einen Arzt. Dies ist
besonders für Personen über 35 Jahre oder Personen mit Vorerkrankungen wichtig.
- Um das Gerät auszuschalten, stellen Sie alle Bedienelemente auf „Off“ (Aus) und ziehen
Sie anschließend den Stecker aus der Steckdose.
- Benutzen Sie das Gerät nicht auf tief gepolstertem Teppich sowie Plüsch- oder
Wollteppichen. Dies kann zu einer Beschädigung sowohl des Teppichs als auch des
Fitnessgerätes führen.
- Halten Sie die Hände von allen beweglichen Teilen fern.
- Eine Pulsmessung mit diesem Gerät dient nur als Orientierungshilfe und ist nicht als
medizinische Pulsfrequenzmessung zu verstehen. Verschiedene Faktoren, darunter die
Bewegungen des Benutzers, haben Einfluss auf die Genauigkeit der
Herzfrequenzmesswerte.
- Tragen Sie geeignete Kleidung und Schuhe für das Training und vermeiden Sie lockere
Kleidung. Trainieren Sie nie barfuß oder in Socken. Tragen Sie immer korrektes Schuhwerk,
z. B. Lauf-, Wander- oder Cross-Training-Schuhe.
- Das Gerät darf nicht von Personen mit einem Gewicht von über 150 kg verwendet
werden.
- Das Gerät darf jeweils nur von einer Person benutzt werden.
Die Nichtbeachtung dieser Sicherheitshinweise kann den Trainingsnutzen negativ beeinflussen,
die Lebensdauer des Gerätes verkürzen oder zu Personenschäden führen.
5
MONTAGEANLEITUNG

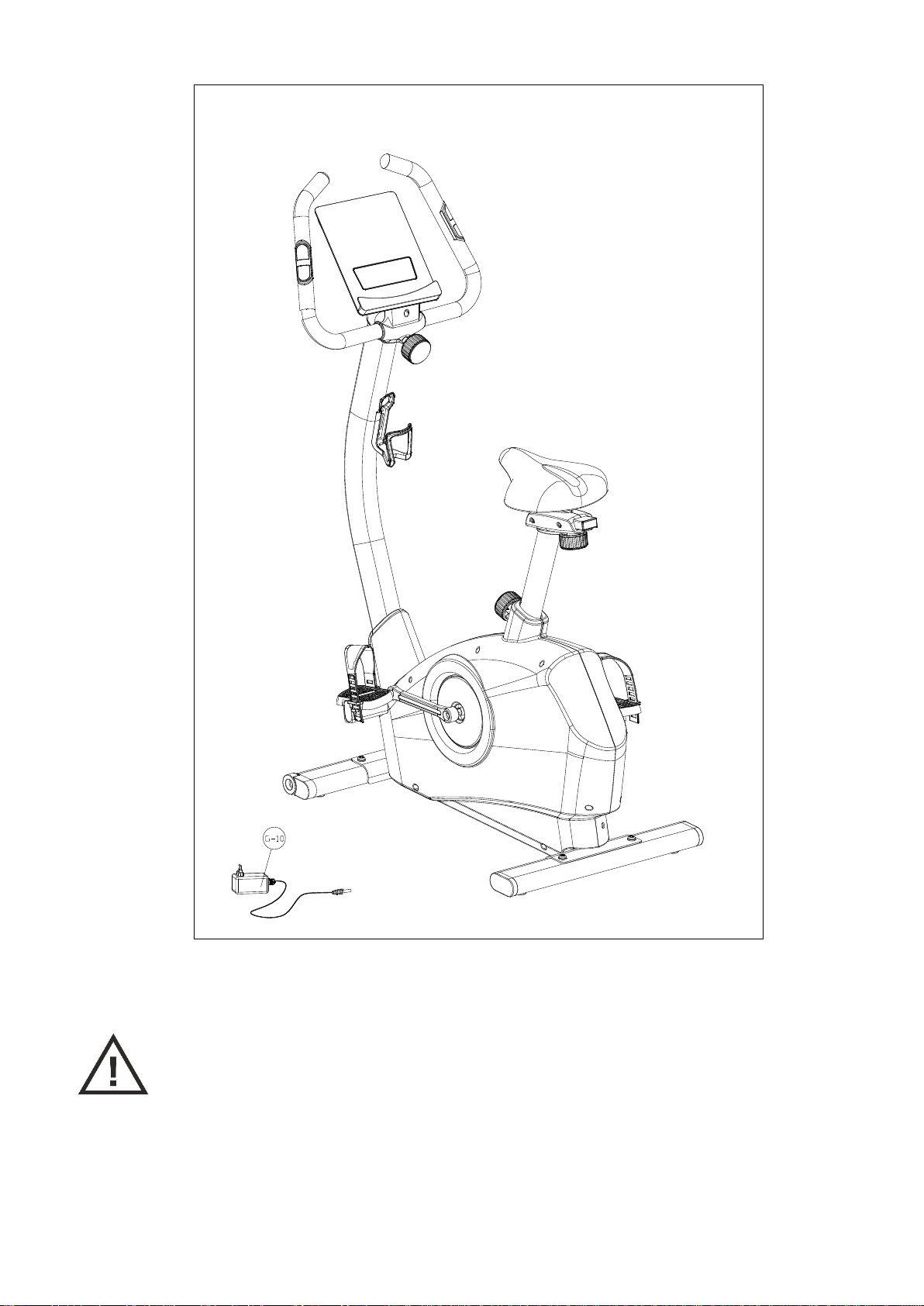

Packeinteilung
User's Manual
B750
6
Schritt 1:
1. Entnehmen Sie das Gerät dem Karton und stellen Sie es auf eine ebene und freie Fläche.
2. Befestigen Sie den vorderen Standfuß (J-2) mit den Schrauben (N-1) am Hauptrahmen (G-9).
3. Befestigen Sie den hinteren Standfuß (I-4) mit den Schrauben (N-1) am Hauptrahmen (G-9).
Schritt 2:
1. Befestigen Sie die Pedalschlaufen an den Pedalen, falls noch nicht vormontiert.
2. Nun wird das rechte Pedal (G-4R, mit Aufdruck „R“ markiert) am rechten Pedalarm (G-2) durch
Aufschrauben im Uhrzeigersinn angebracht. Danach folgt das linke Pedal (G-4L), welches
entgegen dem Uhrzeigersinn angeschraubt werden muss. Bitte achten Sie auf die korrektseitige
Montage der beiden Pedale, da andernfalls die Teile beschädigt werden könnten.
7

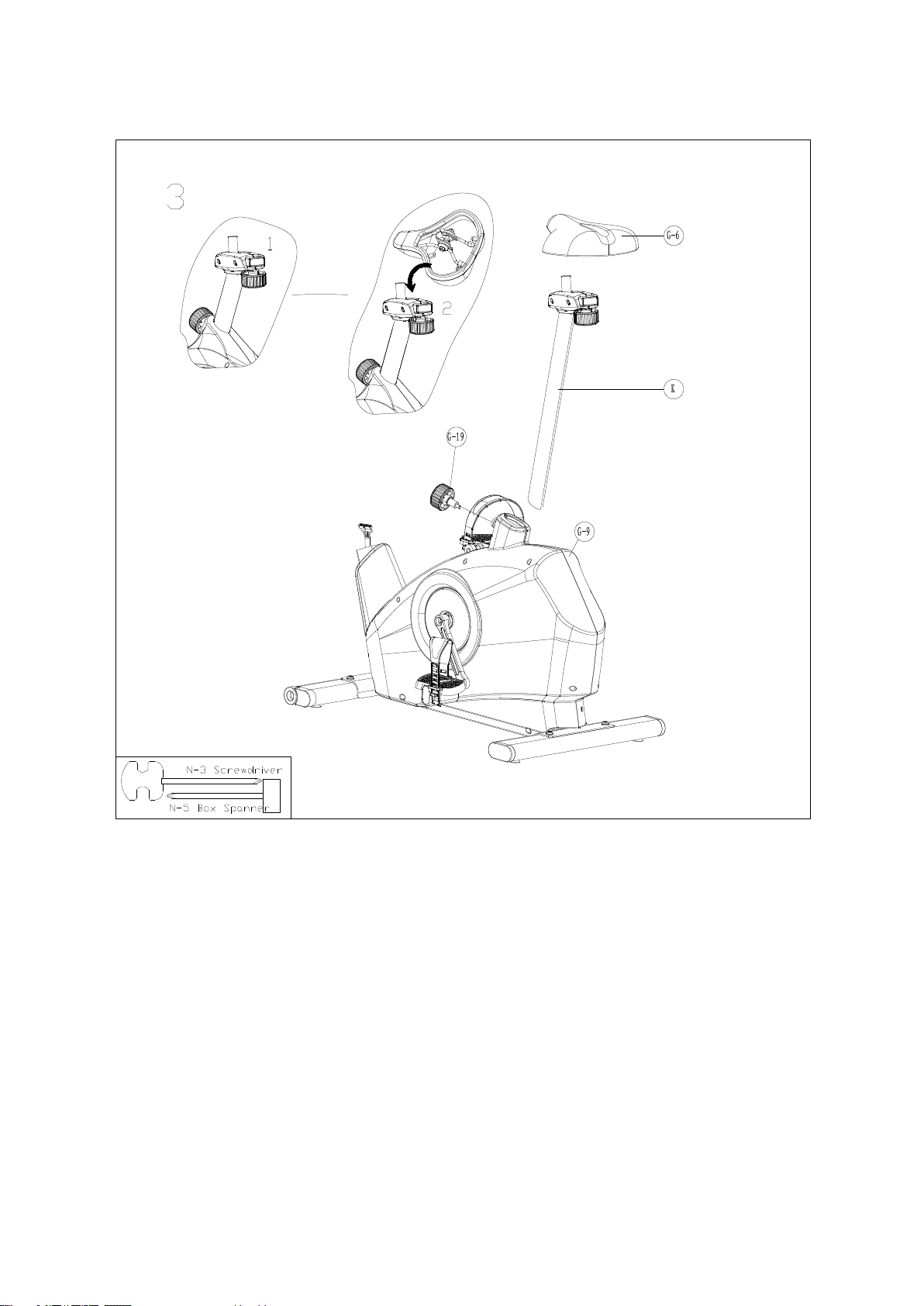

Schritt 3:
Montieren Sie den Sattel (G-6) auf der Sattelverstellung oben auf der Sattelstütze (K) und sichern
Sie diese dann mit dem Feststeller (G-19) am Hauptrahmen (G-9).
Sie können die Höhe je nach persönlicher Präferenz einstellen.
8
Schritt 4:
1. Lösen Sie die vormontierten Schraubverbindungen (E-1 / E-2 / E-3), ziehen Sie die Kabel
(H-1 / G-20) vorsichtig aus dem Hauptrahmen und verbinden Sie diese mit den
Kabeloberteilen.
2. Schieben Sie die Abdeckung (G-24) von unten her über die Lenkerstütze (H-2) und
befestigen Sie diese dann mit den Schrauben (E-2), Unterlegscheiben (E-3) und
Federscheiben (E-1) am Hauptrahmen.
9
Schritt 5:
1. Befestigen Sie die Getränkehalterung (H-6) mit den Schrauben (H-3) an der Lenkerstütze
(H-2).
2. Führen Sie das Handpulskabel (M-4) durch die Bohrung und verbinden Sie das
Handpulskabel (M-4) und das obere Kabel (H-1) mit dem Computer.
3. Befestigen Sie den Computer (A) auf der Halterung mit den Schrauben (A-1).
4. Montieren Sie den Lenkergriff mit den Lenkerabdeckungen (H-4 und H-5) und dem
Feststeller (N-2) sowie den Schrauben (H-3) an der Lenkerstütze (H-2).
10
Schritt 6:
Verbinden Sie das Netzteil (G-10) mit dem Gerät und dem Stromnetz.
ACHTUNG!
Stellen Sie sicher, dass alle Schrauben nach der Installation fest
angezogen sind.
