GYRO GS

GYRO GS 3

GYRO GS

Gebruiksaanwijzing

4 Gyro GS

www.laseto.be

Inhoudsopgave 4

Algemene Beschrijving 5

Veiligheidsvoorschriften 12

Technische gegevens 19

Inhoudsopgave

GYRO GS 5

Gefeliciteerd!

U heeft voor een FUTECH toestel gekozen, FUTECH staat garant voor kwalitatieve

precisiemeetinstrumenten. Samen met de inbreng van de professionele eindgebruiker,

zorgen wij voor vooruitstrevende en nutsgeoriënteerde apparaten.

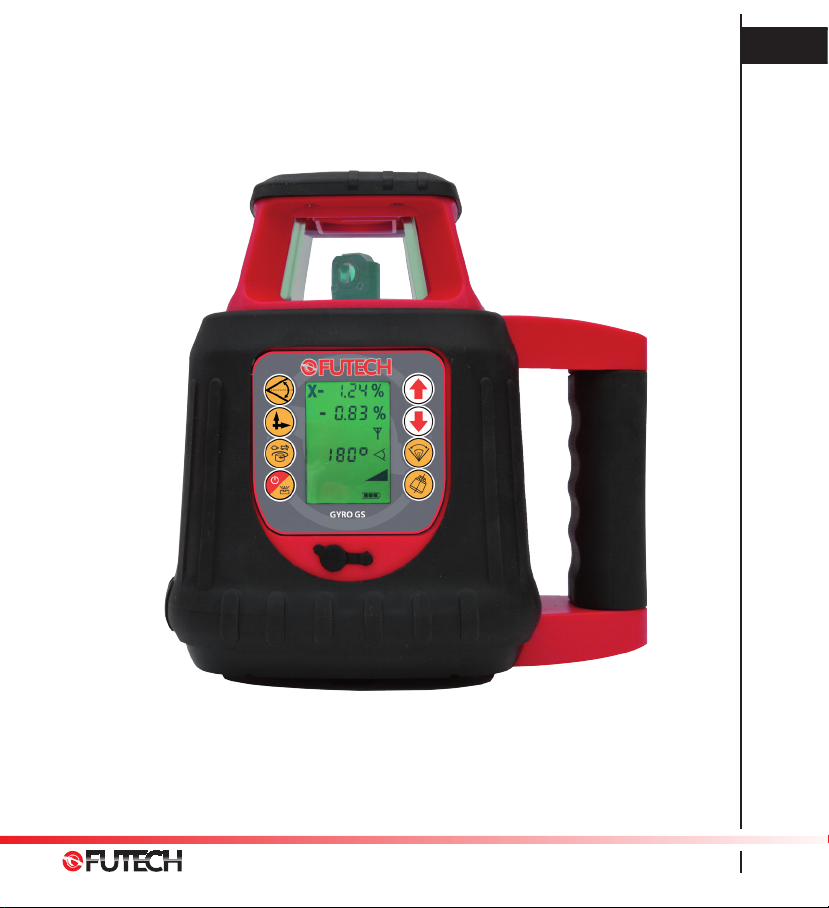

FUTECH Gyro GS

Professionele dubbele hellingslaser met rode lasertechnologie. Ideaal voor het bepalen

van hellingen. Door middel van een krachtige laserstraal en een hoogwaardige ontvan-

ger is dit toestel aangewezen voor buitengebruik. Door middel van het digitale display

kunnen de hellingen procentueel worden ingesteld.

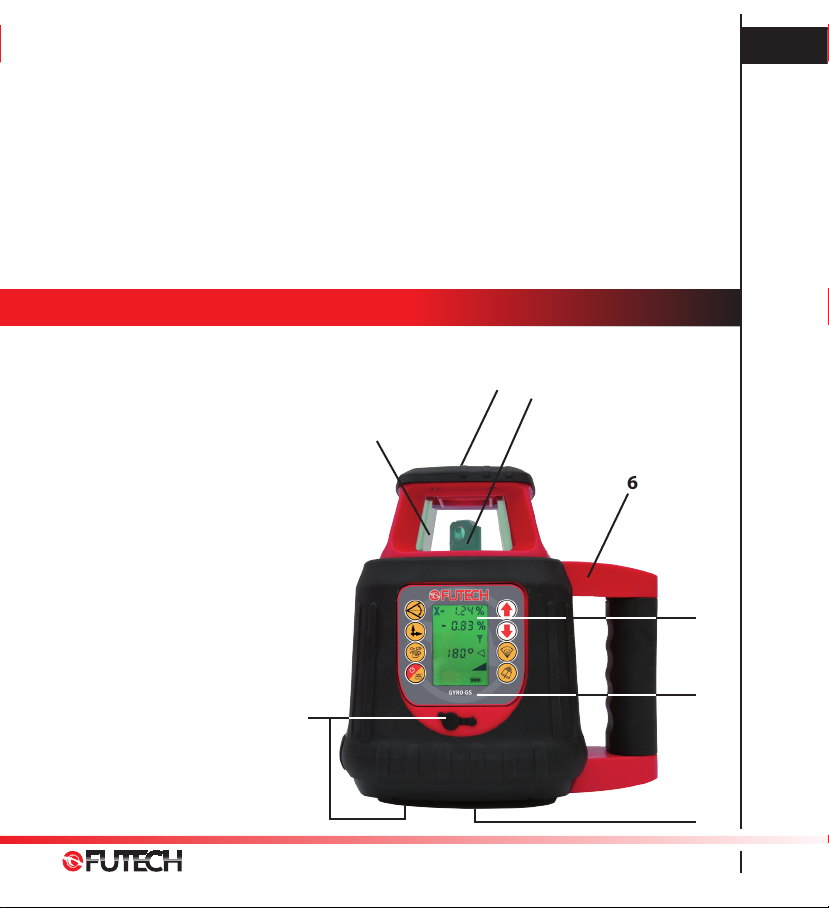

Behuizing

1. Glas voor loodpunt

2. Beschermingsglas

3. LCD display

4. Bedieningspaneel

5. Laadpunt

6. Handgreep

7. 5/8” schroefdraad

8. Laserkop

Algemene beschrijving

6 Gyro GS

www.laseto.be

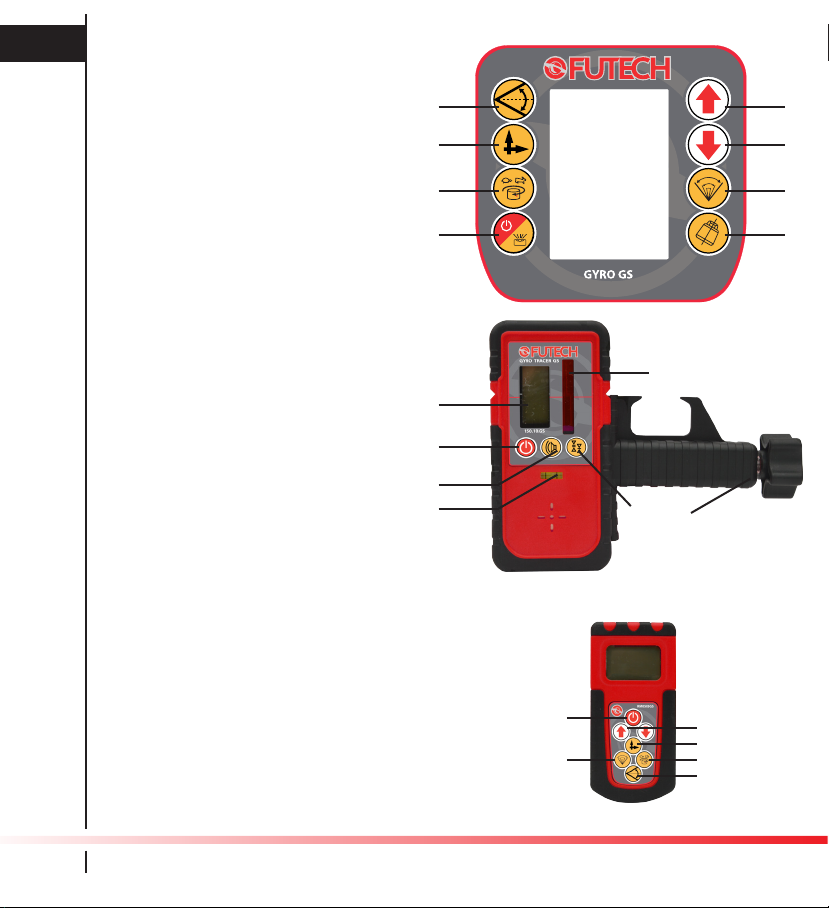

Bedieningspaneel

9. Aan/uit - manueel (hellingsfunctie)

10. Draaisnelheid

11. Keuze X/Y as

12. Activering digitale helling

13. Helling set omhoog

14. Helling set omlaag

15. Scanfunctie

16. Tilt Functie

Laserontvanger“Gyro Tracer GS”

17. aan- en uit schakelaar

18. volume geluidssignaal

19. ontvangstveld

20. LCD scherm

21. meetlathouder

22. waterpaslibel

23. jninstelling

Afstandsbediening“RM0505GS”

24. Aan/uit

25. Draaisnelheid

26. Keuze X/Y as

27. Activering digitale helling

28. Helling set omhoog/omlaag

29. Scanfunctie

9 16

10 15

11 14

12 13

22 21

29 25

GYRO GS 7

BELANGRIJK!

Lees de gebruiksaanwijzing zorgvuldig voordat u het apparaat gaat gebruiken.

Bewaar deze goed om indien nodig te raadplegen.

1. Houdt het apparaat buiten het bereik van kinderen, zowel als het aan- of

uitgeschakeld is.

2. Dit apparaat is een kwalitatief precisie-instrument waarmee u voorzichtig dient

om te gaan.

3. Let op trillingen en schokken.

4. Berg het toestel steeds na gebruik op in de transportkoer.

5. Let op dat de koer en het toestel droog zijn, zoniet kunnen deze condensatie in

het apparaat veroorzaken.

6. Zorg voor zuivere vensters en reinig deze enkel met een zachte doek en glasreiniger.

7. Bij het transporteren, dient u het toestel steeds uit te schakelen.

8. Controleer regelmatig de nauwkeurigheid van het toestel, zeker bij aanvang van

belangrijke uitpaswerkzaamheden. De juistheid van uw werk valt volledig onder

uw verantwoordelijkheid.

9. Gebruik geen optische materialen om naar de laserstraal te kijken, zoals een

vergrootglas en let op voor spiegelende objecten om oogletsels te voorkomen.

10. Plaats de laser zo zodat niemand opzettelijk of onopzettelijk in de laserstraal

kan kijken.

11. Demonteer in geen geval dit apparaat, dit kan leiden tot blootstelling aan sterke

laserstraling.

12. Gebruik het toestel alleen voor het projecteren van laserlijnen en uitpassen van

niveau’s

13. Gebruik de toestellen niet bij natte weersomstandigheden of bij ontvlambare

stoen.

14. Technische veranderingen of wijzigingen aan de apparaten kunnen zonder

voorafgaande kennisgeving aangebracht worden.

15. In geen enkel geval kan de aansprakelijkheid van de fabrikant de waarde van de

reparatie of vervangingskosten van het apparaat overschrijden.

16. Respecteer het milieu en gooi het apparaat, accu’s of batterijen NIET bij het huisvuil,

maar geef deze af bij een recyclagecentrum.

8 Gyro GS

www.laseto.be

Eerste ingebruikname

• Verwijder eventuele beschermfolies.

• De batterijen van het toestel zijn standaard deels geladen. Het is echter wel

aangeraden om de batterijen volledig op te laden alvorens het toestel te gebruiken.

• Batterijen worden geladen door middel van de netstroomadaptor. Sluit de netstroom-

adaptor aan het laadpunt van de Gyro GS. (5)

• De netstroomadaptor zal 3 verschillende mogelijkheden aanduiden:

Bij een rood knipperend licht: Batterij laadt niet op

Bij een rood licht: Batterij laadt op

Bij een groen licht: Batterij is volledig opgeladen

• Na het volledig laden van de batterij kan het toestel ca. 20u gebruikt worden. Een

volledige lading neemt ca. 7u in beslag.

Horizontale uitlijning

• Het toestel dient op een stevige ondergrond geplaatst te worden. Het is aangewezen

om hiervoor een statief te gebruiken.

• Het toestel kan op het statief geschroefd worden door middel van de aansluiting

onderaan het toestel. (7)

• Na het aanschakelen van het toestel (9) zal het toestel zichzelf nivelleren. Het toestel

doet dit automatisch door middel van stelmotoren. Deze kunnen het toestel nivel-

leren binnen een bereik van 5°. Het is dus aangewezen het toestel binnen dit bereik te

plaatsen.

• Wanneer het toestel zichzelf genivelleerd heeft, zal de laserkop (8) beginnen draaien

en kan u het toestel gebruiken.

• LET OP: Wanneer het toestel buiten wordt gebruikt, is de laserstraal enkel

waarneembaar wanneer men de meegeleverde ontvanger“Gyro Tracer GS”

gebruikt.

GYRO GS 9

Uitzetten van de digitale helling

• Stel het toestel horizontaal op, zoals beschreven in“Horizontale uitlijning”

• Druk op . De X-as zal nu knipperen op het LCD Scherm.

• Gebruik de pijltoetsen om de gewenste helling op de X-as in te stellen. (De

X-as is de as die evenwijdig loopt aan de LCD Scherm, zie bovenkant lasertoestel)

• Druk op om de Y-as te selecteren.

• U zal nu de Y-as zien knipperen op het LCD scherm.

• Gebruik de pijltoetsen om de gewenste helling op de Y-as in te stellen. (De

Y-as is de as die haaks loopt aan de LCD Scherm, zie bovenaan lasertoestel)

• Druk nogmaals op om te bevestigen.

• Na een paar seconden zal het toestel de ingestelde helling van uw keuze opzoeken.

• Vanaf dat de ingestelde helling is bekomen, zal het toestel automatisch terug gaan

draaien. De gekozen helling verschijnt in het display.

• Wanneer dit proces onderbroken wordt door een slag, of het verplaatsen van het

toestel, zal er een alarmsignaal hoorbaar zijn. En symbool (!) licht op in het display.

Wanneer dit signaal hoorbaar is, dient men er zich bewust van te zijn dat het

toestel opnieuw gecontroleerd moet worden. Dit teneinde foutieve metingen te

vermijden.

Uitzetten van de manuele helling

• Stel het toestel horizontaal op, zoals beschreven in“Horizontale uitlijning”

• Hou de aan/uit schakelaar (9) ingedrukt voor 3 seconden. In het display verschijnt

symbool . Dit is enkel mogelijk op het toestel zelf, niet in combinatie met de

afstandsbediening.

• Selecteer de X-of Y as via toets (11)

• U kan de gewenste helling instellen door middel van toetsen 13 of 14

10 Gyro GS

www.laseto.be

Scanning functie

• De scanningfunctie wordt gebruikt wanneer u de laserstraal wil focussen op een

bepaald punt.

• Druk op om de scanning functie in te schakelen. De laserkop zal nu stilstaan en

een geconcentreerd laserpunt projecteren.

• Druk nogmaals op om de scanning te vergroten tot respectievelijk 10°, 45°, 90°

en 180°. Deze hoeken worden verkregen doordat de laserkop heen en weer gaat

bewegen. Op deze manier ontstaat er een geconcentreerde lijn.

• De positie van de scanning kan gewijzigd worden door middel van de pijltoetsen.

Druk op de pijltoetsen om de positie te bepalen.

Snelheid

• De Gyro GS kan op verschillende snelheden draaien. Hoe sneller het toestel draait,

hoe minder zichtbaar de laserstraal zal zijn.

• Druk op om de snelheid van de laserkop aan te passen naar respectievelijk

120rpm, 300rpm en 600rpm. 600 rpm is de ideale snelheid voor het gebruik met

ontvanger.

Loodpunt

• Het toestel beschikt over een loodpunt.

• Dit loodpunt is zowel bovenaan als onderaan zichtbaar.

• U kan deze loodpunten gebruiken bij het uitzetten van 90° hoeken of als schietlood-

functie

• Het loodpunt wordt door een geconcentreerd punt weergegeven, en is bijgevolg niet

detecteerbaar met de ontvanger “Gyro Tracer GS”

Verticale uitlijning

• Voor de verticale uitlijning dient het toestel gekanteld te worden. Het toestel dient

met het display naar boven gericht, opgesteld te worden. Dit is de enige juiste posi-

tie voor een verticale uitlijning.

• Wanneer het toestel aangeschakeld wordt zal het zichzelf automatisch nivelleren.

• Wanneer het toestel zichzelf genivelleerd heeft, zal de laserkop (8) beginnen draaien

en kan u het toestel gebruiken.

• Dmv de pijltoetsen kan het laserpunt naar de muurmarkering gebracht worden. Het

laserpunt maakt op deze manier een hoek van 90°m t.o.v. het roterende vlak
