GREENLED VEGA M Series Technische Daten

Greenled Oy

Oritkarintie 4

90400 Oulu

FINLAND

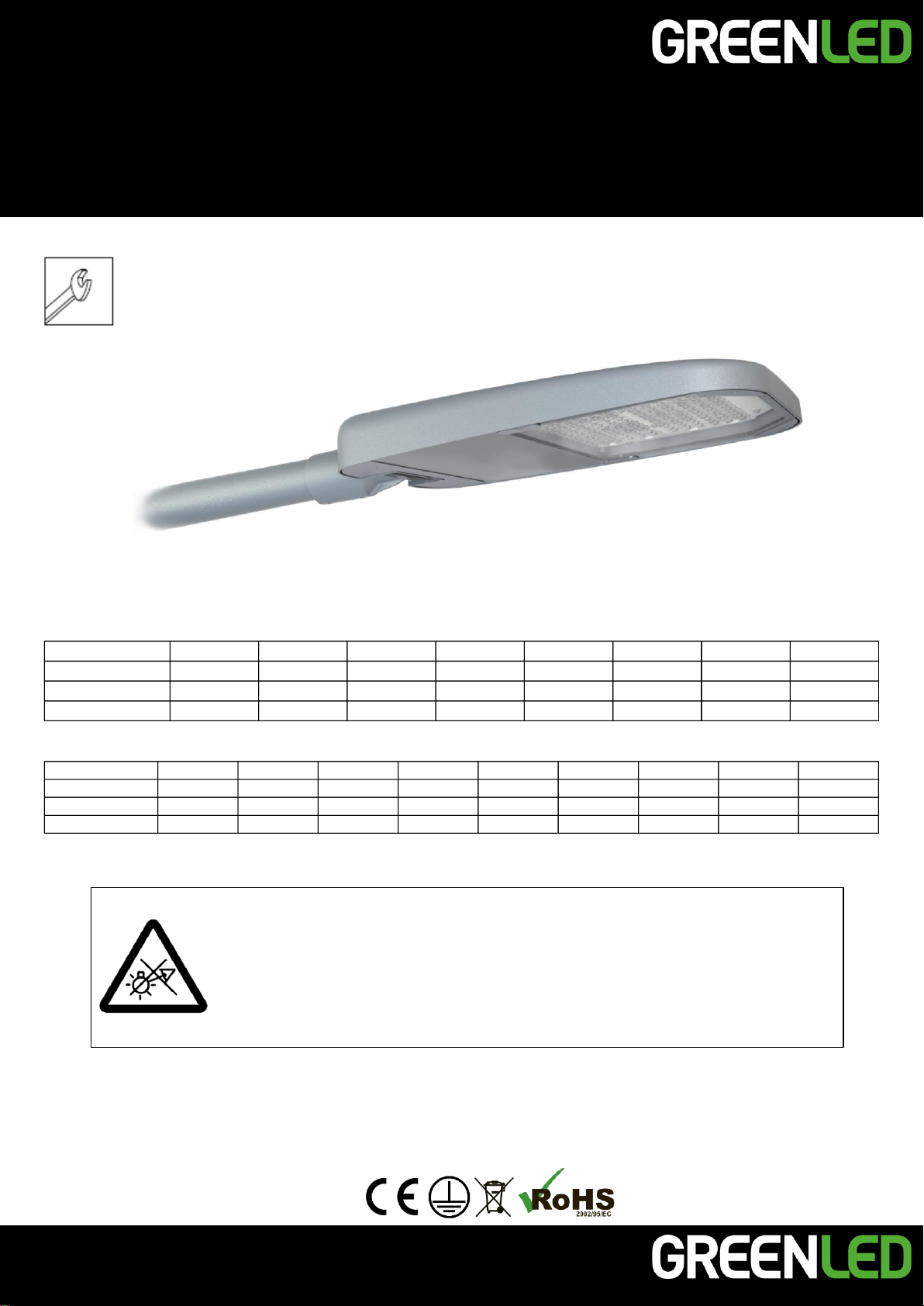

VEGA M

[FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

DOC00354,1-ASENNUSOHJE,Vega M

IP66 IK08

VEGA M valaisin on asemoitava siten, ettei pitkäaikaista katsomista

valaisimeen voi olettaa tapahtuvan DIM * lähempää.

VEGA M luminaire should be positioned so that prolonged staring into the

luminaire at a distance closer than DIM * is not expected.

MODEL VEGA 35M VEGA 67M VEGA 70M VEGA 99M VEGA 106M VEGA 130M VEGA 135M VEGA 166M

PRODUCT CODE GLVM35 GLVM67 GLVM70 GLVM99 GLVM106 GLVM130 GLVM135 GLVM166

WEIGHT 8,5 kg 8,7 kg 8,7 kg 9,3 kg 9,3 kg 9,7 kg 9,7 kg 9,6 kg

DIM* 2,5 m 3,5 m 2,5 m 4,2 m 2,5 m 4,9 m 3,5 m 4,9 m

NAME VEGA 35M VEGA 50M VEGA 66M VEGA 69M VEGA 102M VEGA 105M VEGA 135M VEGA 156M VEGA 168M

PRODUCT CODE GLVMS35 GLVMS50 GLVMS66 GLVMS69 GLVMS102 GLVMS105 GLVMS135 GLVMS156 GLVMS168

WEIGHT 8,5 kg 8,5 kg 8,9 kg 8,9 kg 9,3 kg 9,3 kg 9,7 kg 9,7 kg 9,7 kg

DIM* 3,7 m 4,5 m 5,2 m 3,7 m 4,5 m 3,7 m 5,3 m 4,6 m 5,3 m

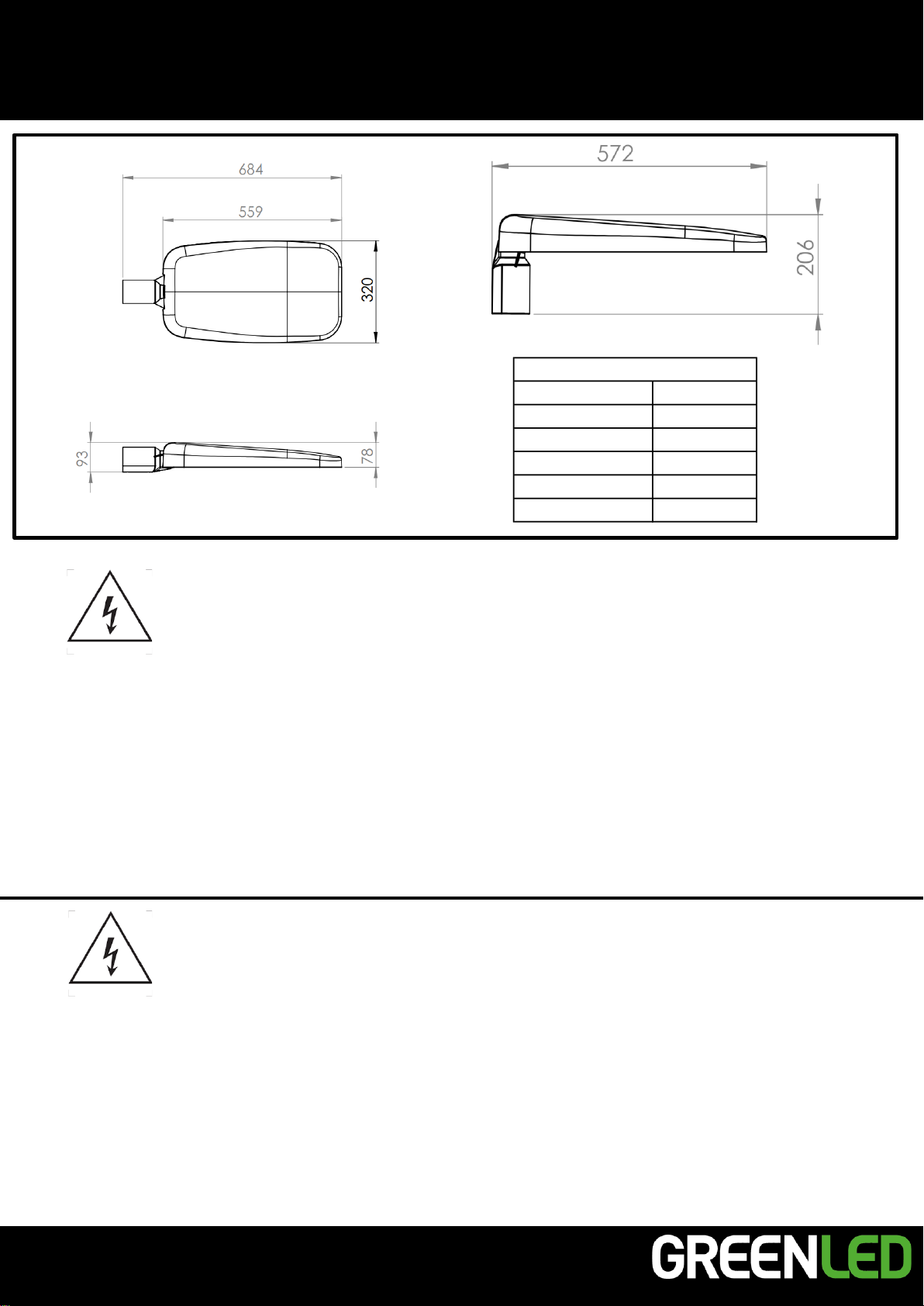

VEGA M

Top surface

0,179 m²

Lower surface

0,179 m²

Front at 0° 0,025 m²

Side at 0° 0,044 m²

Front at 15° 0,053 m²

Side at 15° 0,044 m²

MAXIMUM PROJECTED AREA

[FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

Turvallisuusvaroitukset:

Ennen asennusta tai huoltotyötä kytke valaisin irti sähköverkosta välttääksesi sähköiskun vaaran!

•Asennus / huoltotyön saa tehdä vain valtuutettu henkilö

•Valaisimen asennuksen / huoltotyön saa suorittaa vain pätevä henkilö näiden ohjeiden

mukaisesti.

•Valmistaja ei kanna vastuuta valaisimen väärästä käytöstä

•Älä katso suoraan päällä olevaan valaisimeen

•Valaisimen valonlähteen saa vaihtaa ainoastaan Greenled, Greenledin valtuuttama huoltaja tai

vastaavan pätevyyden omaava henkilö

Safety notes:

Before installation or change work disconnect the power to reduce electrical shock risk!

•Installation / maintenance can only be done by skilled personnel

•Installation / maintenance of luminaire must be performed by a qualified person following the

instructions given in the instruction set

•The manufacturer bears no liability for damage caused by inappropriate use or application

•Do not stare at the operating light source

•The light source contained in this luminaire shall only be replaced by the Greenled or Greenled’s

service agent or a similar qualified person

DOC00354,1-ASENNUSOHJE,Vega M

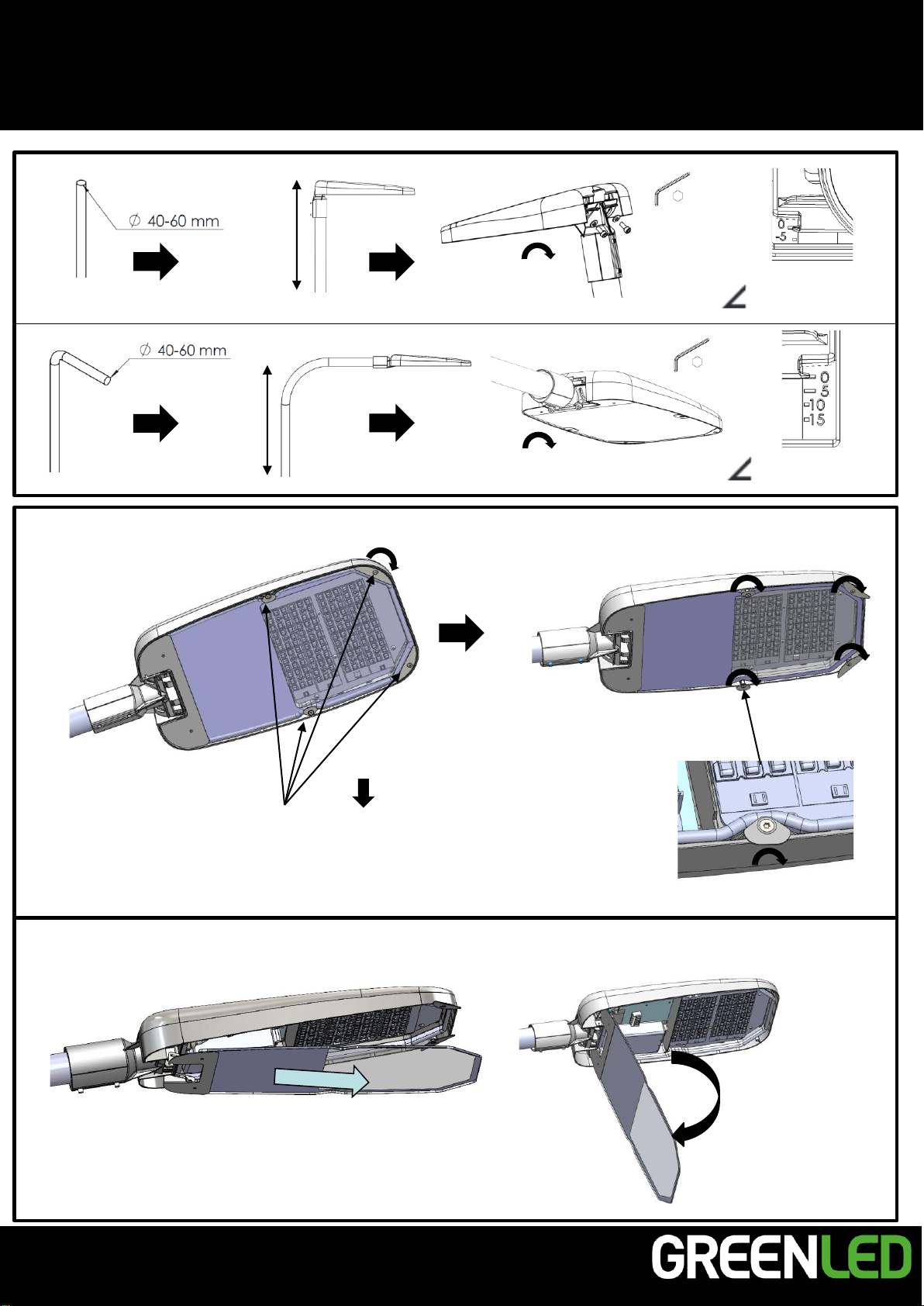

-5 °… 15 °

20 Nm 0 °… -15 °

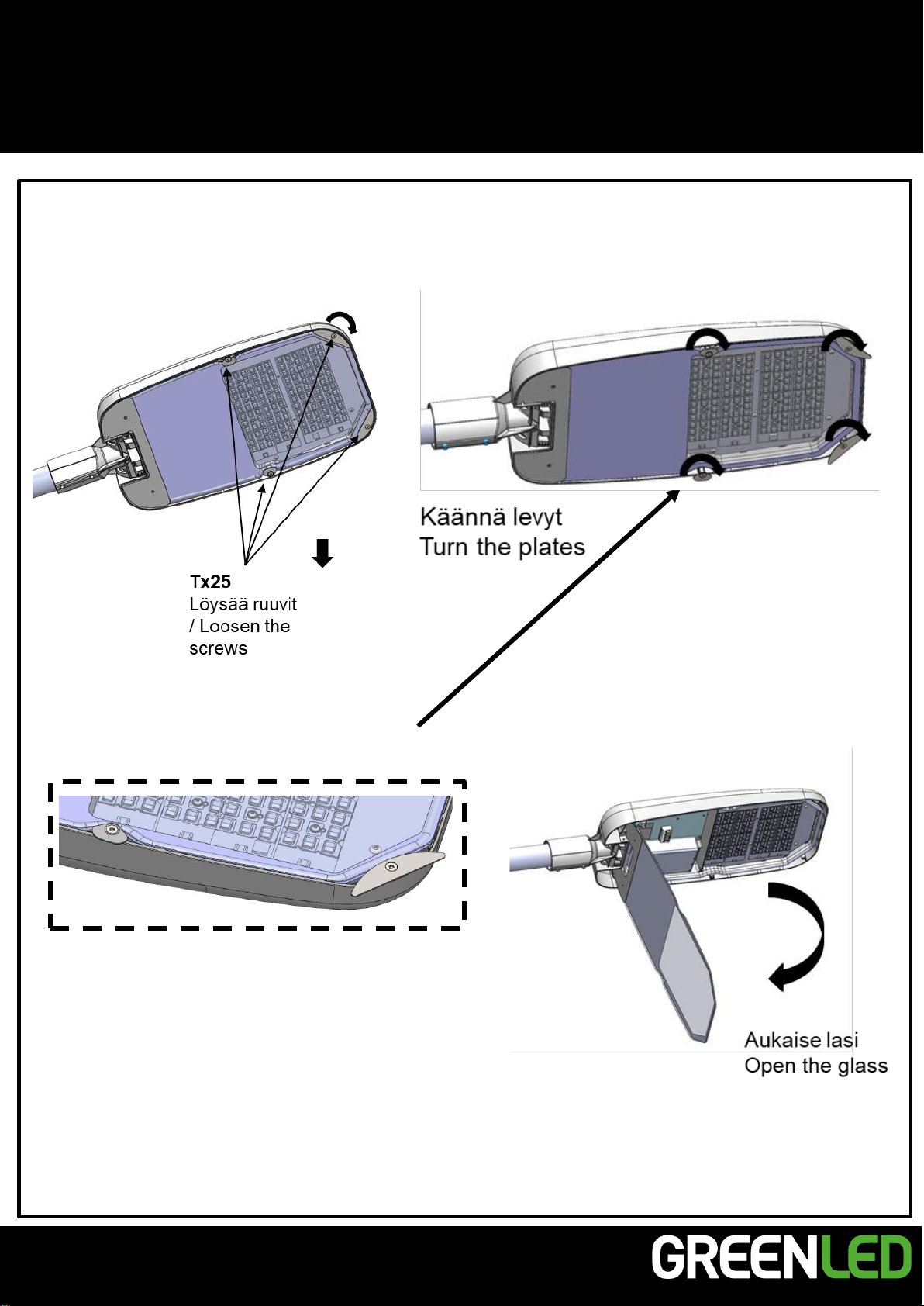

Tx25

Löysää ruuvit

/ Loosen the

screws

20 Nm

≤ 15m

Käännä levyt

Turn the plates

Aukaise lasi

Open the glass

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

Liu’uta

Slide

DOC00354,1-ASENNUSOHJE,Vega M

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

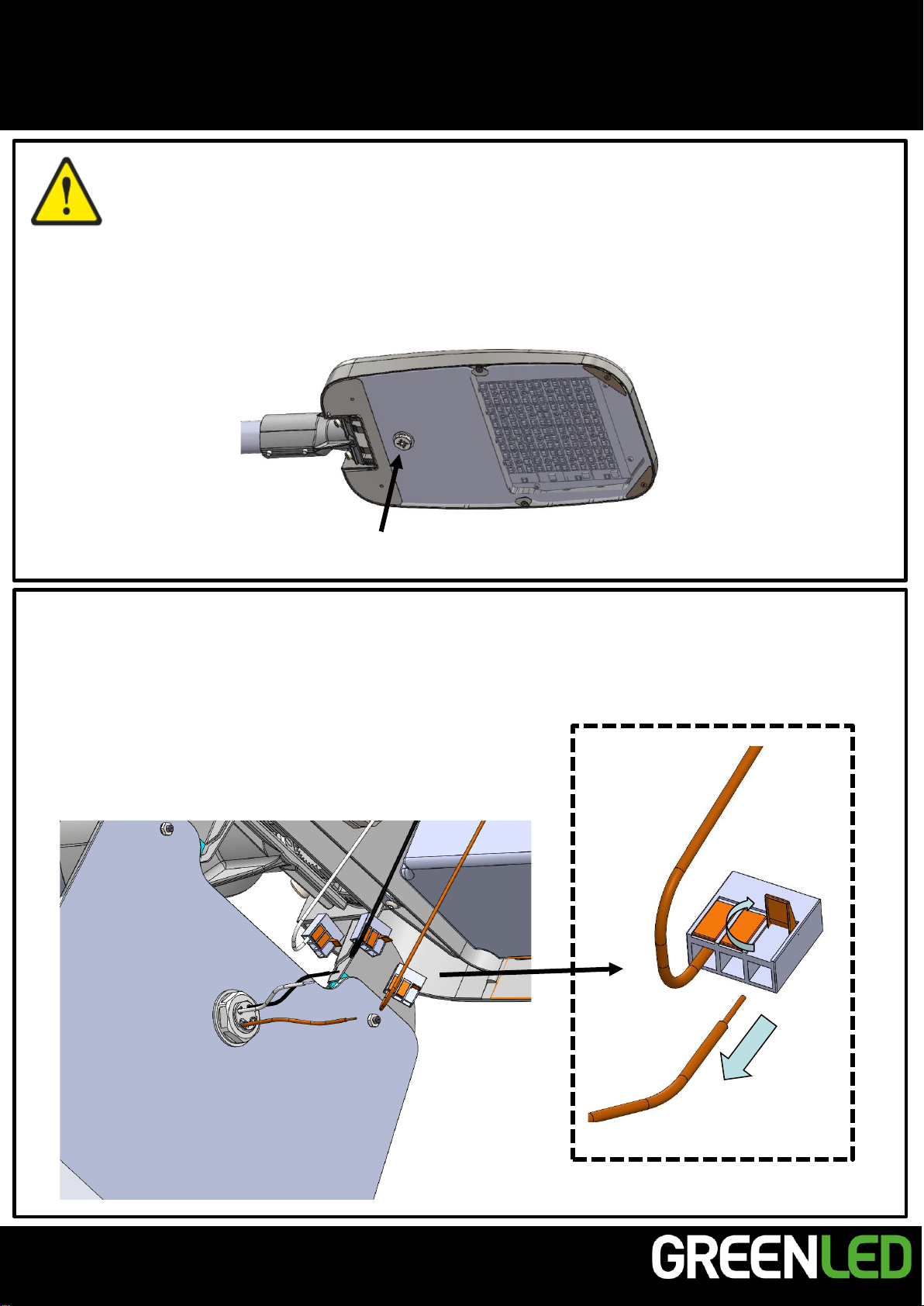

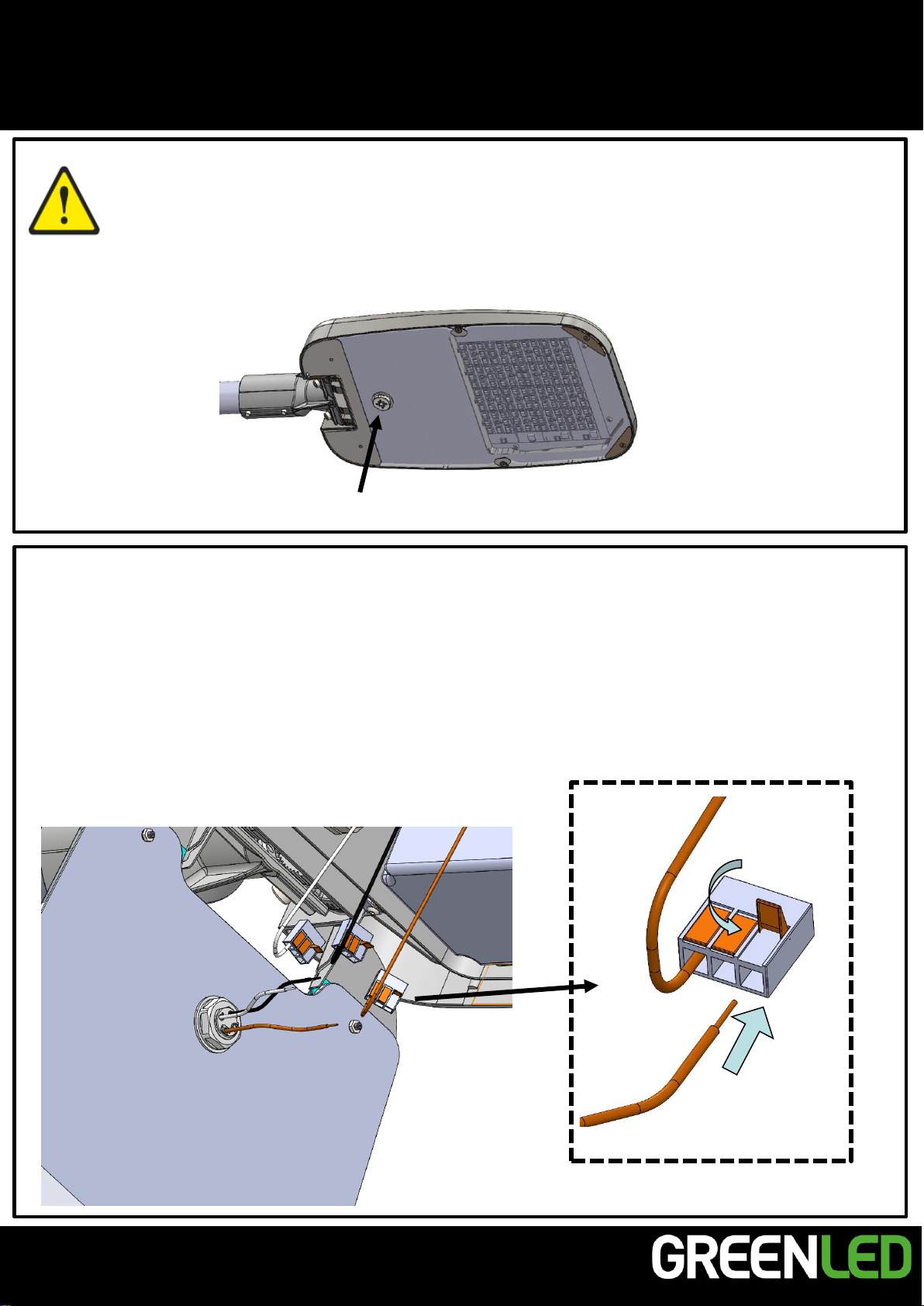

Huomio!

Jos valaisin on varustettu alapuolisella Zhaga liittimellä, täytyy Zhaga liittimen

johtimet irrottaa liittimeltä ennen kuin lasi voidaan kokonaan poistaa.

Hox!

If the luminaire bottom surface is equipped with a Zhaga connector, the wires

of the Zhaga connector must be disconnected from the connector before the

glass can be completely removed.

Zhaga liitin / Zhaga connector

Valaisimen lasin ollessa auki irrota Zhaga johtimet

liittimistä aukaisemalla lukitusvipu. Tämän jälkeen voit

nostaa lasin kokonaan irti.

With the luminaire glass open, disconnect the Zhaga

wires from the connectors by opening the locking lever.

You can then lift the glass completely off.

DOC00354,1-ASENNUSOHJE,Vega M

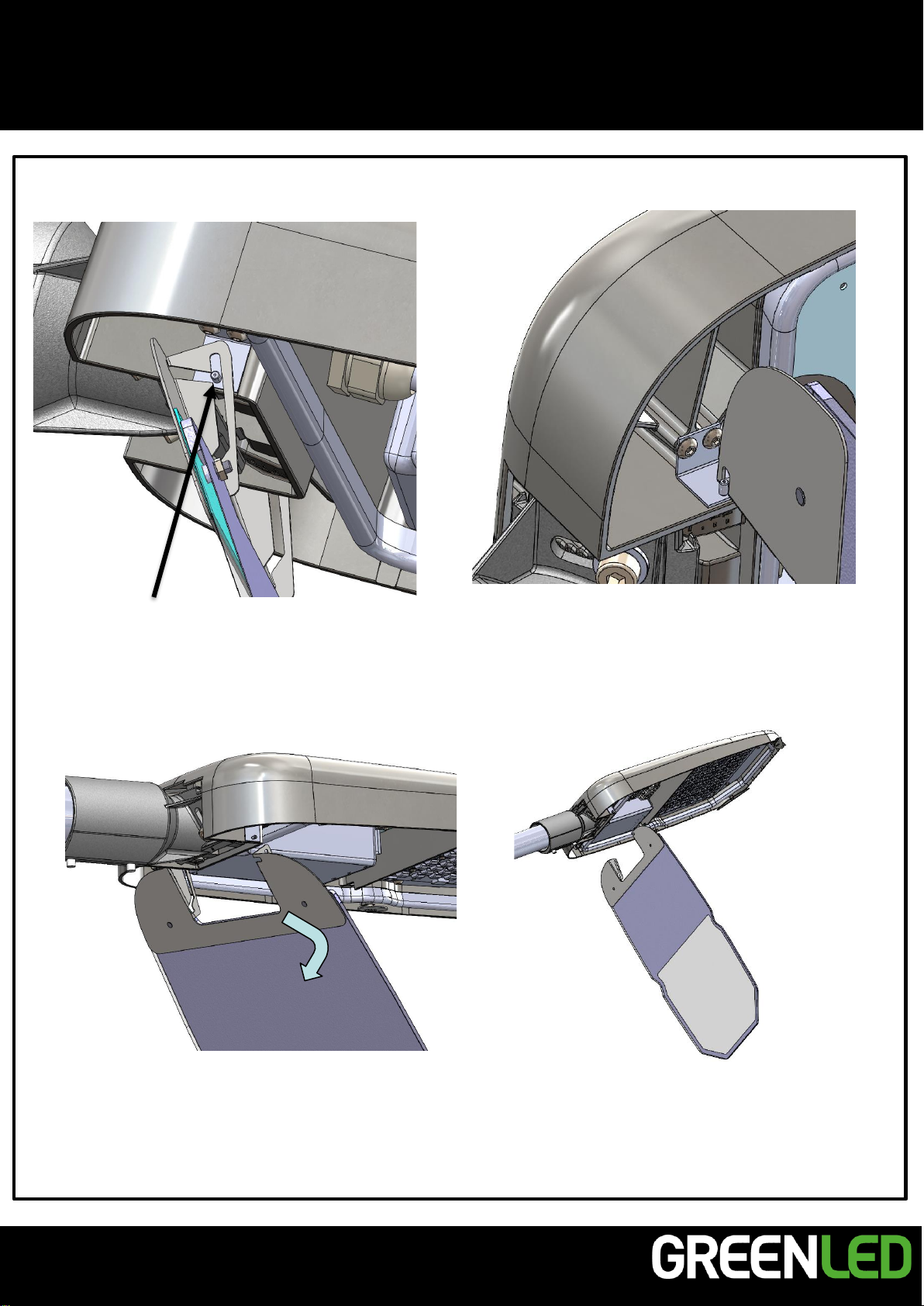

Irrota lasi / Remove the glass

Aseta saranatappi uran kohdalle

Place the hinge pin on the groove Liu’uta uraa pitkin lasin toinen reuna vapaaksi

Slide the glass out along the groove

Käännä lasi irti toisen puolen saranatapista

Turn the glass off the hinge pin on the other side

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

DOC00354,1-ASENNUSOHJE,Vega M

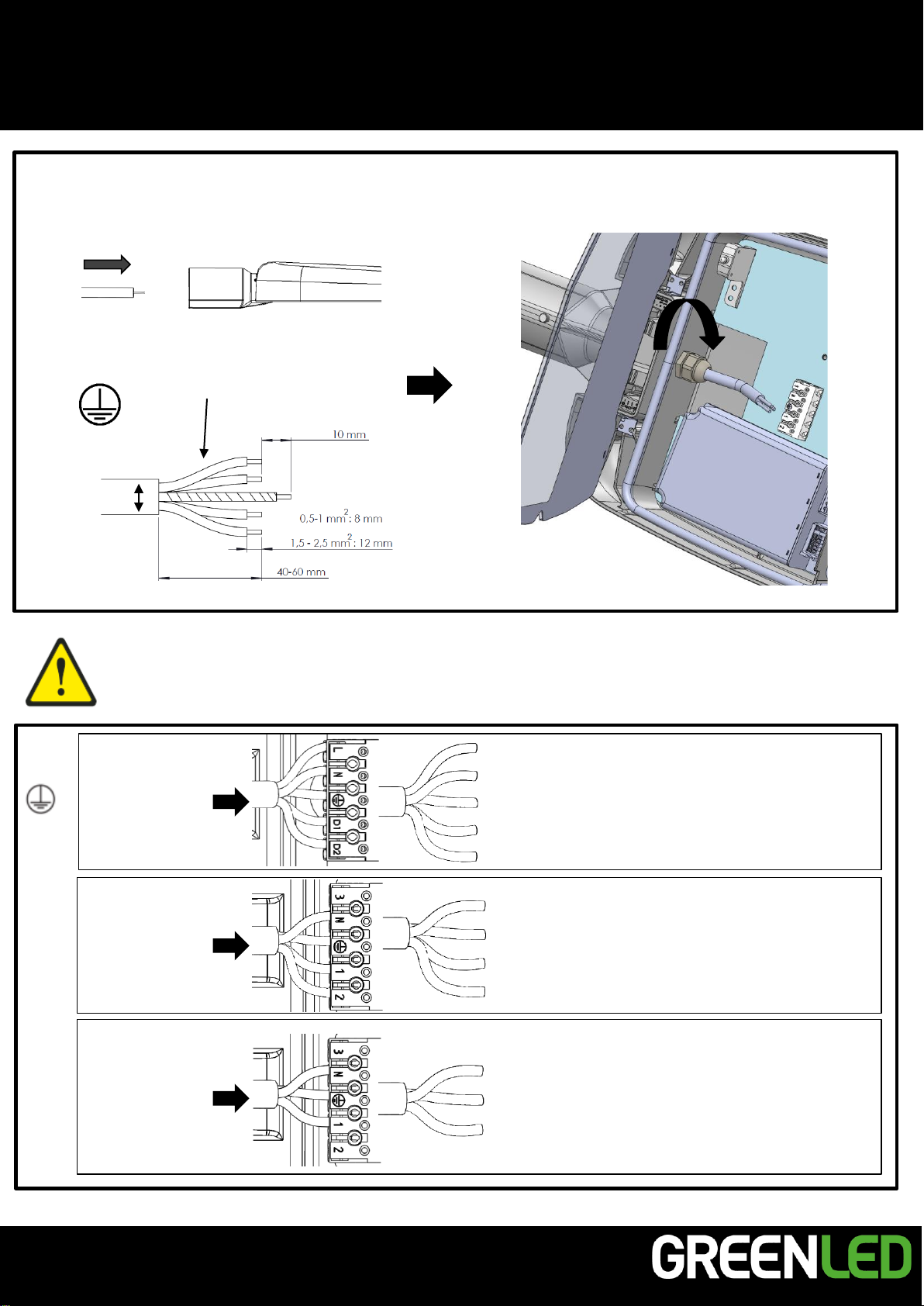

CLASS I

Ø 10-13 mm

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

•DALI

•StepDIM

•AstroDIM

sensor

•ON/OFF

•AstroDIM

•MainsDIM

•C2 LUMO

•NEMA

•Capelon

L= Ruskea, Brown

N = Sininen, Blue

PE = Kelta-vihreä, Ground wire

D1= Musta, Black

D2= Harmaa, Gray

1= (L) Ruskea, Brown

N = Sininen, Blue

PE = Kelta-vihreä, Ground wire

2 = Musta, Black

N = Sininen, Blue

PE = Kelta-vihreä, Ground wire

Ohjauspiirin on oltava peruseristetty verkkojännitteestä

The control circuit must be basic insulated from the mains voltage

DOC00354,1-ASENNUSOHJE,Vega M

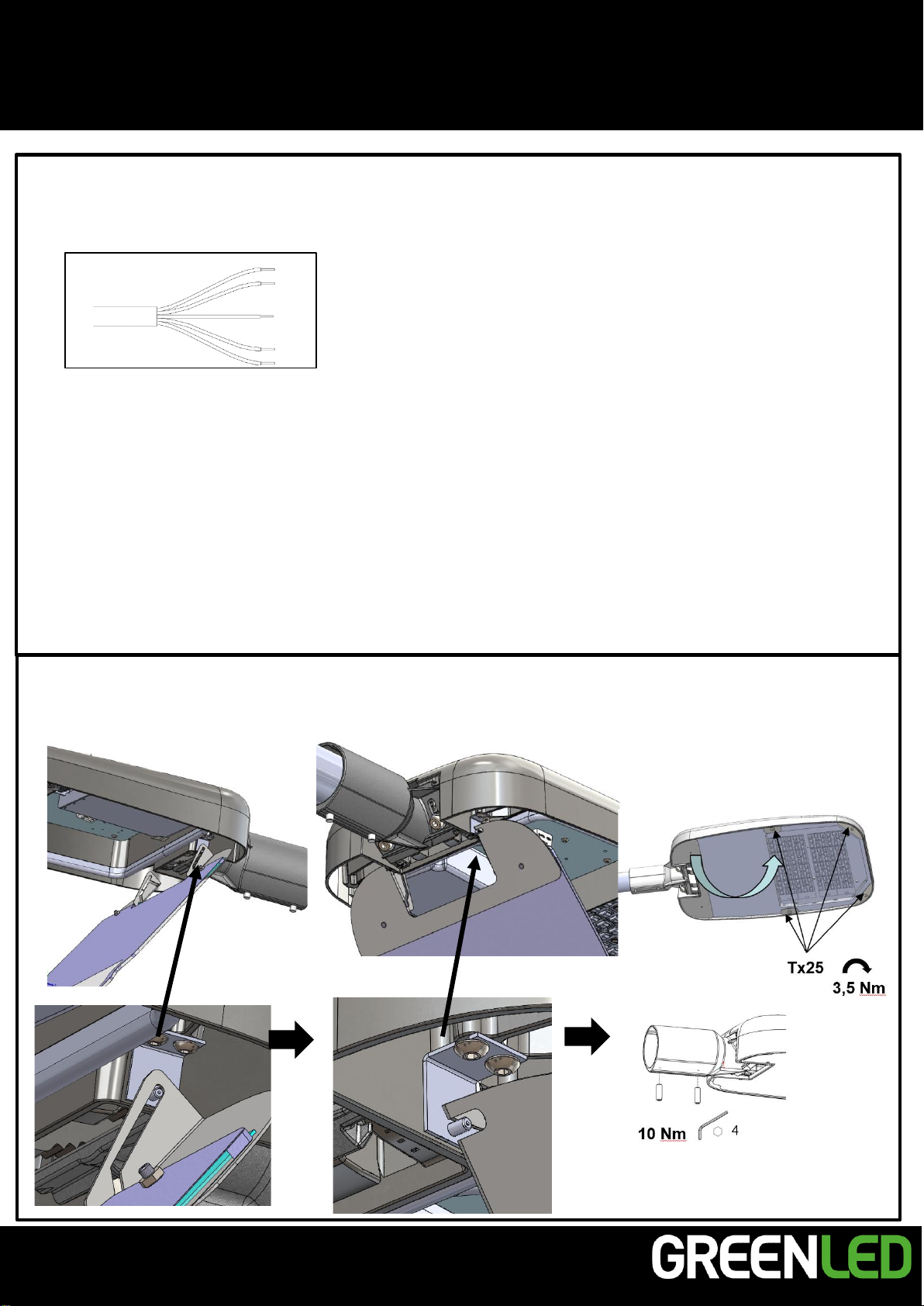

Kiinnitä lasi takaisin / Reattach the glass

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

6. Min IP65 kytkentä / connection

Kytkentäriman vaatimukset

- Ruuvi- tai jousikytkentäinen

- 3 tai 5 napainen kaapelin napaluvun

mukaan

- 230Vac, 1,5-2,5mm2 kaapelille

- Johtimien kuorinta kytkentäriman

vaatimusten mukaisesti

Varmista vedonpoisto!

Requirements for the terminal block

- The type of terminal (screw/spring)

-3 or 5 positions based on the cable’s number of poles

- 230Vac, for 1.5-2.5mm2 cable

- Peeling of the wires according to the requirements of

the terminal block

Ensure the strain relief!

DOC00354,1-ASENNUSOHJE,Vega M

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

Huomio!

Jos valaisin on varustettu alapuolisella Zhaga liittimellä, täytyy Zhaga liittimen

johtimet kytkeä ennen lasin sulkemista.

Hox!

If the luminaire bottom surface is equipped with a Zhaga connector, the wires of

the Zhaga connector must be connected before closing the glass.

Zhaga Liitin / Zhaga connector

Kytke saman väriset Zhaga liittimen johtimet yhteen sen jälkeen kun lasi on kiinnitetty

takaisin saranatapeille. Kytke johtimet yhteen sulkemalla liittimen lukitusvipu. Tämän

jälkeen voit sulkea lasin edellisen sivun ohjeen mukaisesti.

Connect the wires of the same color from Zhaga connector together after attaching the

glass back to the hinge pins. Connect the wires by closing the connector lock lever. You

can then close the glass as instructed on the previous page.

DOC00354,1-ASENNUSOHJE,Vega M

Sirius M -asennusohje

Huomaa! Kytke valaisin irti sähköverkosta ennen huoltotyön aloittamista!

Huoltotoimenpidettä varten valaisin täytyy irrottaa alas pylväästä. Mikäli liitäntäjohdon

vetäminen kokonaan ulos pylväästä ei ole mahdollista, täytyy valaisimen lasi aukaista

ja liitäntäjohto irrottaa.

Hox! Before maintenance work disconnect the power to reduce electrical shock risk!

For maintenance the luminaire must be detached down from the pole. If it is not

possible to pull the connecting cable completely out of the column the luminaire glass

must be opened and the connecting cable disconnected.

Huomaa!

Liitäntälaite suositellaan vaihtamaan sisätiloissa valaisimen ollessa irrallaan.

Mikäli vaihdat liitäntälaitteen ulkona, huomioi sääolosuhteet.

Hox!

It is recommended to replace the driver indoors when the luminaire is detached. If

you replace the driver outdoors take the weather conditions into account.

Liitäntälaitteen (ECG) vaihtaminen

Replacement of driver (ECG)

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

DOC00354,1-ASENNUSOHJE,Vega M

Sirius M -asennusohje

Liitäntälaitteen (ECG) vaihtaminen

Replacement of driver (ECG)

Aukaise valaisimen lasi

Open the glass

VEGA M [FI] Asennus- ja huolto-ohje

[UK] Installation and maintenance instruction

DOC00354,1-ASENNUSOHJE,Vega M
