Ground Zero GZCS 4.60ISO Bedienungsanleitung

Verstärker

Bedienungsanleitung

CAR SPECIFIC

GZCS 4.60ISO

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden

haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste

Technologie zu erhalten. Viel Spaß mit diesem Produkt.

Ausstattungsmerkmale

Hocheffizienter Plug´n´play Analog-Verstärker

Für alle Fahrzeuge mit nicht aktiven Soundsystemen und Iso-Adaptierung

Viele weitere fahrzeugspezifische Adapter optional erhältlich

2 Ohm stabil Stereo

Einschalt- und Schutzanzeige

Hochpass regelbar (Bei 4Ch + Sub Betrieb)

Tiefpass regelbar (Bei Front + Sub Betrieb)

Regelbare Eingangsempfindlichkeit

Einschaltverzögerung

Temperatur / Kurzschluss / Überlast-Schutz

Inklusive 2m Kabelbaum mit Iso-Adaptierung

Benötigte Materialien und Werkzeuge zur Installation

Kreuzschlitz Schraubendreher

Bohrmaschine, 3 mm Metallbohrer

Befestigungsschrauben

Bitte unbedingt beachten !

-Fahrzeugbatterie vor der Installation abklemmen!

(Hinweise in der Betriebsanleitung des KFZ beachten!)

-Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige

Fahrzeugteile bohren!

-Kabel niemals über scharfe Kanten führen.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes

erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens

oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann auch die

Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit

empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

Einbau des Verstärkers

-Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden

können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.

-Das Gerät darf nicht abgedeckt, oder in der Nähe anderer Wärme abstrahlender Geräte

montiert werden.

-Da das Gerät bis zu 80°C Betriebstemperatur erreichen kann, sollte ausreichend Abstand

von wärmeempfindlichen Fahrzeugteilen eingehalten werden. Insbesondere bei

Kunststoffteilen und elektronischen Bauteile sollte der Mindestabstand 3 cm betragen.

-Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den

Verstärker entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen

Schrauben befestigen.

Warnung

Bitte dieses Gerät so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass

das Radio und andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Wenn es

notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige

Sicherung. Wenn eine falsche Sicherung benutzt wird, kann sie Schaden an dem ganzen System

verursachen. Dieser ist von der Garantie ausgeschlossen.

Anschluss

- Der GZCS 4.60ISO wird mittels des mitgelieferten Iso-Adapters direkt zwischen Original Radio

und dem Fahrzeug-Kabelbaum angeschlossen. Bei Fahrzeugtypen ohne Iso-Anschluss wird ein

optional erhältlicher Adapter benötigt.

Strombedarf

Der GZCS 4.60ISO ist so ausgelegt, dass er problemlos am Original Fahrzeug-Kabelbaum

betrieben werden kann. Bei einigen Fahrzeugen kann es jedoch notwendig sein, dass die

Stromversorgung des GZCS 4.60ISO direkt von der Batterie erfolgen sollte.

Bitte beachten Sie:

-Die fahrzeugseitige Absicherung der Radio-Stromversorgung sollte mindestens 15Ampere

betragen, ansonsten ist eine ausreichende Stromversorgung nicht gewährleistet.

-Falls weitere Nachrüst-Geräte, wie Freisprecheinrichtung, GPS Geräte, etc. mit an den

Original Fahrzeug-Kabelbaum adaptiert wurden, ist eine ausreichende Stromversorgung

nicht gewährleistet.

-Sie können maximal einen GZCS 4.60ISO an dem Original Fahrzeug-Kabelbaum

betreiben. Falls Sie einen weiteren Verstärker anschließen möchten, muss die

Stromversorgung direkt von der Batterie erfolgen.

-Ein optimales Ergebnis erreichen Sie mit einer stabilen Stromversorgung direkt

von der Batterie.

Isostecker Belegung

Bitte beachten Sie, dass die Belegung der fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug

und Hersteller variieren. So sind unter anderem bei vielen Fahrzeugen der VAG Gruppe (VW,

Audi, Seat, Skoda,…) meist Dauer + und Zündplus vertauscht. Dies muss beim Anschluss des

GZCS 4.60ISO unbedingt beachtet werden. Ein Falschanschluss des GZCS 4.60ISO kann Defekte

sowohl am Gerät, als auch an der Fahrzeugelektronik hervorrufen. Bitte wenden Sie sich an eine

Fachwerkstatt, um eine einwandfreie Installation des GZCS 4.60ISO zu gewährleisten.

Bitte beachten Sie unbedingt, dass der GZCS 4.60ISO nicht in

Fahrzeugen mit Aktivsystem verwendet werden darf. Der Anschluss des

GZCS 4.60ISO an ein fahrzeugspezifisches Aktivsystem kann Defekte

sowohl am Verstärker, als auch an der Fahrzeugelektronik hervorrufen.

Bei Unsicherheit, gibt Ihnen der Fahrzeughersteller sicher Auskunft über

die exakte Ausstattungsvariante Ihres Fahrzeuges.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr

Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch

wieder ein (ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein

Einstellungen und Funktionen

High Pass Regler Front

Aktiviert bei 3 Kanal Betrieb mit Subwoofer [Modeschalter auf Front+Sub (intern)]

und bei Nutzung eines externen Subwoofers [Modeschalter auf 4CH + Sub

(extern)] . Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf

die gewünschte untere Trenn-Frequenz der Frontlautsprecher. Es werden alle

Frequenzen unterhalb 50 –250 Hz gefiltert.

High Pass Regler Rear

Aktiviert bei Nutzung eines externen Subwoofers [Modeschalter auf 4CH + Sub

(extern)] . Justieren Sie die variable HPF Übergangsfrequenz mit dem Regler auf

die gewünschte untere Trenn-Frequenz der Hecklautsprecher. Es werden alle

Frequenzen unterhalb 50 –250 Hz gefiltert.

Low Pass regler Rear

Aktiviert bei 3 Kanal Betrieb mit Subwoofer [Modeschalter auf Front+Sub

(intern)].Justieren Sie die variable LPF Übergangsfrequenz mit dem Regler auf die

gewünschte obere Trenn-Frequenz des Subwoofers. Es werden alle Frequenzen

oberhalb 50 –250 Hz gefiltert.

Mode Schalter

Stellen Sie die Weiche für die ausgewählte Anwendung ein.

FRONT+SUB –3 Kanal Betrieb. An den Frontkanälen werden die

Frontlautsprecher betrieben. Der High Pass Filter ist aktiviert. An den Rearkanälen

wird ein Subwoofer mit min 4 Ohm gebrückt betrieben. Der Low Pass Filter ist

aktiviert.

NORMAL –An den Front- und Rear-Kanälen werden Front- und Hecklautsprecher

betrieben. Die Filter sind deaktiviert.

4CH + SUB –4 Kanal Betrieb mit externem Subwoofer. An den Front- und Rear-

Kanälen werden Front- und Hecklautsprecher betrieben. Die Hoch Pass Filter aller

4 Kanäle sind aktiviert. Der Low Pass Filter ist deaktiviert.

Level Regler

Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.

Zustandsanzeige

Low Batt

Das Gerät besitzt eine Schutzschaltung, welche das Gerät bei Niederspannung

ausschaltet und somit Gerät und Batterie schützt. Die Status LED leuchtet Gelb bei

aktiver Niederspannungs-Schutzschaltung.

Zustandsanzeige

Temp

Das Gerät schaltet sich bei Überhitzung aus, schaltet sich jedoch nach der

Abkühlung automatisch wieder ein (ca. 80° C). Die Status LED leuchtet Rot bei

aktiver Überhitzungs-Schutzschaltung.

Zustandsanzeige

Radio On

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten

des Radios ein. Die LED leuchtet zur Bestätigung dauerhaft Grün.

Anschluss Buchse

An diese Buchse schließen Sie den mitgelieferten Kabelbaum an.

Bitte beachten, dass ausschließlich der für dieses Gerät bestimmte,

spezifische Kabelbaum genutzt werden darf. Ein Anschluss eines falsch

belegten Kabels führt zur Beschädigung des Gerätes und der

Fahrzeugelektronik.

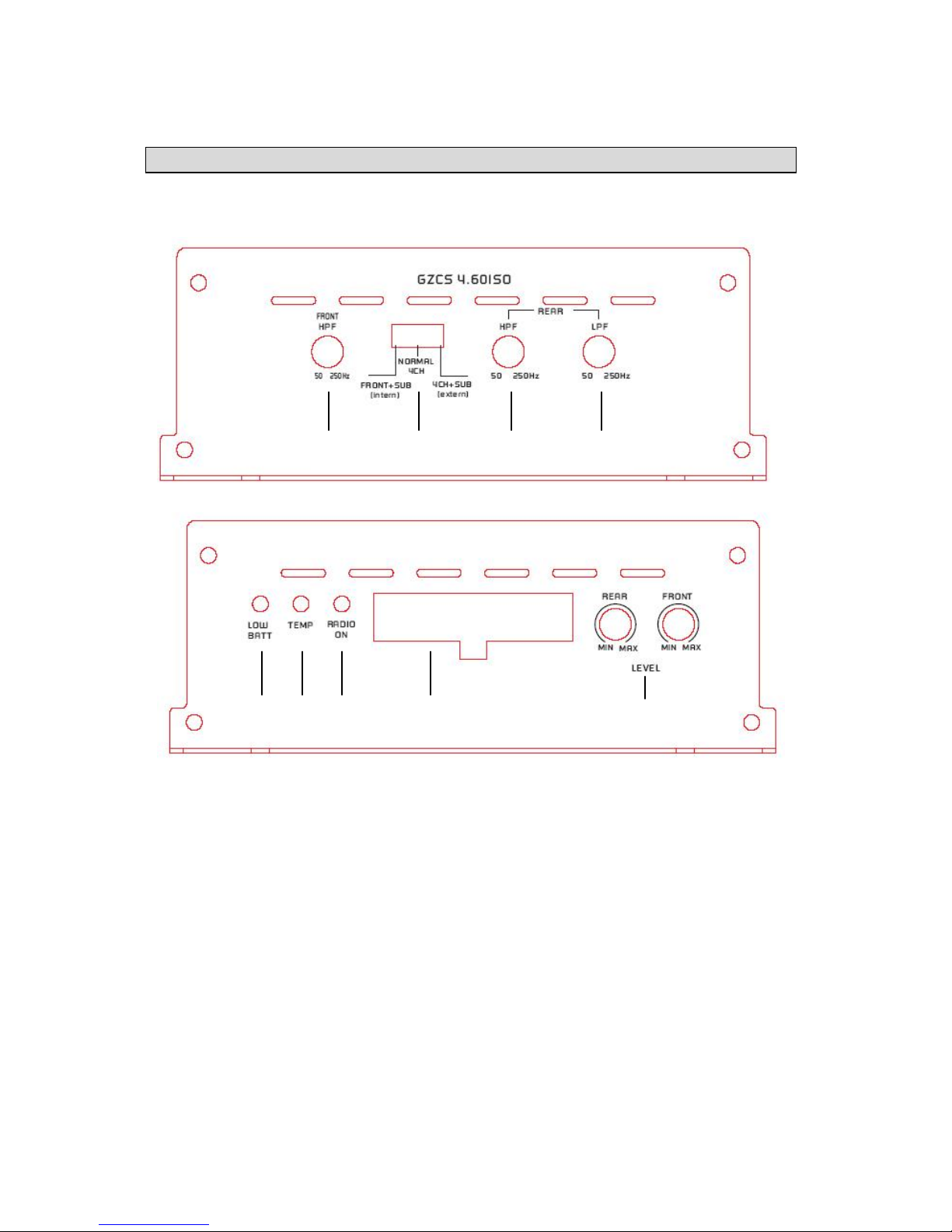

Einstellungen und Funktionen

1 4 2 3

6 7 8 9 5

4 Kanal Betrieb

Fahrzeugseitiger Anschluss

Bitte beachten Sie, dass die Belegung der

fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug

und Hersteller variieren. So sind unter anderem bei

vielen Fahrzeugen der VAG Gruppe (VW, Audi, Seat,

Skoda,…) meist Dauer + und Zündplus vertauscht.

Dies muss beim Anschluss des GZCS 4.60ISO

unbedingt beachtet werden. Ein Falschanschluss des

GZCS 4.60ISO kann Defekte sowohl am Gerät, als auch

an der Fahrzeugelektronik hervorrufen. Bitte wenden

Sie sich an eine Fachwerkstatt, um eine einwandfreie

Installation desGZCS 4.60ISO zu gewährleisten.

3 Kanal Betrieb

Bitte beachten Sie, dass die Belegung der

fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug

und Hersteller variieren. So sind unter anderem bei

vielen Fahrzeugen der VAG Gruppe (VW, Audi, Seat,

Skoda,…) meist Dauer + und Zündplus vertauscht.

Dies muss beim Anschluss des GZCS 4.60ISO

unbedingt beachtet werden. Ein Falschanschluss des

GZCS 4.60ISO kann Defekte sowohl am Gerät, als auch

an der Fahrzeugelektronik hervorrufen. Bitte wenden

Sie sich an eine Fachwerkstatt, um eine einwandfreie

Installation desGZCS 4.60ISO zu gewährleisten.

Bitte nutzen Sie ausschließlich den mitgelieferten Adapter für den

Anschluß eines Subwoofer an die GZCS 4.60ISO.

Bitte beachten Sie, dass die Impedanz des angeschlossenen

Subwoofers mindestens 4 Ohm betragen muss.

Fahrzeugseitiger Anschluss

Technische Daten

Wenn irgendetwas nicht funktioniert

Problem

Kontrolle

Hilfe

Kein Ton

Leuchtet die Radio ON LED nicht?

Steckverbindungen prüfen

Sicherung prüfen

+12 Volt prüfen

Masse prüfen

Kurzschluss am Lautsprecher

Gerät defekt

Leuchtet die Temp LED Rot?

Gerät überhitzt

Leuchtet die Low Batt LED Gelb?

Steckverbindungen prüfen?

Ladezustand der Batterie prüfen

Verstärker

schaltet bei

Lautstärke ab

Lautsprecherimpedanz prüfen

Prüfen Sie, ob der Widerstand am LS

Terminal von 2 Ohm nicht unterschritten

wird.

Ton fehlt an

einem Kanal

Lautsprecherkabel prüfen

Steckverbindungen prüfen Kabel/Stecker

beschädigt

Model

GZCS 4.60ISO

Typ

4 Kanal ISO Verstärker

Output Power @ 4 Ω

4 x 70 W

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

4 x 30 W (1% THD+N)

4 x 60 W (10% THD+N)

Output Power @ 2 Ω

4 x 90 W

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

4 x 45 W (1% THD+N)

4 x 80 W (10% THD+N)

Output Power @ 4 Ω (3 Kanal Betrieb)

2 x 70 W & 1 x 180 W

RMS Power @ 4 Ω (3 Kanal Betrieb)

CEA Standard CEA-2006-A

2 x 30 W & 1 x 90 W (1% THD+N)

2 x 60 W & 1 x 160 W (10% THD+N)

Tiefpass Weiche (Rear)

50 Hz –250 Hz

Hochpass Weiche

50 Hz –250 Hz

Frequenzgang

5 Hz –30000 Hz

(± 1 dB)

Sicherung

20A

Abmessungen

B x H x L mm

165 x 52 x 135

Abmessungen

B x H x L inch

6.5“ x 2.05“ x 5.31“

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach

vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell

erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung

ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei

Teilnahme an Wettbewerben entstanden sind.

Limited warranty - defective products must be returned in original packaging - please add a copy

of the original purchasing invoice showing the purchasing date and a detailed description of the

failure. Failure caused by overload, misuse or by using the product for competition purpose are

not covered by the warranty.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving

bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door

deelname aan wedstrijden (SPL) ontstaan zijn.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du

defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:

Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non

conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door

te voeren zonder de klant hierover te informeren.

Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des

améliorations au produit sans informer le client.

Inhaltsverzeichnis

Sprachen:

Andere Ground Zero Verstärker Handbücher

Ground Zero

Ground Zero HYDROGEN GZHA 2400XII Bedienungsanleitung

Ground Zero

Ground Zero RadioActive GZRA 1.1000D D-Class Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero GZIA 1.600HPX-II Bedienungsanleitung

Ground Zero

Ground Zero GZPA 1.6K-HCX Bedienungsanleitung

Ground Zero

Ground Zero Plutonium GZPA 1.4000DXII Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN GZHA 1.1200DXII Bedienungsanleitung

Ground Zero

Ground Zero PLUTONIUM GZPA 1.6000D Bedienungsanleitung

Ground Zero

Ground Zero GZCA 8.0K-SPL Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE Series Bedienungsanleitung

Ground Zero

Ground Zero GZUA 2.250SQ-PLUS Bedienungsanleitung

Ground Zero

Ground Zero GZHA MINI FOUR 24V Bedienungsanleitung

Ground Zero

Ground Zero GZRA 1.2500DX Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN SERIES Bedienungsanleitung

Ground Zero

Ground Zero GZIA 2075HPX Bedienungsanleitung

Ground Zero

Ground Zero Ferrum GZFA 2.100 Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero TITANIUM Series Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE Series Bedienungsanleitung

Ground Zero

Ground Zero GZCA 1.2K-SPL Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero NUCLEARGZNA 1.2500DXII Bedienungsanleitung

Beliebte Verstärker Handbücher anderer Marken

ASTRO

ASTRO HVO V40 P Bedienungsanleitung

Marantz

Marantz SUPERSCOPE BLA-545 Montageanleitung

NAD

NAD CI980 Bedienungsanleitung

Technics

Technics SE-CH770 Bedienungsanleitung

Harman Kardon

Harman Kardon HK6300 Bedienungsanleitung

NAD

NAD T975 Bedienungsanleitung

McIntosh

McIntosh MA6850 Bedienungsanleitung

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Bedienungsanleitung

Viatron

Viatron Autrix Bedienungsanleitung

GME

GME GA9800 Bedienungsanleitung

Atlas

Atlas CP700 Bedienungsanleitung

Roland

Roland KC-1000 Bedienungsanleitung

Pyle

Pyle PFMRA350BW Bedienungsanleitung

Advantage

Advantage S-250 Bedienungsanleitung

IRT Electronics

IRT Electronics DVA-3007 Bedienungsanleitung

Dimavery

Dimavery BA-100 Series Bedienungsanleitung

Sony

Sony XM-S400D Bedienungsanleitung

Schertler

Schertler ROY X Bedienungsanleitung
