Ground Zero IRIDIUM SERIES Bedienungsanleitung

IRIDIUM-SERIES

VERSTÄRKER

ANLEITUNG

GZIA 1.600HPX-II

GZIA 2080HPX-II

GZIA 2130HPX-II

GZIA 2235HPX-II

GZIA 4115HPX-II

Ausstattungsmerkmale

•4 Ohm / 2 Ohm stabil (Stereo)

•1 Ohm stabil (Mono / nur GZIA 1.600HPX-II)

•Einschalt- und Schutzanzeige

•Bass Boost (nur GZIA 1.600HPX-II)

•Regelbarer Hochpass-Filter

•Regelbarer Tiefpass-Filter

•Auto-on (bei Nutzung des Hochpegel-Eingangs)

•Regelbare Eingangsempfindlichkeit

•Einschaltverzögerung

•Bassfernbedienung für GZIA1.600HPX-II (optional für GZIA 2235HPX-II & GZIA 2130HPX-II)

•Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Werkzeuge und Kabel zur Installation

•Kreuzschlitz Schraubendreher

•Bohrmaschine, 3 mm Metallbohrer

•Befestigungsschrauben

•Stromkabel min. 10 mm²

•Massekabel min 10 mm²

•Lautsprecherkabel min. 2 x 1,5 mm²

Bitte unbedingt beachten!

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator

(Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik

ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren

kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die

Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten die folgenden Punkte berücksichtigt werden:

a) Bei der Wahl des Einbauortes beachten, dass eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist

b) Wenn das Radio Vorverstärkerausgänge bietet (RCA), sollten diese genutzt werden

Einbau des Verstärkers

a) Einen Einbauplatz auswählen, der eine leichte Verkabelung ermöglicht und ausreichend Kühlung bietet.

b) Den Verstärker als Schablone nutzen, um Bohrungen zu markieren und ihn nach dem Bohren mit Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte

ausgeschaltet sind, wenn Sie die Geräte anschließen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere

Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

Anschlüsse (Strom- und Lautsprecherkabel)

Eingänge und Funktionen – GZIA 1.600HPX-II

Eingänge und Funktionen – GZIA 2080HPX-II

Eingänge und Funktionen – GZIA 2130HPX-II & GZIA 2235HPX-II

Eingänge und Funktionen– GZIA 4115HPX-II

Eingänge und Funktionen

Lautsprecheranschlüsse

Zum Anschluss der Lautsprecher

Stromanschluss

GND -> Masse Anschluss

REM -> Remote Anschluss [nicht bei Nutzung der High Level Eingänge (5)]

BATT -> +12 Volt

Zustandsanzeige

GRÜN – OK

ROT – Fehler

Bei GZIA 4115HPX-II auf der Seite der Kabelanschlüsse

Cinch Eingänge*

Zum Anschluss der Cinchleitungen des Quellgerätes. Wir empfehlen den Einsatz

hochwertiger Cinchkabel, um Störungen vorzubeugen.

High Level Eingänge*

Zum Anschluss an den Lautsprecherausgang eines Quellgerätes, sollte dieses keinen

Cinchausgang bieten. Die Endstufe schaltet automatisch ein, sobald ein Signal anliegt

(Auto-On). Der Remote Anschluss des Strom-Terminals (2) bleibt unbelegt.

HPF Hochpass-Regler

Der X-OVER Schalter auf die HIGH/HPF Position setzen und mit dem Regler die gewünschte

Trennfrequenz wählen. Frequenzen unterhalb der gewählten Einstellung werden unterdrückt.

LPF- Tiefpass-Regler

Der X-OVER Schalter auf die LOW/LPF Position setzen und mit dem Regler die gewünschte

Trennfrequenz wählen. Frequenzen.

(kann auch als Subsonic-Filter eingesetzt werden)

X-OVER Mode Schalter

LPF - Frequenzen oberhalb der gewählten Einstellung werden unterdrückt

HPF – Frequenzen unterhalb der gewählten Einstellung werden unterdrückt

FLAT – Das gesamte Frequenzband wird wiedergegeben

REMOTE Anschluss

Zum Anschluss der Bassfernbedienung der GZIA 1.600HPX-II

(optional erhältlich für GZIA 2130HPX-II und GZIA 2235HPX-II)

GAIN Regler

Zur Einstellung der Eingangsempfindlichkeit

Bass Boost Regler

Zur Regelung der Bassanhebung bei 45 Hz (0 – 12 dB)

*WICHTIG:

Betreiben Sie niemals die Hochpegel- und die Cincheingänge gleichzeitig. Dies könnte zu Schäden am Gerät selbst und am elektrischen

System führen. Nutzen Sie also entweder die Cinch- oder die Hochpegel-Eingänge!

Hochpegel-Eingang

Bei Nutzung des Hochpegel-Eingangs könnte es je nach System und Fahrzeug-Konfiguration zu

Störgeräuschen kommen. Bitte nutzen Sie in diesem Fall den mittleren, zusätzlichen Masse-Anschluss am

Kabelsatz, um diese Geräusche zu verringern/zu unterdrücken.

Die Auto-on Funktion erlaubt es, den Verstärker ohne ein zusätzliches Remotekabel zu betreiben. Dies

ermöglicht den Betrieb an einem OEM Werksgerät, welches weder über einen Cinchausgang noch über

ein Remotekabel verfügt.

Anschluss des Hochpegel-Eingangs – Mono und 2-Kanal GZIA Verstärker

Anschluss des Hochpegel-Eingangs –GZIA 4115HPX-II

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch mit dem Quellgerät ein und wieder aus, sofern die Verkabelung korrekt vorgenommen wurde.

Achtung: Der Verstärker schaltet sich zeitweise aus, wenn die Betriebstemperatur einen kritischen Bereich (bei ca. 80° C). erreicht. Nach der

Abkühlung schaltet er sich automatisch wieder ein.

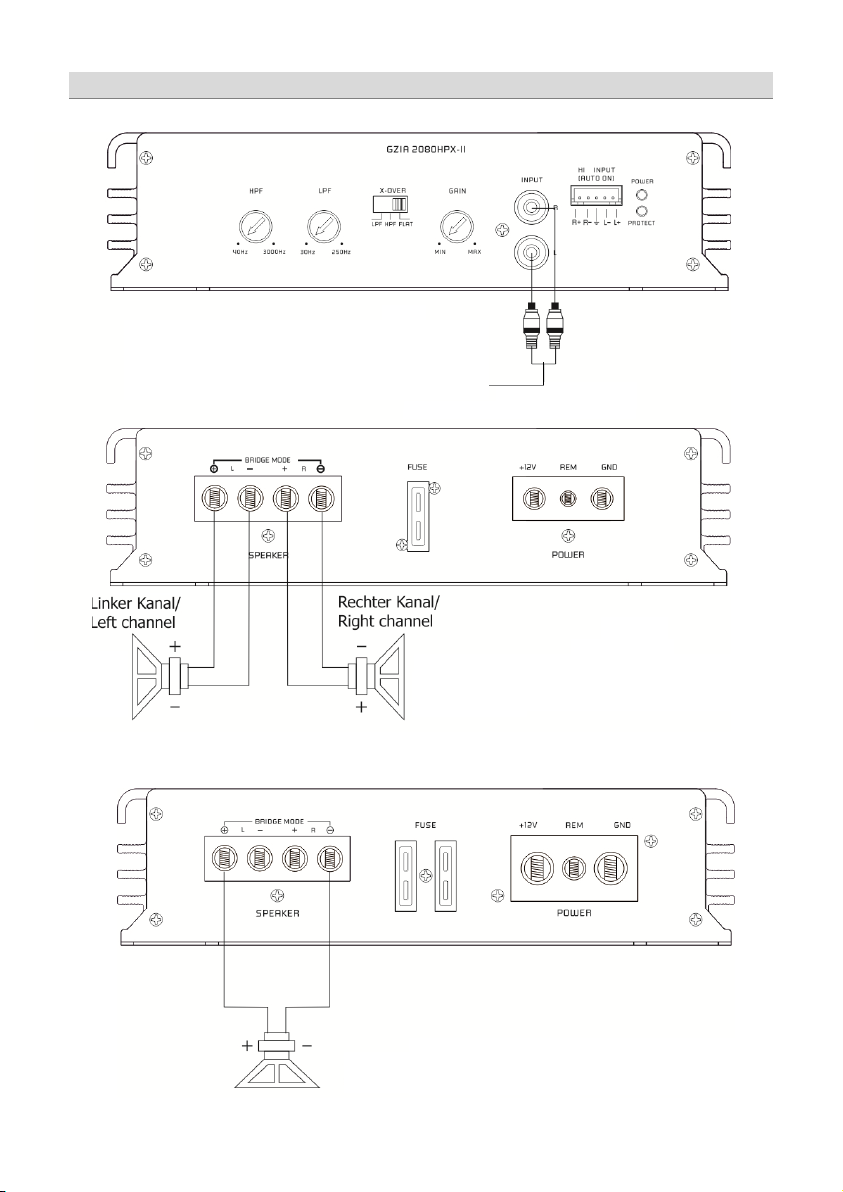

Anschluss – GZIA 1.600HPX-II

Lautsprecherimpedanz / speaker´s impedance

2 ~ 8 Ohm

Lautsprecherimpedanz / speaker´s impedance

4~ 8 Ohm

Zum Line out des Autoradios /

To car stereo line out

Stereo- / Brückenanschluss GZIA 2080/2130/2235HPX-II

Lautsprecherimpedanz / speaker´s impedance

2~ 8 Ohm

Lautsprecherimpedanz / speaker´s impedance

4~ 8 Ohm

Zum Line out des Autoradios /

To car stereo line out

Stereo- / Brückenanschluss – GZIA 4115HPX-II

Technische Daten

Model

GZIA 1.600HPX-II

Typ

1-Kanal Class A/B

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

1 x 230 W

(1% THD+N)

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

1 x 400 W

(1% THD+N)

RMS Power @ 1 Ω

CEA Standard CEA-2006-A

1 x 600 W

(1% THD+N)

MAX Power

CEA Standard CEA-2006-A

1 x 700 W @ 1 Ω

(10% THD+N)

Dämpfungsfaktor

> 150

Rauschabstand

> 80 dB

Tiefpass-Weiche

40 – 4000 Hz

Bass Boost

0 – 12 dB

Hochpass-Weiche

5 – 500 Hz

Frequenzgang

10 Hz – 30 KHz

Eingangsempfindlichkeit

200 mV – 6 V

Bassfernbedienung



Auto-on

(mit Hochpegel-Eingang)



Sicherung(en)

2 x 30A

Abmessungen / Kühlkörper

B x H x L (mm)

192 x 49 x 332

Abmessungen / gesamt

B x H x L (mm)

192 x 49 x 360
