Häfele ER5000 Bedienungsanleitung

Installation guide

www.hafele.com

ER5000 ER5100

* The contents of this user manual are subject to change without prior notice to

the user in order to enhance performance of the products.

All manuals and user guides at all-guides.com

all-guides.com

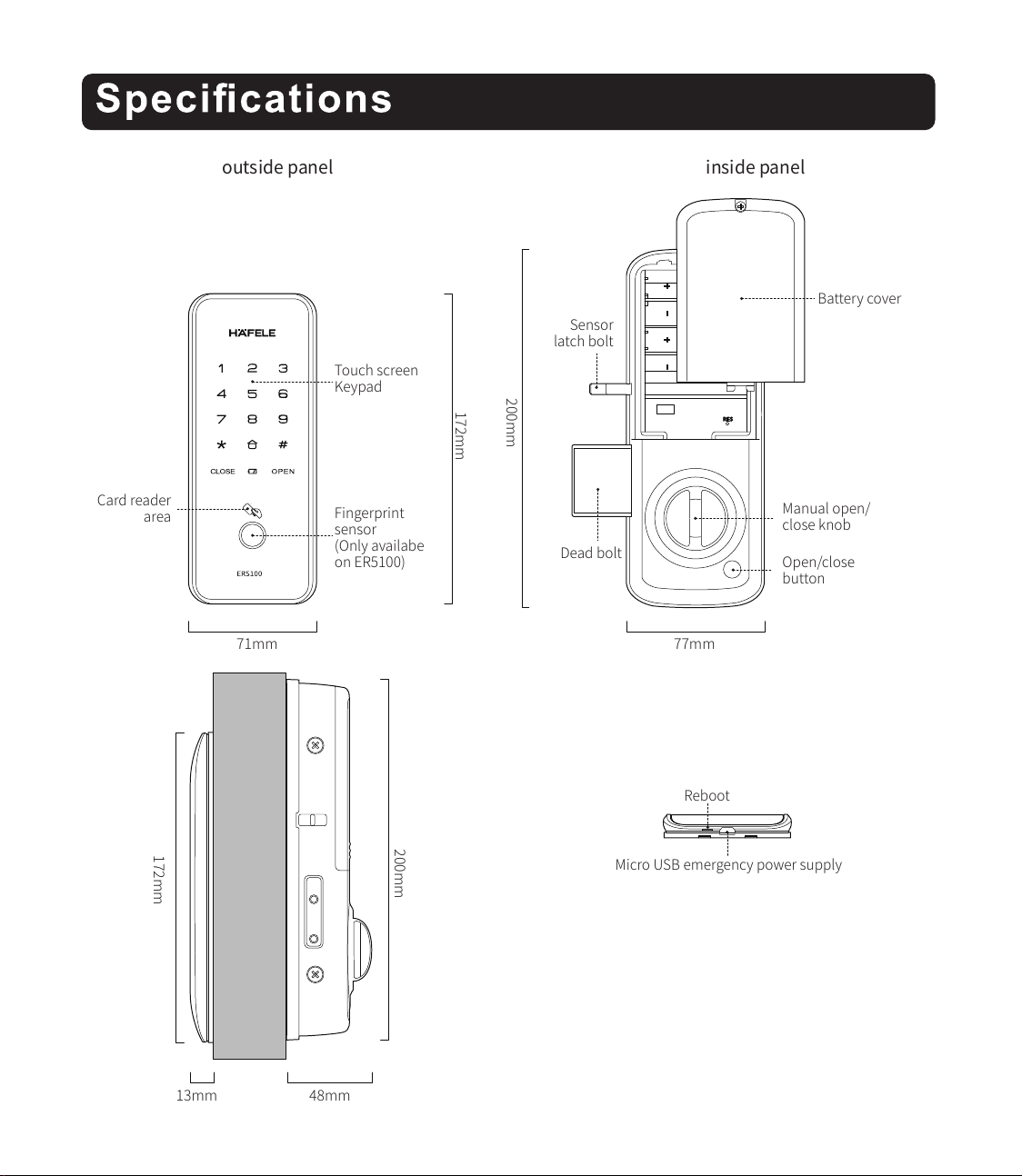

RES

200mm

172mm

13mm 48mm

77mm

71mm

Touch screen

Keypad

Sensor

latch bolt

Card reader

area Fingerprint

sensor

(Only availabe

on ER5100) Dead bolt

Battery cover

Manual open/

close knob

Open/close

button

outside panel inside panel

Reboot

Micro USB emergency power supply

All manuals and user guides at all-guides.com

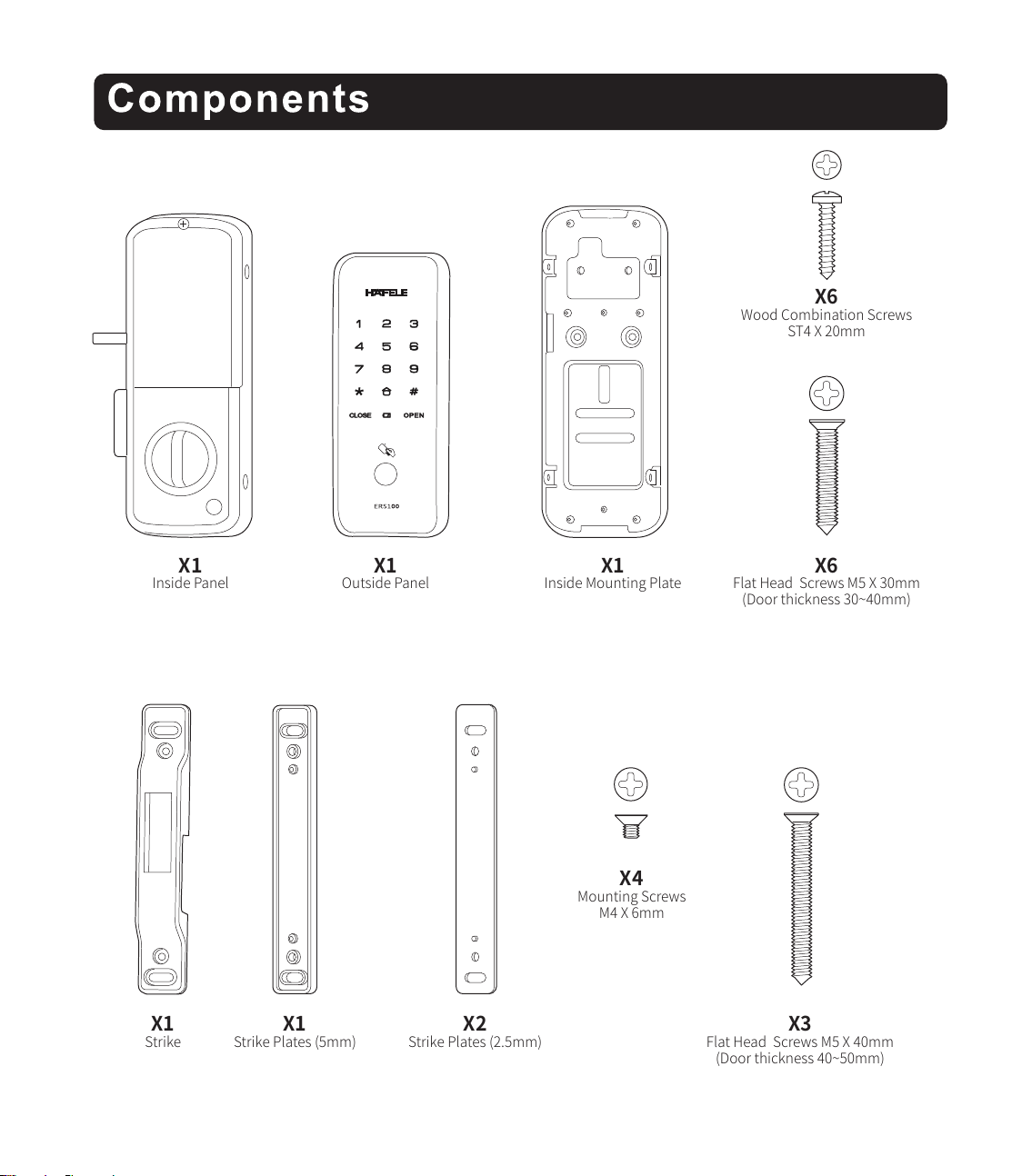

Inside Panel

Strike

Strike Plates (5mm)

Strike Plates (2.5mm)

Mounting Screws

M4 X 6mm

Outside Panel

Inside Mounting Plate

Wood Combination Screws

ST4 X 20mm

Flat Head Screws M5 X 30mm

(Door thickness 30~40mm)

Flat Head Screws M5 X 40mm

(Door thickness 40~50mm)

All manuals and user guides at all-guides.com

Left handed door Right handed door

1.Check whether the door is left handed

or right handed before installation.

2.Conﬁrm inside panel installation

direction.

3.Based on door type and direction,match

and hold intallation template on door

tightly and drill a hole on door.

Inside Inside

Edge the door

All manuals and user guides at all-guides.com

1.Get the front panel cable through the drill

hole on the door.

3.Depending on installation condition,ﬁx proper

positon of striker with screws.

4.Get the outside panel cable connected

to inside panel.

2.Get the outside panel cable through the

inside panel bracket and ﬁx screws from

inside of the door.

Be careful not to damage

the connecting cable.

All manuals and user guides at all-guides.com

5.Get the inside panel on the bracket and

ﬁx screws.

6.Fix battery cover screws after insert 4ea batteries

and test functions.

All manuals and user guides at all-guides.com

all-guides.com

45~50mm

Left handed door

Edge the door

Edge bolt

Dead bolt

Folding line

Need to drill a hole

with 32mm diameter

Backset

45~50mm

All manuals and user guides at all-guides.com

Right handed door

Edge the door

Edge bolt

Dead bolt

Folding line

Need to drill a hole

with 32mm diameter

Backset

45~50mm
