Haier ES100V-U1 Handbuch

ES50V-U1(H)

ES80V-U1(H)

ES100V-U1(H)

Электрический водонагреватель

Инструкция по эксплуатации

•Перед тем, как использовать, внимательно прочитайте

данную инструкцию.

•Сохранить как следует для учета установки.

Содержание:

Внимание по безопасности (Прочитайте перед использованием) ....................................................... 1

Предупреждение! ......................................................................................................................................1

Внимание! .................................................................................................................................... 3

Инструкция по установке ......................................................................................................... 4

Пояснение разных частей.............................................................................................................................4

Установка смесительного клапана ...............................................................................................................4

Установка предохранительного клапана.......................................................................................................5

Метод установки ..........................................................................................................................................6

Внимание по монтажу ..................................................................................................................................7

Инструкция по применению...................................................................................................... 9

Метод использования ..................................................................................................................................9

Очистка и техническое обслуживание ...................................................................................... 11

Спецификация•Упаковочный лист .......................................................................................... 13

Схема электрической цепи.........................................................................................................................13

Описание внешнего вида и запчастей ........................................................................................................13

Технические характеристики ...................................................................................................................... 14

Упаковочный лист ......................................................................................................................................14

Частозадаваемые вопросы .................................................................................................... 15

Внимание по безопасности

(Прочитайте перед использованием)

Объяснение символов

Обозначает запрещенное

действие.

Обозначает

обязательное

действие.

Обозначает действие,

которое необходимо обратить

внимание.

В том случае, если электроводонагреватель имеет аномальный резкий запах гаря, немедленно отключите

электропитание и связаться со сервисным центром.

Данный логотип является специальным логотипом “Специалиста по безопасной

предосторожности”. Компании водонагревателей “Хайер”. Внутри водонагревателя

используют патентную технику данной компании, чтобы обеспечить Вашу безопасность

купания и всегда контролировать за тем, включено ли электричество заземлителя

Вашего дома. В случае, если логотип засветился, это означает, что электрическое

заземление под напряжением и необходимо немедленно прекратить использование

электроводонагревателя, а также отключить его от электросети. В тоже время нельзя

прикасаться к поверхности каких-либо других электрических приборов. Незамедлительно

связаться с местным отделом по послепродажному обслуживанию и пригласите электрика

для проверки сети. Убедитесь, что в результате проверки логотип больше не светится.

Необходимо использовать независимое электропитание 220 V/50 Hz.

Знак безопасного

электроводонагревателя Хайер

Предупреждение!

(Несоблюдение нижеследующих пунктов может привести к несчастному случаю человека!)

Предупреждение

Внимание

Запрещается

Для обеспечения полной безопасности, электроводонагреватель должен использоваться только с отдельной

розеткой (запрещается использовать розетки с многофункциональными разъемами), а также немаловажно

надежное заземление. Розетка должна быть соответствовать государственным стандартам. В случае отсутствия

надежного заземления строго запрещается использовать водонагреватель. Измерить электрокарандашом,

правильно подсоединены линия под напряжением и нулевая линия.

•Запрещается использовать поврежденный электрошнур и розетку для электропитания. Своевременно

очищайте пыли штепселя и розетки электропитания.

•Проверить электросчетчик. Соответствует ли диаметр электропровода нормативному току водонагревателя.

Если необходимо, воспользуйтесь услугами квалифицированного электрика.

Не прикасайтесь к штекеру мокрыми руками. Избегайте попадания воды на поверхность электроводонагревателя,

штепселя и розетки. Для защиты от поражения электрическим током в случае случайного попадания жидкости

на поверхность вышеперечисленных приборов, обязательно воспользуйтесь услугами квалифицированного

специалиста, назначенного данной компанией для проверки всех приборов. Возобновляйте использование

только после положительного результата проверки приборов специалистом.

Необходимо установить электроводонагреватель на твердой и ровной поверхности стены.

•Категорически запрещено устанавливать электроводонагреватель (ЭВН) на полу. Категорически запрещено

устанавливать ЭВН в местах, где скапливается вода и где невозможно полностью осушить поверхность.

•Строго воспрещается хранить легковоспламеняющиеся и взрывоопасные материалы рядом с ЭВН.

•Во время установки или сервисного ремонта ЭВН строго запрещается подключать аппарат к электропитанию.

Только квалифицированные специалисты могут осуществлять операции по ремонту, техническому

обслуживанию, разборке и сборке ЭВН.

Внимание по безопасности

(Прочитайте перед использованием)

Запрещается

Предупреждение

Запрещается

Необходимо

обеспечить

заземление

Внимание по безопасности

(Прочитайте перед использованием)

Внимание! (Здесь приведены примеры некорректной эксплуатации, причиняющие несчастный

случай человеку и имущественный ущерб!)

•Строго запрещается устанавливать ЭВН на замерзающейся окружающей среде. Замерзание причиняет разрыв

посуды и водотрубы, и даже ожогу и утечке воды.

•Строго запрещается устанавливать ЭВН в местах, подвергающихся сильному холоду. Обледенение котла и трубопровода

ЭВН может вызвать трещины на его поверхности, что в свою очередь приведет к утечке воды и ошпариванию.

•В морозную погоду необходимо принять предупредительные меры по предотвращению обледенения и

нанесения ущерба ЭВН.

•В случае повреждения электрического кабеля (шнура), во избежание возникновения опасных ситуаций,

необходимо связаться со производителем ЭВН, технической поддержкой компании или квалифицированным

специалистом для осуществления замены кабеля.

Внимание! Осторожно принять меры во избежание ожога горячей водой!

•Избегайте прикосновения к клапану и трубопроводу для снабжения горячей воды.

•Обязательно перед использованием убедитесь, что температура воды подходит для принятия душа или ванны.

Не используйте горячую воду ЭВН непосредственно в качестве питьевой воды, или в аналогичных целях.

Дети, престарелые, больные и инвалиды должны использовать данный аппарат под руководством человека,

имеющего опыт и соответствующие знания. Причем детям нельзя играть с ним.

В случае долгосрочной приостановки использования ЭВН, необходимо отключить ЭВН от электропитания, а

также в соответствии с инструкцией по очистке и уходу, слить всю воду, оставшуюся в водонакопителе.

Внимание

Запрещается

Предупреждение

Распылитель

Направление холодной воды

Труба для холодной воды

: Направление холодной воды

: Направление горячей воды

Труба для

горячей воды

Выход

горячей

воды

3 4

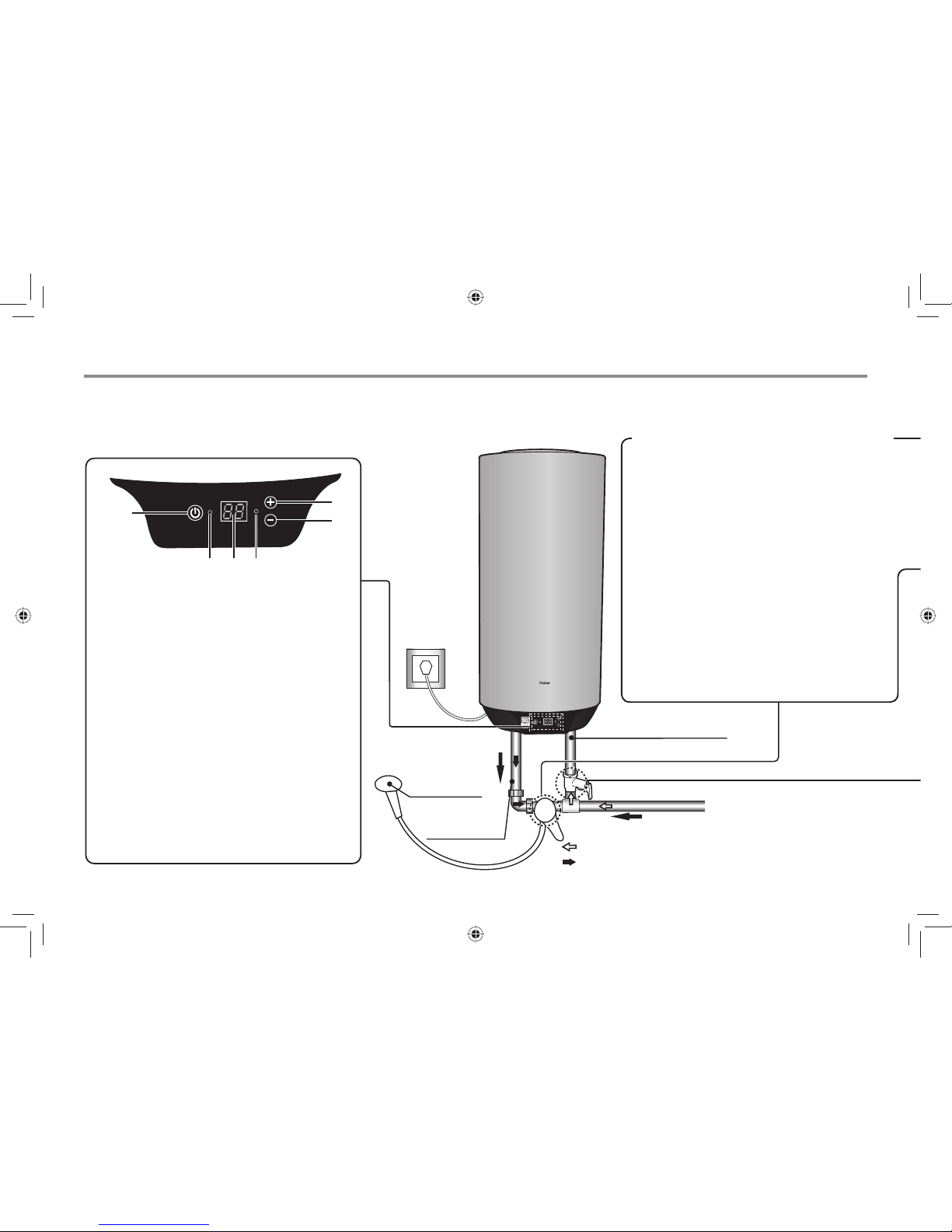

Кнопка для включения/выключения машины

Указательная лампа для электропитания

3Цифровой дисплей

Предназначен для индикации фактической

температуры и установленной температуры.

4Указательная лампа для нагрева/

тепловой защиты

Регулировочная кнопка для уменьшения

темпе

атуры

Допускается циркулярное урегулирование в

сфере 75°C  30°C. Нажать кнопку один раз,

температура снижается на 5°C.

6Регулировочная кнопка для увеличения

температуры

Допускается циркулярное урегулирование в

сфере 30°C  75°C. Нажать кнопку один раз,

температура повышается на 5°C.

Инструкция по установке

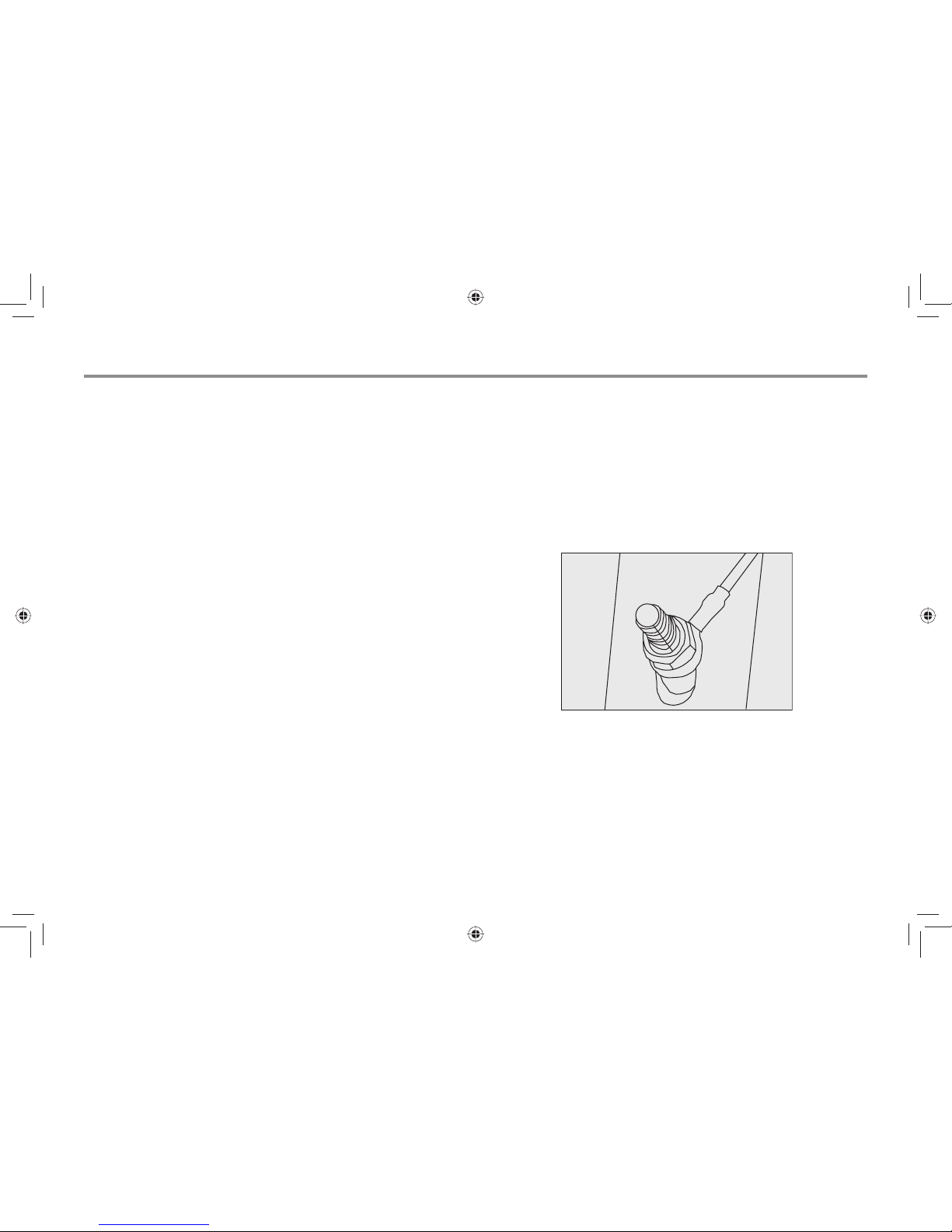

Установка смесительного клапана

Используйте три винта, идущие

в комплекте к клапанам, для

закрепления корпуса клапана на стене.

Подстилать резиновую подкладку

для входа для холодной воды и входа

для горячей воды смесительного

клапана. Соответственно соединить

на водопроводную трубу и трубу для

горячей воды. чтобы обеспечить тесное

соединение и не возникать утечку воды.

2Покрыть пластиковым покрытием

и вращать пластиковое кольцо до

фикрования.

3Закрепить рычаг на корпус клапана.

Укупорить красную и синюю

указательную пробку.

Пояснение разных частей

Инструкция по установке

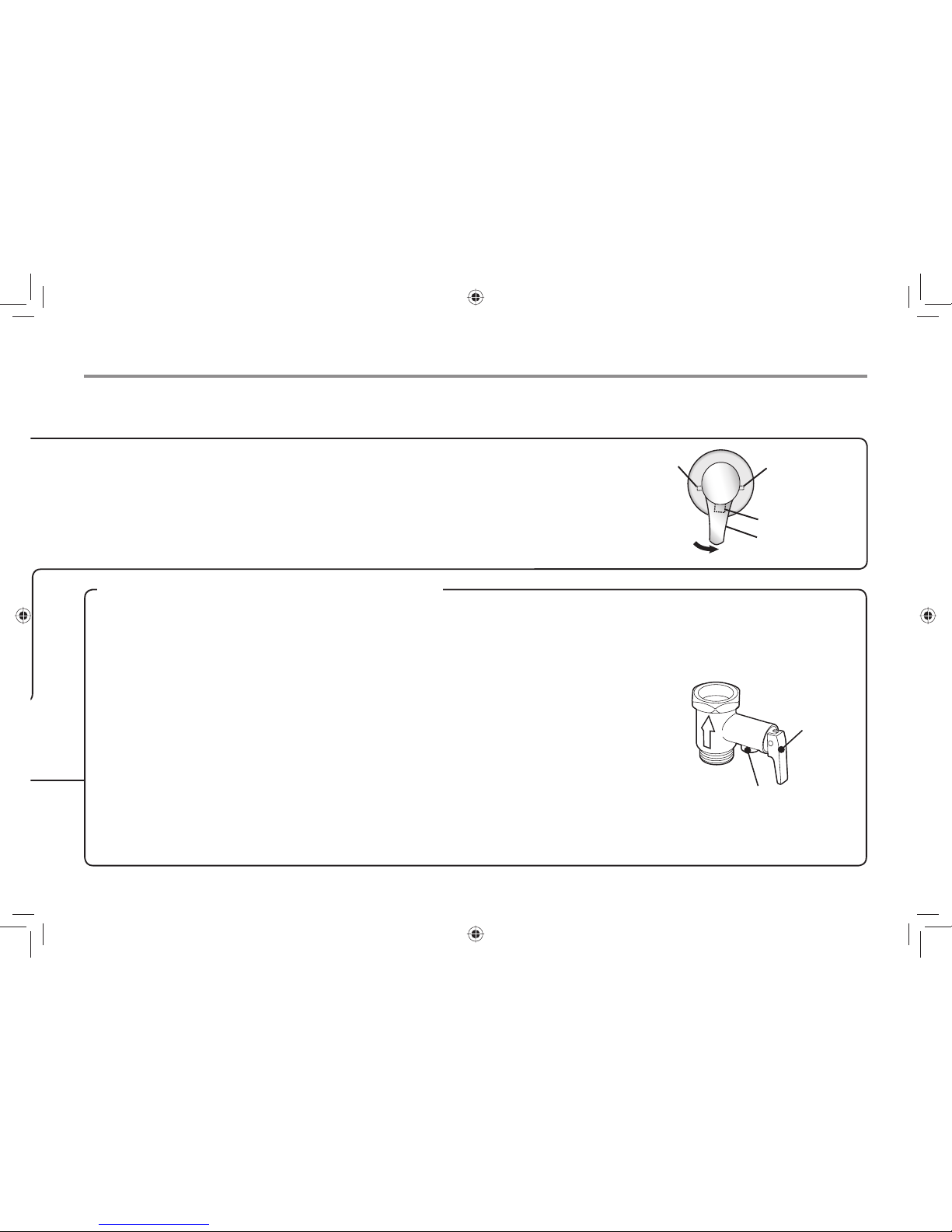

Установка предохранительного клапана

Маленький

рычаг для

безопасного

клапана

Выпущенное отверстие

(соединяется с водоотводом)

В соответствии с направлением стрелки на корпусе предохранительного клапана (стрелка указыает на водонагреватель).

Установите предохранительный клапан с номинальным давлением 0.80 MPа (его интерфейс G1/2), который

устанавливается на трубах, проводящих воду к ЭВН. При поступлении электричества в ЭВН и нагревании воды, вода

в водонакопителе расширяется. Чтобы понизить давление в водонакопителе, можно настроить небольшой струйный

отток воды через выпущенное отверстие для предохранительного клапана, это является нормальным явлением. Следует

поддерживать одинаковое давление снаружи и в отверстии предохранительного клапана.

Запрещаеться укупорить его.

Метод настройки системы слива воды в предохранительном клапане: Взвинтить один конец

шланга системы слива воды и присоедините к отверстию предохранительного клапана.

В соответствии с фактической ситуацией можно самостоятельно либо сократить, либо

увеличить слив воды. С другого конца шланга системы слива воды находится отверстие

стока, которое располагается там во избежание разбрызгивания стекающей воды в

помещении при изменении давления в предохранительном клапане. Подключенная система

слива воды предохранительного клапана должна поддерживать беспрерывный слив воды в

наклонном положении в среде, в которой отсутствует инея.

Примечание: Если ваш водонагреватель не установлен в туалете со сточной трубой. Рекомендуем Вам дополнительно

установить водоотвод безопасного клапана.

Инструкция по использованию смешанного клапана

•Двинуть рычаг вверх и вниз, чтобы урегулировать водоотдачу. Чем больше угла

взвода, тем больше водоотдачи. В противном случае, тем меньше водоотдачи.

•Влево и вправо сдвинуть рычаг для урегулирования температуры воды. Вправо

сдвинуть, чтобы снизить температуру воды до полной холодной воды. Влево

сдвинуть, чтобы повысить температуру воды.

Вход

горячей

воды

Вход

холодной

воды

Рычаг

Снижение темпе

ат

ур

ы во

Выход воды

(соединяется с

распылителем)

Инструкция по установке

Метод установки

•Монтаж должна выполнена специалистами отдела по

послепродажному обслуживанию данной компании или

специалистами назначенными данной компанией.

•Необходимо установить водонагреватель настенным

способом.

•Определить монтажное место водонагревателя.

Согласно размерам указанным в таблице технических

данных, сверлить молотковым перфоратором

отверстие диаметром 12 mm и глубиной 65 mm на стене.

Вставить расширительные крючки и расширительные

болты на соответственные отверстия на стене.

Закрепить их. Потом повысить водонагреватель.

Надеть рамку стенки на крючки и болты. Поочередно

установить подкладки, соединительные линии на

обратной стороне водонагревателя и гайки на болты

(Указано в рис. 1). Взвинтить гайки и проверить

прочность.Установить принадлежности как безопасный

клапан с учетом «Монтаж безопасного клапана» (Только

назначается для учета монтажа). Уделяйте внимание на

уплотнение тефлоновой ленты. Избежать утечки воды.

•Чтобы удобно произвести монтаж и разборке

водонагревателя. Рекомендуем, что соответственно

соединить G1/2 на месте, где находятся входная

и выходная трубы. водонагревателя. Определить

место для снабжения горячей воды. Соответственно

соединить входную трубу, выходную трубу

и водопроводную трубу на месте, которое

предварительного оставлено для горячей воды. Труба

для горячей воды не должна быть слишком длинной во

избежание потери теплоты.

Рис. 1

Примечание:

Необходимо отжимать руки после того, как

обеспечить надежное вешание стенной рамы на

крючке, чтобы избежать падения водонагревателя,

которое причиняет несчастный случай человека или

имущественный ущерб.

Dieses Handbuch passt für folgende Modelle

Andere Haier Boiler Handbücher

Haier

Haier Little Sea-ox FCD-JTHC80A-III (E) Bedienungsanleitung

Haier

Haier FCD-JTLD100 Bedienungsanleitung

Haier

Haier HP150M5 Technisches Datenblatt

Haier

Haier FCD-JTH40-III Bedienungsanleitung

Haier

Haier QBJ1-200A Montageanleitung

Haier

Haier ES6VQ1 (R) Bedienungsanleitung

Haier

Haier ES15V-P2 Bedienungsanleitung

Haier

Haier ES45V-A1 Handbuch

Haier

Haier ES35HH1 (R) Handbuch

Haier

Haier DSF80B E Bedienungsanleitung

Haier

Haier LITTLE SEA-OX FCD JTHA30- ET Bedienungsanleitung

Haier

Haier HP200S1 Technisches Datenblatt

Haier

Haier Little Sea-ox FCD-JTSA50-III Bedienungsanleitung

Haier

Haier ES50H-CK1(MEA) Bedienungsanleitung

Haier

Haier ES8V-Q1(EU) Bedienungsanleitung

Haier

Haier ES50V-F1(EU) Bedienungsanleitung

Haier

Haier Little Sea-ox FCD-30 Bedienungsanleitung

Haier

Haier FCD-HM50 Technisches Handbuch

Haier

Haier HP200M3 Technisches Datenblatt

Haier

Haier Little Sea-ox FCD JTHA60-III Bedienungsanleitung

Haier

Haier FCD-6.6 Bedienungsanleitung

Haier

Haier PJF2-200 Bedienungsanleitung

Haier

Haier QBJ1-130A58E Bedienungsanleitung

Haier

Haier FCD-JTHMG80-III Montageanleitung

Beliebte Boiler Handbücher anderer Marken

Kenmore

Kenmore 153.582400 Bedienungsanleitung

Applimo

Applimo Edel AIR Bedienungsanleitung

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Bedienungsanleitung

clage

clage E-Mini Series Bedienungsanleitung

Toyotomi

Toyotomi Oil Miser OM-180 Bedienungsanleitung

Bradford White

Bradford White EF Series Bedienungsanleitung

Eccotemp

Eccotemp 40-H Bedienungsanleitung

Dimplex

Dimplex ECSd125-580 Leitfaden

Dux

Dux 32FCR6N Bedienungsanleitung

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Fehlerbehebungshandbuch

Noritz

Noritz N-132M Gebrauchsanweisung

TESY

TESY GCV7/4S 10047 Technisches Datenblatt

A.O. Smith

A.O. Smith Gphe 50 Bedienungsanleitung

Koryo

Koryo KWHZF15Y Bedienungsanleitung

Pentair

Pentair PSC-14-4-02 Bedienungsanleitung

GE 40M06AAG Montageanleitung

Thermor

Thermor AEROMAX SPLIT 2 Bedienungsanleitung

American Hometec

American Hometec AHQ-B03X Bedienungsanleitung
