HEDÜ M-I Bedienungsanleitung
Linienlaser HEDÜ M-I / M-IIS
Art.Nr. L231, L232, L235, L238
Bedienungsanleitung
Seite 2 - 13
Self-levelling mobile laser HEDÜ M-I / M-IIS
Art.No. L231, L232, L235, L238
Manual
Page 14 - 25
Laser automatique HEDÜ M-I / M-IIS
Art. n°
Mode d'emploi
Pages 26 - 37
L231, L232, L235, L238
M-I + M-IIS
02
>1/4s
Laserstrahlung
Nicht in den Strahl blicken,
auch nicht mit optischen
Instrumenten.
Service-Telefon
Haben Sie Fragen zu diesem Produkt?
Rufen Sie uns an: +49 (0) 2161 35433 0.
Montag - Freitag, 8°° - 17°° Uhr.
Arbeitstemperatur
M-I und M-IIS:
-5°C bis +50°C
Schutz gegen Regenwasser
Bitte vermeiden Sie den Einsatz Ihres M-I
oder M-IIS im Regen und schützen Sie das
Gerät gegen Strahlwasser.
03

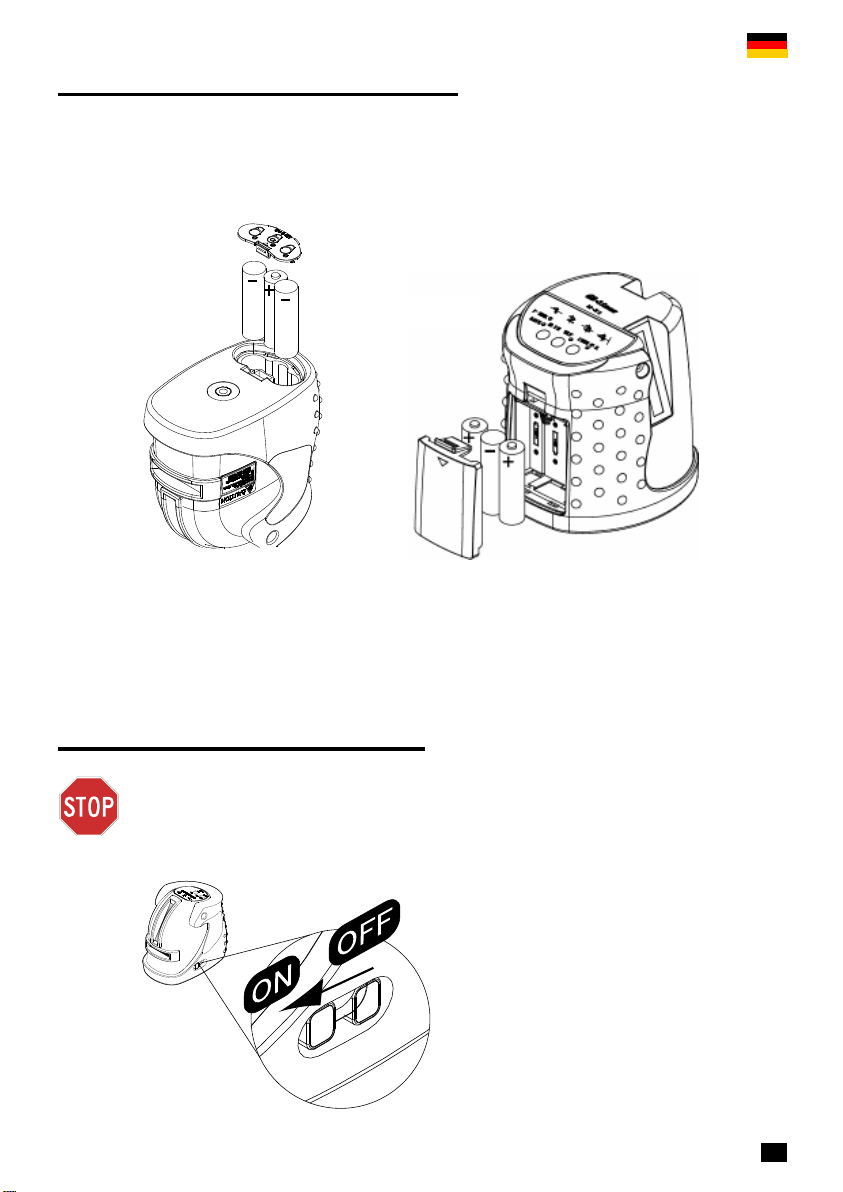

Einsetzen der Batterien
Ein- und Ausschalten
3 x AA LR6 1,5 V Alkaline (wiederaufladbare Akkus können
ebenfalls verwendet werden).
Der mechanische Ein- und Ausschalter ist gleichzeitig auch
. In der Stellung OFF ist das Gerät
ausgeschaltet und gleichzeitig das Pendelsystem geschützt.
Transportsicherung
M-I
M-I + M-IIS
M-IIS

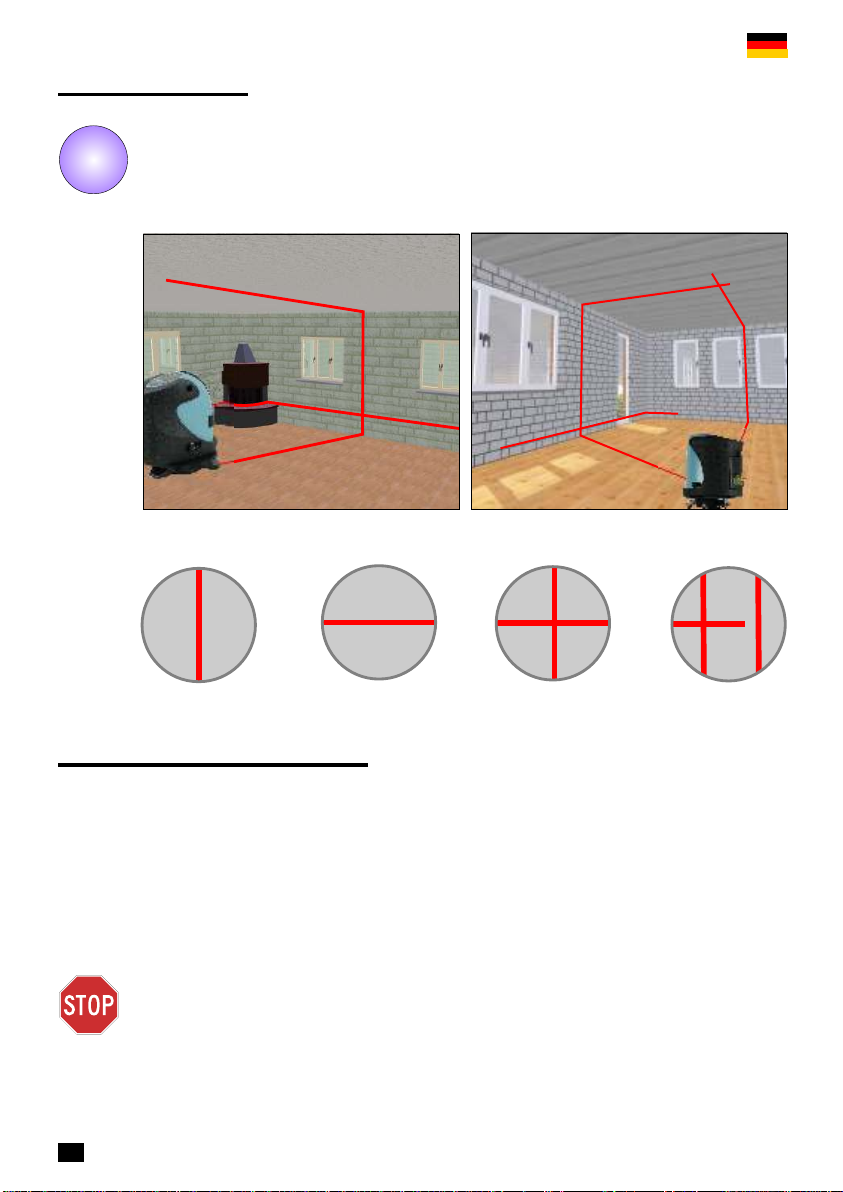

Laserlinien
Wählen Sie die sichtbaren Laserlinien mit dieser Taste.
04
M-I: max. zwei Laserlinien M-IIS: max. drei Laserlinien
oder oder oder
Selbstnivellierung
Durch das magnetisch gedämpfte Pendelsystem werden die
Laserlinien automatisch ausgerichtet. Wenn Ihr M-I schräger
als 6° aufgestellt ist oder Ihr M-IIS schräger als 4,5° kann
das Pendelsystem nicht arbeiten. Das Gerät befindet sich
dann außerhalb des Selbstnivellierbereiches und die
Laserlinien blinken.
Außerhalb des Selbstnivellierbereiches blinken die
Laserlinien.
nur M-IIS
MODE
05
Schräge Laserlinien
Mit dieser Taste schalten Sie in den Tilt-Modus. Die
Nivellierüberwachung wird ausgeschaltet. Die Projektion
schräger Laserlinien ist möglich.
Fotostative, wie diese zum Beispiel für Digitalkameras
angeboten werden, haben meistens einen schwenkbaren
Kopf und sind daher gut geeignet für die Projektion schräger
Laserlinien.
TILT
06
Stative
Fotostativ 1/4” Gewinde Baustative 5/8” Gewinde
Rotationsadapter
M-I + M-IIS
1/4”-Gewinde M-I + M-IIS
1/4”-Gewinde
Ihr HEDÜ M-I oder M-IIS ist zu den meisten Stativen
kompatibel. Sie können Fotostative mit 1/4”-Gewinde oder
Baustative mit 5/8”-Gewinde verwenden.
Vorteil: Vorteil:
Der Kopf des Fotostativs
ist schwenkbar, im Tilt-
Modus können schräge
Laserlinien projeziert
werden.
Durch den Rotations-
adapter kann der M-I
oder M-IIS um 360°
gedreht werden. Es kann
fast jeder Punkt im
Raum erreicht werden.

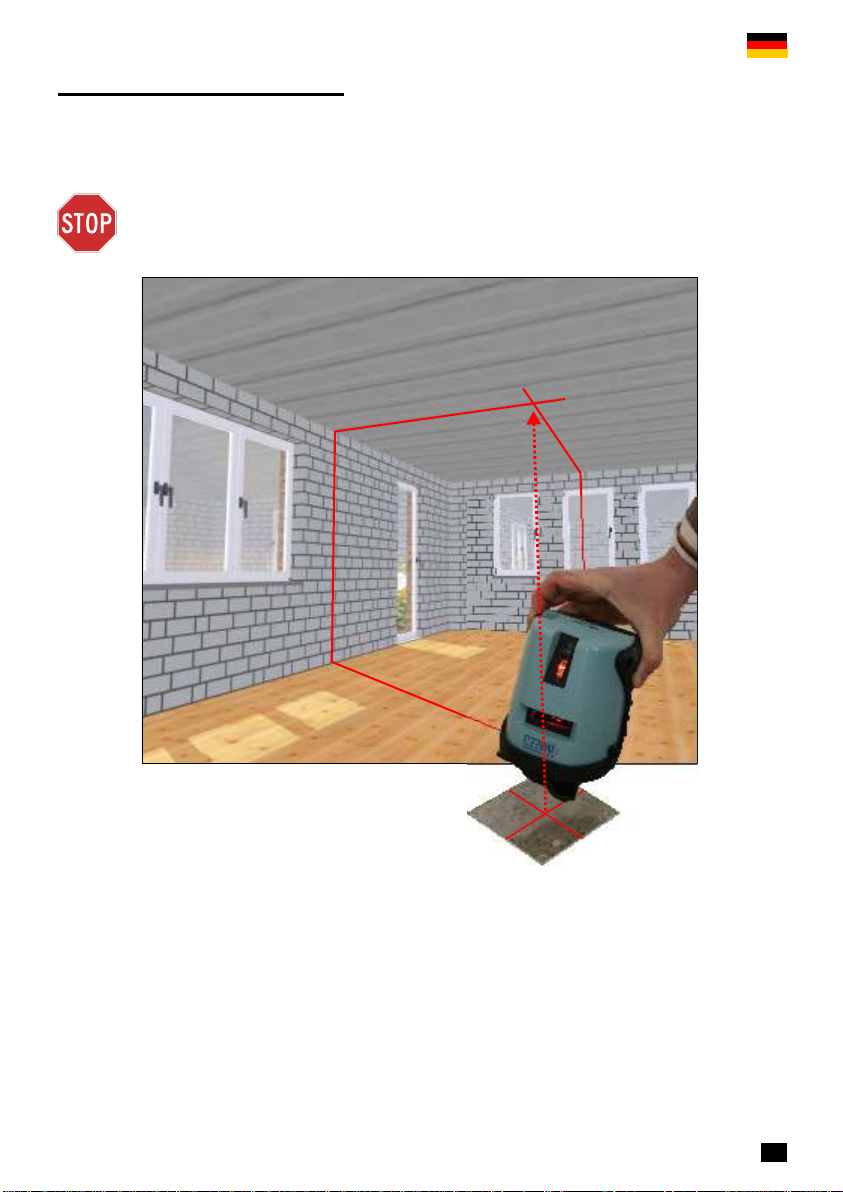

Loten (nur M-IIS)
Die Zentrierplatte erleichtert das exakte Positionieren Ihres
M-IIS auf einem Punkt am Boden.
Sie benötigen einen M-IIS mit angeschraubtem
Rotationsadapter und die Zentrierplatte.
lLegen Sie die Zentrierplatte so auf den Boden, dass der
Schnittpunkt des Kreuzes über dem zu lotenden Punkt
liegt.
lAuf der Zentrierplatte finden Sie drei Mulden.
lStellen Sie den M-IIS mit den Füßen des
Rotationsadapters in diese Mulden.
lSchalten Sie mit der MODE-Taste alle drei Laserlinien
ein.
07
08
Laser-Empfänger-Modus
Mit dieser Taste schalten Sie den Detector-Modus ein. Der
Laserstrahl kann dann durch einen elektronischen Laser-
Empfänger (teilweise optional) empfangen werden.
Mit dem Laser-Empfänger wird Ihr Arbeitsbereich
wesentlich vergrößert, da Sie nicht mehr auf die
Sichtbarkeit der Laserlinie angewiesen sind.
Mit dem Laser-Empfänger können Sie also auch in hellen
Räumen oder im Freien arbeiten.
Laser-Empfänger für Rotationslaser sind nicht kompatibel
zu Ihrem M-I oder M-IIS.
DETECTOR
Laser-Empfänger
HEDÜ L241 M-I
M-IIS
09
Messlatten z.B. HEDÜ
1140 oder HEDÜ S505.
(teilweise im Lieferumfang enthalten)
Laser-Empfänger HEDÜ L241
Der Laser-Empfänger HEDÜ L241 ist optimal auf den
Frequenzbereich Ihres HEDÜ M-I oder M-IIS abgestimmt.
Durch die präzise Abstimmung werden Störungen durch
andere Lichtquellen weitestgehend vermieden.
Zur Bestimmung von Höhenunterschieden im Gelände oder
im Rohbau kann der Laser-Empfänger mit der Klammer an
einer Messlatte befestigt werden.
Ein- und Ausschalten des Laser-Empfängers.
Umschaltung des Laser-Empfängers zwischen Nahbereich
bis 10 m und Weitbereich.
Die gewählte Betriebsart wird durch die LED an der Taste
angezeigt:
gelb = Nahbereich
rot = Weitbereich
Ein- und Ausschalten des akustischen Signals.
10

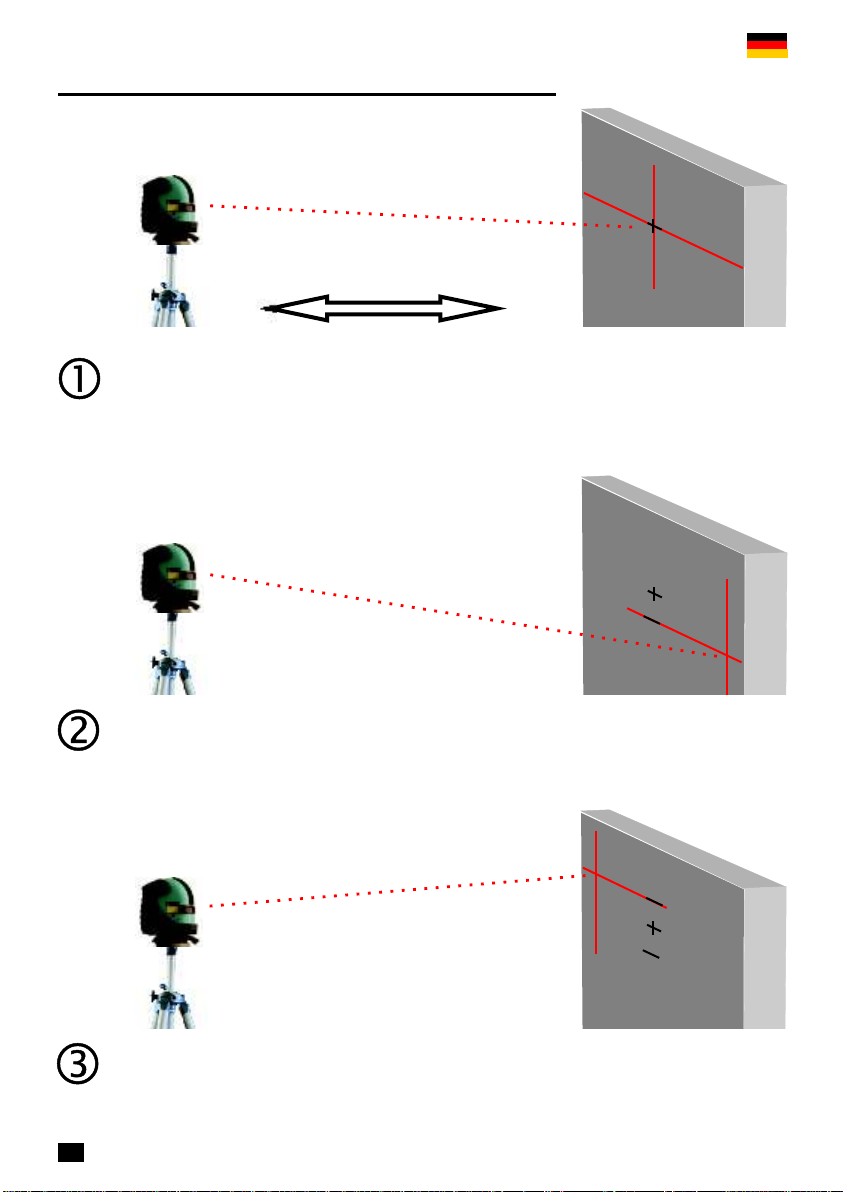

Prüfen der horizontalen Linie
5 m
A
A
B
A
B
C
Stellen Sie den HEDÜ M-I oder HEDÜ M-IIS in einem
Abstand von 5 m vor eine Wand. Markieren Sie den
Schnittpunkt der beiden Laserlinien als Punkt A.
Drehen Sie den Laser nach rechts und markieren Sie Punkt
B. Der Abstand zwischen A und B soll nicht über 1,5 mm
betragen.
Drehen Sie den Laser nach links und markieren Sie Punkt
C. Der Abstand zwischen A und C soll nicht über 1,5 mm
betragen.
