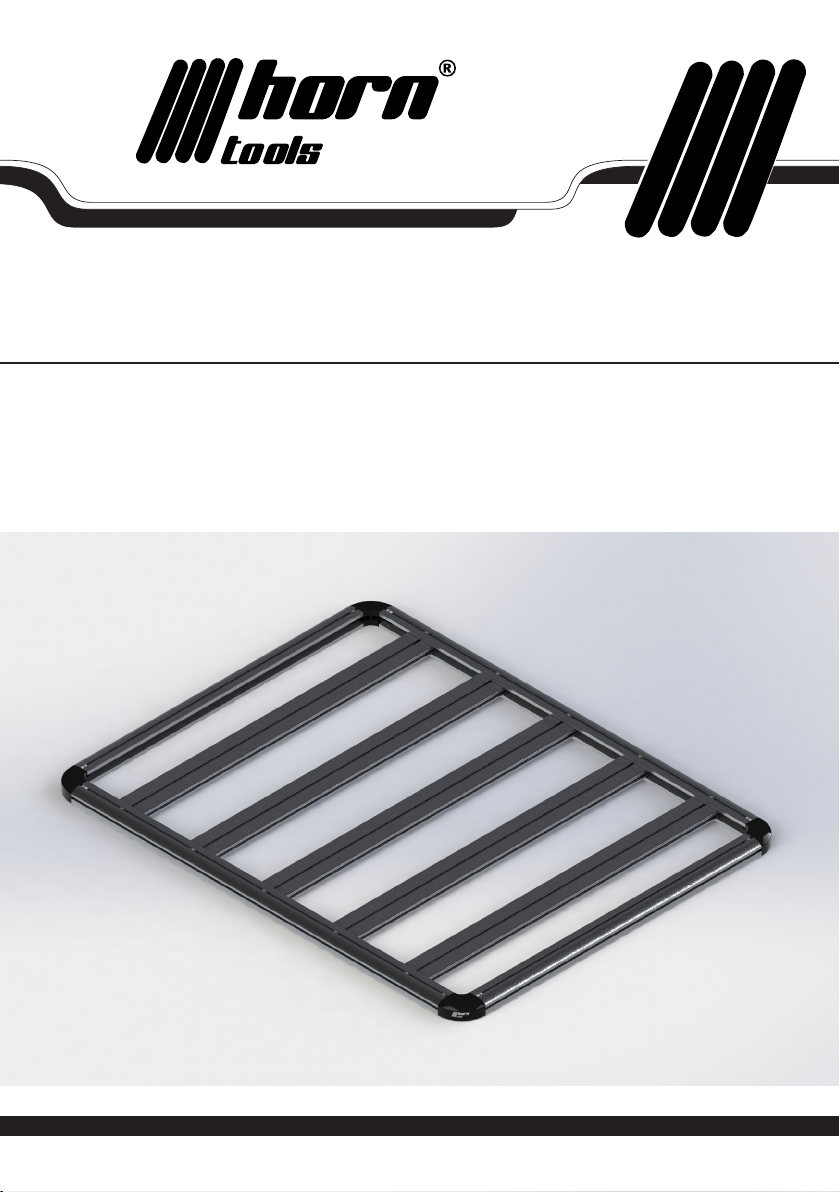

Horn Tools HBRRF1613 Bedienungsanleitung

www.horntools.com

Einbauanleitung | Mounting instructions

für Dachträger ExRoof Grundträger 1600x1250x49mm Alu schwarz

for roof rack ExRoof 1600x1250x49mm aluminium black

Modell | Model

HBRRF1613

Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!

Montagezeit: ca. 120 Minuten

Read this manual complete, do not start the installation until you fully understood the manual!

Installation duration: approximate 120 minutes

Datum / date: 2 |1011.02.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

Allgemeine Hinweise | universal notes

► Fragen / questions

Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne.

If you have further questions regarding the mounting or the useage of your horntools product feel free to contact

us.

► Ersatzteile / spare parts

erhaltest du von deinem horntools Fachhändler /

contact your local horntools dealer

► Haftung / liability

Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht

bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks, lehnt der

Hersteller die Gewährleistung für Schäden am Produkt ab.

Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. In case of non-

observance of this manual and its information or non-specied usage of the product, the manufacturer does not

give any kind of warranty of damage on the product.

The liability is excluded for consequential damages in any

kind for material or persons.

► Rechtliche hinweise / legal notice

Grak- und Textteile dieser Anleitung wurden mit Sorgfalt hergestellt. Für eventuell vorhandene Fehler und deren

Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser

Anleitung sind vorbehalten!

horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes

reserved!

► Kennzeichnung von Gefahren / symbols for dangerous operation

Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, bei Nichtbeachtung kann es zu

Beschädigung am Produkt oder Verletzungen kommen!

Whenever this symbol is placed at an installation step special care must be taken. If you don’t

follow the instructions you could either damage the product or injure yourself!

► Nach dem Einbau / after the installation

Mach dich auf eine Testfahrt und prüfe ob durch den Einbau der horntools Komponente keine ungewollten

Geräusche entstanden sind oder sich das Fahrverhalten anderweitig geändert hat.

Make a test drive with the car and check that no unwanted noise or other unwanted changes in the cars

driveability or behaviour have occurred since you’ve installed the horntools components.

► Wichtig / important

Scanne diesen QR Code, um die Einbauanleitung auf deinem Smartphone zu ö󰀨nen.

Prüfe, ob die Versionsnummer (unten) dieselbe ist! Es kann sein, dass online bereits

eine aktualisierte Version (höherer Code) zur Verfügung steht – dann muss diese

verwendet werden.

Scan this QR Code to open this instruction on your mobile phone! Make sure that

the online and the printed instruction are the same version (code below)! It could be

possible that there is already an updated online version available.

If the version code of the online manual is higher than this one use the online manual!

Wenn du den QR Code nicht ö󰀨nen kannst hier der Link:

If you can’t read the QR Code we stated the link here:

https://www.horntools.com/pub/more_downloads/hbrrf1613_ins_man_de_en.pdf

VERSION: V1

3 |10

Seite / page:

Datum / date: 11.02.2022

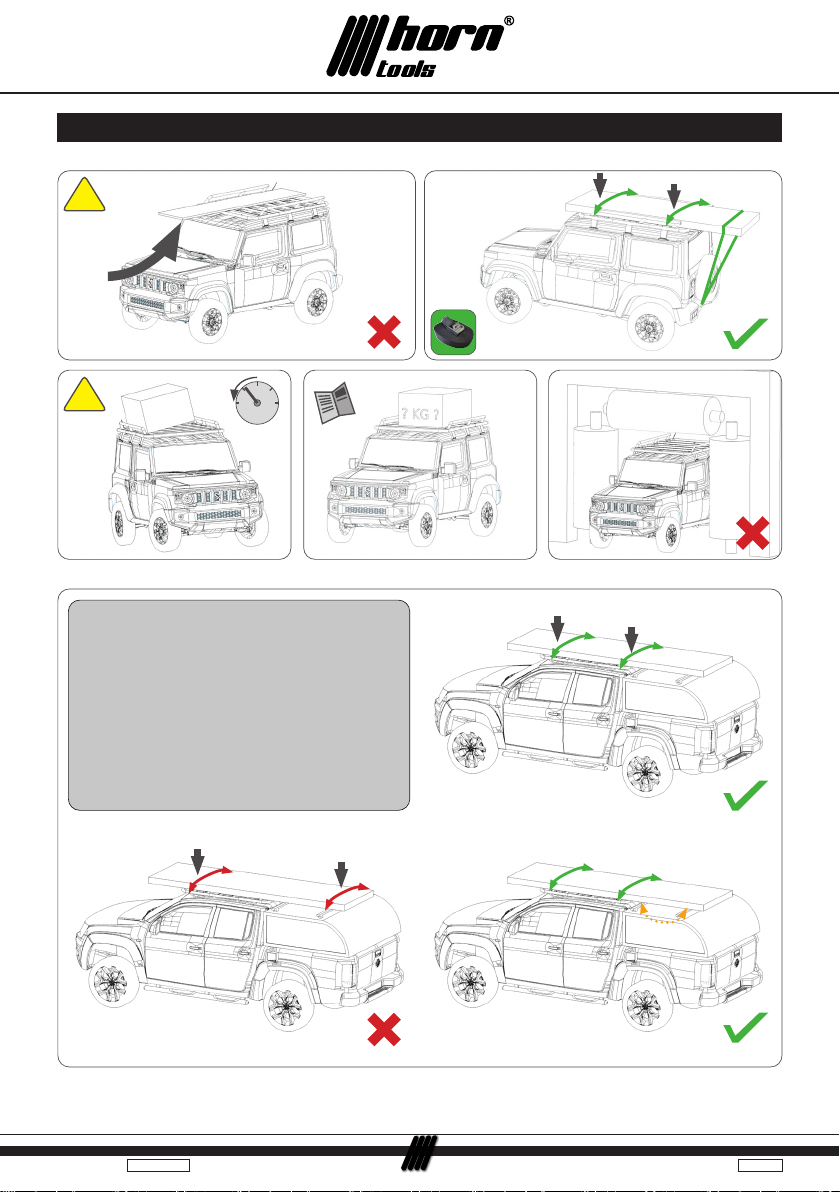

Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s

Wenn ein Canopy („Hardtop“) und ein Dachträger auf der

Kabine verbaut sind darf die Ladung nicht auf beiden

festgebunden werden! Der Dachträger und das Canopy

bewegen sich während der Fahrt unabhängig voneinander,

das kann zu Schäden an Ladung und Gurten führen! Daher

die Ladung nur auf dem Dachträger befestigen, auf dem

Canopy lediglich auegen.

When using a canopy („hardtop”) make sure not to x the

cargo to the roofrack and the Canopy! The roofrack on

the cabin and the Canopy can move independently while

driving, this can cause damage! So x the cargo to the roof

rack and only support it on the Canopy.

km/h

festzurren/x

nur auegen/

only support

festzurren/x

Datum / date: 4 |1011.02.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

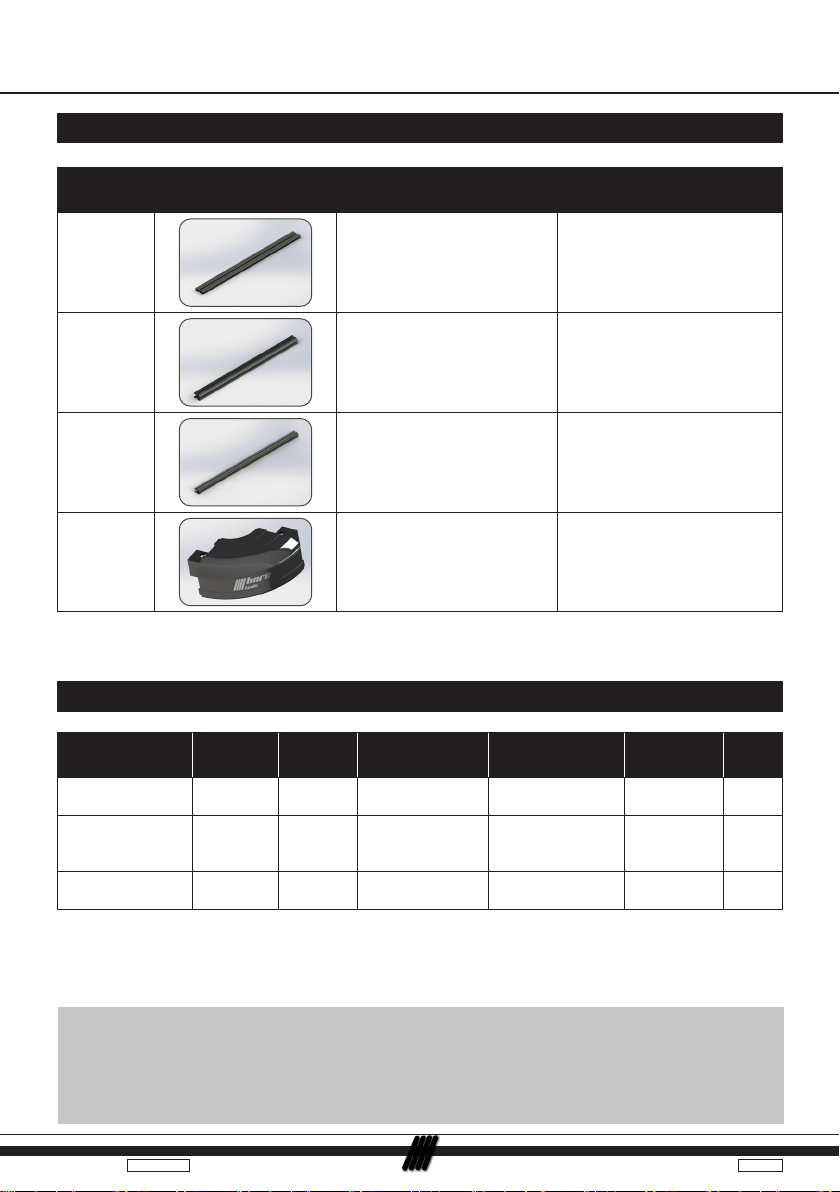

Stückliste | partlist

Anzahl

quantity



Zeichnungsnummer

drawing number

Beschreibung

description

HBRRF1613_001 Querträger 1203mm

cross member 1203mm

HBRRF1613_002

Rahmen vorne/hinten

1065mm

frame front/back 1065mm

HBRRF1613_003

Rahmen links/rechts

1415mm

Frame left/right 1415mm

HEXEDGE01 Eckstück

corner

Schraubenliste | boltlist

Artikel

article

Größe

size

Länge

length

Kop󰀨orm

head

Oberäche

surface nish

Norm

standard

Anzahl

qty.

Schraube / bolt M8 35 Inbus / allen key verzinkt /

galvanzied DIN912 18

Nutenstein nicht

drehbar / slot nut

NON swivel type

M8 verzinkt /

galvanized 18

Scheibe / washer M8 verzinkt /

galvanized DIN125-A 18

Prüfe vor dem Einbau ob, der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile

fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des

Systems bis alle Teile unbeschädigt bei dir sind.

Before installing the horntools product, check if all parts are in the package and are not damaged! If something is

missing or damaged contact your horntools dealer and don’t start the installation.

5 |10

Seite / page:

Datum / date: 11.02.2022

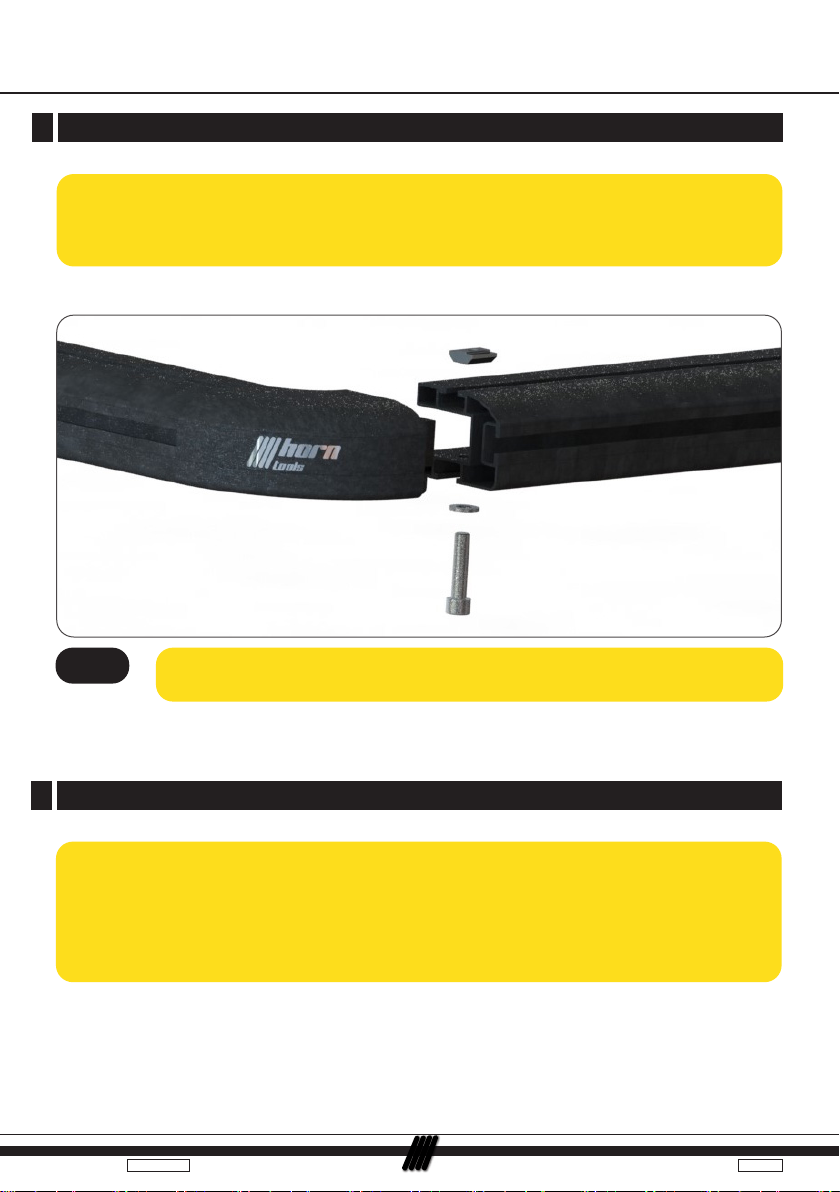

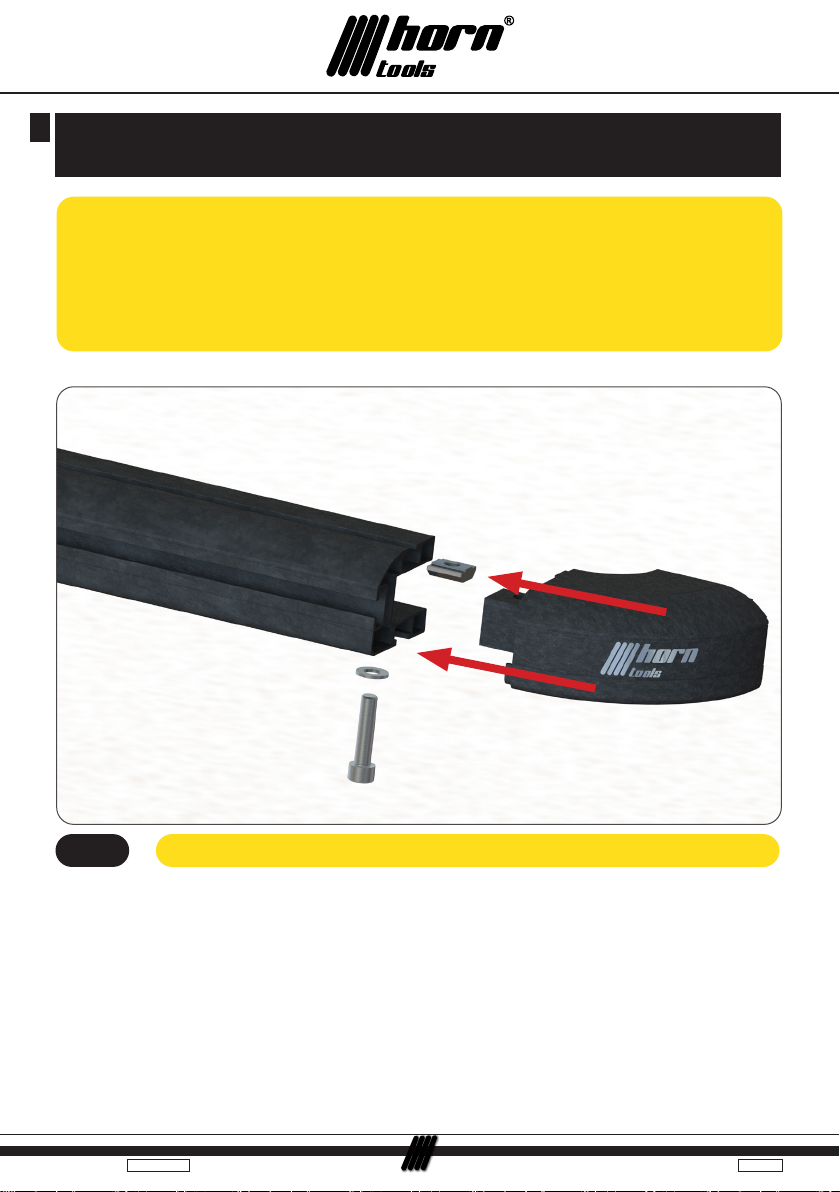

Rahmenstück mit Eckstück zusammenbauen | Bolt together the front frame

piece with a corner

Eckstück Befestigung / corner ttingAbb.01

Zuerst wird der Artikel HBRRF1613_002 (Rahmen vorne/hinten) mit einem Eckstück HEXEDGE01 mithilfe eines

Nutenstein und einer Scheibe, welche von der Seite in das Prol eingeschoben werden, mit einer Schraube

xiert. Dabei ist zu beachten, dass die Teile schön zusammengeschoben werden und der Spalt so klein wie

möglich ist. Abb.01

First put together part HBRRF1613_002 with HEXEDGE01. To bolt the frame piece together take a slot nut and a

washer and secure it with a bolt. The tting should be as tight as possible.

Datum / date: 6 |1011.02.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

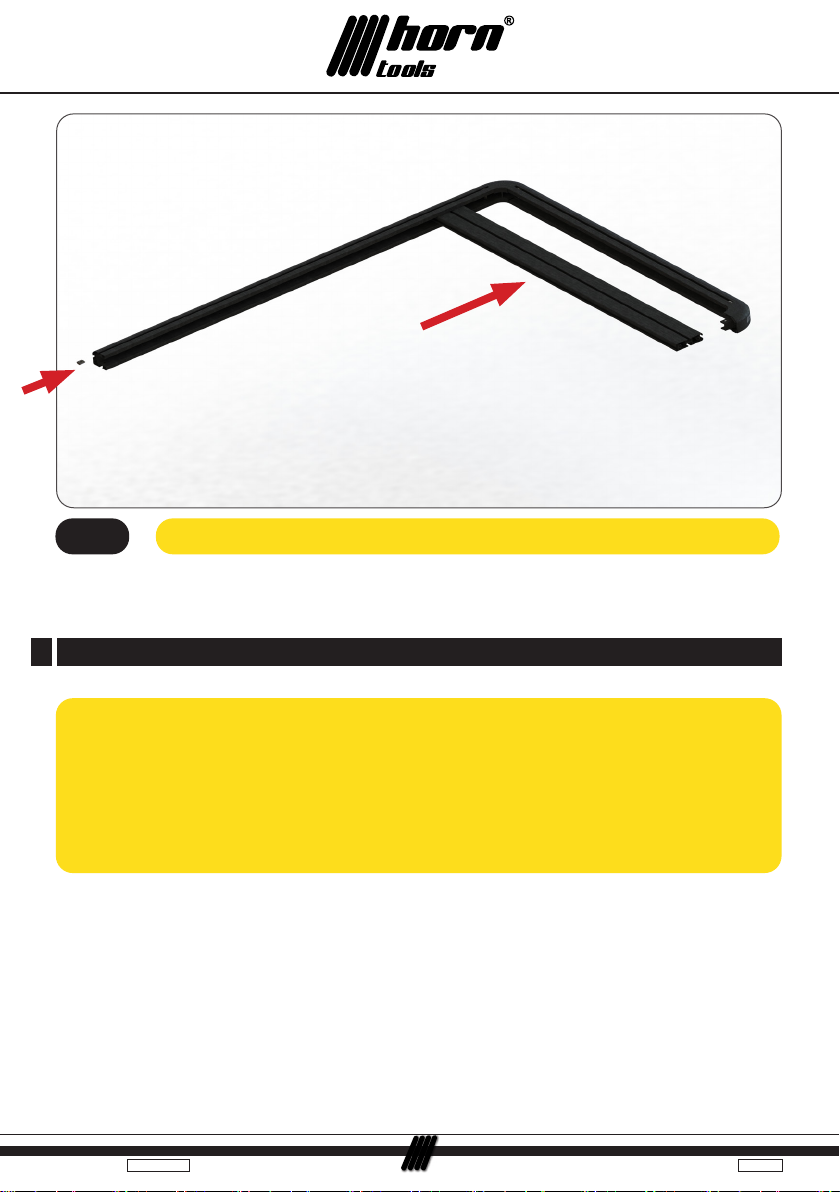

Rahmenhälfte zusammenbauen | Put together the half frame2.

Eckstück mit HBRRF1613_003 (Rahmen links/rechts) verbunden / corners connected with

HBRRF1613_003

Abb.02

Nun den Artikel HBRRF1613_003 (Rahmen links/rechts) mit dem Eckstück HEXEDGE01, wie in Abb.02 gezeigt,

verschrauben.

Now connect HBRRF1613_003 with the corner piece like shown in Abb.02.

Einbau der Querträger | Cross member installation3.

Wie in Abb.03 gezeigt, die Querträger HBRRF1613_001 in das Prol einschieben und mit einer Schraube und

Scheibe xieren, die Nutensteine werden oben ins Prol eingeschoben. Diesen Schritt 4-mal wiederholen.

Like shown in Abb.03 assemble the rack with the HBRRF1613_001, the slot nuts are sled in the top side of the

extrusion prole! Secure the HBRRF1613_001 with a bolt plus washer from below. Repeat this step four more

times.

7 |10

Seite / page:

Datum / date: 11.02.2022

Querstreben einsetzten / insertion of the cross member struts

Abb.03

Grundträger fertigstellen | nal assembly oft he roofrack4.

Das fehlende Seitenteil und das Heckteil wie in den Schritten 1 & 2 einsetzten und xieren. Achte darauf, dass

die Ecken im rechten Winkel sind und die Spalte an den Ecken so klein als möglich sind. Schrauben anhand der

Drehmomenttabelle auf der letzten Seite dieser Anleitung festziehen.

Complete the assembly with the other parts and bolt everything together. Finally, make sure that all corners are

aligned at an angle of 90° and that the screws are tightened according to the torque diagram on the last page of

these instruction.

Datum / date: 8 |1011.02.2022 Seite / page:

Technische Änderungen vorbehalten / technical changes reserved

Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls nachziehen.

Periodically check that the bolts are torqued down properly, if needed re torque.

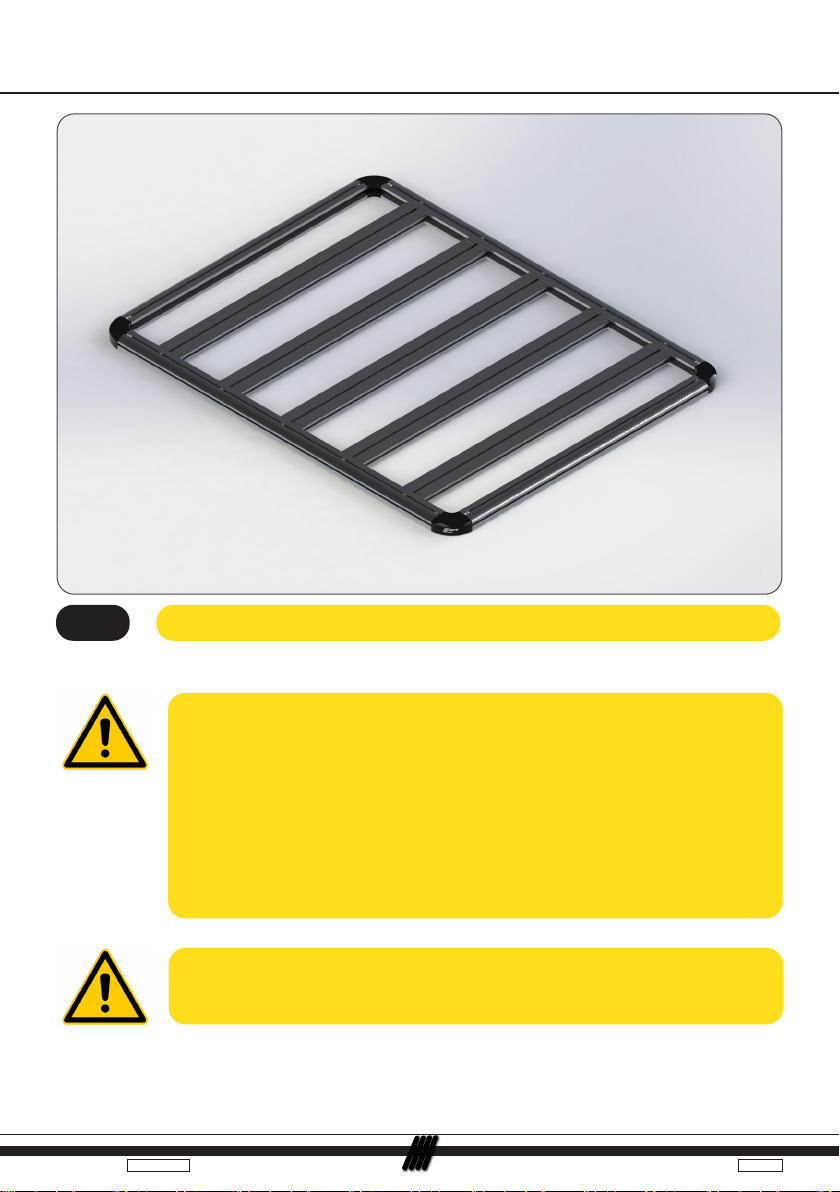

Dachträger zusammengebaut / roofrack assembled

Abb.04

Tragkraft/ load capacity: 300 kg statisch/ static – 100 kg dynamisch/ dynamic*

*Die dynamische Belastbarkeit ist nicht die Freigabe des Herstellers. Die Belastbarkeit des

Herstellers darf nicht überschritten werden. Die statische Last gibt die Ladekapazität im

Stillstand an. Die dynamische Belastbarkeit bezieht sich ausschließlich auf befestigte Straßen.

Die Last muss gleichmäßig, ächig verteilt auiegen.

The dynamic load capacity is not the manufacturer‘s release. The manufacturer‘s load capacity

must not be exceeded. The static load indicates the load capacity at standstill. The dynamic

load capacity refers exclusively to paved roads. The load must be evenly distributed over a

wide area.

9 |10

Seite / page:

Datum / date: 11.02.2022

Regelgewinde

Abmessung Vorspannkraft (kN) Anziehmoment (Nm)

Festigkeits-

klasse 4.6 5.6 8.8 10.9 12.9 4.6 5.6 8.8 10.9 12.9

M 4x0,70 1,29 1,71 3,9 5,7 6,7 1,02 1,37 3,0 4,4 5,1

M 5x0,80 2,1 2,79 6,4 9,3 10,9 2,0 2,7 5,9 8,7 10

M 6x1,00 2,96 3,94 9,0 13,2 15,4 3,5 4,6 10,0 15,0 18,0

M 8x1,25 5,42 7,23 16,5 24,2 28,5 8,4 11,0 25,0 36,0 43,0

M 10x1,50 8,64 11,5 26,0 38,5 45,0 17,0 22,0 49,0 72,0 84,0

M 12x1,75 12,6 16,8 38,5 56,0 66,0 29,0 39,0 85,0 125,0 145,0

M 14x2,00 17,3 23,1 53,0 77,0 90,0 46,0 62,0 135,0 200,0 235,0

M 16x2,00 23,8 31,7 72,0 106,0 124,0 71,0 95,0 210,0 310,0 365,0

M 18x2,50 28,9 38,6 91,0 129,0 151,0 97,0 130,0 300,0 430,0 500,0

M 20x2,50 37,2 49,6 117,0 166,0 194,0 138,0 184,0 425,0 610,0 710,0

M 22x2,50 46,5 62,0 146,0 208,0 243,0 186,0 250,0 580,0 830,0 970,0

M 24x3,00 53,6 71,4 168,0 239,0 280,0 235,0 315,0 730,0 1050,0 1220,0

M 27x3,00 70,6 94,1 221,0 315,0 370,0 350,0 470,0 1100,0 1550,0 1800,0

M 30x3,50 85,7 114,5 270,0 385,0 450,0 475,0 635,0 1450,0 2100,0 2450,0

M 33x3,50 107,0 142,5 335,0 480,0 560,0 645,0 865,0 2000,0 2800,0 3400,0

M 36x4,00 125,5 167,5 395,0 560,0 680,0 1080,0 1440,0 2600,0 3700,0 4300,0

M 39x4,00 151,0 201,0 475,0 670,0 790,0 1330,0 1780,0 3400,0 4800,0 5600,0

Drehmomenttabelle | torque diagram [torque in Nm]

www.horntools.com

horntools GmbH

Wallenmahd 23 . 6850 Dornbirn . AUSTRIA

email: o󰀩[email protected]

UID: ATU65090439
