Human Touch GRAVIS ZG Bedienungsanleitung
ENG
humantouch.com
Questions? Call Human Touch Customer Service at 800-355-2762.

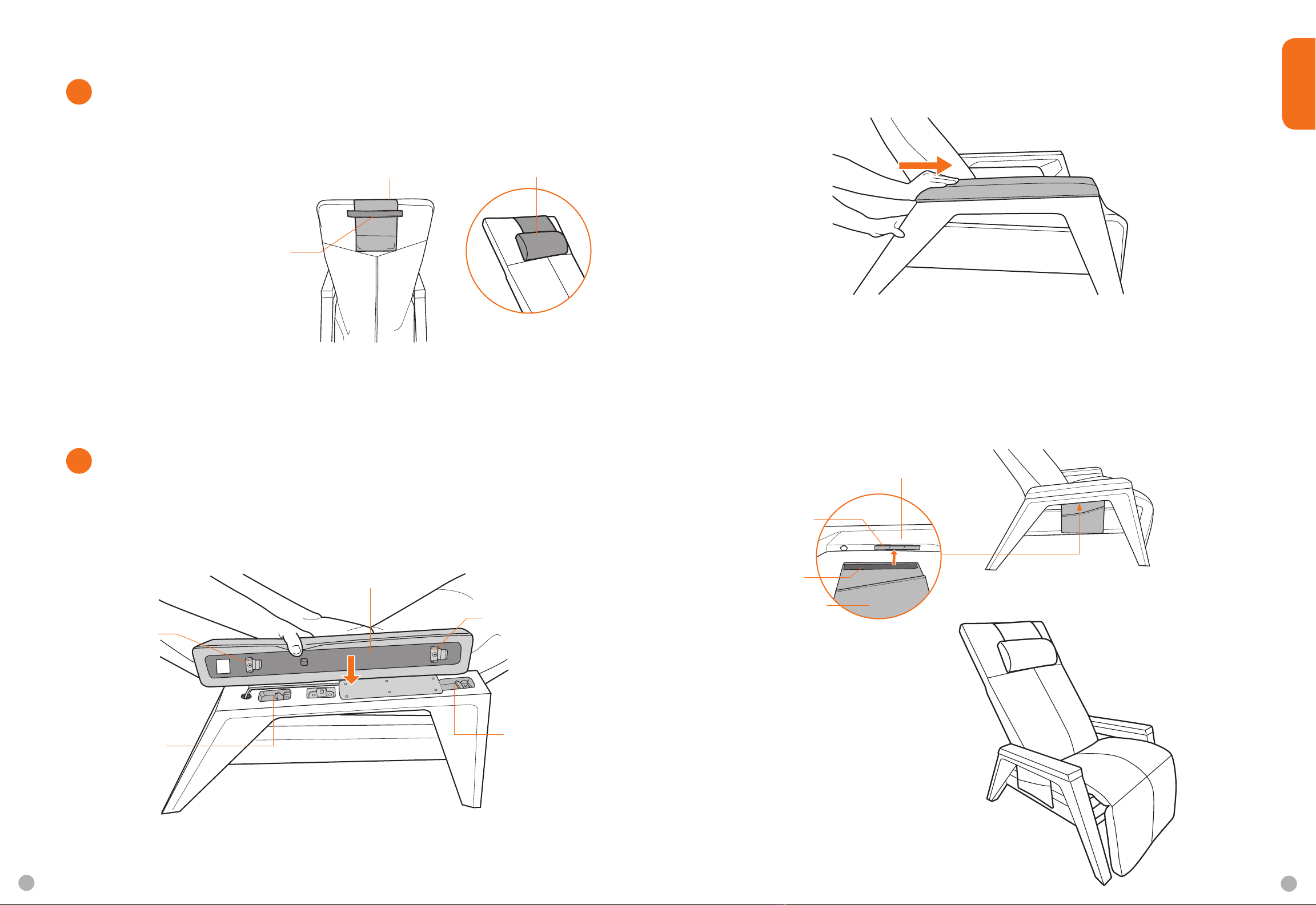

REMOVING THE EXISTING PAD SET
PAD SET
INSTALLATION
To remove the existing pad set you will:
1. Remove the remote pocket and head pillow.
2. Detach the backrest portion of the body pad.
3. Disconnect the hoses and cables.
4. Remove the pad set from the chair.
5. Remove the armrests.
2. Remove the head pillow from the chair.
1. Detach the remote pocket metal strip
to the magnets on the underside of
the right-hand armrest.
REMOVE THE REMOTE POCKET AND HEAD PILLOW
1
Retaining strap
Head pillow straps
ENGLISH FRANÇAIS ESPAÑOL
Metal strip
Rows of
magnets
Bottom of the right
armrest
Remote
pocket
Head pillow
3
ENGLISH
2

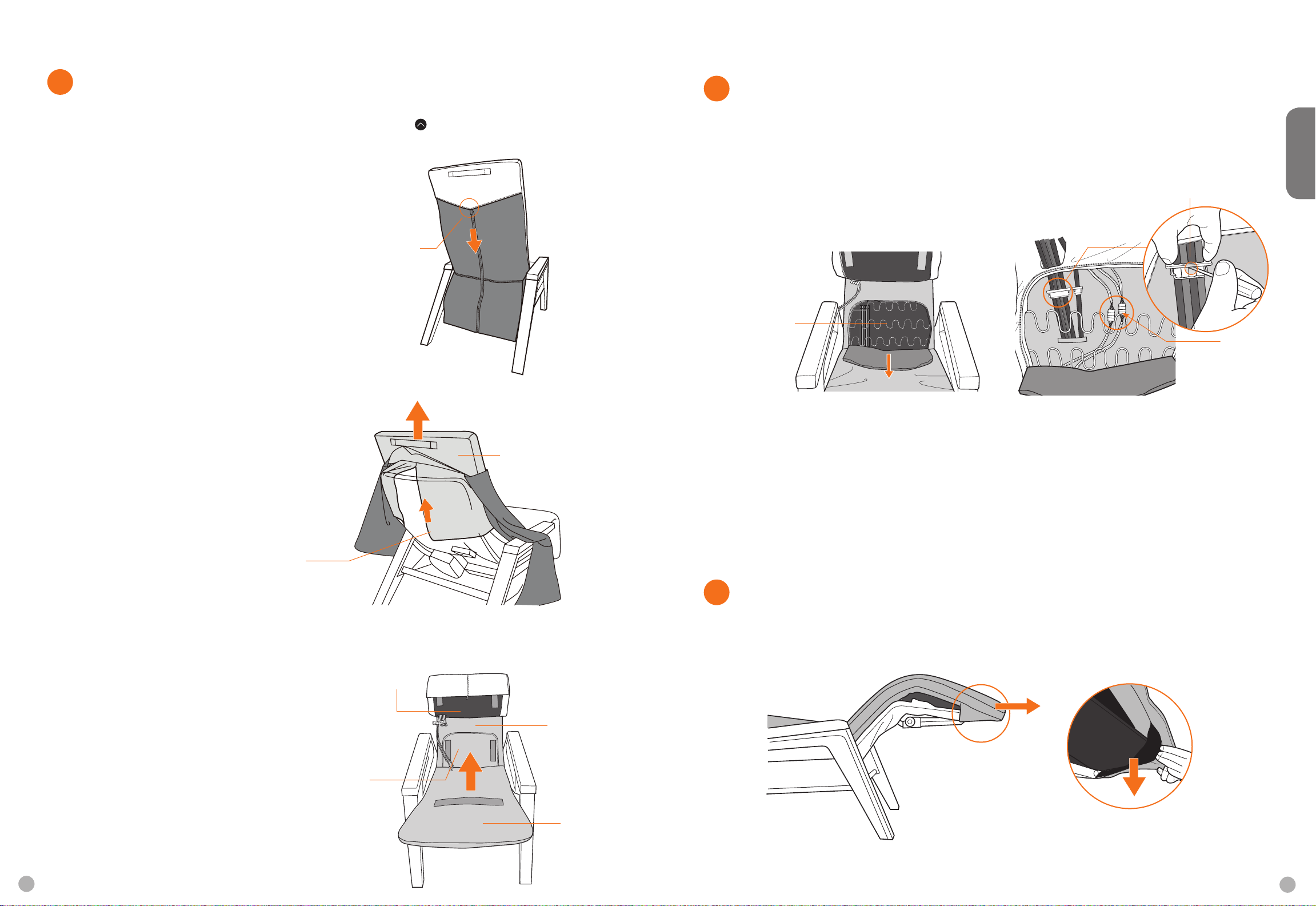

1. Open the canvas pocket, then disconnect the air hoses bank and the two cable connectors.
HINT: To disconnect the air hoses, use one hand to push inward on the tab on each side of the hose bank while
using a flat-head screwdriver to pry the two sides of the hose connector apart.
2. Thread the air hoses and cables through the hole in the chair canvas to free them from the chair.
Detach the hook-and-loop fasteners on the underside of the legrest portion of the pad to detach the
pad from the chair, then remove the pad.
3. Open the inner zipper, then slide the top of the body
pad up and over the headrest to detach it from the chair.
2. Open the backrest panel zipper.
Backrest panel zipper
1. If the backrest is not already in the upright position, use the remote Back button to raise it.
REMOVE UPPER BODY PAD DISCONNECT THE HOSES AND CABLES
REMOVE THE BODY PAD FROM THE CHAIR
23
4
Body pad
Open the inner zipper
Connectors
Canvas pocket
Air hose connector
4. Flip the backrest portion of the pad forward onto the legrest
far enough to expose the canvas pocket.
Legrest
Pad
Backrest
Canvas pocket
5
ENGLISH
4
1. Use the controller button to recline the chair
into the zero-gravity position.
2. Lay the body pad on top of the chair base.
3. Slide the flap on the underside of the legrest portion of the pad over the chair frame then pull the pad
firmly toward the headrest as far as it will go. Press upward on the flaps on the underside of the pad
corners to secure the pad to the chair frame using the hook-and-loop fasteners.
INSTALLING THE NEW PAD SET
INSTALL THE LOWER BODY PAD
1Legrest
Release lever
Armrest
Body pad
Push up to secure
1. Locate the armrest release knob on the underside of the armrest.
2. While pulling the lever, push the armrest toward the rear of the chair to unlock it.
3. Remove the armrest from the chair.
REMOVE THE ARMRESTS
5
Backrest
7
ENGLISH
6
2. Open the inner zipper, then slide the top of the body
pad over the headrest frame.
3. Use the remote Back button to raise the backrest to the upright position.
1. Smooth the lower body pad down over the legrest and seat, unzip the backrest panels, then flip
them to each side, out of the way.
INSTALL THE UPPER BODY PAD
3
4. Flip the backrest portion of the pad forward onto the legrest
far enough to expose the canvas pocket.
CONNECT THE HOSES AND CABLES
2
Legrest
Pad
Backrest
Canvas pocket
1. Unzip the canvas pocket, then thread the air hoses and the two white cables through the hole in
the chair canvas.
2. Connect the air hoses, then connect the two cable connectors, making sure the cabling is all
positioned behind the seat springs.
Connectors
Air hoses
Body pad
Open the inner zipper
Unzip backrest panels
Legrest
Backrest
4. Close the inner zipper, then close the outer zipper.
Close outer zipper
ENGLISH
8
5. Attach the remote pocket metal strip to the magnets on the underside of the right-hand armrest.
3. Repeat steps 1 and 2 to install the other armrest.
4. Pull up and backward on each armrest to make sure it is locked into place.
INSTALL THE ARMRESTS AND REMOTE POCKET
4
5
9
2. Turn the armrest over, lower it onto the chair arm, then slide it forward as far as it will go. Strike the back
of the arm firmly with your palm until locking mechanism clicks into place.
1. The armrests are labeled L(left) or R(right), as you’re sitting in the chair. Be sure to install each armrest on
the correct side of the chair, with the angled end of the armrest toward the back. Align the armrest as
shown below, with the armrest tabs positioned to the rear of the corresponding tabs on the chair arm.
R
Armrest
Armrest tab
Chair tab
Chair tab
Armrest tab
Metal strip
Rows of magnets
Bottom of the right armrest
Remote pocket
Place the head pillow into position then thread the straps
through the retaining strap on the back of the headrest.
INSTALL THE HEAD PILLOW
Retaining strap
Head pillow straps Head pillow
11
FRANÇAIS
humantouch.com
Des questions? Communiquez avec le service à
la clientèle Human Touch au 800-355-2762.
RETRAIT DE L'ENSEMBLE DE COUSSINS EXISTANT
INSTALLATION
DE L' ENSEMBLE
DE COUSSINS
Pour retirer l'ensemble de coussins existant, procédez comme suit :
1. Retirez la pochette de télécommande et l'oreiller.
2. Détachez la partie dossier du coussin de corps.
3. Débranchez les tuyaux et les câbles.
4. Retirez l'ensemble de coussins du fauteuil.
5. Retirez les accoudoirs.
2. Retirez l’oreiller du fauteuil.
RETIRER LA POCHETTE DE TÉLÉCOMMANDE ET L'OREILLER
1
Sangle de retenue
Sangles d'oreiller
FAUTEUIL human touch®
GRAVIS ZG
Sangles d'oreiller
1. Détachez la bande métallique de la
pochette de télécommande aux
aimants sur la face inférieure de
l'accoudoir droit.
Bande métallique
Rangées d’aimants
Bas de l’accoudoir droit
Pochette de
télécomannde
13
FRANÇAIS
12
1. Ouvrez la pochette en tissu, puis débranchez la rangée de tuyaux d'air et les deux connecteurs de câble.
TRUC : Pour débrancher la rangée de tuyaux d'air, utilisez une main pour pousser vers
l'intérieur sur la patte se trouvant de chaque côté de la rangée de tuyaux tout en utilisant
un tournevis à tête plate pour forcer au levier les deux côtés de la rangée de tuyaux.
2. Enfilez les tuyaux d'air et les câbles dans le trou dans le tissu du fauteuil pour les dégager du fauteuil.
Détachez les fixations autoagripantes de la face intérieure de la partie repose-jambes du fauteuil, puis
retirez le coussin.
2. Ouvrez la fermeture à glissière du panneau en tissu du dossier.
Fermeture à glissière du
panneau en tissu du dossier
1. Si le dossier n'est pas déjà en position relevée, utilisez le bouton Back de la télécommande pour le relever.
RETIRER LE COUSSIN DE CORPS SUPÉRIEUR
2DÉBRANCHER LES TUYAUX ET CÂBLES
3
RETIRER LE COUSSIN DE CORPS DU FAUTEUIL
4
Connecteurs
Pochette en tissu
Rangée de tuyaux d'air
4. Rabattez le dossier du coussin vers l’avant sur le
repose-jambes suffisamment loin pour exposer
la pochette en tissu.
Repose-jambes
Coussin
Dossier
Pochette en tissu
3. Ouvrez la fermeture à glissière, puis faites glisser la
partie supérieure du coussin de corps par-dessus le
cadre d’appuie-tête.
Coussin corporel
Ouvrez la fermeture à
glissière inférieure
15
FRANÇAIS
14
1. Utilisez le bouton de contrôleur pour incliner
le fauteuil en position d'apesanteur.
2. Disposez le coussin de corps sur la partie supérieure
de la base du fauteuil.
3. Faites glisser le rabat sur la face interne de la partie repose-jambes du coussin par-dessus le
cadre du fauteuil, puis tirez le coussin fermement vers l'appuie-tête. Appuyez vers le haut sur les
rabats sur la face intérieure des coins de coussin pour fixer le coussin au cadre du fauteuil en
utilisant les fixations autoagrippantes.
INSTALLATION D'UN NOUVEL ENSEMBLE DE COUSSINS
INSTALLER LE COUSSIN DE
CORPS INFÉRIEUR
1Repose-jambes
Relâcher le levier.
Accoudoir
Coussin corporel
Poussez vers le haut pour fixer
1. Repérer le levier de déverrouillage d'accoudoir sur la face intérieure de l'accoudoir.
2. Tout en tirant le levier, poussez l'accoudoir vers l'arrière de la chaise jusqu'à ce qu'il se déverrouille.
3. Retirez l’accoudoir du fauteuil.
RETIRER LES ACCOUDOIRS
5
Dossier
17
FRANÇAIS
16
3. Utilisez le bouton Back de la télécommande pour soulever le dossier en position relevée.
POSER LE COUSSIN DE CORPS SUPÉRIEUR
3
4. Retournez vers l'avant la partie dossier du coussin sur
le repose-jambes.
BRANCHER LES TUYAUX ET CÂBLES
2
Repose-jambes
Coussin
Dossier
1. Détachez la pochette en tissu, puis enfilez la rangée de tuyaux d'air et les deux câbles blancs dans le
trou dans le tissu du fauteuil.
2. Branchez la rangée de tuyaux d'air, puis branchez les deux connecteurs de câble en vous assurant que
le câblage est bien positionné derrière les ressorts de siège.
Connecteurs de câble
Rangée de tuyaux d'air
4. Fermez la fermeture à glissière intérieure, puis fermez la fermeture à
glissière extérieure.
Fermez la fermeture à glissière extérieure
2. Ouvrez la fermeture à glissière, puis faites glisser la
partie supérieure du coussin de corps par-dessus le
cadre d’appuie-tête.
Coussin corporel
Ouvrez la fermeture à
glissière inférieure
1. Abaissez le coussin de corps inférieur sur le repose-jambes et le siège, dézippez les panneaux de
dossier, puis rabattez-les de chaque côté de manière à ce qu’ils ne créent pas d’obstruction.
Dézippez les panneaux
de dossier
Repose-jambes
Dossier
19
FRANÇAIS
18
3. Répétez les étapes 1 et 2 pour installer l'autre accoudoir.
4. Tirez vers le haut et l'arrière sur chaque accoudoir pour vous assurer qu'il est verrouillé en place.
INSTALLER LES ACCOUDOIRS ET LA POCHETTE DE
TÉLÉCOMMANDE
4
5
19
2. Retournez l'accoudoir, abaissez-le sur le bras du fauteuil, puis glissez-le vers l'avant, aussi loin que
possible. Le mécanisme de verrouillage s'enclenche en place.
1. Les accoudoirs sont étiquetés L (gauche) ou R(droite), car vous êtes assis dans la chaise. Veillez à
installer chaque accoudoir du bon côté de la chaise, avec l’extrémité inclinée de l’accoudoir vers
l’arrière. Alignez l’accoudoir comme indiqué ci-dessous, avec les languettes de l’accoudoir placées à
l’arrière des languettes correspondantes sur le bras du fauteuil.
R
Accoudoir
Patte d’accoudoir
Patte de fauteuil
Patte de fauteuil
Patte d’accoudoir
5. Fixez la bande métallique de la pochette de télécomannde aux aimants situés sous l’accoudoir droit.
Bande métallique
Rangées d’aimants
Bas de l’accoudoir droit
Pochette de
télécomannde
Placez l’oreiller en position, puis enfilez les sangles dans
la sangle de maintien sur l’arrière de l’appuie-tête.
INSTALLER L’OREILLER
Sangle de retenue
Sangles d’oreiller
Oreiller
