INFOSEC E6 LCD RT EVOLUTION (S) 1000 Bedienungsanleitung

Manuel utilisateur / User Manual

1000(S) / 2000(S) / 3000(S)

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

nç

ça

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

Version Française

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

Table des matières

1. Consignes importantes de sécurité :..................................................................................... 5

1-1. Transport .............................................................................................................. 5

1-2. Préparation............................................................................................................ 5

1-3. Installation ............................................................................................................ 5

1-4. Utilisation.............................................................................................................. 6

1-5. Entretien, révision et défauts.................................................................................. 6

1-6. À propos des batteries : ......................................................................................... 6

1-7. Conformité CE : ..................................................................................................... 7

2. Installation et configuration.................................................................................................... 8

2-1. Vue du panneau arrière.......................................................................................... 9

2-2. Configuration de l'onduleur .................................................................................. 10

2.3. Batterie ............................................................................................................... 13

3. Utilisation...................................................................................................................................... 17

3-1. Utilisation des boutons du panneau avant ............................................................. 17

3-2. Panneau LCD....................................................................................................... 18

3-3. Alarme sonore ..................................................................................................... 20

3-4. Index des abréviations de l'écran LCD................................................................... 20

3-5. Configuration de l'onduleur .................................................................................. 21

3-6. Description du mode d'utilisation .......................................................................... 24

3-7. Codes de référence des défauts ............................................................................ 25

3-8. Indicateurs d'avertissement.................................................................................. 26

4. Dépannage.................................................................................................................................... 27

5. Stockage et entretien ............................................................................................................... 29

5-1. Utilisation............................................................................................................ 29

5-2. Stockage ............................................................................................................. 29

6. Spécifications............................................................................................................................... 30

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

1. Consignes importantes de sécurité :

Veuillez strictement respecter tous les avertissements et suivre toutes les

instructions de fonctionnement indiquées dans ce manuel. Conservez ce

manuel dans un endroit sûr et prenez complète connaissance des

instructions suivantes avant d'installer l'unité. N'utilisez pas cette unité

avant d'avoir complètement pris connaissance de toutes les consignes de

sécurité et instructions d'utilisation.

IMPORTANT !

L'installation et le raccordement de l’onduleur d'une manière non conforme aux pratiques

acceptées dégagent INFOSEC Communication de toute responsabilité.

1-1. Transport

Ne transporter le système d'onduleur que dans l'emballage initial afin de le protéger

contre les chocs et les impacts.

1-2. Préparation

Une condensation peut se produire lorsque l'onduleur passe directement d'un

environnement froid à un environnement chaud. L'onduleur doit être absolument sec

avant d'être installé. Veuillez atteindre au moins deux heures pour permettre à

l'onduleur de s'acclimater à l'environnement.

Ne pas installer l'onduleur dans des environnements humides ou près d'eaux

courantes.

Ne pas installer l'onduleur dans un endroit où il sera exposé au rayonnement direct du

soleil ou près d'un appareil de chauffage.

Ne pas obturer les ouvertures d'aération pratiquées dans l'enveloppe de l'onduleur.

Ne pas obturer les ouvertures d'aération pratiquées dans l'enveloppe de

l'onduleur. L'onduleur doit être installé dans un local bien aéré ou équipé

d'un conditionnement d'air. Laisser suffisamment d'espace de chaque côté

pour l'aération. Dans des conditions idéales, la température du local ne doit

pas excéder 20 °C avec une humidité relative de 0 à 90% sans condensation.

1-3. Installation

Ne pas connecter sur les prises des sorties de l'onduleur des appareils ou des

dispositifs qui le surchargeraient (des imprimantes laser, par exemple).

Placer les câbles de telle façon qu'ils ne puissent faire trébucher personne.

Ne pas connecter sur les prises de sorties de l'onduleur d'appareils domestiques tels

que séchoirs à cheveux.

L'onduleur peut être utilisé par des personnes qui ne possèdent pas d'expérience

sur son fonctionnement.

Ne connecter l'onduleur que sur une prise de courant antichoc et avec terre qui doit

être facilement accessible et proche de l'onduleur.

N'utiliser pour la connexion de l'onduleur HV (220V/230V/240V) à la prise secteur

(prise de courant antichoc) que des câbles respectant la norme VDE et portant le

marquage CE (les câbles d'ordinateur par exemple).

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

N'utiliser pour la connexion des charges à l'onduleur HV (220V/230V/240V) que des

câbles respectant la norme VDE et portant le marquage CE.

Lors de l'installation de l'équipement, s'assurer que la somme des courants de fuite

de l'onduleur et des dispositifs connectés ne dépasse pas 3,5 mA.

1-4. Utilisation

Ne pas déconnecter le câble secteur sur l'onduleur ou sur la prise de câblage du

bâtiment (prise de courant antichoc), pendant l'utilisation car cela éliminerait la

protection terre du système onduleur et de toutes les charges connectées.

L'onduleur possède sa propre source interne de courant (batteries). Les sorties de

l'onduleur ou son bornier de sorties peuvent être sous tension même si l'onduleur

n'est pas branché sur la prise secteur.

Afin de complètement déconnecter l'onduleur, appuyer d'abord sur le bouton

marche/arrêt pour déconnecter le secteur.

Protéger le système onduleur contre toute entrée de fluides ou de corps étrangers.

1-5. Entretien, révision et défauts

L'onduleur fonctionne avec des tensions dangereuses. Les réparations ne doivent

être effectuées que par du personnel d'entretien qualifié.

Attention - Risque d'électrocution. Même après avoir été déconnectés du secteur

(prise de courant secteur), les composants internes de l'onduleur sont encore

connectés à la batterie et sont donc toujours sous tension et dangereux.

Avant de procéder à une révision quelconque ou à l'entretien, déconnecter les

batteries et vérifier qu'il n'y a aucun courant ou tension dangereuse sur les bornes

des condensateurs de haute capacité tels que les condensateurs BUS.

Seules des personnes familières avec les batteries, et prenant les mesures de

précaution requises, peuvent remplacer les batteries et superviser le remplacement.

Les personnes non habilitées ne doivent pas rester à proximité des batteries.

Attention - Risque d'électrocution. Le circuit de batterie n'est pas isolé de la tension

d'entrée. Des tensions dangereuses peuvent exister entre les bornes de batterie et

la terre. Avant de les toucher, vérifier qu'aucune tension n'est présente !

Afin d'éviter tout risque d'incendie, ne remplacer le fusible qu'avec un fusible du

même type et de même ampérage.

Ne pas désassembler l'onduleur.

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

1-6. À propos des batteries:

Il est recommandé de ne faire changer les batteries que par un technicien qualifié.

Ne pas jeter les batteries dans un feu car elles pourraient exploser.

Ne pas ouvrir ni endommager les batteries ! Elles contiennent un électrolyte, à

base d'acide sulfurique, qui peut être toxique et nocif pour la peau et les yeux. Lavez

abondamment à l'eau les parties de votre corps qui ont été en contact avec

l'électrolyte et lavez les vêtements souillés.

Ne pas jeter la batterie dans un feu. Elles peuvent exploser. À la fin de leur durée de

vie utile, elles doivent être rejetées séparément. Conformez-vous aux lois et

règlements locaux.

L'onduleur contient des batteries de forte capacité. Afin d'éviter tout danger

d'électrocution, n'ouvrez pas la ou les batteries. Prenez contact avec le distributeur

si une batterie doit être révisée ou remplacée.

L'intervention sur une batterie doit être effectuée ou supervisée par du personnel

compétent prenant les précautions nécessaires. Ne pas laisser les personnes non

autorisées travailler sur les batteries.

Une batterie peut provoquer des commotions électriques et présente le risque de

courts-circuits. Les précautions suivantes doivent être prises par le technicien

qualifié :

Ne pas porter de bagues, montres et autres objets métalliques.

Utilisez des outils à manche isolé.

Déconnecter l’alimentation et les prises de sortie avant de débrancher ou de

brancher les bornes de batterie.

Les batteries doivent être remplacées par des batteries du même type, au plomb

et scellées.

1-7. Conformité CE :

Ce logotype signifie que le produit 220V/230V/240V HV est conforme aux

normes CEM et BTD (normes relatives aux règlements sur les tensions

électriques et les champs électromagnétiques).

Important

Un onduleur fait partie de la catégorie des équipements électriques et

électroniques. À la fin de leur durée de vie utile, ils doivent être rebutés

séparément et de manière appropriée.

Ce symbole est également placé sur les batteries fournies avec cet appareil, ce

qui indique qu'elles doivent elles aussi être placées dans les endroits appropriés

à la fin de leur vie utile.

Prendre contact avec le centre local de recyclage et de rejet des déchets dangereux pour plus

d'informations sur le rejet des batteries usagées.

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

2. Installation et configuration

REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à

l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une

utilisation future.

REMARQUE : Il y a deux types différents d'onduleurs : les modèles standards et les

modèles à longue durée (versions S). Voir le tableau suivant.

N° de modèle

Type

N° de modèle

Type

E6 LCD RT Evolution 1K CEI

Standard

E6 LCD RT Evolution S 1K CEI

Longue

durée

E6 LCD RT Evolution 1K NEMA LV

E6 LCD RT Evolution S 1K

NEMA LV

E6 LCD RT Evolution 1K NEMA HV

E6 LCD RT Evolution S 1K

NEMA HV

E6 LCD RT Evolution 2K CEI

E6 LCD RT Evolution S 2K CEI

E6 LCD RT Evolution 2K NEMA LV

E6 LCD RT Evolution S 2K

NEMA LV

E6 LCD RT Evolution 2K NEMA HV

E6 LCD RT Evolution S 2K

NEMA HV

E6 LCD RT Evolution 3K CEI

E6 LCD RT Evolution S 3K CEI

E6 LCD RT Evolution 3K NEMA LV

E6 LCD RT Evolution S 3K

NEMA LV

E6 LCD RT Evolution 3K NEMA HV

E6 LCD RT Evolution S 3K

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

2-1. Vue du panneau arrière

Description du panneau arrière

1. Sorties programmables : elles sont connectées aux charges non-essentielles.

2. Prises de sortie : elles sont connectées aux sorties pour missions essentielles.

3. Alimentation

4. Disjoncteur d'entrée

5. Protection contre les surtensions réseau/fax/modem

6. Connecteur de fonction d'arrêt d'urgence (EPO)

7. Port de communication USB

8. Port de communication RS-232

9. Slot intelligent SNMP

10.Connecteur de batteries externes (seulement disponible sur les modèles S)

11.Bornier en entrée

12.Disjoncteur de sortie

1K IEC

1K NEMA

2K IEC

2K NEMA

3K IEC

3K NEMA

INFOSEC UPS SYSTEM –4 rue de la Rigotière –44700 Orvault –France –www.infosec-ups.com

Hot Line Tel: +33 (0)2 40 76 15 82 –fax: +33(0)2 40 94 29 51 –[email protected] –11 12 AA 59 203 06

2-2. Configuration de l'onduleur

2-2-1. Installation de l'onduleur

Dans un but de sécurité, l'onduleur est expédié au départ de l'usine sans câbles de connexion

de batteries. Avant d'installer l'onduleur, suivre les étapes indiquées ci-après pour d'abord

reconnecter les câbles des batteries.

Étape 1

Étape 2

Étape 3

Retirer le panneau avant.

Connecter l'alimentation

et reconnecter les câbles de

batteries.

Replacer le panneau avant sur

l'unité.

Cet onduleur peut être installé sur un bureau ou monté en version rack de 19 pouces.

Veuillez choisir l'installation de votre onduleur qui vous convient le mieux.

Montage en rack

Étape 1

Étape 2

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere INFOSEC UPS Handbücher

INFOSEC

INFOSEC X2 LCD Touch FR/SCHUKO 500 Bedienungsanleitung

INFOSEC

INFOSEC PFS 5 GE Bedienungsanleitung

INFOSEC

INFOSEC XP OFFICE 1000 VA Bedienungsanleitung

INFOSEC

INFOSEC Z1 Zenergy Cube 400 Bedienungsanleitung

INFOSEC

INFOSEC E3 PRO 1000 RM Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD 10K TM RM Bedienungsanleitung

INFOSEC

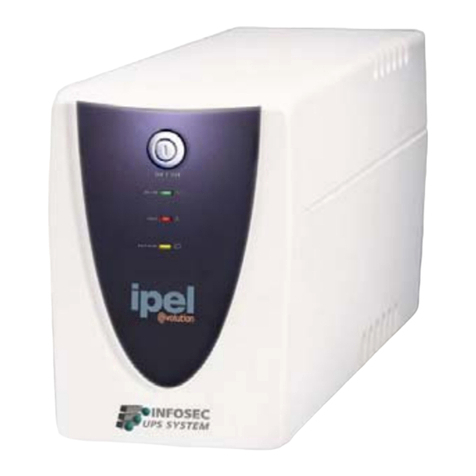

INFOSEC IPEL EVOLUTION 1000 VA Bedienungsanleitung

INFOSEC

INFOSEC X3 EX LCD USB Technisches Handbuch

INFOSEC

INFOSEC E4 Value Series Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD-RT Bedienungsanleitung

INFOSEC

INFOSEC XP PRO UPS 1000 VA Bedienungsanleitung

INFOSEC

INFOSEC HERO PRO DUAL PLUG 700 Bedienungsanleitung

INFOSEC

INFOSEC 1100 XP SOHO Bedienungsanleitung

INFOSEC

INFOSEC E3 LCD-RT Bedienungsanleitung

INFOSEC

INFOSEC Zen-X Series Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD-RT Bedienungsanleitung

INFOSEC

INFOSEC E4 LCD 3000 Bedienungsanleitung

INFOSEC

INFOSEC PFS Tel 1 GE Bedienungsanleitung

INFOSEC

INFOSEC X1 EX 500 Bedienungsanleitung

INFOSEC

INFOSEC E4 LCD Pro Series Bedienungsanleitung

INFOSEC

INFOSEC E4 LCD Pro Series Bedienungsanleitung

INFOSEC

INFOSEC Z4 B-box 500 VA Bedienungsanleitung

INFOSEC

INFOSEC 5000 VA Bedienungsanleitung

INFOSEC

INFOSEC Z1 Zenergy Cube 400 VA Bedienungsanleitung

Beliebte UPS Handbücher anderer Marken

Pylontech

Pylontech Victron & Pylontech US5000 Bedienungsanleitung

Tecnoware

Tecnoware EVO DSP PLUS MM 6.8 Bedienungsanleitung

Mecer

Mecer ME-1000-WTU Bedienungsanleitung

Mustek

Mustek PowerMust 530(B) Plus Installations- und Betriebshandbuch

Emerson

Emerson Liebert NXL series Bedienungsanleitung

MAKELSAN

MAKELSAN BOXER SERIES Bedienungsanleitung

Block

Block PC-0524-400-0 Bedienungsanleitung

CyberPower

CyberPower CP585LCD Bedienungsanleitung

Eaton

Eaton 3S Montageanleitung

CyberPower

CyberPower Office Tower Series UPS 1000 Bedienungsanleitung

CyberPower

CyberPower BM100 Bedienungsanleitung

Best Power

Best Power 610 Bedienungsanleitung

Best Power

Best Power Unity/I UT3K Bedienungsanleitung

Mustek

Mustek PowerMust 400 Offline Bedienungsanleitung

Xantrex

Xantrex Trace 512 UR-UPS Bedienungsanleitung

Forza

Forza SL-1501UL Bedienungsanleitung

LEGRAND

LEGRAND keor 310081 Bedienungsanleitung

ABB

ABB Conceptpower DPA 500 Bedienungsanleitung
