Ingersoll-Rand 344MAX Series Bedienungsanleitung

45654522

Edition 7

July 2023

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Προδιαγραφές προϊόντος

Špecikácie produktu

Specikacije izdelka

Air Grinders

344MAX, 345MAX and 3445MAX Series

Informacje o produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Технические характеристики изделия

Informaţii privind produsul

IИнформация за продукта

제품 상세

製品仕様

产品信息

Podaci o proizvodu

2 45654522_ed7

48h

24h

PMAX

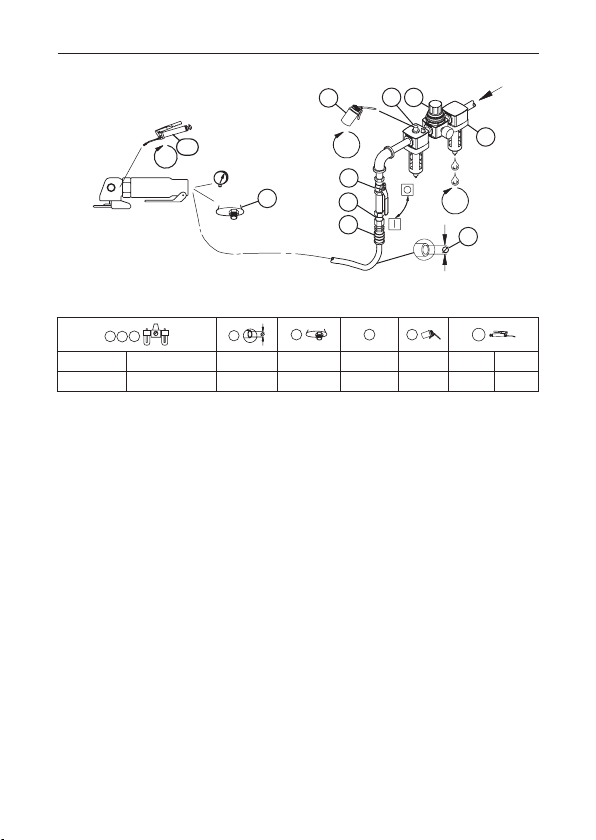

(Dwg. 16576357)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3

C38331-800 C383C1-810 3/8 (10) 1/4" MSCF33 10 67 2

45654522_ed7 EN-1

Product Safety Information

Intended Use:

These Air Grinders are designed for material removal or cutting o using a rotated abrasive

wheel, in accordance with the product specication table.

WARNING

●Failure to observe the following warnings, and to avoid these potentially hazardous

situations, could result in death or serious injury.

●Always turn o the air supply, bleed the air pressure and disconnect the air supply hose

when not in use, before installing, removing or adjusting any accessory on this tool, or

before performing any maintenance on this tool or any accessory.

●Do not attempt to disassemble the internal Speed Controller. It is available only as a unit.

For additional information, refer to Product Safety Information Manual Form 04584959.

Manuals can be downloaded from ingersollrand.com

Product Specications

WARNING

** A cut-o wheel shall not be used for side grinding.

Model Free Speed

rpm

Arbor

Size

Wheel Type

(Reinforced)

Maximum

Wheel Thickness

Wheel

Diameter

in. (mm) in. (mm)

344MAX

12,000

3/8"-24 Type 27 (Grinding)

1/4 (6)

4 (100)

Type 27, 42 (Cutting) **

345MAX 5/8"-11 Type 27 (Grinding)

5 (127)

Type 1, 27, 41, 42 (Cutting) **

345MAX-M M14 Type 27 (Grinding)

Type 1, 27, 41, 42 (Cutting) **

3445MAX 5/8"-11 Type 27 (Grinding)

4.5 (115)

Type 1, 27, 41, 42 (Cutting) **

3445MAX-M M14 Type 27 (Grinding)

Type 1, 27, 41, 42 (Cutting) **

Model Guard

Part Number

Sound Level dB(A)

(ISO 15744)

Vibration (m/s²)

(ISO 28927)

† Pressure (Lp) ‡ Power (Lw)Level *K

344MAX MG1-106-4

79.6 90.6

7.9 2.5345MAX MG1-106-5

345MAX-M

3445MAX MG1-106-45 6.3 2.2

3445MAX-M

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

EN-2 45654522_ed7

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16576357 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an Authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45654522_ed7 ES-1

Información de Seguridad Sobre el Producto

Uso indicado:

Estas amoladoras neumáticas están diseñadas para eliminar material mediante un accesorio

rotatorio, de acuerdo con la tabla de especicaciones del producto.

ADVERTENCIA

●No observar las siguientes advertencias y no evitar estas situaciones potencialmente

peligrosas podría causar lesiones graves o incluso la muerte.

●Corte siempre el suministro de aire, purgue la presión de aire y desconecte la manguera

de suministro de aire antes de instalar, desmontar o ajustar cualquier accesorio de esta

herramienta, o antes de realizar cualquier operación de mantenimiento en la herramienta

o en cualquier accesorio.

●No intente desacoplar el controlador interno de velocidad. Sólo está disponible como

unidad.

Para más información, consulte el Manual de información de seguridad de producto

04584959 Amoladora de matrices neumática.

Los manuales pueden descargarse en ingersollrand.com

Especicaciones

ADVERTENCIA

** El disco de corte no puede usarse para llevar a cabo recticaciones laterales.

Modelo

Velocidad

libre

rpm

Tamaño

de eje

Tipo de

muela

Grosor

máximo de

la muela

Tamaño

de muela

Pulgadas

in. (mm)

Pulgadas

in. (mm)

344MAX

12,000

3/8"-24 Tipo 27 (Molienda)

1/4 (6)

4 (100)

Tipo 27, 42 (de corte) **

345MAX 5/8"-11 Tipo 27 (Molienda)

5 (127)

Tipo 1, 27, 41, 42 (de corte) **

345MAX-M M14 Tipo 27 (Molienda)

Tipo 1, 27, 41, 42 (de corte) **

3445MAX 5/8"-11 Tipo 27 (Molienda)

4.5 (115)

Tipo 1, 27, 41, 42 (de corte) **

3445MAX-M M14 Tipo 27 (Molienda)

Tipo 1, 27, 41, 42 (de corte) **

ES-2 45654522_ed7

Modelo

Número de

pieza del

protector

Nivel Sonoro dB(A)

(ISO 15744)

Vibración (m/s²)

(ISO 28927)

† Presión (Lp) ‡ Potencia (Lw)Level *K

344MAX MG1-106-4

79.6 90.6

7.9 2.5345MAX MG1-106-5

345MAX-M

3445MAX MG1-106-45 6.3 2.2

3445MAX-M

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para pruebas

reconocidos internacionalmente. Es posible que la exposición del usuario en una aplicación

especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in situ se

deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento

(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos

inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una

contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice

un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno

para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el

acoplamiento se desconecte. Consulte la dibujo 16576357 y la tabla en la página 2. La frecuencia

de mantenimiento se muestra dentro de una echa circular y se dene como h=horas, d=días y

m=meses de uso real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla

y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

45654522_ed7 FR-1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou eectuer des découpes

à l’aide d’un disque abrasif rotatif, conformément au tableau des spécications de produit.

AVERTISSEMENT

●Le non-respect des avertissements suivants et le fait de ne pas éviter ces situations

potentiellement dangereuses peuvent entraîner la mort ou des blessures graves.

●Coupez toujours l’alimentation en air, purgez la pression d’air et débranchez le exible

de l’alimentation en air quand il n’est pas utilisé, avant d’installer, de retirer ou de régler

un accessoire sur cet outil ou avant d’entreprendre toute opération de maintenance sur

le produit ou sur l’un de ses accessoires.

●N’essayez pas de démonter le régulateur de vitesse interne. Uniquement disponible

sous forme de kit.

Pour des informations complémentaires, reportez-vous au manuel 04584959 d’information

de sécurité du produit Meuleuse pneumatique légère.

Les manuels peuvent être téléchargés à l’adresse ingersollrand.com

Spécications du Produit

AVERTISSEMENT

** Les disques de tronçonnage ne doivent pas être utilisés pour meuler la tranche d’une pièce.

Modèle

Vitesse

libre

t/m

Taille

l’arbre

Type de

disque

Epaiss eur

maximale

du disque

Taille de

disque

Pouces

in. (mm)

Pouces

in. (mm)

344MAX

12,000

3/8"-24 protection de type 27 (Meulage)

1/4 (6)

4 (100)

protection de type 27, 42 (découpe) **

345MAX 5/8"-11 protection de type 27 (Meulage)

5 (127)

protection de type 1, 27, 41, 42 (découpe) **

345MAX-M M14 protection de type 27 (Meulage)

protection de type 1, 27, 41, 42 (découpe) **

3445MAX 5/8"-11 protection de type 27 (Meulage)

4.5 (115)

protection de type 1, 27, 41, 42 (découpe) **

3445MAX-M M14 protection de type 27 (Meulage)

protection de type 1, 27, 41, 42 (découpe) **

FR-2 45654522_ed7

Modèle

Numéro de

pièce du

protecteur

Niveau acoustique dB(A)

(ISO 15744)

Vibration (m/s²)

(ISO 28927)

† Pression (Lp) ‡ Puissance (Lw) Niveau *K

344MAX MG1-106-4

79.6 90.6

7.9 2.5345MAX MG1-106-5

345MAX-M

3445MAX MG1-106-45 6.3 2.2

3445MAX-M

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16576357 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse

Pièces détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

45654522_ed7 IT-1

Informazioni sulla Sicurezza del Prodotto

Destinazione d’uso:

Queste smerigliatrici pneumatiche sono progettate per rimuovere e ritagliare il materiale tramite

un accessorio abrasivo rotante, secondo la tabella contenente le speciche del prodotto.

AVVERTIMENTO

●Il mancato rispetto delle seguenti avvertenze, intese a evitare le situazioni potenzialmente

pericolose indicate di seguito, può dar luogo a infortuni gravi o mortali.

●Disattivare sempre la mandata dell’aria, scaricare la pressione dell’aria e staccare il tubo

di alimentazione dell’aria prima di installare, rimuovere o regolare qualsiasi accessorio

su questo utensile e prima di eseguire qualsiasi operazione di manutenzione su di esso

o su qualsiasi accessorio.

●Non tentare di smontare il dispositivo di controllo velocità interno. È disponibile

soltanto come unità singola.

Per ulteriori informazioni, vedasi Fresatrice pneumatica per stampi Manuale delle

Informazioni sulla sicurezza del prodotto 04584959.

I manuali possono essere scaricati da internet al sito ingersollrand.com

Speciche Prodotto

AVVERTIMENTO

** Il disco da taglio non può essere usato per operazioni di molatura laterale.

Modello

Velocità

a vuoto

giri/min

Dimensioni

mandrino Tipo di mola

Massimo

spessore

mola

Dimensioni

mola

Pollici (mm) Pollici (mm)

344MAX

12,000

3/8"-24 Tipo 27 (Molatura)

1/4 (6)

4 (100)

Tipo 27, 42 (Taglio) **

345MAX 5/8"-11 Tipo 27 (Molatura)

5 (127)

Tipo 1, 27, 41, 42 (Taglio) **

345MAX-M M14 Tipo 27 (Molatura)

Tipo 1, 27, 41, 42 (Taglio) **

3445MAX 5/8"-11 Tipo 27 (Molatura)

4.5 (115)

Tipo 1, 27, 41, 42 (Taglio) **

3445MAX-M M14 Tipo 27 (Molatura)

Tipo 1, 27, 41, 42 (Taglio) **

IT-2 45654522_ed7

Modello Matricola

protezione

Livello acustico dB(A)

(ISO 15744)

Vibrazioni (m/s²)

(ISO 28927)

† Pressione (Lp) ‡ Potenza (Lw) Livello *K

344MAX MG1-106-4

79.6 90.6

7.9 2.5345MAX MG1-106-5

345MAX-M

3445MAX MG1-106-45 6.3 2.2

3445MAX-M

† KpA = Incertezza Misurazione 3dB

‡ KwA = Incertezza Misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno specico

strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario utilizzare le

misurazioni in loco per determinare il livello di pericolo della specica applicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16576357 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo:

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Schleifer Handbücher

Ingersoll-Rand

Ingersoll-Rand AC Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 88V60P107 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G5351 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G1 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G3 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand CA-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 302A Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 77A25F107 Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand DG600G2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 61H Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G2 Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand TD-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 3101G Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand VT26 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand AC4A Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand PowerForce PF400 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand LA422-EU Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 88V60P107 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 61H Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 77H-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 77A Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand CD Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 301B Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand HD Series Bedienungsanleitung

Beliebte Schleifer Handbücher anderer Marken

Parkside

Parkside PWS 230 C3 Bedienungsanleitung

SUHNER ABRASIVE

SUHNER ABRASIVE ASC 9 Technisches Handbuch

PTA

PTA P1322 Bedienungsanleitung

Crown

Crown CT13313 Bedienungsanleitung

Parkside

Parkside 280250 Bedienungsanleitung

Climax

Climax VM2150 Series Bedienungsanleitung

Jet

Jet JPSG-618M1 Service-Handbuch

Makita

Makita GA4030 Bedienungsanleitung

DeWalt

DeWalt DWEN202 Bedienungsanleitung

Grizzly

Grizzly G2790 Bedienungsanleitung

Fein

Fein MSf843-1a Bedienungsanleitung

Bosch

Bosch GWS 14,4 V PROFESSIONAL Bedienungsanleitung

RAMSET

RAMSET CBAGR18 Bedienungsanleitung

Bosch

Bosch 8-115 Z Bedienungsanleitung

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Bedienungsanleitung

MW TOOLS

MW TOOLS ME15W Bedienungsanleitung

Caravaggi

Caravaggi SP 20 Betriebsanleitung

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Technisches Handbuch
