Intel NUC CEC Bedienungsanleitung

Intel NUC CEC Adapter Wiring

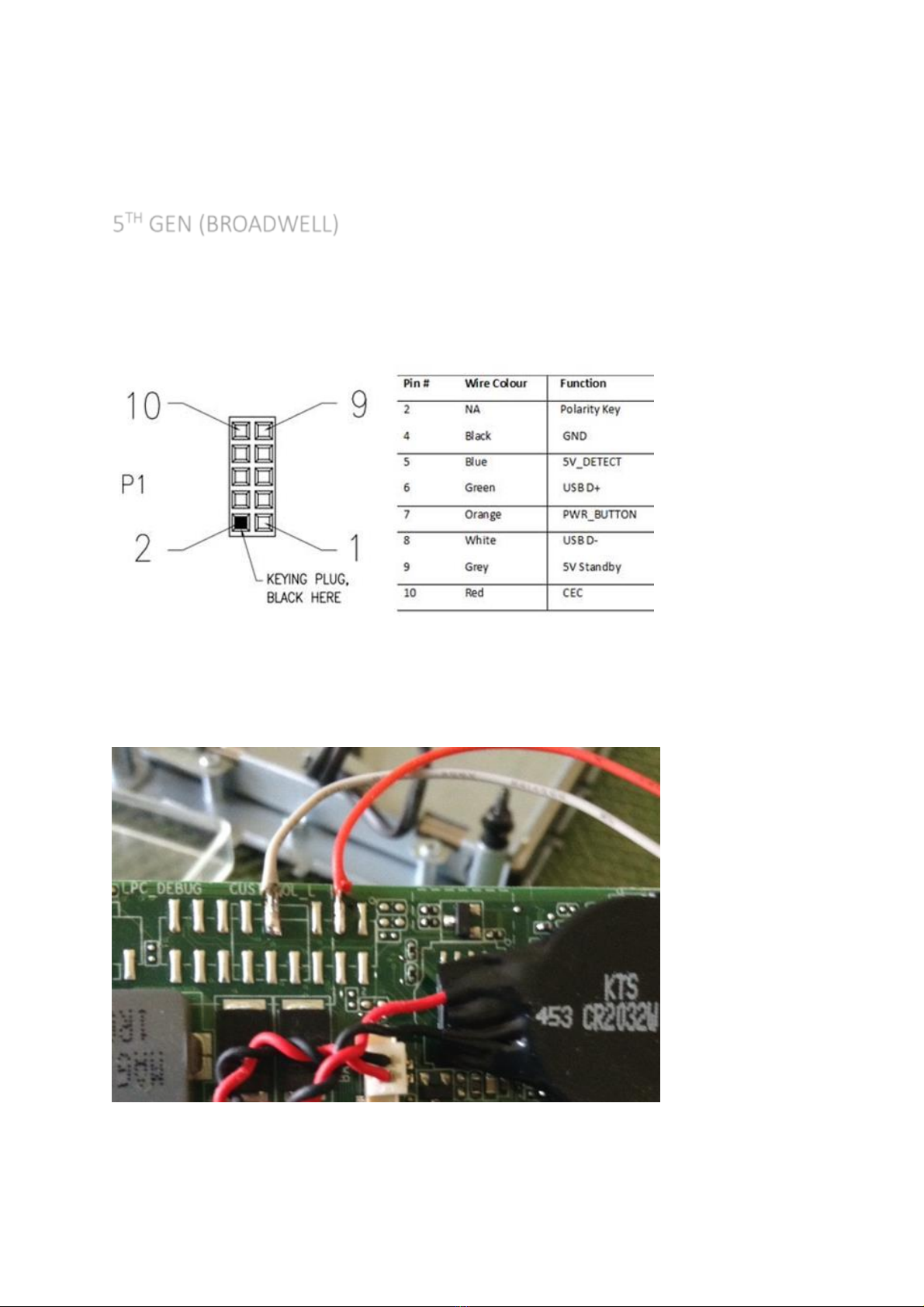

5TH GEN (BROADWELL)

Step 1 - Identify Connectors

Step 2 - (Model Dependent) Solder Wires To Pads

Depending on the NUC model you own, this step may not be necessary

If your model lacks the header fitted at the factory, remove the pre fitted connectors and

strip a small amount of wire back, using a soldering iron and a small amount of solder,

attach the red and grey wire as shown

6TH GEN (SKYLAKE)

Step 1 –Connect CEC connector to underside of board

The CEC header is located on the underside of the motherboard, you will need to remove it

from the case to connect it.

Step 2 - Connect USB plug

Connect the white plug into the corner socket

Step 3 - Mount PCB in this location (Recommended)

We recommend attaching the supplied PCB in this location, although you may find a better

location to suit your needs

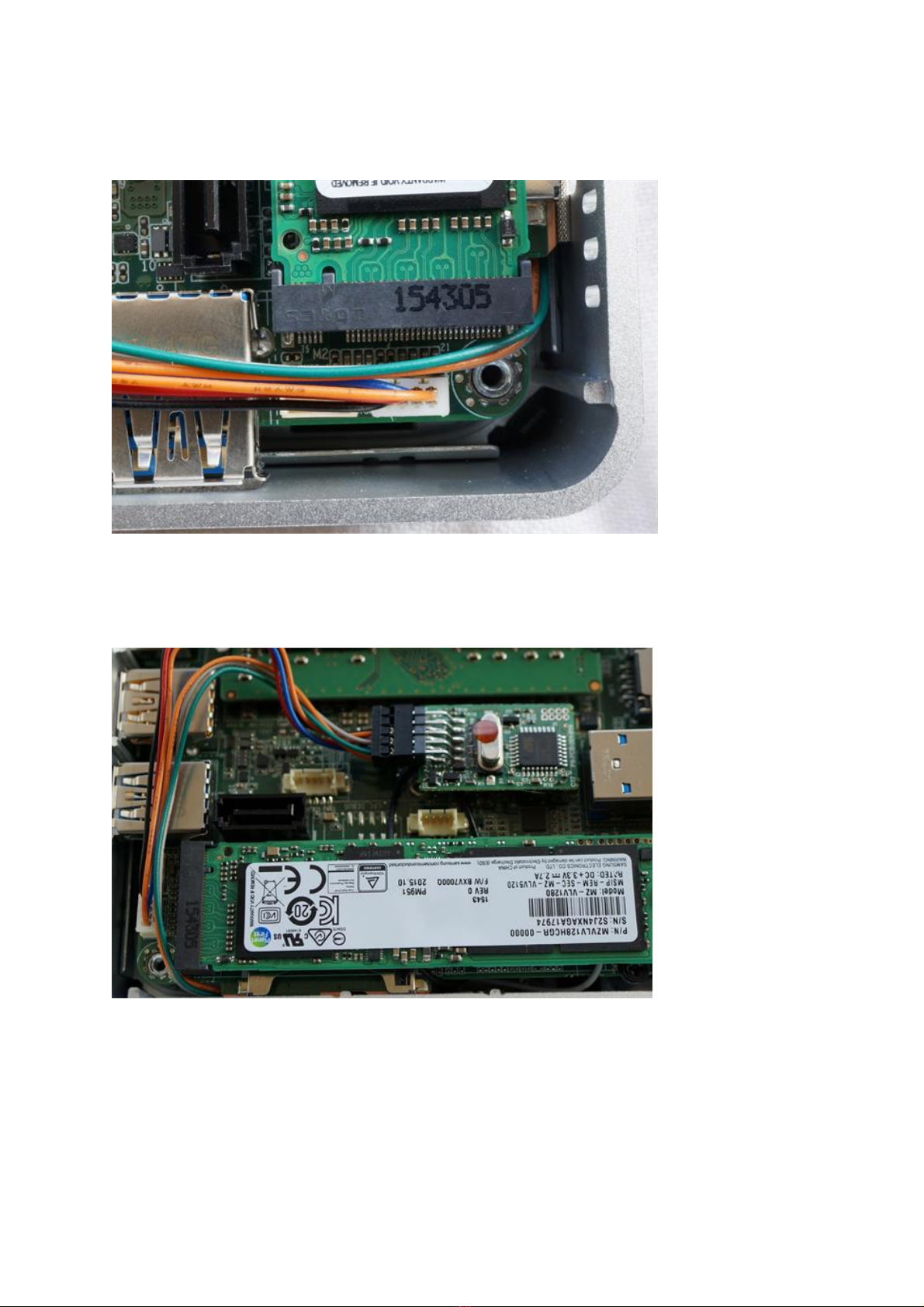

6TH GEN (APOLLO LAKE)

Step 1 –Connector Locations

Using the pictorial guides, attach the wiring loom as shown

Step 2 - PCB Final Location

After attaching the wiring loom, you can store the connected PCB as shown
