1 ALLGEMEINES

Die Bedienungsanleitung vor Anwendung sorgfältig durchlesen. Der

Rollator kann sowohl für den Innen- als auch Außengebrauch verwendet

werden.



ACHTUNG

Achtung weist auf eine potenziell gefährliche Situation hin, die

bei Nichtbeachtung zum Tod oder zu schweren Verletzungen

führen könnte. weist auf eine potenziell gefährliche Situation

hin, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-

zungen führen könnte. weist auf eine potenziell gefährliche Situ-

ation hin, die bei Nichtbeachtung zum Tod oder zu schweren

Verletzungen führen könnte.

1.3 Lebensdauer des Produkts

Die Lebensdauer dieses Produkts beträgt fünf Jahre, vorausgesetzt, es

wird in Übereinstimmung mit den in diesem Handbuch beschriebenen

Sicherheitsanweisungen, Wartungsintervallen und korrekten Ver-

fahrensweisen verwendet. Die tatsächliche Lebensdauer des Produkts

kann abhängig von Häufigkeit und Intensität der Verwendung varieren.

ACHTUNG: Nur als Gehhilfe und als Sitzhilfe benutzen.

Max. Anwendergewicht: P452E/3 130 kg.

Für Eingriffe in den Rollator (Anpassungen, mangelhafte Reparaturen)

außerhalb der Kontrolle von INVACARE wird keine Haftung übern-

ommen.repairs etc. that are outside its control.

1: Article number

2: Product name

3: Lot number

4: Date of manufacture

5: Max. user weight

6: See operating instructions

7: In- and outdoor rollator

8: Max. width of rollator

9: Manufacturer’s name

1.4 Produktkennzeichnung

Nützliche Tipps, Empfehlungen und Informationen für eine ef-

fiziente und problemlose Verwendung.

1.1 Allgemeine Informationen

1.2 Symbole

In diesem Handbuch werden Signalwörter verwendet, um auf Gefahren

oder unsichere Praktiken hinzuweisen, die zu Verletzungen oder

Sachschäden führen können. Die Definitionen der verwendeten Signal-

wörter finden Sie in der nachfolgenden Tabelle.

Das Produkt ist für den Wiedereinsatz bestimmt. Die Anzahl der maxi-

malen Wiedereinsätze ist abhängig vom jeweiligen Gerätezustand.

WIEDERVERWENDUNG

Durchmesser Vorder- und Hinterrad:

19 cm - Gewicht: 9 kg

Abmessungen Dimensionen Spezifikation Chart

A60 cm

B 71-98 cm

C39 cm

D39 cm

E61 cm

F69 cm

XXX lb

XX cm

INVACARE XXXXXX

XXXXX - XX - XX

X XXXXXX XXXXXX

XXXXXX - XXXXXX

xxxx - xx

Invacare REA

Växjövägen 303

SE-343 75 Diö

SWEDEN

TEL +46 (0)476 535 00

FAX +46 (0)476 535 98

www.invacare.com

XX “

XXX kg

XXXXXXXXX

4359

2.2 Allgemeine Warnungen

ACHTUNG

Es ist untersagt, auf dem Rollator zu stehen und

diesen für den Personentransport zu nutzen.

2 SICHERHEIT

Überprüfen Sie ALLE Teile auf Transportschäden. VERWENDEN

Sie das Produkt NICHT, wenn Sie Transportschäden feststellen.

Wenden Sie sich an den Lieferanten/Händler, um Informationen

zur weiteren Vorgehensweise zu erhalten.

2.1 Anwendungszweck

Der Rollator ist nur als Gehhilfe zu verwenden; eine andersartige Ver-

wendung kann ein Verletzungsrisiko darstellen.



Item Länge des Benutzers

Min./Max

Gewichtsbeschrän-

kungen

Banjo Rollator

Model P452E/3 ca. 160 -183 cm 130 kg *

Korb n/a 9 kg

Tablett 5 kg

Lastbrettes 7 kg

* Die Gewichtsbeschränkungen beziehen sich auf den Inhalt des

Korbes, Tabletts oder Lastbretts sowie auf das Gewicht des Be-

nutzers, ungeachtet dessen, ob dieser steht oder sitzt.

ACHTUNG

Bewegen Sie sich niemals auf dem Rollator sitzend mit den

Beinen vorwärts.

Wenn Sie auf dem Rollator sitzen, müssen beide Bremsen

festgestellt sein.

Wenn der Rollator als Stütze verwendet wird wie z.B. beim

Aufstehen von einem Stuhl müssen die Feststellbremsen ang-

ezogen sein.

Wenn die Griffe oder der Sitz einer extremen Temperatur

(über 41°C) ausgesetzt sind, besteht ein Risiko für

Verbrennungen ersten Grades.

Der Rollator muss beim Gehen vollständig ausgeklappt und

verriegelt sein. Bitte beachten Sie, dass der Rollator nur als

Gehhilfe verwendet werden darf.

Seien Sie besonders vorsichtig bei abschüssigem Untergrund.

Benutzen Sie mit dem Rollator keine Treppen.

Verwenden Sie den Rollator nicht auf Rolltreppen.

HÄNGEN Sie NICHTS an den Rahmen des Rollators.

Gegenstände, die in den Korb oder auf das Tablett gelegt wer-

den, sollten nicht aus dem Korb herausstehen bzw. nicht über

das Lastbrett oder Tablett hinausragen.

Lassen Sie Vorsicht walten, wenn der Korb schwer belastet ist.

Der Transport einer Last ist nur auf demeingebauten

Lastbrett, im Korb oder auf dem Tablett vorgesehen.

Die Handgriffe dürfen nicht nach außen gewinkelt werden, da

sich dadurch die Seitenstabilität des Rollators verschlechtert.

ACHTUNG

Seien Sie besonders vorsichtig bei abschüs-

sigem Untergrund.

1.5 Größenspezifikationen und Gewichtsbeschränkung des

Benutzers

Der Feststellhebel mit der Scheibe wird an der Außenseite

montiert.

Bevor der Rollator montiert wird, müssen die quer verlaufende

Kunststoffstange zwischen den Hinterreifen und eventuell vorhandene

Kunststoffkappen in den Seitenrohren entfernt werden.

3.1 Montage der Rollator

3 NUTZUNG

1. Montieren Sie den Feststellhebel (A) mit einer Schraube (B). Stellen

Sie sicher, dass der Kopf der Schrauben richtig im Schlitz sitzt.

2. Führen Sie die Handgriffrohre in die Seitenrohre ein und ziehen Sie

den Feststellhebel an. Die Hebel müssen bei Anwendung nach unten

gerichtet sein.

3. Drücken Sie den Rollator nach unten, bis die Klapp-sicherung (C),

die sich rechts unter dem Sitz befindet, einrastet.



ACHTUNG:

Bitte kontrollieren Sie stets, dass die Klappsicherung auch

wirklich verriegelt ist.

4. Entriegeln Sie die Klappsicherung (D).

5. Ziehen Sie das Querrohr unter dem Sitz nach oben (E). Beachten Sie

die Klemmgefahr zwischen Hinter- und Vorderrahmen.

3.3 Zusammenklappen der Rollator

3.2 Fahrbereiter Zustand

3.4 Höheneinstellung der Handgriffe

Lösen Sie die Feststellhebel und stellen Sie die gewünschte Höhe der

Handgriffe ein. Ziehen Sie die Feststellhebel an. Sie müssen so

eingestellt sein, dass sie nach unten zeigen. (Die Feststellhebel kön-

nen frei gedreht werden, wenn man sie zuerst nach außen zieht).

Normalerweise befinden sich die Handgriffe in Höhe der Handgelenke

des Anwenders.

ACHTUNG: Sturzgefahr

Die Handgriffe müssen bei Anwendung des Rollators gerade

nach hinten gerichtet sein. Unter keinen Umständen dürfen Sie

nach außen gewinkelt sein, da sich dadurch die Seitenstabilität

des Rollators verschlechtert.

Die Handgriffe dürfen nie über ihre höchste Position hinaus

eingestellt werden, markiert durch die Riffelung auf den Röhren

(siehe pic. A). Kontrollieren Sie, dass die Handgriffe in gleicher

Höhe eingestellt sind.

3-5)

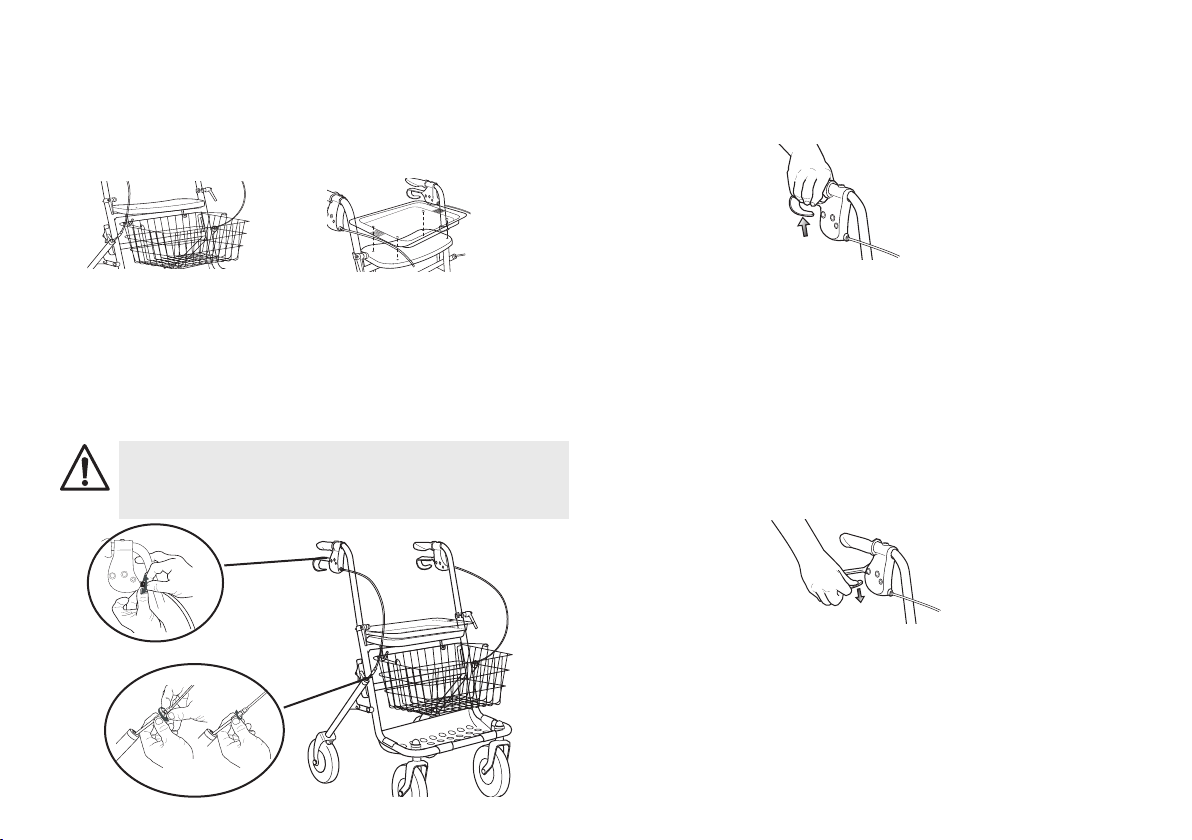

3.7 Anwendung der Handbremse

Zum Bremsen beim Fahren ziehen Sie beide Bremshebel nach oben.

Zum Parken des Rollators drücken Sie die Bremshebel leicht nach

unten, bis diese mit einem Klickgeräusch einrasten.

Es ist wichtig, dass beide Bremsen festgestellt werden.

Die Bremse wird entriegelt, indem der Handgriff wieder nach oben

gezogen wird.

Zwei Einstellschrauben, eine am Bremshebel (A) und eine in der

Mitte des Bremszugs (B) regeln die Spannung der Bremse und passen

die Bremsleistung an die Fähigkeiten des Anwenders an. Werden

die Einstellschrauben nach außen gedreht, erhöht sich die Bremskraft

und der Anwender muss weniger Kraftanstrengung zum Bremsen

aufbringen.

3.6 Einstellung der Bremswirkung

3.8 Anwendung der Bremse zum Parken



ACHTUNG:

Kontrollieren Sie die Bremswirkung nach der Höheneinstellung

Lassen Sie beim Festziehen der Konter-muttern nach der

Einstellung besondere Sorgfalt walten.

3.5 Montage des Korbes und des Tabletts

1. Montage des Korbes.

2. Montage des Tabletts mit den Kunststoffzapfen.

Nach Ende der Lebensdauer ist das Produkt samt Zubehör und

Verpackung ordnungsgemäß zu sortieren. Die einzelnen Teile können

entsprechend der Materialbezeichnung getrennt und entsorgt

werden.

Wir bitten Sie, umweltverträglich zu handeln und dieses Produkt nach

Ende seiner Lebensdauer über eine lokale Müllverwertungsanlage re-

cyceln zu lassen.

4 PFLEGE UND WARTUNG

Eine Wartung des Produkts sollte mindestens alle sechs Monate

erfolgen. KEINE Scheuermittel, Schleifmittel oder Schleifmateri-

alien zur Reinigung des Rollators verwenden.

Um die Funktion und die Sicherheit des Rollators aufrechtzuerhalten,

sollten Sie regelmäßig folgende Schritte durchführen:

• Den Rollator mit handelsüblichen Reinigungsmitteln reinigen und einem

Tuch abtrocknen. Auch die Räder müssen sauber gehalten werden.

• Achten Sie auf den festen Sitz von Schrauben und Hebeln.

• Wenn Ihr Rollator nicht einwandfrei funktioniert, kontaktieren Sie

unverzüglich Ihren Händler.

• Ein defekter Rollator darf nicht verwendet werden. Nehmen Sie

keine eigenen Reparaturen vor!

• Überprüfen Sie die Funktionstüchtigkeit der Bremse. Kontaktieren

Sie Ihren Invacare-Vertreter, wenn die Bremse eingestellt werden

muss.

• Den Rollator NICHT verwenden, wenn die Handgriffe locker sitzen.

Kontaktieren Sie Ihren zuständigen Invacare-Vertreter.

• Überprüfen Sie die Laufräder regelmäßig auf festen Sitz, Verschleiß

und Beschädigungen.

• Stellen Sie sicher, dass die Räder frei von Haaren, Fusseln und an-

derem Schmutz sind.

ACHTUNG: Verletzungsrisiko

Lassen Sie das Produkt immer von einem Invacare-Vertreter

auf Schäden überprüfen, bevor Sie es an einen anderen Be-

nutzer weitergeben. Wird ein Schaden gefunden, dieses

Produkt NICHT mehr verwenden. Andernfalls kann es mögli-

cherweise zu Verletzungen kommen.

5 NACH VERWENDUNG

5.1 Abfallwirtschaft

5.3 Wiederverwendung



6 GARANTIE

Ab dem Tag der Lieferung gilt eine Gewährleistung von 2 Jahren **.

Schäden aufgrund von Verschleiß, etwa der Räder, Griffe und Bremsen,

werden von dieser Gewährleistung nicht abgedeckt. Schäden aufgrund

von physischer Gewalteinwirkung oder unüblichem Gebrauch sind von

der Gewährleistung ausgeschlossen. Schäden von Benutzers, die mehr

als 130 kg wiegen, sind von der Gewährleistung ausgeschlossen. Für

den Erhalt einer gültigen Gewährleistung müssen die Wartungs- und

Gebrauchsanweisungen beachtet werden.

** Abweichungen aufgrund lokaler Abmachungen möglich.



Manual de instrucciones

1 GENERALIDADES 9

Información general.............................................................................9

Símbolos.................................................................................................9

Vida útil del producto.........................................................................9

Etiqueta del producto .........................................................................9

Especificaciones de altura del usuario y límite de peso............ 10

2 SEGURIDAD 10

Uso Previsto....................................................................................... 10

Advertencias generales.................................................................... 10

3 UTILIZACIÓN 11

Montaje del Caminador................................................................... 11

Posición de Manejo........................................................................... 11

Pliegue el Caminador ....................................................................... 11

Ajuste de la altura de la empuñadura........................................... 11

Montaje de la Cesta y de la Bandeja............................................. 12

Ajuste del Efecto Frenante ............................................................. 12

Utilización del freno de mano........................................................ 12

Utilización del freno de estacionamiento.................................... 12

4 CUIDADOS Y MANTENIMIENTO 13

5 CUIDADOS DESPUÉS DEL USO 13

Eliminación.......................................................................................... 13

Reutilización....................................................................................... 13

6 GARANTÍA 13

Garantía............................................................................................... 13

1 GENERALIDADES

Lea detenidamente el manual de instrucciones antes de usar el camina-

dor. El caminador está adaptado para usar en interiores y al aire libre.



ADVERTENCIA

Advertencia indica una situación potencialmente peligrosa que,

si no se evita, puede tener como consecuencia la muerte o

lesiones graves.

1.3 Vida útil del producto

La duración prevista de la vida útil para este producto es de cinco años,

siempre y cuando se utilice de conformidad con las instrucciones de

seguridad y se respeten los intervalos de mantenimiento y las instruc-

ciones de cuidado indicadas en el presente manual. La duración real de

la vida útil puede variar en función de la frecuencia y la intensidad del

uso.

ATENCIÓN! El caminador debe usarse solamente como apoyo para

caminar y como soporte del asiento.

Peso máximo del usuario: P452E/3 - BANJO 130 kg.

INVACARE no asume responsabilidad alguna por manipulaciones

efectuadas en el caminador (adaptaciones, componentes defectuosos,

etc.) sin el control de INVACARE.

1: Referencia

2: Denominación del pro-

ducto

3: Número de serie

4: Fecha de fabricación

5: Peso máximo del usuario

6: ¡ATENCIÓN! Vea el

manual de instrucciones.

7: Caminador para uso en

interior y al aire libre.

8: Anchura máxima del cami

nador.

9: Nombre del fabricante.

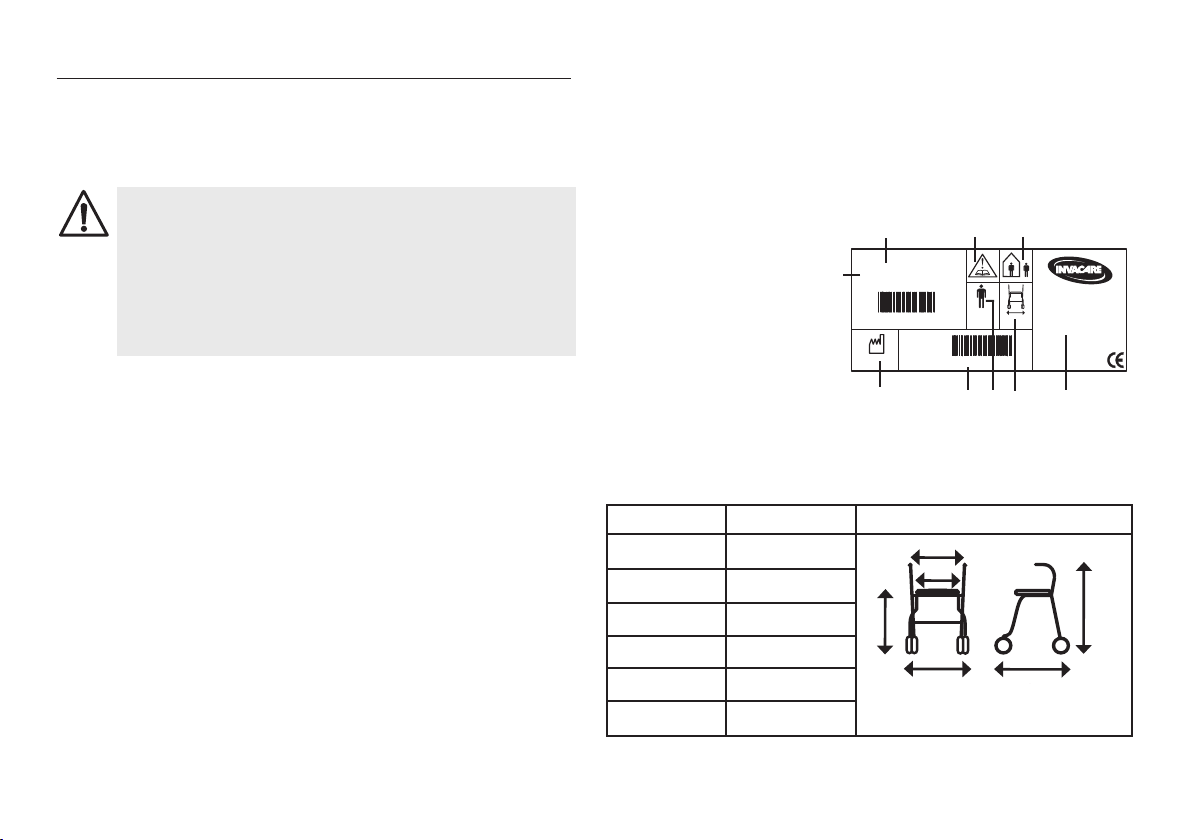

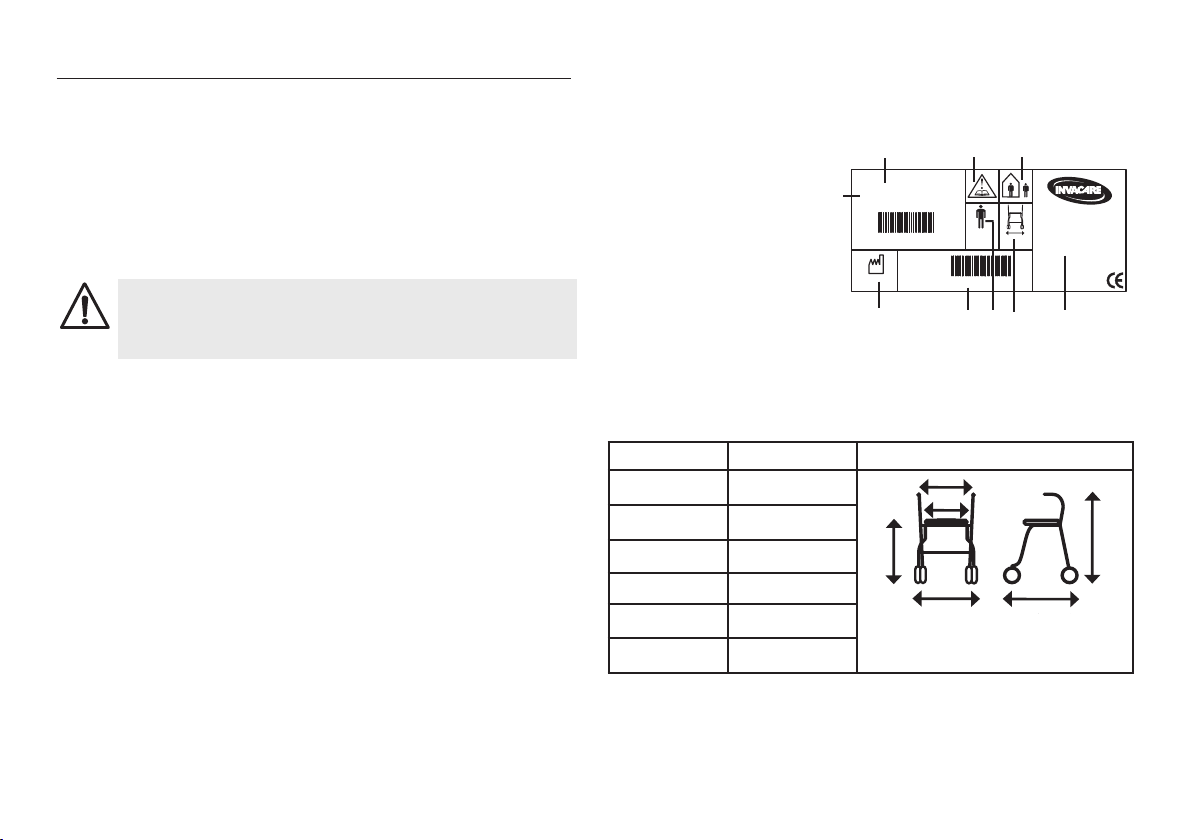

1.4 Etiqueta del producto

Proporciona consejos útiles, recomendaciones e información

para un uso eficiente y sin problemas.

1.1 Información general

En este manual se utilizan símbolos que hacen referencia a peligros o

usos poco seguros que pueden provocar lesiones o daños a la propie-

dad. A continuación, se muestran las descripciones de estos símbolos.

1.2 Símbolos

Diámetro de ruedas delanteras y

traseras: 19 cm - Peso: 9 kg

Dimensiones Medidas Diagrama de especificaciones

A60 cm

B 71-98 cm

C39 cm

D39 cm

E61 cm

F69 cm

XXX lb

XX cm

INVACARE XXXXXX

XXXXX - XX - XX

X XXXXXX XXXXXX

XXXXXX - XXXXXX

xxxx - xx

Invacare REA

Växjövägen 303

SE-343 75 Diö

SWEDEN

TEL +46 (0)476 535 00

FAX +46 (0)476 535 98

www.invacare.com

XX “

XXX kg

XXXXXXXXX

4359

2.2 Advertencias generales

ADVERTENCIA

Está prohibido ir de pie en el caminador y utili-

zarlo para transportar personas.

2 SEGURIDAD

Compruebe que todas las piezas le hayan sido entregadas en per-

fecto estado. Si detecta algún desperfecto, NO utilice el producto.

Póngase en contacto con el transportista o el distribuidor.

2.1 Uso Previsto

El andador ruedas está diseñado exclusivamente para caminar. Cual-

quier otra utilización puede constituir un riesgo de lesión.



* Las limitaciones de peso incluyen el contenido de la cesta, la

bandeja o la balda, y el peso del usuario, tanto de pie como sentado.

ADVERTENCIA

No se siente nunca en el caminador avanzando impulsando

con los pies.

Cuando se siente en el caminador, ambos frenos deben estar

en posición de estacionamiento.

Los frenos de estacionamiento deben estar aplicados cuando

el caminador se utiliza como apoyo; por ejem- plo, al levan-

tarse de una silla.

Si se exponen las asas de empuje o el asiento a temperaturas

extremas (más de 41°C), existe riesgo de que el usuario

sufra quemaduras de primer grado.

El caminador debe estar completamente des plegado y blo-

queado para utilizarlo para caminar. ¡ATENCIÓN! Utilice el

caminador solamente como apoyo para caminar.

No use el caminador para subir o bajar escaleras.

No utilice el caminador en escaleras mecánicas.

NO cuelgue nada del marco del andador con ruedas. Los obje-

tos colocados en la cesta o en la bandeja no deben sobresalir

de la cesta, la balda de carga o la bandeja.

Sólo se debe transportar carga en la repisa de carga, en la

cesta o en la bandeja.

Las empuñaduras de manejo no se deben inclinar hacia fuera

porque empeora la estabilidad lateral del caminador.

ADVERTENCIA

Tenga cuidado al caminar en terreno incli-

nado.

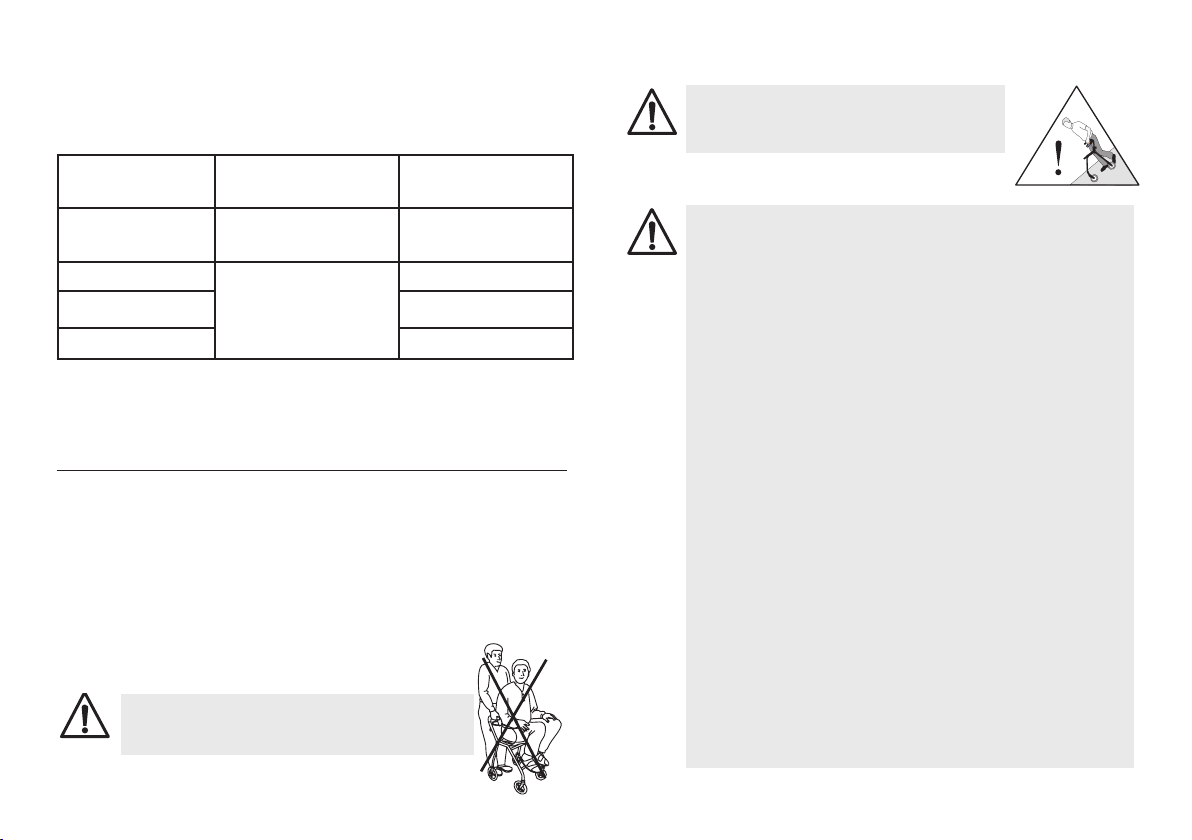

1.5 Especificaciones de altura del usuario y límite de peso

Artículo User Height:

Min./Max

Limitaciones de

peso

Banjo Rollator

Model P452E/3 aprox. 160 -183 cm 130 kg *

Basket n/a 9 kg

Tray 5 kg

Shelf 7 kg

Andere Handbücher für Banjo P452E/3

Inhaltsverzeichnis

Sprachen:

Andere Invacare Mobilitätshilfe Handbücher

Invacare

Invacare Dolomite Gloss Bedienungsanleitung

Invacare

Invacare 6027 Montageanleitung

Invacare

Invacare Adeo Bedienungsanleitung

Invacare

Invacare 3G Storm Series Bedienungsanleitung

Invacare

Invacare 6252 Montageanleitung

Invacare

Invacare Solara/Spree GT 1134808 Bedienungsanleitung

Invacare

Invacare Dolomite Alpha Series Bedienungsanleitung

Invacare

Invacare ProntoTM R2TM Bedienungsanleitung

Invacare

Invacare 1085144 Bedienungsanleitung

Invacare

Invacare RHL450-1 Montageanleitung

Invacare

Invacare Color Collection Bedienungsanleitung

Invacare

Invacare Elf 127em Bedienungsanleitung

Invacare

Invacare Dolomite Jazz 510 Bedienungsanleitung

Invacare

Invacare Robin Bedienungsanleitung

Invacare

Invacare DOLOMITE Jazz Series Bedienungsanleitung

Invacare

Invacare Dolomite Maxi+ Series Bedienungsanleitung

Invacare

Invacare TRHD22HR Bedienungsanleitung

Invacare

Invacare Action 2000 Bedienungsanleitung

Invacare

Invacare Rehab Bedienungsanleitung

Invacare

Invacare InTouch ITTG Montageanleitung

Invacare

Invacare 65410 Bedienungsanleitung

Invacare

Invacare RPS350-2 Handbuch

Invacare

Invacare Aquatec BELUGA Bedienungsanleitung

Invacare

Invacare H430A/2 Bedienungsanleitung

Beliebte Mobilitätshilfe Handbücher anderer Marken

Alber

Alber Scalamobil iQ Bedienungsanleitung

Ferno

Ferno CCT-PX Bedienungsanleitung

HEPRO

HEPRO Gripo Bedienungsanleitung

Otto Bock

Otto Bock Pheon 3R62 Bedienungsanleitung

NRS Healthcare

NRS Healthcare M11090 Bedienungsanleitung

Medline

Medline MDS86835DSHEC Installationsanleitung

Guldmann

Guldmann Twin Turner II Bedienungsanleitung

Drive

Drive ROOMBA Bedienungsanleitung

Gate

Gate Balder Bedienungsanleitung

Decon wheel

Decon wheel TNS Notos Bedienungsanleitung

ExoAtlet

ExoAtlet ExoAtlet-II Bedienungsanleitung

Rhythm Healthcare

Rhythm Healthcare B3800F Bedienungsanleitung

AMF-BRUNS

AMF-BRUNS PROTEKTOR Bedienungsanleitung

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Bedienungsanleitung

Rhythm Healthcare

Rhythm Healthcare C500U Bedienungsanleitung

Lumex

Lumex RJ4200A Bedienungsanleitung

Rebotec

Rebotec Jumbo Bedienungsanleitung

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Bedienungsanleitung
