JBL TLX 151 Bedienungsanleitung

Technical Manual

TLX 151

ACOUSTIC & ELECTRICAL SPECIFICATIONS

• Nominal Impedance 8 ohms

• Max Amp Power 125 watts

• Frequency Response 50Hz - 25kHz (-6dB)

• Sensitivity 90 dB (1 watt @ 1 meter)

• Crossover Frequency 600Hz, 3000Hz

SYSTEM COMPONENTS:

• Cabinet TLX 151 (not For Sale)

• Grille 240776 or 332777-001

• Low Frequency 8” Woofer (974326 or

Transducer 332749-001)

DC Resistance 5.1 ohms ±10%

• Mid Frequency 4” Midrange (974305 or

Transducer 332764-001)

DC Resistance 4.6 ohms ±10%

• High Frequency 10 mm Titanium Composite

SYSTEM COMPONENTS: (cont.)

Transducer (974301 or 302343-001)

DC Resistance 5.8 ohms ±10%

• Crossover Network 270776 or 332769-001

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 5.0V Input 50 Hz to 20 kHz

• L.F. Aural Sweep Test 5.0V Input 50 Hz to 1 kHz

• M.F. Aural Sweep Test 4.0V Input 1 kHz to 4 kHz

• H.F. Aural Sweep Test 2.83V Input 2 kHz to 20 kHz

PHYSICAL SPECIFICATIONS

• Enclosure dimensions: 20 7/8” x 9 7/8” x 12”

(H x W x D) (530 x 251 x 305mm)

• Weight 21.25 lbs. (9.5 kg) Each

WARRANTY:

• Refer to Warranty Statement packed with each product.

Owner’s Manual

333047-001

Warranty Card

331994-001

Survey Card

331384-001

Top/Bottom

Foam

332767-001

OWNER’S

MANUAL

Outer Carton

332783-001

PACKAGING

+—

YEL

High Frequency

974301 or

302343-001

Low Frequency

974326 or

332749-001

Midrange Frequency

974305 or

332764-001

GRN/BLK GRN WHITE WHITE/BLK

Network

270776 or

332769-001

YEL/BLK

—+ —+

WIRING DIAGRAM

3.30 mH

0.39 mH C2

27.0 mfd, 100V

47.0 mfd

100V

10.0 mfd

50V

3.9 mfd, 50V

0.47 mH

+IN

—IN

INPUT

110

.205

.110

110

H.F.

M.F.

L.F.

13.77" GREEN

13.77" GREEN/BLACK

23.62" WHITE/BLACK

23.62" WHITE

29.52" YELLOW/BLACK

29.52" YELLOW

SCHEMATIC TLX 151

1-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797

TLX 151

Network

270776

or 332769-001

Terminal Cup

966050

Screw 3/4 BLK

OVHD (4)

61867

Woofer

974326 or 332749-001

Screw (8)

No. 6x3/4

PHD BLK

61868

Grille Assy

240776 or 332777-001

Cabinet

TLX 151

(Not for sale)

Plaque

(Not for Sale) Port Tube

333052-001

Tweeter

974301 or

302343-001

Midrange Cup Plug

333050-001

Midrange

974305 or 332764-001

Midrange Cup

332768-001

Screw (4)

No. 6x3/4

PPH BLK

63563

Grille

Retainer (4)

66815

Logo

945030

RedBlack

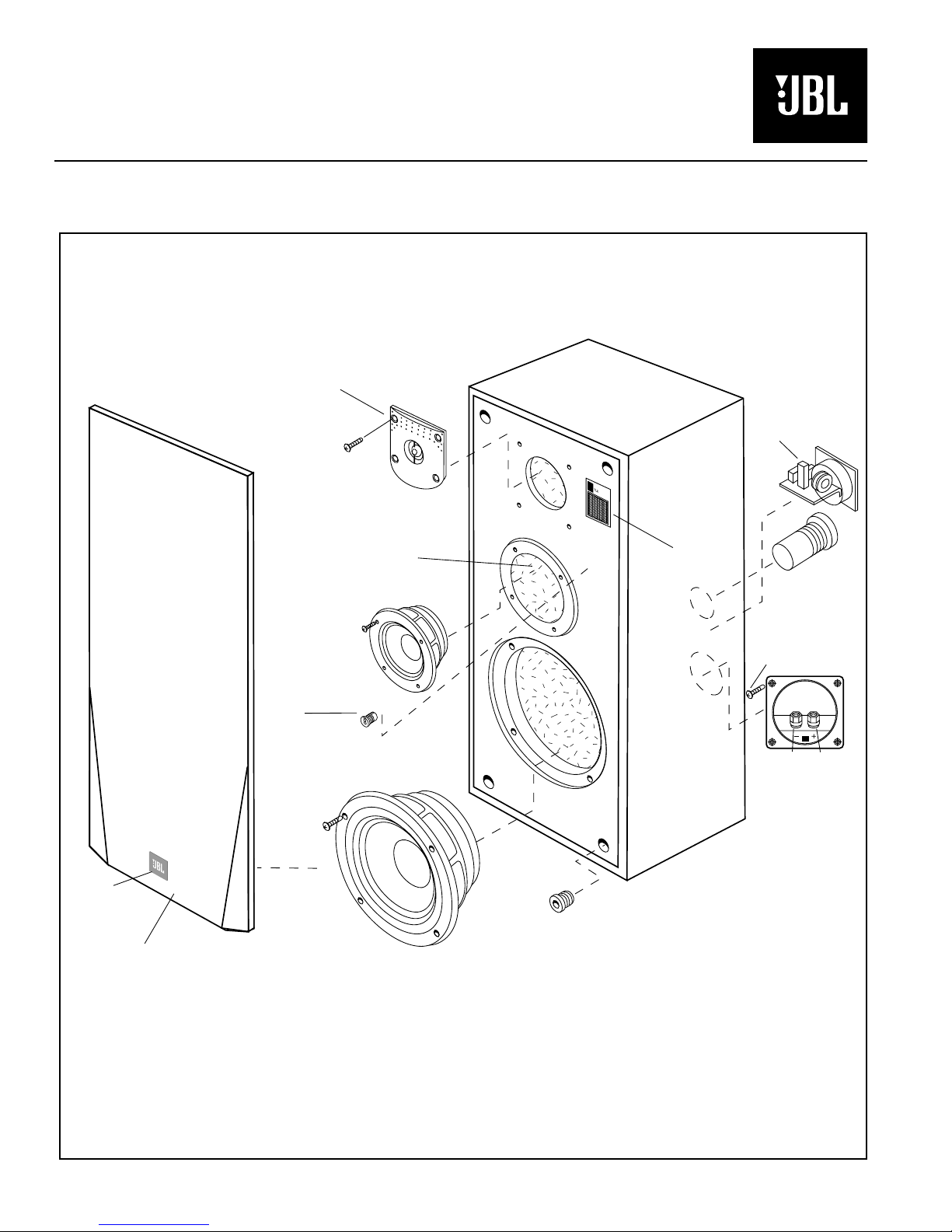

COMPONENT EXPLODED VIEW

TLX 151

1-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797
