Kärcher 720 MX Bedienungsanleitung
Deutsch
English
Français
Italiano
Nederlands
Español
Português
5.961-197 A
12-03-2007978
K 7.20 MX
720 MX
3
DE
EN
FR
IT
NL
ES
PT
Montage
Assembly
Assemblage
Montaggio
Montage
Montaje del aparato
Montagem
Zubehör
Special accessories
Accessoires en option
Accessori speciali
Speciaal toebehoren
Accesorios opcionales
Acessórios especiais
Ersatzteile
Replacement parts
Pièces de rechange
Ricambi
Vervangingsonderdelen
Repuestos
Peças de reposição
Deutsch.......................................... Betriebsanleitung
Vorsicht! Benutzen Sie das Gerät nicht ohne
die Betriebsanleitung gelesen zu haben.
English ...................................Operating instructions
Caution! Do not use the unit without first
having read the operating instructions.
Français ....................................... Notice d’utilisation
Attention! N’utilisez pas l’appareil sans avoir lu
la notice d’utilisation.
Italiano ......................................... Istruzioni per l’uso
Attenzione! Non utilizzare l’apparececchio
senza aver letto le istruzioni per l’uso
Nederlands.................................Gebruiksaanwijzing
Voorzichtig! Gebruik het apparaat niet zonder
de gebruiksaanwijzing gelezen te hebben.
Español ............................. Instrucciones de servicio
Cuidado! No utilice el aparato sin haber leido el
instrucciones de servicio.
Português ............................ Instruccao de operacao
Atencao! Nao utilize o aparehlo sem ter lido a
instruccao de operacao.
4
52
44
36
28
20
12
62
63
60
4 - Deutsch
1 Zugbügel
Gerät über ebene Flächen transportieren
2 Halter für Hochdruckschlauch
Hochdruckschlauch aufwickeln
3 Transportgriff
Gerät über Treppen/Hindernisse
transportieren
4 Hauptschalter
Gerät einschalten – I
Gerät ausschalten – 0
5 Wasseranschluß
Zulaufschlauch anschließen
6 Hochdruckausgang
Hochdruckschlauch anschliesen.
7 Strahlrohr
Druck regulieren
8 Handspritzpistole
Einschalten – Sicherungsknopf drücken und
Hebel ziehen
Ausschalten – Hebel loslassen
9 Anschlußkabel mit Netzstecker
10 Reinigungsmittel-Behälter
Reinigungsmittel ansaugen und
dosieren (+/–)
Lesen Sie vor der ersten Benutzung des Gerätes
diese Bedienungsanleitung und handeln Sie
danach.
Bewahren Sie diese Bedienungsanleitung für
späteren Gebrauch oder für Nachbesitzer auf.
Bestimmungsgemäße Verwendung
Verwenden Sie dieses Gerät ausschließlich im
nichtgewerblichen Bereich
– zum Reinigen von Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter-
rassen, Gartengeräten usw. mit Hochdruck-
Wasserstrahl (bei Bedarf mit Zusatz von
Reinigungsmitteln).
– zur Motorenreinigung nur an Orten mit
entsprechendem Ölabscheider.
– mit von Kärcher zugelassenen Zubehör-,
Ersatzteilen und Reinigungsmitteln. Beachten
Sie die Hinweise, die den Reinigungsmitteln
beigegeben sind.
Allgemeine Sicherheitshinweise
Erlauben Sie niemals Kindern und Jugendlichen
den Umgang mit dem Gerät.
Lassen Sie das Gerät niemals unbeaufsichtigt,
solange der Hauptschalter eingeschaltet ist.
Gerät nicht in explosionsgefährdeten Räumen
betreiben.
Keine Gegenstände abspritzen, die gesundheits-
gefährdende Stoffe (z. B. Asbest) enthalten.
Kurzanleitung
Zusammenbauen
Prüfen Sie beim Auspacken den Packungsinhalt.
Benachrichtigen Sie bei Transportschäden bitte
Ihren Händler.
Der Zusammenbau ist auf Seite 60/61 in Bildern
dargestellt.
Sicherheitshinweise
Deutsch - 5
DE
EN
FR
IT
NL
ES
PT
Umweltschutz
Warnzeichen am Gerät
Richten Sie den Hochdruckstrahl
nie auf Menschen, Tiere, das
Gerät oder elektrische Teile.
Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem Schutz vor
Verletzungen und dürfen nicht verändert oder
umgangen werden.
Überströmventil mit Druckschalter
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt. Wird der
Hebel gezogen, schaltet der Druckschalter die
Pumpe wieder ein.
Das Überströmventil verhindert zudem, daß der
zulässige Betriebsdruck überschritten wird.
Sicherungsknopf
Der Sicherungsknopf an der Handspritzpistole
verhindert unbeabsichtigtes Einschalten des
Gerätes.
Vor dem ersten Betrieb
Verpackung entsorgen
Die Verpackungsmaterialien sind recyclebar.
Bitte führen Sie die Verpackung der Wieder-
verwertung zu.
Altgerät entsorgen
Informationen über umweltgerechte Entsorgung
erhalten Sie bei Ihrem Kärcher-Händler.
Wasser sparen
Durch den Einsatz dieses Gerätes sparen Sie im
Vergleich zu anderen Reinigungsmethoden bis
zu 85 % Wasser. Das Gerät kann auch mit
Regenwasser betrieben werden (Wasserfilter
verwenden).
Abwasser entlasten
Bitte gehen Sie sparsam mit Reinigungsmitteln
um. Beachten Sie die Dosierempfehlungen, die
den Reinigungsmitteln beigegeben sind.
Anschlußvoraussetzungen
Anschlußwerte siehe Typenschild/Technische
Daten.
Elektrischer Anschluß
Die Spannung auf dem Typenschild muß mit der
Versorgungsspannung übereinstimmen. Die
Stromquelle muß ordnungsgemäß geerdet sein.
Nur spritzwassergeschützte Verlängerungskabel
mit ausreichendem Leiterquerschnitt (10 m: 3 x
1,5 mm², 30 m: 3 x 2,5 mm²) verwenden und
ganz von der Kabeltrommel abwickeln.
Anschluß an Wasserleitung
Zulaufschlauch (nicht im Lieferumfang).
Nur Zulaufschlauch mit folgenden Abmessungen
verwenden: Länge mindestens 7,5 m;
Durchmesser mindestens ½".
Vorschriften des Wasserversorgungsunter-
nehmens beachten.
Für Deutschland:
Sollte Ihre Hauswasserversorgung nicht mit
einem Rohrunterbrecher (min.A2) ausgestattet
sein, verwenden Sie bitte den Kärcher-
Rückflußstopp (siehe„Sonderzubehör“).
Sicherheitshinweise
6 - Deutsch
Bedienung
Wasserversorgung
Das Gerät kann aus der Wasserleitung oder
einem offenen Behälter mit Wasser versorgt
werden.
Wasserversorgung aus der Wasserleitung
lEinen Zulaufschlauch (nicht im Lieferumfang)
am Wasseranschluß des Gerätes und am
Wasserzulauf anschließen.
lWasserzulauf öffnen.
!
Lebensgefahr!
Fahrzeugreifen/Reifenventile können durch
den Hochdruckstrahl beschädigt werden und
platzen. Erstes Anzeichen hierfür ist eine
Verfärbung des Reifens. Reinigung mit einem
Abstand von mindestens 30 cm.
Netzstecker niemals mit feuchten Händen
anfassen.
Anschlußleitung mit Netzstecker vor jedem
Betrieb auf Schäden prüfen. Beschädigte
Anschlußleitung unverzüglich durch autorisierten
Kundendienst/Elektro-Fachkraft austauschen
lassen.
Hochdruckschlauch vor jedem Betrieb auf
Schäden prüfen. Beschädigten Hochdruck-
schlauch unverzüglich austauschen.
!
Verletzungsgefahr!
Durch den austretenden Wasserstrahl an der
Hochdruckdüse wirkt eine Rückstoßkraft auf die
Handspritzpistole. Für sicheren Stand sorgen
und Handspritzpistole und Strahlrohr gut
festhalten.
Zum Schutz vor zurückspritzenden Teilen bei
Bedarf geeignete Schutzkleidung tragen.
Wasserversorgung aus offenem Behälter
lKupplungsteil für Wasserzulauf abschrauben.
lSaugschlauch mit Filter (nicht im Lieferum-
fang, siehe „Sonderzubehör“) am Wasser-
anschluß des Gerätes anschrauben.
lFilter in den Behälter hängen.
lGerät vor dem Betrieb entlüften.
– Hochdruckleitung am Hochdruckanschluß
des Gerätes abschrauben.
– Gerät einschalten und solange laufen
lassen, bis das Wasser blasenfrei am
Hochdruckanschluß austritt.
– Gerät ausschalten und Hochdruckschlauch
wieder anschrauben.
Deutsch - 7
DE
EN
FR
IT
NL
ES
PT

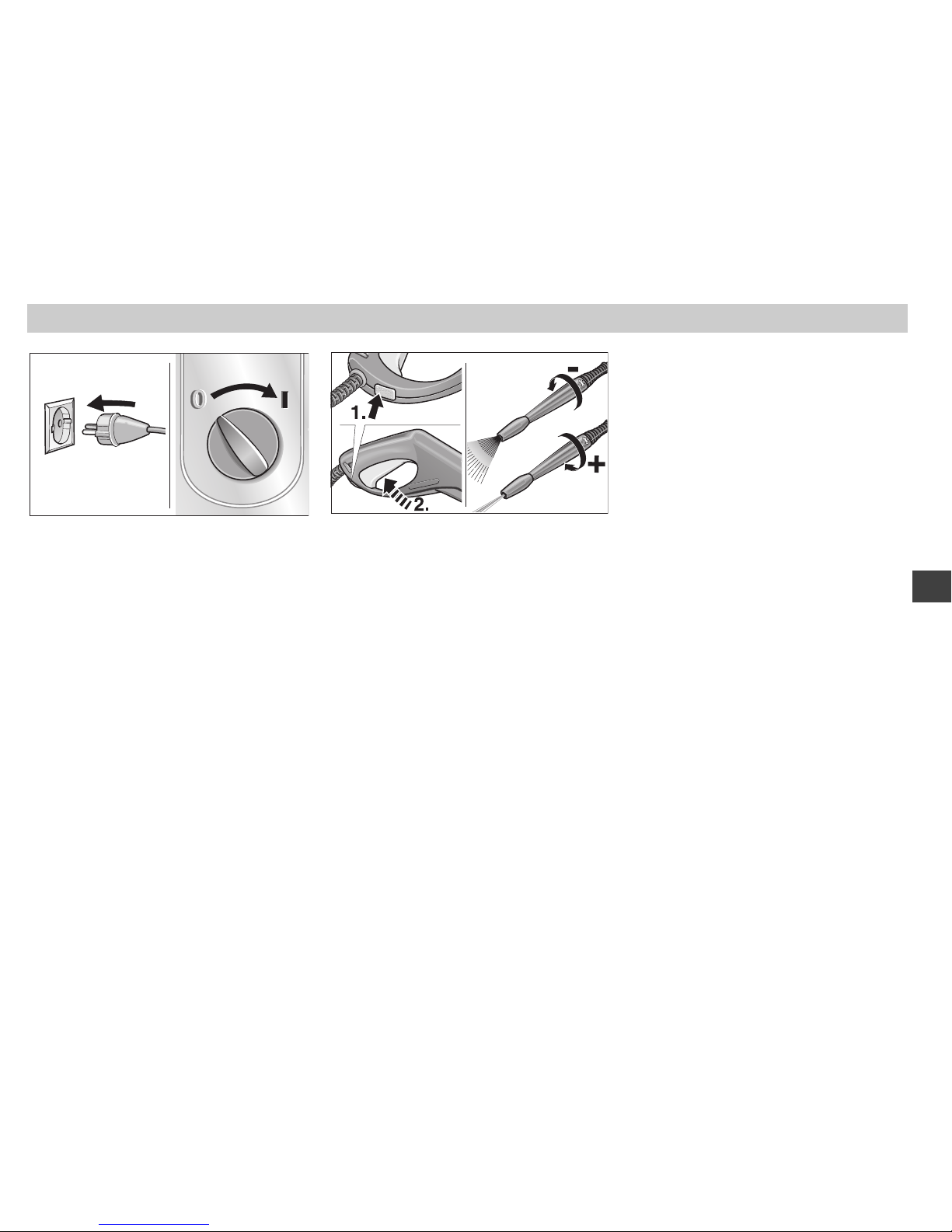

Vorbereiten
lNetzstecker einstecken.
lHauptschalter auf „I“.
Einschalten
lSicherungsknopf an der Handspritzpistole
drücken und Hebel ziehen.
Ausschalten
lHebel loslassen.
In Arbeitspausen und beim Verlassen des
Gerätes durch Drücken des Sicherungsknopfes
das Gerät vor unbeabsichtigtem Einschalten
sichern.
Arbeitsdruck/Wassermenge
regulieren
Arbeitsdruck erhöhen:
Strahlrohr in Richtung „+“ drehen.
Arbeitsdruck verringern:
Strahlrohr in Richtung „–“ drehen.
Zubehör anschließen
Folgendes Zubehör ist, je nach Modell, im
Lieferumfang enthalten oder im Fachhandel
erhältlich (siehe auch „Sonderzubehör“).
lJeweiliges Zubehör gegen Strahlrohr
tauschen:
Waschbürste
für große, glatte Flächen – z. B. am Auto,
Wohnwagen oder Boot.
Reinigungsmittel kann zugemischt werden.
Rotierende Waschbürste
für schonende und gründliche Reinigung –
z. B. Karosserie- und Glasflächen.
Reinigungsmittel kann zugemischt werden.
Rotordüse
für hartnäckige Verschmutzungen – z. B.
vermooste Gehwegplatten oder Fassaden.
Ohne Reinigungsmittel und mit höchstem
Arbeitsdruck arbeiten.
Bedienung
8 - Deutsch
Reinigungsmittel zumischen
lReinigungsmitteltank füllen mit .......
- Reinigungsmittel-Tab und Wasser oder
- Reinigungsmittelkonzentrat und Wasser
Dosierempfehlungen auf den Gebinde-
etiketten der Reinigungsmittel beachten
lReinigungsmittel dosieren (Reinigungsmittel-
Dosierventil)
– Mittlere Menge: Mittelstellung
– Große Menge: Stellung „+“
– Kleine Menge: Stellung „–“.
lStrahlrohr in Richtung „–“ bis zum Anschlag
drehen.
Empfohlene Reinigungsmethode
1. Reinigungsmittel sparsam auf die trockene
Oberfläche sprühen und einwirken (nicht
trocknen) lassen.
2. Gelösten Schmutz mit dem Hochdruckstrahl
abspülen.
Reinigungsmittel
Für störungsfreies Arbeiten und passend zur
jeweiligen Reinigungsaufgabe empfehlen wir unser
Kärcher-Reinigungs- und Pflegemittelprogramm.
Bitte lassen Sie sich beraten oder fordern Sie
Informationen dazu an. Hier eine kleine Auswahl:
Universalreiniger ............ Profi RM 555 ULTRA
Autoreiniger .................... Profi RM 565 ULTRA
Bootreiniger .................... Profi RM 575 ULTRA
Haus- und Gartenreiniger
.......................................... Profi RM 570 ULTRA
Bedienung Betrieb beenden
lHauptschalter auf „0“.
lNetzstecker ziehen. Anschlußkabel aufwickeln
Bei Wasserversorgung aus der Wasserleitung
lWasserzulauf schließen.
lGerät vom Wasseranschluß trennen.
Bei Wasserversorgung aus offenem Behälter
lSaugschlauch mit Filter am Wasseranschluß
des Gerätes abschrauben.
Deutsch - 9
DE
EN
FR
IT
NL
ES
PT
Achtung! Frost kann das nicht vollständig
entleerte Gerät zerstören. Gerät im Winter in
einem frostfreien Raum aufbewahren.
lStrahlrohr von der Handspritzpistole trennen
und in die Halter stecken.
lHebel an der Handspritzpistole ziehen, bis
das Gerät drucklos ist.
lSicherungsknopf drücken, um Gerät gegen
unbeabsichtigtes Einschalten zu sichern.
lHochdruckschlauch aufwickeln.
lGerät vor dem Transport ausschalten.
lZum Transport über Treppen oder Hindernisse
das Gerät am Transportgriff anheben.
lZum Transport über ebene Flächen das Gerät
am Zugbügel ziehen.
Aufbewahren/Transportieren Pflege und Wartung
Reinigen
Vor längerer Lagerung, z. B. im Winter:
lReinigungsmittel-Dosierventil vom
Reinigungsmittel-Saugschlauch abziehen und
unter fließendem Wasser reinigen.
lSieb im Wasseranschluß mit einer Flachzange
herausziehen und unter fließendem Wasser
reinigen.
Warten
Das Gerät ist wartungsfrei.
Betrieb beenden
10 - Deutsch
Störung Ursache Abhilfe
Gerät läuft nicht Stromzufuhr unterbrochen Netzstecker ziehen! Anschlußkabel, Netzstecker,
Verlängerungskabel und Kabelverbindungen auf
Schaden prüfen
Gerät kommt nicht auf Druck Einstellung Strahlrohr auf „–“ Strahlrohr auf „+“ stellen
Im Saugbetrieb – Gerät nicht entlüftet Gerät entlüften, siehe „Bedienung“
Sieb im Wasseranschluß verstopft Sieb reinigen, siehe „Pflege und Wartung“
Wasserzulaufmenge zu gering Wasserzulauf bis zum Wasseranschluß des
Gerätes auf Dichtheit und Durchfluß prüfen
Starke Druckschwankungen Hochdruckdüse im Strahlrohr verstopft Strahlrohr abnehmen, Bohrung in der
Hochdruckdüse mit einer Nadel reinigen
und von vorne mit Wasser durchspülen
Wasser tritt auf der Gehäuseunterseite aus Pumpe undicht 3 Tropfen pro Minute sind zulässig. Bei stärkerer
Undichtigkeit Kundendienst aufsuchen
Reinigungsmittel wird nicht angesaugt Einstellung Strahlrohr auf „+“ Strahlrohr auf „–“ stellen
Reinigungsmittel-Dosierventil im
Reinigungsmittel-Saugschlauch verstopft
Reinigungsmittel-Dosierventil reinigen, siehe
„Pflege und Wartung“
Kundendienst
Bei Fragen oder Störungen hilft Ihnen unsere
Kärcher-Niederlassung gern weiter.
Service Hotline (für Deutschland):
0 71 95 / 9 03 20 65
Störungen haben oft einfache Ursachen, die Sie
mit Hilfe der folgenden Übersicht selbst beheben
können. Im Zweifelsfall oder bei hier nicht
genannter Störung/Abhilfe wenden Sie sich bitte
an den autorisierten Kundendienst.
!
Stromschlaggefahr!
Reparaturarbeiten am Gerät dürfen nur vom
autorisierten Kundendienst durchgeführt werden.
Einschaltvorgänge erzeugen kurzzeitige Span-
nungsabsenkungen. Bei ungünstigen Netzbedin-
gungen können Beeinträchtigungen anderer Ge-
räte auftreten. Bei Netzimpedanzen <0,15 Ohm
sind keine Störungen zu erwarten.
Ersatzteile
Verwenden Sie ausschließlich Original-Kärcher-
Ersatzteile. Eine Ersatzteilübersicht finden Sie
am Ende dieser Bedienungsanleitung.
Hilfe bei Störungen
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere Kärcher Hochdruckreiniger Handbücher
Kärcher
Kärcher SC 1.020 Bedienungsanleitung
Kärcher
Kärcher G 4000 OH Bedienungsanleitung
Kärcher
Kärcher K 2 Classic Bedienungsanleitung
Kärcher
Kärcher 397 M plus Bedienungsanleitung
Kärcher
Kärcher K 6.85 M Bedienungsanleitung
Kärcher
Kärcher K 3.67 M Bedienungsanleitung
Kärcher
Kärcher K 6.85 M Bedienungsanleitung
Kärcher
Kärcher HD 5.0/50 Eb Cage / BRE-505007B Bedienungsanleitung
Kärcher
Kärcher HDS 3.9/20 Ea Cage Bedienungsanleitung
Kärcher
Kärcher HDS 3.9/20 Ea Cage Bedienungsanleitung
Kärcher
Kärcher K 3.450 Bedienungsanleitung
Kärcher
Kärcher K 2.100 Bedienungsanleitung
Kärcher
Kärcher HDS 13/20 De Tr1 Bedienungsanleitung
Kärcher
Kärcher K 2.110 M Bedienungsanleitung
Kärcher
Kärcher HDS 5.0/30 Ed Bedienungsanleitung
Kärcher
Kärcher 397 M plus Bedienungsanleitung
Kärcher
Kärcher K 520 M Bedienungsanleitung
Kärcher
Kärcher K 5.86 M Bedienungsanleitung
Kärcher
Kärcher K 6 Premium Bedienungsanleitung
Kärcher
Kärcher HDS 1000 DE Bedienungsanleitung
