Notice d‘utilisation

Récepteur satellite DVB

UFS 702sw/si

Préface

Chère cliente, cher client,

le but de la présente notice d’utilisation est de vous permettre

d’utiliser de façon optimale toutes les fonctions de votre

nouveau récepteur satellite.

Nous avons établi cette notice d’utilisation de sorte qu’elle

soit aussi compréhensible et succincte que possible. Nous

avons également prévu, à la ﬁn de la présente notice, un

lexique condensé des termes spécialisés intraduisibles.

Avec l’interrupteur secteur, nous avons contribué au

respect de l’environnement. Lorsque vous ne regardez pas

la télévision pendant un certain temps, débranchez donc

votre récepteur du secteur aﬁn d’économiser le courant.

Pour les pauses de courte durée, vous pouvez commuter

votre récepteur sur veille avec la télécommande aﬁn de

consommer le moins possible de courant.

Nous vous souhaitons une bonne réception et beaucoup de

plaisir avec votre nouveau récepteur satellite DVB.

Votre équipe

KATHREIN

Remarques importantes

L’affectation des programmes des satellites et trans-

pondeurs fait l’objet de modiﬁcations permanentes. Il

est nécessaire, dans ce cas, de reprendre le réglage

des programmes, car la préprogrammation réalisée en

nos locaux reﬂète la situation au moment de la date de

fabrication. Les indications pour ces nouveaux réglages

s’obtiennent soit sur Internet soit dans les magazines

adéquats.

Votre récepteur a été équipé en usine du logiciel le plus

récent. Cependant, nous nous efforçons toujours d’adapter

le logiciel aux souhaits de nos clients et à l’état de la

technique. Vous trouverez d’autres informations à ce sujet

dans la section « Mise à jour du logiciel et des listes de

programmes ».

Conservez l’emballage d’origine pour une éventuelle

réexpédition !

Notez les réglages de base du récepteur aﬁn de pouvoir

les réutiliser le cas échéant !

DiSEqC™ est une marque d’Eutelsat.

UFO®micro et UFO®mini sont des marques déposées de

KATHREIN-Werke KG.

Sommaire

Préface 2

Sommaire 3

Consignes de sécurité - remarques importantes 5

Caractéristiques du récepteur 6

Commandes, affichages et ports 7

Remarque importante pour la mise en service du récepteur sur

une installation UFO®micro 9

Raccordement et mise en service 10

Télécommande 12

Consignes d’utilisation 14

Concept des menus 14

Vue d’ensemble des menus 15

Sélection de la langue - OSD 15

Affichages à l’écran/OSD (On Screen Display) 16

Informations sur la chaîne 16

Message d’erreur 16

Informations de zapping 17

Liste des programmes – TV/radio 17

Sélection d’un programme 18

Basculement modes TV/radio 18

Sélection d’un programme avec les touches numériques et les touches &18

Liste des programmes – TV/radio 18

Informations de zapping 19

Sélection de la dernière chaîne 19

Liste de favoris 19

EPG - Guide électronique des programmes 20

Menu Programmes – gestion des programmes 22

Affectation des listes de favoris/programmes (déplacer, supprimer, copier) 23

Déplacer 25

Supprimer 25

Copier 26

Déplacer un bloc de programmes 27

Supprimer un bloc de programmes 28

Copier un bloc de programmes (du groupe de programmes dans la liste de favoris) 28

Modifier les noms des listes de favoris 29

Groupe de programmes 29

Supprimer un/tous les programmes du groupe de programmes 30

Signal d’antenne et paramètres de réception : touche 30

Blocage parental (par code PIN) 31

Recherche 33

Recherche satellite 33

Recherche transpondeur 33

Saisie manuelle (pour utilisateurs expérimentés)34

Télétexte 35

Timer 36

Programmation manuelle 36

Programmation automatique 36

Suppression d’une programmation 36

VPS 37

Sommaire

Satellites 38

Satellites (pour utilisateurs expérimentés) 38

Configuration et activation 40

Validation 40

Installation 41

Réglage de l’heure 41

Langue/table de caractères 42

Sélectionner la langue 42

Sélectionner la table de caractères (par défaut : « latin ») 42

Signaux (TV, magnétoscope, format d’image, enregistrement, audio numérique) 42

Péritel TV, péritel magnétoscope 42

Format d’affichage 43

Audio numérique 43

Signaux du magnétoscope 43

Réglages LNB 44

DiSEqCTM (Digital Satellite Equipment Control) 45

UFO®46

Divers (durée d’affichage, RC, LCD, téléchargement, réinitialisation usine) 46

Durée d’affichage 46

Fonction 46

Réglages de l’écran LCD 47

Téléchargement 47

Réinitialisation usine 47

Téléchargement (mise à jour du logiciel par satellite) 49

Branchement d’un magnétoscope/enregistreur de DVD 51

Enregistrement 51

Lecture 51

Retour 52

Réglages du son 53

Sortie numérique 53

Mode audio numérique/analogique 53

Sorties analogiques 54

Sortie numérique 55

Utilisation des commandes en façade 56

Transmission de données de récepteur à récepteur 57

Annexe technique 58

Caractéristiques techniques 58

Accessoires 61

Brochage des connecteurs péritel 61

Commutation VHS/S-VHS 61

Exemple de raccordement 62

Lexique technique 63

Glossaire 65

Dépannage et maintenance 67

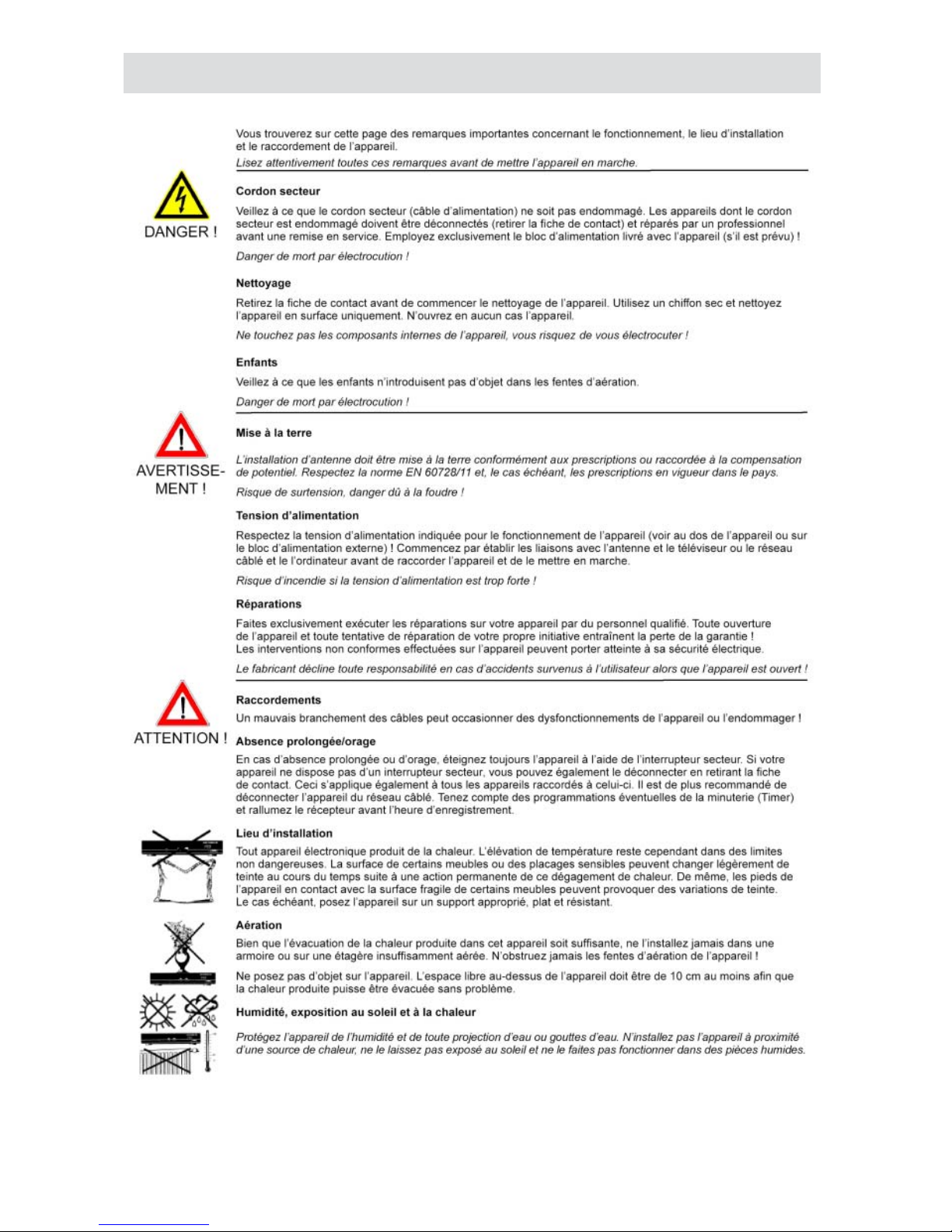

Consignes de sécurité - remarques importantes

Caractéristiques du récepteur

Les récepteurs UFS 702si et UFS 702sw sont conçus pour

la réception de programmes numériques de TV et radio

par satellite gratuits. Ces récepteurs offrent non seulement

une qualité audio et vidéo hors pair, mais attirent l’œil par

leur boîtier design. Malgré leurs dimensions compactes,

les récepteurs offrent les mêmes fonctionnalités que les

récepteurs standard : sorties audio électrique et optique

pour Dolby Digital (AC 3), télétexte avec mémoire pour

800 pages, écran alphanumérique 16 caractères pour

l’afﬁchage des noms des programmes, des fréquences

radio, etc.

Commandes, afﬁchages et ports

Vous trouverez dans cette section un bref descriptif de

toutes les commandes, afﬁchages et ports. Les symboles

ﬁgurant sur les touches sont également repris dans la

description des procédures.

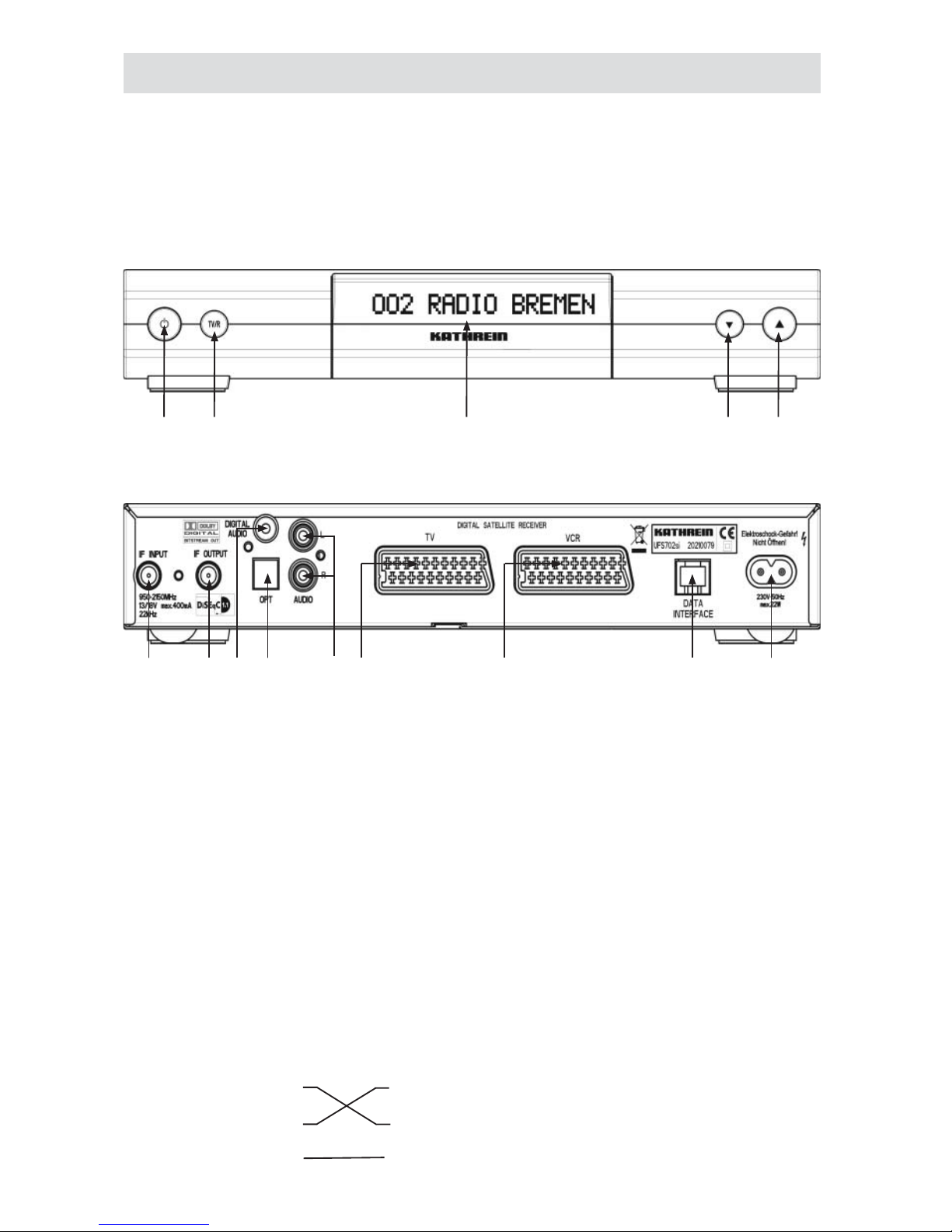

Vue avant (volet ouvert)

Vue arrière

Commandes et afﬁchages de la face avant

1. Interrupteur marche/arrêt (isolation du

secteur)

2. Touche TV/R pour basculer entre le

mode TV/radio

3. Ecran alphanumérique 16 caractères

pour l’afﬁchage des noms des chaînes,

des informations radio, etc.

4. Touche programme précédent

5. Touche programme suivant

Commandes et afﬁchages de la face arrière

1. Entrée LNB

2. Sortie LNB en boucle

3. Sortie électrique pour ﬂux de données

numériques (SPDIF/Sony Philips Digital

Interchange Format) pour signal audio

au format Dolby Digital AC 3

4. Sortie optique pour ﬂux de données

numériques (SPDIF/Sony Philips Digital

Interchange Format) pour signal audio

au format Dolby Digital AC 3

5. Sorties audio (G/D), connecteurs cinch

6. Connecteur péritel TV

7. Connecteur péritel magnétoscope

8. Connecteur modulaire à 6 pôles avec

interface RS 11 pour transmission série

de données (maintenance) ou pour

raccordement d’un récepteur infrarouge

déporté

9. Câble d’alimentation (tension secteur)

  

 

 

Câble de données

Brochage côté

connecteur modulaire

du récepteur ()

Brochage

côté PC

Broche 6 = RXD RXD

Broche 5 = TXD TXD

Broche 2 = GND GND

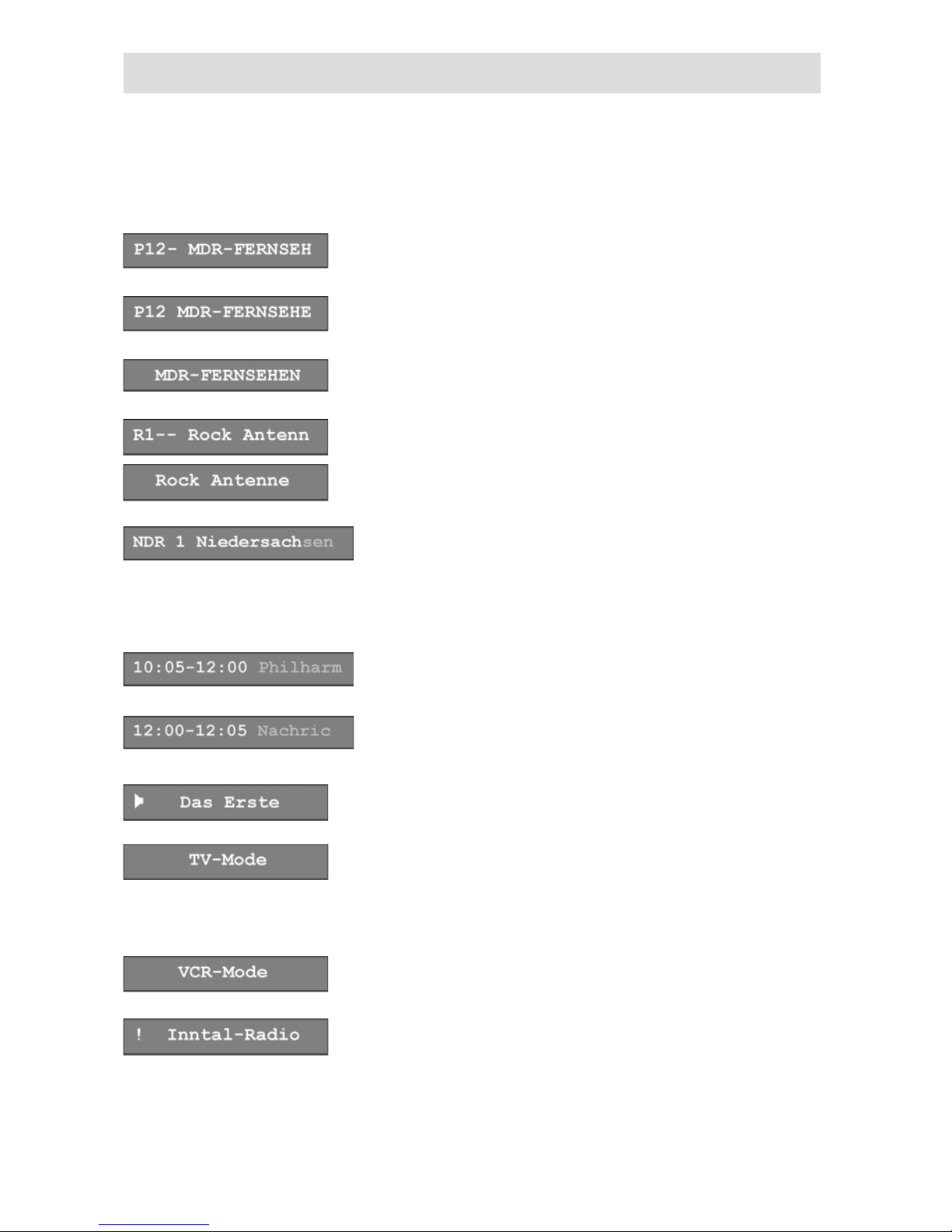

Afﬁchage LCD

Le numéro et le nom de programme sont indiqués sur un

afﬁchage LCD à 16 emplacements.

Afﬁchage du numéro et du nom du programme TV durant

sa saisie (sélection du programme)

Afﬁchage du numéro et du nom du programme TV après

la saisie.

Afﬁchage du nom de programme durant le fonctionne-

ment, après déﬁlement de toutes les autres informations.

Afﬁchage du nom du programme radio durant sa saisie

Afﬁchage du nom du programme radio durant le

fonctionnement

Les informations dont la longueur dépasse 16 caractères

sont afﬁchées en mode déﬁlement : la zone grisée est

déplacée vers la gauche

Autres informations afﬁchées en mode déﬁlement :

- Heure de début et de ﬁn de l’émission en cours

- Nom de l’émission en cours

- Heure de début et de ﬁn de l’émission suivante

- Nom de l’émission suivante.

Afﬁchage quand le son de l’appareil est coupé ()

Afﬁchage quand le mode TV a été activé avec la

touche !(verte). L’image et le son proviennent alors du

téléviseur (par ex. via le câble) ou d’un autre appareil

raccordé sur le téléviseur

Afﬁchage quand l’appareil retransmet un signal audio/

vidéo du magnétoscope au téléviseur.

Attention : si vous avez ouvert en mode radio/TV une

fenêtre de menu ou d’information avec les touches ,

(rouge), "(jaune) ou , le récepteur ne réagit plus aux

commandes des touches &. Appuyez alors sur la touche 

pour fermer la fenêtre !

Commandes, afﬁchages et ports

Remarque importante pour la mise en service du

récepteur sur une installation UFO®micro

Procédez impérativement comme suit pour l’inscription

du récepteur sur une matrice monocâblée UFO®micro

EXU 544 :

- Raccordez le récepteur au téléviseur, mais ne le reliez

pas à la prise antenne ESU 32 à ce stade.

- Effectuez une réinitialisation de l’UFO®micro sur le

récepteur, comme décrit ci-dessous :

1.Afﬁchez le menu principal avec la touche .

2.Sélectionnez le menu d’installation avec les touches 

puis appuyez sur .

3.Sélectionnez le menu DiSEqC™ avec les touches 

puis appuyez sur .

4.Ensuite, sélectionnez le point de menu « UFO » avec les

touches .

5.Dans le menu UFO, sélectionnez l’option « UFO®micro »

à l’aide des touches .

6.Appuyez sur puis sélectionnez avec les touches 

le paramètre RESET. Validez la sélection avec .

7.Appuyez sur la touche pour quitter le menu UFO

(validez l’application des modiﬁcations avec ).

8.Appuyez trois fois sur pour revenir au point initial.

- Mettez le récepteur en veille avec la touche .

- Vous pouvez alors raccorder votre récepteur à la prise

antenne.

- Mettez le récepteur sous tension avec la touche .

- L’inscription s’effectue alors automatiquement. La

mention suivante apparaît brièvement à l’écran :

« UFO®micro actif ».

Raccordement et mise en service

La section suivante est spécialement destinée aux

revendeurs spécialisés. Elle ne présente un intérêt que si

vous effectuez vous-même l’installation.

Vous trouverez une conﬁguration type dans la section

« Exemples de raccordement ».

Ne raccordez l’appareil au réseau électrique qu’après avoir

effectué l’installation dans les règles de l’art.

À cet effet, reportez-vous à la section « Consignes de

sécurité ».

Raccordement de l’appareil

Connecteurs satellite FI Raccordez les entrées satellite FI du récepteur à l’appareil

récepteur satellite.

Pour ce faire, utilisez un câble coaxial muni d’un connecteur

mâle normalisé F.

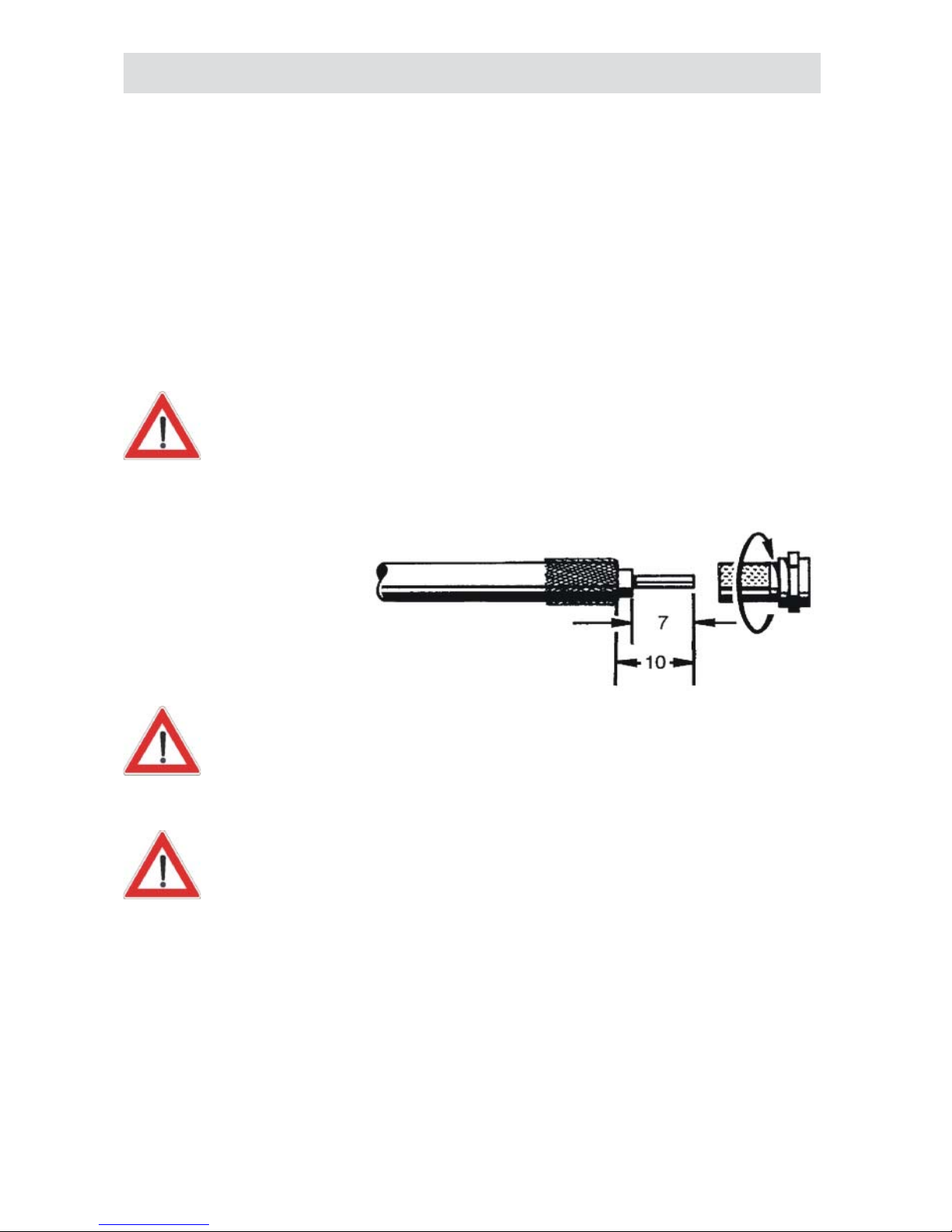

Si les connecteurs mâles F ne sont pas montés, dénudez le

câble comme indiqué sur la ﬁgure ci-dessous puis enﬁchez

soigneusement les connecteurs F aux extrémités, en leur

appliquant un mouvement de rotation jusqu’à ce qu’ils

soient solidement ﬁxés.

Lors du montage du connecteur, veillez à ce qu’aucun brin

de la tresse de blindage ne fasse contact avec le conducteur

interne, sous peine de court-circuit.

La qualité du signal de réception dépend de la qualité de la

liaison !

Conditions de réception

Assurez-vous que votre installation satellite de réception

numérique en bande haute est équipée au moins d’un LNB

universel.

Préréglage de l’appareil récepteur

Le préréglage des signaux de commande correspond à

des appareils récepteurs classiques, à savoir commutation

de polarisation 14/18 V et signal 22 kHz pour commutation

bande basse/haute dans le cas d’appareils récepteurs

Multifeed.

Si l’appareil récepteur est équipé de matrices de

commutation Tone Burst, il convient de modiﬁer les

préréglages du point « DiSEqC™ » dans le menu

d’installation. Voir à ce propos la section « Menu

d’installation », « DiSEqC™ ». Respectez scrupuleusement

les instructions d’utilisation pour la matrice concernée.

Andere Handbücher für UFS 702si

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Kathrein Empfänger Handbücher

Kathrein

Kathrein UFD 580 Bedienungsanleitung

Kathrein

Kathrein UFS 790si Bedienungsanleitung

Kathrein

Kathrein UFD 440 Montageanleitung

Kathrein

Kathrein UFT 671si Bedienungsanleitung

Kathrein

Kathrein MSK 30/L Bedienungsanleitung

Kathrein

Kathrein Euroline UFE 336S Bedienungsanleitung

Kathrein

Kathrein HDP 170 Bedienungsanleitung

Kathrein

Kathrein UFD 430 Montageanleitung

Kathrein

Kathrein UFS 913 Bedienungsanleitung

Kathrein

Kathrein UFS 740sw Bedienungsanleitung

Kathrein

Kathrein UFS 705si Bedienungsanleitung

Kathrein

Kathrein UFD 400 Bedienungsanleitung

Kathrein

Kathrein Euroline UFE 341S Bedienungs- und Wartungshandbuch

Kathrein

Kathrein UFD 420 Bedienungsanleitung

Kathrein

Kathrein UFD 346 Bedienungsanleitung

Kathrein

Kathrein UFD 505 Bedienungsanleitung

Kathrein

Kathrein UFD 570/S Montageanleitung

Kathrein

Kathrein UFSconnect 906 Bedienungsanleitung

Kathrein

Kathrein UFD 574/S Montageanleitung

Kathrein

Kathrein UFD 545 Bedienungsanleitung

Kathrein

Kathrein UFS 641si Bedienungsanleitung

Kathrein

Kathrein UFS 931sw/HD+ Bedienungsanleitung

Kathrein

Kathrein MSK 25 Konfigurationshandbuch

Kathrein

Kathrein UFC 965sw Bedienungsanleitung

Beliebte Empfänger Handbücher anderer Marken

Garmin

Garmin GA 23 Bedienungsanleitung

Aiphone

Aiphone PS-12F Bedienungsanleitung

IMES

IMES TCS-01CA-PMI Bedienungsanleitung

BWI Eagle

BWI Eagle AIR-EAGLE SR Handbuch

AMIMON

AMIMON AMN12310 WHDI Bedienungsanleitung

Dual

Dual DMCPA79BT Betriebsanleitung

Sound Associates

Sound Associates SA652P Bedienungsanleitung

Sherwood

Sherwood NewCastle R-772 Bedienungsanleitung

Audio

Audio A10-RX Series Bedienungsanleitung

AllSee

AllSee PushShare PSRV1.1 Bedienungsanleitung

DEMAG

DEMAG DRC-DR D2 Bedienungsanleitung

Teleco

Teleco TVRCL868A02 Bedienungsanleitung

Bosch

Bosch RF3222E Bedienungsanleitung

Kramer

Kramer 631R Bedienungsanleitung

Xpress

Xpress xmc10 Bedienungsanleitung

JVC

JVC KD-MR1BTS Bedienungsanleitung

Omega Engineering

Omega Engineering UWTC-REC3 Bedienungsanleitung

e-survey

e-survey E300 Pro Bedienungsanleitung
