Kemper MULTI-THERM Bedienungsanleitung

DE Einbau- und Bedienungsanleitung

MULTI-THERM automatisches Zirkulations-Regulierventil

Figur 141 | 143, Temperaturbereich 50 °C - 65 °C

EN Installation and Operating Manual

MULTI-THERM Automatic Double-Regulating Valve

Figure 141 | 143, temperature range 50 °C - 65 °C

NL Installatie- en bedieningshandleiding

MULTI-THERM automatische inregelafsluiter

figuur 141 | 143, Temperatuurbereik 50 °C – 65 °C

FR Instructions de montage et de service

MULTI-THERM Robinet de régulation automatique pour circulations

Figure 141 | 143, plage de température 50 °C – 65 °C

CZ Návod k montáži a obsluze

MULTI-THERM Automatický cirkula!ní-regula!ní ventil

Figura 141 | 143, rozsah teplot 50 °C – 65 °C

2 /32 – K410014100002-00 / 05.2018 – ©www.kemper-olpe.de

Sicherheitshinweise für Montage

Normen

DVGW W 551

DVGW W 553

DIN 1988-300

Montage und Gebrauch

Anleitung vor Montagebeginn oder Gebrauch

sorgfältig lesen und den Anweisungen

folgen"

Warnung! Montage und Wartung nur durch

sachkundige, qualifizierte Fachkraft.

Warnung! Nationale Normen und Vorschrif-

ten zur Unfallverhütung sind vorrangig zu

befolgen.

Verwendung

Das MULTI THERM automatische Zirkulati-

ons-Regulierventil dient zur automatischen

Regelung der Warmwasserzirkulation über

ein Thermostatelement. Das Produkt ist aus-

schließlich für den beschriebenen Zweck zu

verwenden.

Benutzen Sie das Zirkulations-Regulierventil

- nur in einwandfreiem Zustand.

- bestimmungsgemäß.

Haftung

Keine Gewährleistung oder Haftung bei:

- Nichtbeachten der Anleitung.

- fehlerhaftem Einbau und/oder Gebrauch.

- eigenständiger Modifikation am Produkt.

- sonstiger fehlerhafter Bedienung.

Warnhinweise

Beachten und befolgen Sie die Warnhinweise

in der Anleitung. Nichtbeachten der Warnhin-

weise kann zu Verletzungen oder Sachschä-

den führen"

Kennzeichnung wichtiger Warnhinweise:

Warnung! Kennzeichnet Ge-

fahren, die zu Verletzungen,

Sachschäden oder Verunreini-

gung des Trinkwassers führen

können.

Hinweis! Kennzeichnet Ge-

fahren, die zu Schäden an der

Anlage oder Funktionsstö-

rungen führen können.

Wichtige Hinweise für den

Anlagenbetreiber

Thermische Desinfektion

Das Ventil ist geeignet für die thermische

Desinfektion (T > 70 °C) von Sanitärinstallati-

onen. Bei Temperaturerhöhung auf T > 70 °C

fährt das Ventil automatisch in die thermische

Desinfektionsstellung.

Entsorgung

ÖrtlicheVorschriften zurAbfall

verwertung bzw. -beseitigung

sind zu beachten. Produkt darf

nicht mit normalem Haushalts

müll, sondern muss sachgemäß

entsorgt werden.

Zulassungen

DVGW

ÖVGW

SVGW

WRAS

KIWA

WSD

KTW / W270

©www.kemper-olpe.de – 05.2018 / K410014100002-00 – 3 / 32

Technische Daten

Einstellbarer Regelbereich 50 °C - 65 °C

Werkseinstellung 58 °C

Temperaturbereich bei thermischer Desinfektion # 70 °C

Max. zulässige Betriebstemperatur 90 °C

Regelgenauigkeit +/- 2 K

Nenndruck PN 16

Nenngrößen DN 15 | DN 20 | DN 25

Ausführung Figur 141 - flachdichtendes Außengewinde, wahlweise mit

oder ohne Verschraubung

Figur 143 - mit Muffenanschluss

Schallschutz Die Differenz $p über dem Regulierventil sollte stets % 400

mbar sein.

Zubehör

1Entleerungsventil

2Zeigerthermometer oder Tem-

peraturfühler Pt 1000

Durchflussdiagramme Anhang 5

1Montagehinweis

4/ 32 – K410014100002-00 / 05.2018 – ©www.kemper-olpe.de

Das Ventil immer in Fließrichtung einbauen,

siehe Durchflusspfeil auf dem Gehäuse.

Zur Vermeidung unnötig großer Einzelwider-

stände möglichst keine Rückflussverhinderer

mit großem Druckverlust einbauen.

Für den letzten und vorletzten Strang wird zur

Realisierung eines hohen Volumenstromes in

den pumpenentfernten Strängen empfohlen,

manuelle Zirkulations-Regulierventile KEM-

PER MULTI-FIX-PLUS, Figur 150 einzubauen.

Technischer Hinweis

Bei der Kombination von KEMPER automa-

tischen Regulierventilen MULTI-THERM mit

zentralen Trinkwasser-Erwärmungsanlagen

ist darauf zu achten, dass die TW-

Erwärmung im Betriebstemperaturbereich

der Regulierarmaturen betrieben wird. Bei

Nichteinhaltung kann es zu fehlendem

hydraulischen Abgleich im PWH-System

kommen.

Die Empfehlungen der DVGW-Arbeitsblätter

W551 und W553 im Hinblick auf die System-

betriebstemperaturen (PWH = 60°C, PWH-C

# 55°C) bei Planung und Ausführung sind zu

beachten.

2Einstellung der Sollwerttemperatur

Die Schutzhaube abziehen.

Unter der Schutzhaube befindet sich am Re-

gulierkopf die Verstellkappe mit Temperaturs-

kala von 50 °C – 65 °C.

Die Seitliche Blockierschraube M5 mit In-

busschlüssel 2,5 lösen und die gewünsch-

te Temperatur durch Drehung der Kappe

mit dem Markierungspfeil am Umfang

des Oberteilschaftes in Deckung bringen.

Hinweis! Endanschläge nicht

überdrehen. Blockierschraube

festziehen und Schutzhaube wie-

der aufstecken. Diese kann durch

Plombierung gesichert werden.

Die Sollwerttemperatur ist die

Temperatur, bei der das Regulier-

ventil den kvmin-Wert erreichen

soll.

Werkseinstellung: 58 °C

©www.kemper-olpe.de – 05.2018 / K410014100002-00 – 5 / 32

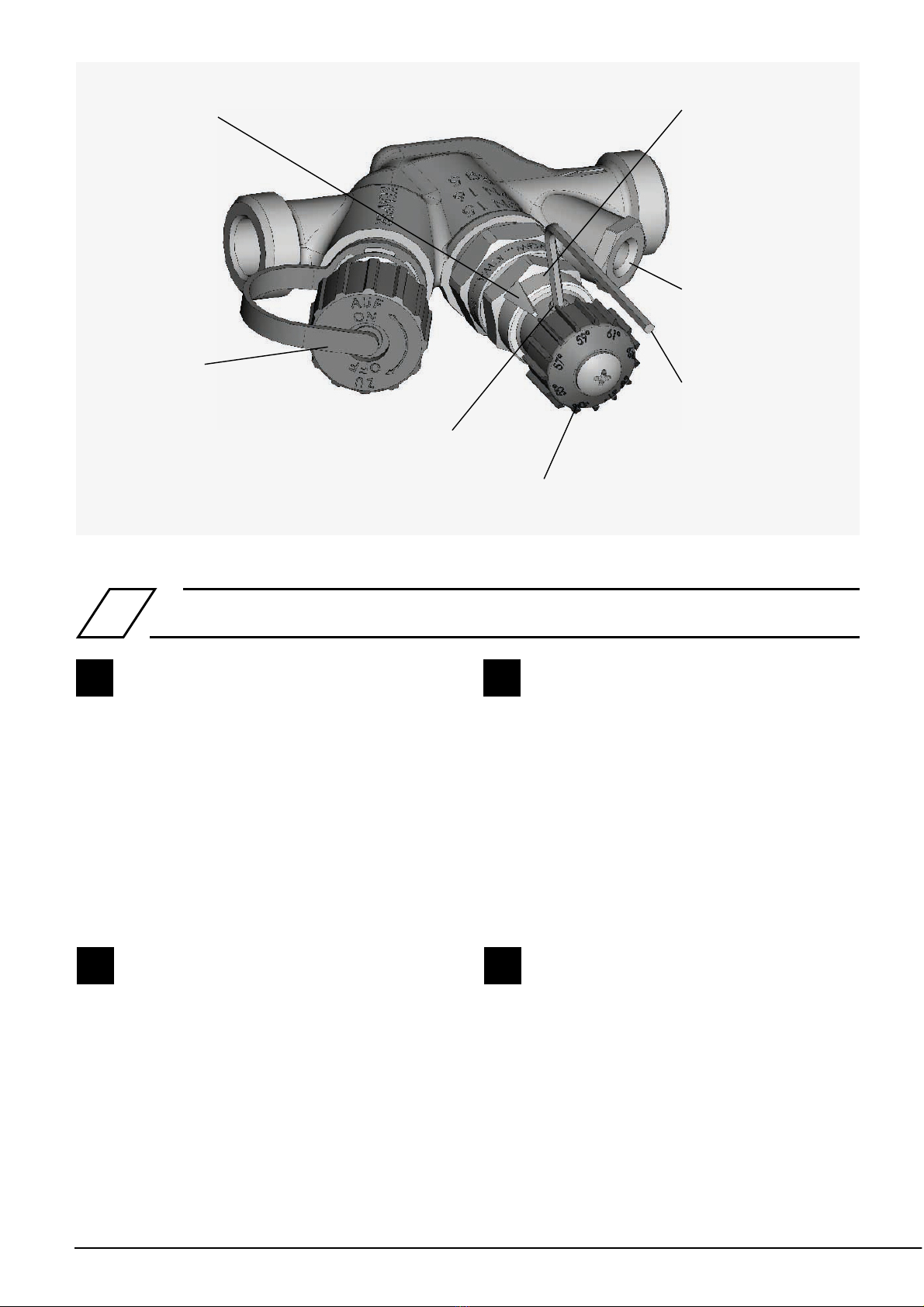

Markierungspfeil Regulierkopf

Absperrhandrad

Blockierschraube M5

Verstellkappe

Inbussschlüssel SW 2,5

3Zubehör

Verschlussstopfen

Entleerungsstutzen

3.1 Zeigerthermometer:

ð Figur T5100 150 00

3.2

Absperrhandrad herausziehen, Thermometer

in die vorgesehene Spindelbohrung bis zum

Anschlag einstecken.

Für den Anschluss an die Gebäudeleittech-

nik kann anstatt des Thermometers ein Pt

1000 Temperaturfühler zur Weiterleitung der

Temperatur in die Spindelbohrung eingesetzt

werden.

(Für 1/2”-Schlauch mit 3/4”-Überwurfmutter)

Verschlussstopfen am Entleerungsstutzen he-

rausdrehen. Entleerungsventil einschrauben

und festziehen.

Stellring am Entleerungsventil auf Stellung

„Zu“ drehen (rechtsherum).

Zum Entleeren Schlauch anschließen und auf

Stellung „Auf“ drehen.

Füll- und Entleerungsventil:

ð Figur J7109 173 00

3.3 Dämmschale:

ð Figur 471 11

3.4

Material: PE-Material, Brandklasse B1 nach

DIN 4102, Teil 1.

Die einteilige klappbare Dämmschale ist mit

den im Lieferumfang enthaltenen Clipsen

sowie mittels handelsüblichem Kleber zu ver-

schließen.

§ Pt 1000, T = 0 - 100 °C

§4-Leiter

§ Toleranzklasse A

§ Anschluss 2 m, 4 x 0,35 mm²

§ konfektioniert

Temperaturfühler Pt 1000:

ð Figur T5100 140 00

4Regelcharakteristik

6/ 32 – K410014100002-00 / 05.2018 – ©www.kemper-olpe.de

Regelcharakteristik bei werkseitiger Sollwert-

voreinstellung von 58 °C

Zwischen 53 °C und

eingestelltem Sollwert

58 °C werden Drossel-

stellungen temperatur-

abhängig eingestellt.

Maximale Drosselstellung

zwischen Sollwert 58 °C

und 63 °C mit Restvolu-

menstrom.

Ventil öffnet bei > 63 °C

bis zu einer konstanten

Drosselstellung bei Desin-

fektionstemperatur 70 °C.

Temperatur in °C

Te at i °C

©www.kemper-olpe.de – 05.2018 / K410014100002-00 – 7 / 32

Safety instructions for installation

Norms

DVGW W 551

DVGW W 553

DIN 1988-300

Installation and use

Read the manual carefully and follow the in-

structions before installation"

Warning! Installation and maintenance must

be carried out by qualified plumbers.

Warning! Priority must be given to the nati-

onal standards and provisions on Health and

Safety Regulations.

Use

The MULTI THERM Automatic Double-Regula-

ting Valve is used for the automatic regulati-

on of hot water circulation via thermostat ele-

ment. The product must only be used for this

purpose.

Only use the Automatic Double-Regulating

Valve

- in sound condition.

- as intended.

Warranty

Warranty or liability are voided through:

- Disregard of installation instructions.

- Damage due to faulty installation.

- Unauthorised product modifications.

- Other incorrect operation.

Warning information

Please read and follow the warning informa-

tion in this instruction. Disregard of the war-

ning information may lead to injury or mate-

rial damage"

Labelling of important warning information:

Warning! Highlights risks

that may result in injury, ma-

terial damage or contami-

nation of drinking water.

Note! Indicates hazards that

may lead to damages to the

system or malfunctions.

Important notes for the system operator

Thermal desinfection

The valve is suitable for the thermal disinfecti-

on (T > 70 °C) of sanitary installations. When

the temperature rises to T > 70 °C, the valve

automatically switches to the thermal disin-

fection setting.

Disposal

Local regulations on waste re-

cycling and disposal must be

followed. The product must

not be disposed of with

household waste but must

rather be disposed of appro-

priately.

Approvals

DVGW

ÖVGW

SVGW

WRAS

KIWA

WSD

KTW / W270

8/ 32 – K410014100002-00 / 05.2018 – ©www.kemper-olpe.de

Technical data

Adjustable control range 50 °C - 65 °C

Factory pre-setting 58 °C

Temperature range for thermal disinfection # 70 °C

Max. permissible operating temperature 90 °C

Control accuracy +/- 2 K

Nominal pressure PN 16

Nominal sizes DN 15 | DN 20 | DN 25

Type Figur 141 - male thread with flat gasket, alternatively

incl. or excl. screw coupling

Figur 143 - with female thread

Noise protection The pressure difference &p across the regulating valve should

always be above % 400 mbar.

Accessories

1Drain Valve

2Dial Thermometer or

Temperature Sensor Pt 1000

Flow diagrams Annex 5

©www.kemper-olpe.de – 05.2018 / K410014100002-00 – 9 / 32

1Installation information

Always install valve in flow direction; see flow

indicating arrow on body.

To avoid unnecessarily great resistance due to

individual components, no check valves cau-

sing a high pressure loss should, if possible,

be installed.

Installation of KEMPER MULTI-FIX-PLUS Ma-

nual Double-Regulating Valves, Figure 150

is recommended in those sections of piping

with the greatest and next greatest pressure

loss in order to realise a high volume flow in

such pump-remote sections.

Technical information

At the combination of KEMPER MULTI-THERM

Automatic Double-Regulating Valves with

central drinking water heating system atten-

tion should be paid to the fact that the drin-

king water warming up is carried out within

the operating temperature range of balancing

valves. If this is not the case, a faulty hydraulic

balance in the drinking water warm system

can occur.

Note! The Multi-Therm Double-Regulating

Valve is factory set to 58 °C. When installing

the valve outside Germany, an adjustment

of the valve preset must be carried out by

the customer in accordance with the PWH

/ PWH-C temperatures required in the EU

member state in question and in accordance

with the calculation results from the national

calculation standard.

2Adjustment of set-point temperature

Remove protective cover.

Located beneath the protective cover, on the

balancing head, is the adjusting cap with a

temperature scale from 50 °C – 65 °C.

Loosen lateral locking screw M5 using

a hex key (size: 2.5) and select the set-

point temperature by turning the cap

to coincide with the marker arrow on

the circumference of the upper section.

Note! Do not turn beyond limit

stops. Tighten locking screw and

replace protective cover. The co-

ver can be secured in place by

lead-sealing. The set-point tempe-

rature is the temperature at which

the balancing valve should attain

the kvmin value.

Factory pre-setting: 58 °C

10/ 32 – K410014100002-00 / 05.2018 – ©www.kemper-olpe.de

Marker arrow Balancing head

Rotary shutt-off cap

Locking screw M5

Adjusting cap

Hex key size 2,5 mm

Plug

3Accessories

3.1 Dial Thermometer

ð Figure T5100 150 00

3.2

Remove rotary shut-off cap and insert ther-

mometer into the provided hole as far as it

will go.

To relay the temperature to a building ser-

vices control system, a Pt 1000 temperature

sensor, instead of the thermometer, can be

inserted in the hole.

(For 1/2” hose with 3/4” union nut) Unscrew

plug from drainage connection. Screw drain

valve into place and tighten.

Turn adjustable ring on drain valve to „Zu“

(Closed) position (clockwise). For drainage,

connect hose and turn to „Auf“ (Open) po-

sition.

Filling and drain valve:

ð Figure J7109 173 00

3.3 Insulating shell:

ð Figure 471 11

3.4

Material: PE material, fire safety class B1 to

DIN 4102, Part 1.

The one-piece, closable insulating shell can be

fastened by means of the clips included in the

scope of supply or cemented in place using

commercially available adhesive.

§ Pt 1000, T = 0 - 100 °C

§4-conductor

§ tolerance class A

§ connection 2 m, 4 x 0,35 mm²

§ pre-assembled

Temperature sensor Pt 1000:

ð Figure T5100 140 00

Inhaltsverzeichnis

Sprachen:

Andere Kemper Steuereinheit Handbücher

Kemper

Kemper ETA-THERM 130 Bedienungsanleitung

Kemper

Kemper KHS VAV-PLUS Bedienungsanleitung

Kemper

Kemper Figure 150 6G Bedienungsanleitung

Kemper

Kemper MULTI-FIX-PLUS 150 6G Bedienungsanleitung

Kemper

Kemper 137 02 Bedienungsanleitung

Kemper

Kemper FK-4 RPZ Bedienungsanleitung

Kemper

Kemper 145 2G Bedienungsanleitung

Kemper

Kemper MULTI-THERM 141 Bedienungsanleitung

Kemper

Kemper KTS ComLog module Bedienungsanleitung

Kemper

Kemper 710 0G Bedienungsanleitung

Kemper

Kemper DUO 870 07 Bedienungsanleitung

Kemper

Kemper 7140G02000 Bedienungsanleitung

Kemper

Kemper THERM 140 0G Bedienungsanleitung

Kemper

Kemper CA 362 Bedienungsanleitung

Kemper

Kemper KHS VAV-PLUS Bedienungsanleitung

Kemper

Kemper 619 01 Bedienungsanleitung

Kemper

Kemper KHS 686 05 Bedienungsanleitung

Kemper

Kemper PROTECT RPZ Bedienungsanleitung

Kemper

Kemper 714 0G Bedienungsanleitung

Kemper

Kemper 361 Bedienungsanleitung

Kemper

Kemper FK-5 Bedienungsanleitung

Kemper

Kemper KHS 650 00 Bedienungsanleitung

Kemper

Kemper KHS CoolFlow 615 0G Bedienungsanleitung

Kemper

Kemper 360 Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken

Festo

Festo Compact Performance CP-FB6-E Stücklistenhandbuch

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung

JS Automation

JS Automation MPC3034A Bedienungsanleitung

JAUDT

JAUDT SW GII 6406 Series Kurzanleitung

Spektrum

Spektrum Air Module System Bedienungsanleitung

BOC Edwards

BOC Edwards Q Series Bedienungsanleitung

KHADAS

KHADAS BT Magic Bedienungsanleitung

Etherma

Etherma eNEXHO-IL Bedienungsanleitung

PMFoundations

PMFoundations Attenuverter Bedienungsanleitung

GEA

GEA VARIVENT Bedienungsanleitung

Walther Systemtechnik

Walther Systemtechnik VMS-05 Bedienungsanleitung

Altronix

Altronix LINQ8PD Montageanleitung

Eaton

Eaton Powerware Series Bedienungsanleitung

WAGO

WAGO 750-407/040-000 Bedienungsanleitung

Sony

Sony CCU-590 Bedienungsanleitung

Graco

Graco 25D614 Bedienungsanleitung

Task Force Tips

Task Force Tips YE-RF-900 Programmierhandbuch

Shini

Shini SPV-U Series Bedienungsanleitung
