Protos® 3400(X)

Modul PH 3400(X)-033

Deutsch 3 Kurzanleitung

Simultane Messung von pH-Wert und Temperatur

pH-Messung mit Pfaudler-Differenzsonde

English 19 Short Description

Simultaneous pH and temperature measurement

pH measurement with Pfaudler differential probe

Français 35 Description succincte

Mesure simultanée du pH et la température

Mesure du pH avec une sonde différentielle Pfaudler

Portuguese 51 Breve descrição

Medição simultânea do valor do pH e temperatura

Medição de pH com sonda diferencial Pfaudler

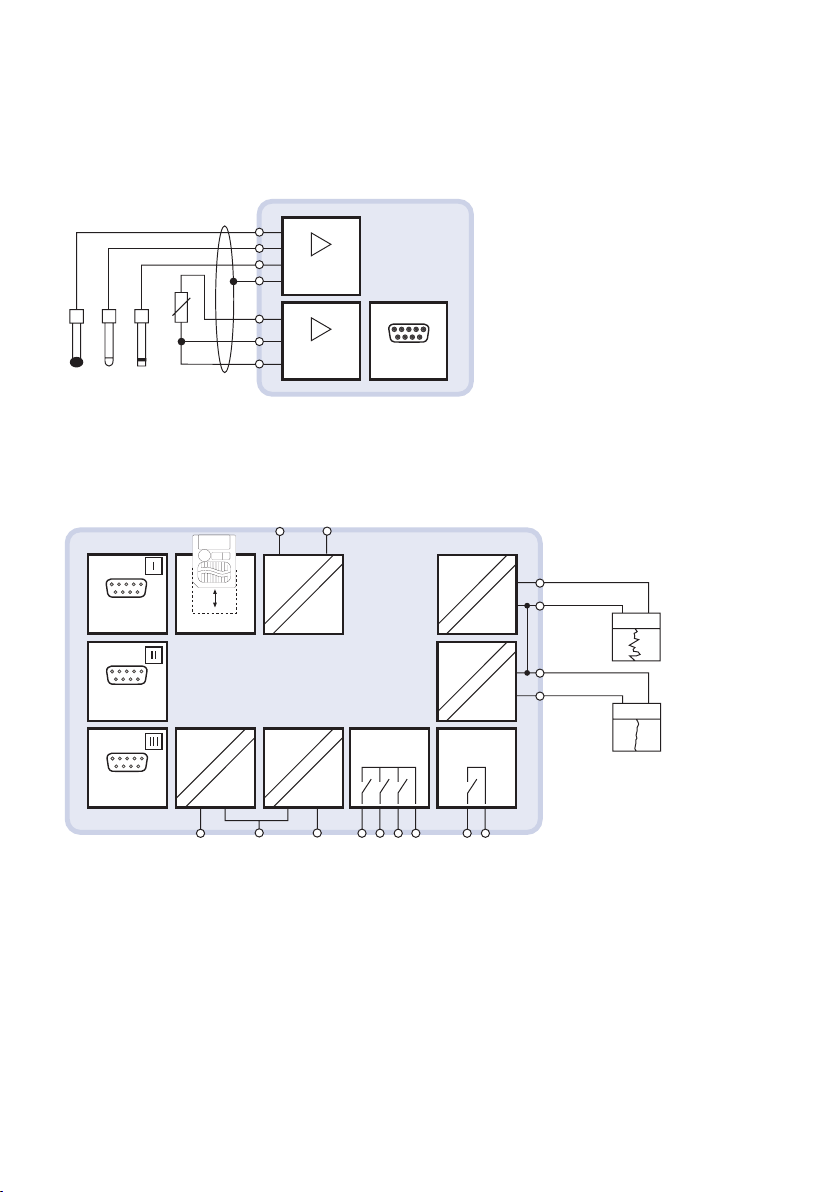

System Overview

Protos 3400(X) modular process analysis system:

Glass

Reference

ORP

pH, ORP

Mohm, kohm

Temp Interface

RTD

PH module

3400(X)-033

Module

slot SMARTMEDIA

Protos 3400(X)

OK 1 OK 2

Contacts

K1, K2, K3

Alarm

I 2

I 1

VariPower

0(4) ... 20 mA

Temp

Module

slot

Module

slot

0(4) ... 20 mA

Measuring module PH 3400(X)-033

Basic unit Protos 3400(X)

PH 3400(X)-033

Modulkonzept Protos 3400(X)

Grundgerät, Meß- und Kommunikationsmodule, Zusatzfunktionen

• Die vorliegende Anleitung beschreibt die zur Inbetriebnahme des Moduls

erforderlichen Schritte und Funktionen. Unter www.knick.de sind die voll-

ständigen Bedienungsanleitungen abrufbar.

• Die Bedienungsanleitung zum Protos 3400(X) beschreibt Installation,

Inbetriebnahme und grundsätzliche Bedienung des Grundgerätes.

• Die Bedienungsanleitung zum Meß- bzw. Kommunikationsmodul beschreibt

alle Funktionen, die zur Inbetriebnahme und zum Arbeiten mit dem speziel-

len Meß- bzw. Kommunikationsmodul erforderlich sind.

• Zusatzfunktionen werden mit einer Funktionsbeschreibung ausgeliefert.

Protos 3400(X) ist ein ausbaufähiges modulares Analysenmeßsystem.

Das Grundgerät (Module FRONT und BASE) verfügt über drei Steckplätze,

die vom Anwender mit einer beliebigen Kombination aus Meß- oder

Kommunikationsmodulen bestückt werden können. Durch Zusatzfunktionen

kann die Softwarefunktionalität des Gerätes erweitert werden. Zusatzfunk-

tionen sind gesondert zu bestellen und werden mit einer gerätebezogenen

TAN zur Freischaltung ausgeliefert.

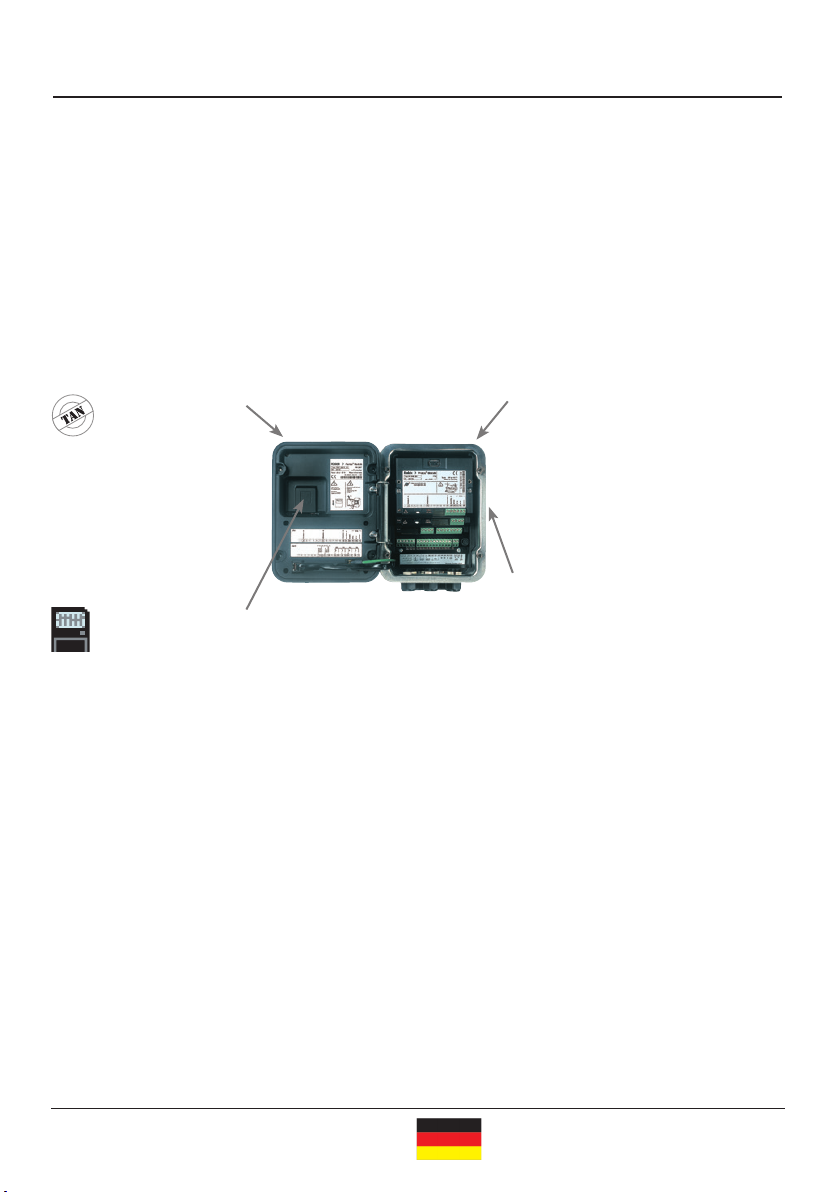

Die Dokumentation zum Analysenmeßsystem Protos 3400(X)

3 Modulsteckplätze

zur beliebigen Kombination

von Meß- und

Kommunikationsmodulen

Meßmodule

• pH/ORP/Temperatur

• 02/Temperatur

• Leitfähigkeit induktiv/Temperatur

• Leitfähigkeit konduktiv/Temperatur

Zusatzfunktionen

Aktivierung durch

gerätebezogene TAN

SmartMedia-Card

Datenaufzeichnung

ProgaLog 3000

Windows®-Software zur

Parametrierung und

Datenauswertung

Kommunikationsmodule

• Anschluß von Memosens-Sensoren:

Modul MS

• zusätzliche Schalt- und

Stromausgänge: Modul OUT

• Analog- und Digitalregler: Modul PID

• Profibus PA: Modul COMPA

• Foundation Fieldbus: Modul COMFF

• Sondensteuerungen, Memosens-

Sensoren und Funkübertragung: FIU

4PH 3400(X)-033

Sicherheitshinweise

Achtung!

Das Modul darf nicht geöffnet werden. Falls eine Reparatur erforderlich wird,

muß das Modul ins Werk eingeschickt werden.

Sollte sich aus den Angaben in der Bedienungsanleitung keine eindeutige

Beurteilung bezüglich des sicheren Einsatzes ergeben, ist die Zulässigkeit des

Einsatzes des Gerätes mit dem Hersteller abzustimmen.

Bei der Installation unbedingt beachten:

• Vor Moduleinsatz oder Modulaustausch Hilfsenergie ausschalten.

• Signaleingänge der Module gegen elektrostatische Aufladung schützen.

• Vor Inbetriebnahme ist die Zulässigkeit der Zusammenschaltung mit ande-

ren Betriebsmitteln zu überprüfen.

• Auf korrekte Schirmung achten: Die Schirmung muß sich zur Vermeidung

von Störeinflüssen vollständig unterhalb der Schirmkappe befinden.

Bestimmungsgemäßer Gebrauch

Das Modul dient zur simultanen Messung von pH-Wert und Temperatur mit

Pfaudler-Differenzsonden. Das Modul 3400X-033 ist für Bereiche vorgese-

hen, die explosionsgefährdet sind und für die Betriebsmittel der Gruppe II,

Gerätekategorie 2(1), Gas/Staub erforderlich sind.

Einsatz im explosionsgefährdeten Bereich: PH 3400X-033

Das Modul ist zum Betrieb in explosionsgefährdeten Bereichen zugelassen.

Die am Errichtungsort geltenden Bestimmungen und Normen für die

Errichtung von elektrischen Anlagen in explosionsgefährdeten Bereichen sind

zu beachten. Zur Orientierung siehe IEC 60079-14, EU-Richtlinien 2014/34/EU

und 1999/92/EG (ATEX), NFPA 70 (NEC), ANSI/ISA-RP12.06.01.

• Bei der Installation in explosionsgefährdeten Bereichen sind die Angaben

der EG-Baumusterprüfbescheinigung und gegebenenfalls

der Control Drawing zu beachten (Download: www.knick.de).

• Vor Inbetriebnahme ist der Nachweis über die Zulässigkeit der Zusammen-

schaltung mit anderen Betriebsmitteln, z. B. Speisegerät, einschließlich der

Kabel und Leitungen zu führen.

• Im Ex-Bereich darf zum Schutz gegen elektrostatische Aufl adung nur mit

einem feuchten Tuch gereinigt werden.

• Geräte und Wechselmodule, die bereits in Betrieb waren, dürfen ohne

vorherige fachgerechte Stückprüfung nicht in einer anderen Zone bzw.

einer anderen Zündschutzart eingesetzt werden.

PH 3400(X)-033

Softwareversion

Aktuelle Gerätesoftware / Modulsoftware abfragen

Wenn sich das Gerät im Meßmodus befindet:

• Drücken der Taste menu. Das Display “Menüauswahl” erscheint.

• Wechsel zum Diagnosemenü.

• Auswahl “Gerätebeschreibung”.

Gerätebeschreibung

Informationen über alle angeschlos-

senen Module und Optionen des

Gerätes.

Hard-/Softwareversion abfragen

Die Auswahl der Module FRONT, BASE,

Steckplatz 1 bis 3 erfolgt mit Hilfe der

Pfeiltasten. Nach Auswahl des Moduls

werden die Funktion, die Hard- und

Softwareversion, die Seriennummer

und – bei Modulen – der physische

Steckplatz im Gerät angegeben.

Gerätebeschreibung

Zurück

Bedienfront

Hardware: 2, Software: 9.0

Seriennummer: 3130815

BASE

Modul FRONT

Menü Display Gerätebeschreibung

Menüauswahl: Diagnose

Aus dem Meßmodus heraus:

Taste menu: “Menüauswahl”.

Diagnose mit Pfeiltasten wählen,

mit enter bestätigen.

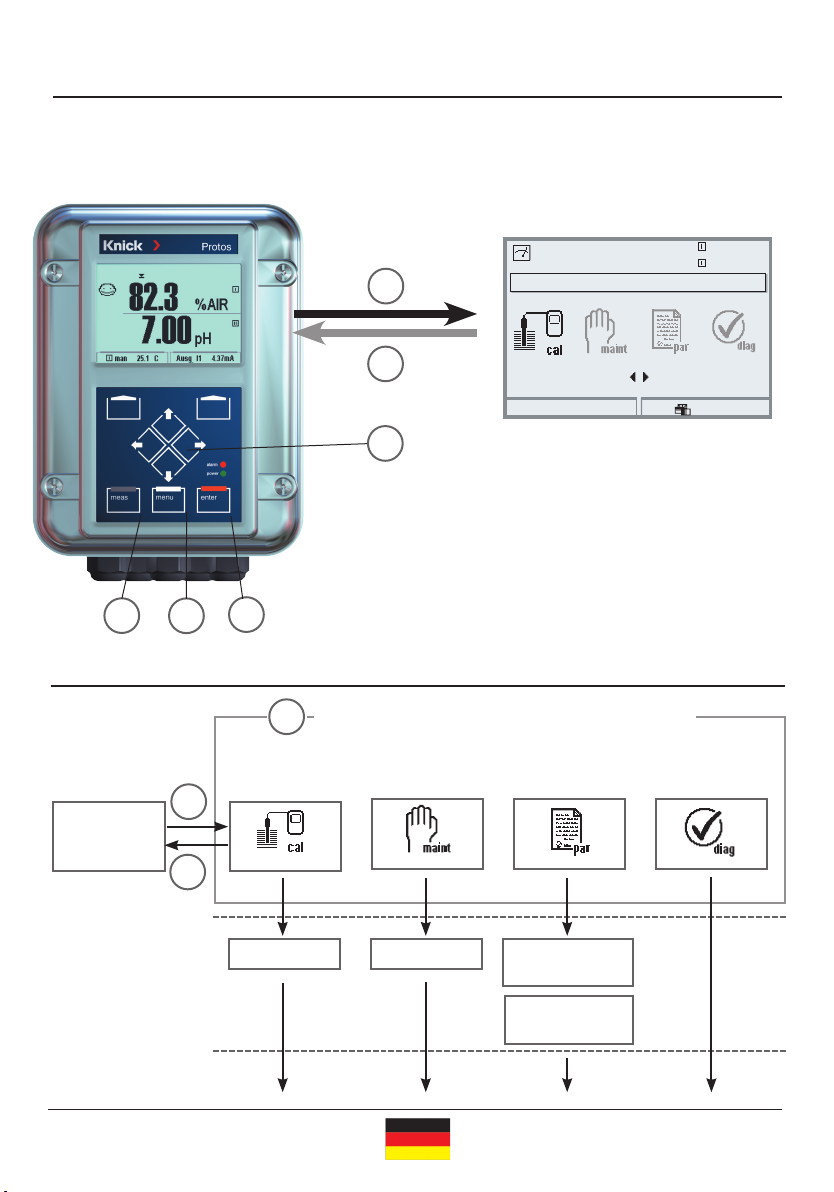

Menüauswahl

zurück zum Messen

Auswahl: [enter]

Lingua

Diagnose

Zurück Favorit setzen

Logbuch

aktuelle Meldungsliste

Gerätebeschreibung

Modul FRONT

Modul PH 3400-033

Modul BASE

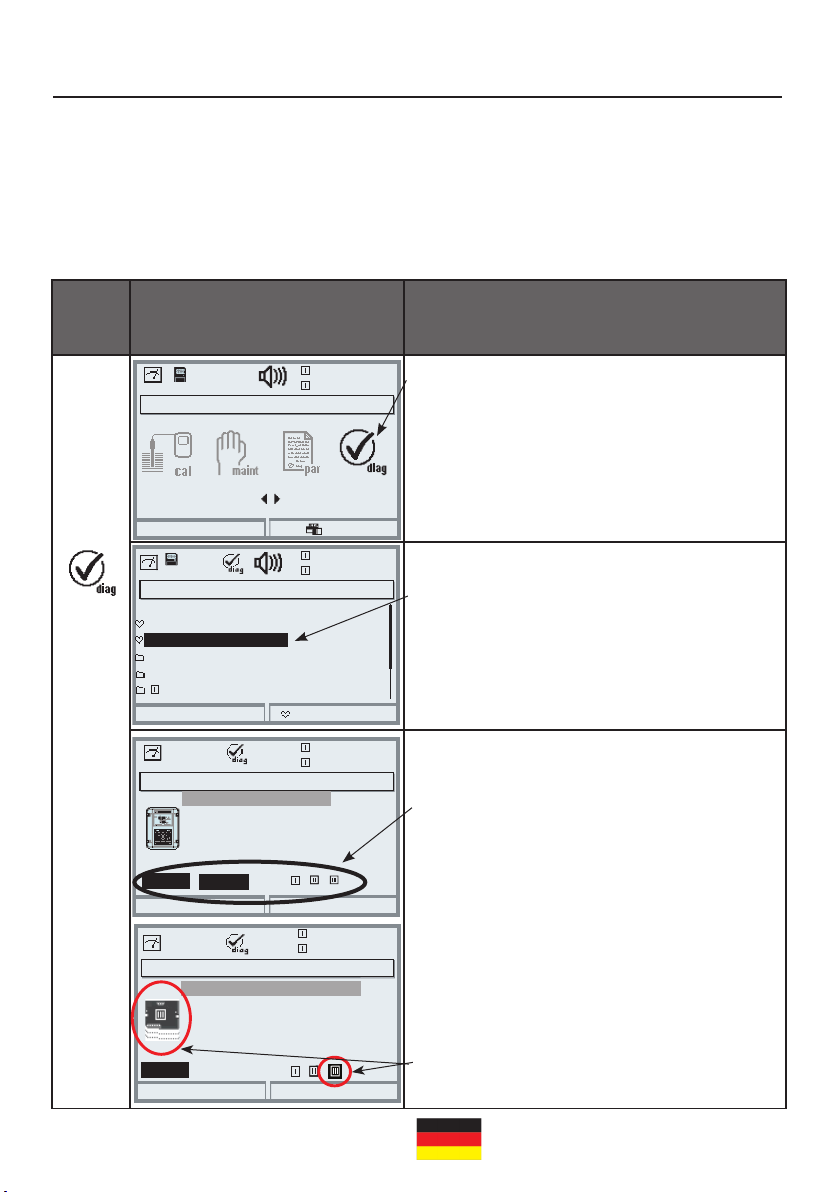

Diagnose: Gerätebeschreibung

Auswahl mit Pfeiltasten, mit enter

bestätigen.

Optionen

23.7 °C

7.02 pH

23.7 °C

7.02 pH

23.7 °C

7.02 pH

Modul FRONT 3400-011

Gerätebeschreibung

Zurück

pH-Messung

Modul PH 3400-033

Hardware: 1, Software: 2.0

Seriennummer: 471101147

BASE

Modul FRONT

Optionen

23.7 °C

7.02 pH

6PH 3400(X)-033

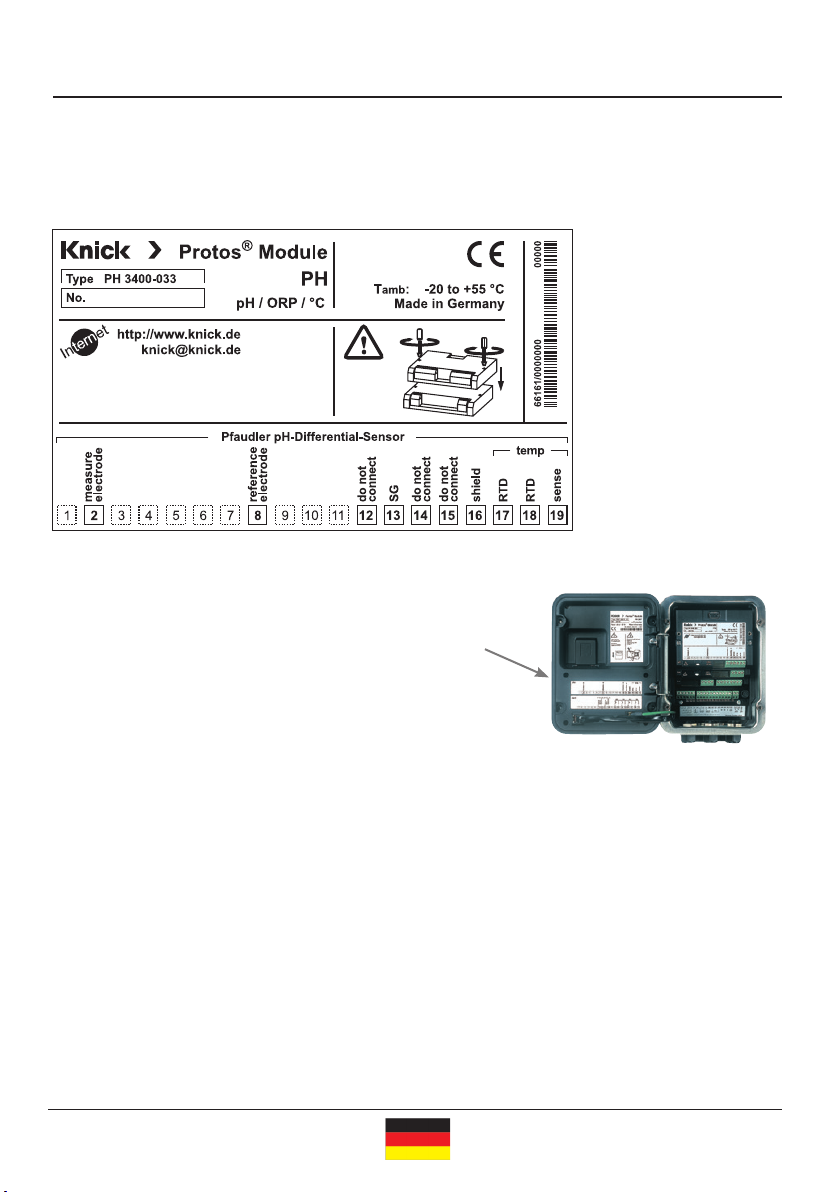

Klemmenschild Modul PH 3400(X)-033

Klemmenschild-Aufkleber

An der Innentür können die Klemmenschild-

Aufkleber der tiefer liegenden Module angebracht

werden. Das erleichtert Wartung und Service.

Klemmenschild Modul PH 3400-033:

PH 3400(X)-033

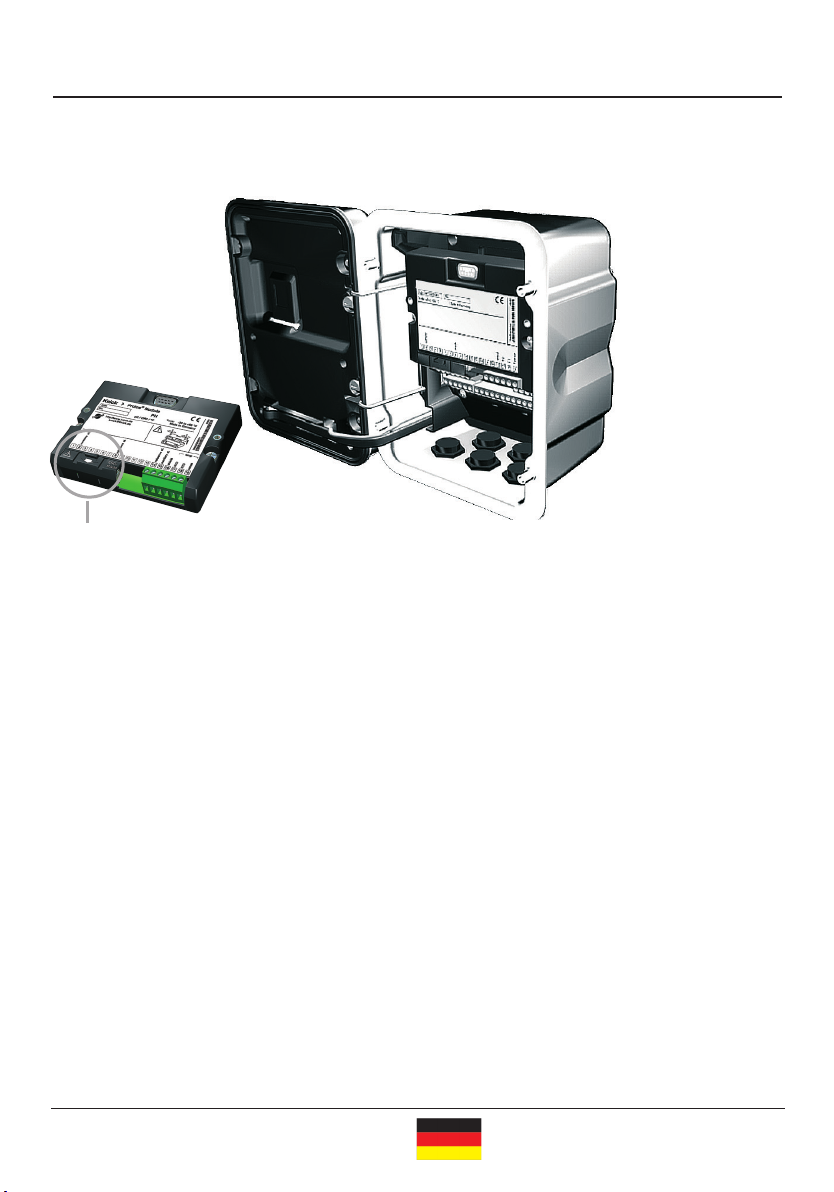

Modul einsetzen

Hinweis: Auf korrekten Anschluß der Schirmung achten

Stromversorgung des Gerätes ausschalten

Öffnen des Gerätes (Lösen der 4 Schrauben auf der Frontseite)

Modul auf Steckplatz stecken (D-SUB-Stecker)

Befestigungsschrauben des Moduls festziehen

Schirmkappe (über Klemmen 2 und 8) aufklappen

Sensorkabel anschließen.

Die Schirmung muß sich zur Vermeidung von Störeinflüssen

vollständig unterhalb der Schirmkappe befinden.

Schirmkappe (über Klemmen 2 und 8) wieder einrasten

Gerät schließen, Schrauben auf der Frontseite festziehen

Stromversorgung einschalten

Parametrieren

Kabeldurchführung muß dicht

schließen (Schutz gegen ein-

dringende Feuchtigkeit).

Über den Anschlußklemmen

2 und 8 befindet sich eine

Schirmkappe.

Zum Anschluß der Sensorkabel

einfach aufklappen.

10.

8PH 3400(X)-033

PH 3400-033

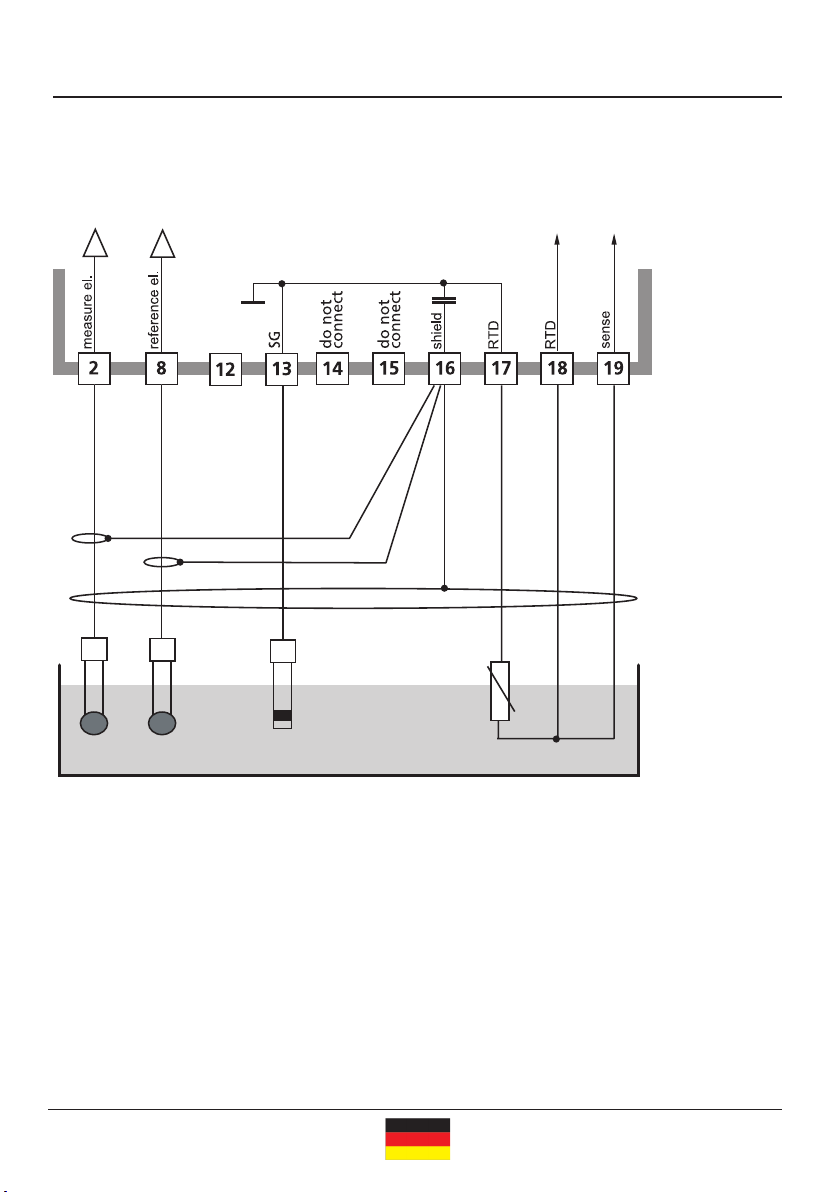

Beschaltungsbeispiel 1

pH-Messung mit Pfaudler-Differenzsonde

Impedanzüberwachung der Meß- und Bezugselektrode

1 Koax weiß

2 Koax braun-

4 grün

6 schwarz

3 braun

5 blau

7 gelb

9 orange

8 lila

PH 3400(X)-033

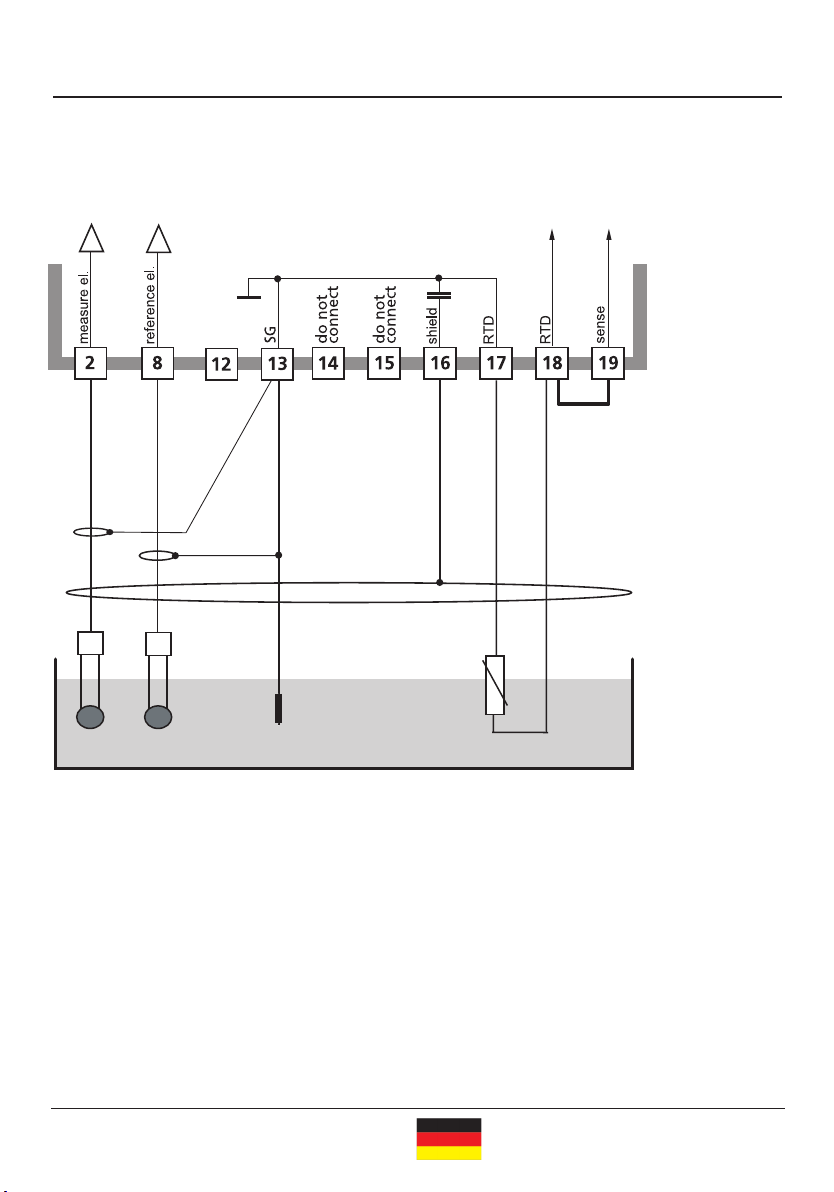

Beschaltungsbeispiel 2

Anschluß von Sensoren mit VP-Steckkopf

z.B. Deltatrode (Hamilton),

VP-Kabel: VP 6-18/05

PH 3400-033

Seele Koax schwarz

Seele Koax rot

Schirm Koax rot +

Solution Ground

grün

weiß

Meßerde

(Solution Ground)

Schirm

Koax schwarz

10 PH 3400(X)-033

Menüauswahl

zurück zum Messen

Auswahl: [enter]

Lingua

Menüauswahl

1Taste menu führt zur Menüauswahl

2Taste meas führt zurück zur Messung

Nach dem Einschalten durchläuft das Gerät eine interne Testroutine und stellt

dabei automatisch fest, welche Module gesteckt sind.

Danach befindet sich das Gerät im Meßmodus.

Messen

Menüstruktur

Kalibrierung Wartung Parametrierung Diagnose

Menügruppen (Auswahl mit Pfeiltasten)

1147 2958 1246

Betriebsebene

1989

Spezialistenebene

Paßzahl-

Abfrage

(Lieferzustand)

Auswahl weiterer

Menüpunkte:

3Pfeiltasten, Auswahl der Menügruppe

4Taste enter, Bestätigung der Auswahl

7.00 pH

25.1 °C

Andere Handbücher für Protos 3400 Series

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Knick Messgerät Handbücher

Knick

Knick Stratos Pro A2 COND Series Bedienungsanleitung

Knick

Knick 830 R Bedienungsanleitung

Knick

Knick Portavo 904 Bedienungsanleitung

Knick

Knick Protos II 4400 Bedienungsanleitung

Knick

Knick Stratos MS A405 Bedienungsanleitung

Knick

Knick Protos II 4400 Bedienungsanleitung

Knick

Knick Portavo 902 COND Bedienungsanleitung

Knick

Knick SensoGate WA 131 H Bedienungsanleitung

Knick

Knick Portavo 904 OXY Bedienungsanleitung

Knick

Knick Stratos Pro A4..MSPH series Bedienungsanleitung

Knick

Knick Stratos Eco 2405 Cond Bedienungsanleitung

Knick

Knick Stratos Eco 2405 CondI Bedienungsanleitung

Knick

Knick Stratos Pro A201 PH Bedienungsanleitung

Knick

Knick Stratos Pro A2 CC Series Bedienungsanleitung

Knick

Knick Stratos Pro A401B CONDI Bedienungsanleitung

Knick

Knick Protos CONDI 3400(X)-051 Bedienungsanleitung

Knick

Knick Portavo 904X COND Bedienungsanleitung

Knick

Knick Stratos Pro A4 CC Series Bedienungsanleitung

Knick

Knick 765 Bedienungsanleitung

Knick

Knick Protos II 4400 Bedienungsanleitung

Knick

Knick Protos II 4400(X) Bedienungsanleitung

Knick

Knick Stratos Pro A2 Oxy Series Bedienungsanleitung

Knick

Knick Stratos Pro A*** COND Series Bedienungsanleitung

Knick

Knick Stratos 2201 pH Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
