Protos® 3400(X)

Modul COND 3400(X)-041

Deutsch 3 Kurzanleitung

Leitfähigkeitsmessung mit handelsüblichen

2- oder 4-Elektroden-Sensoren

English 27 Short Description

Conductivity measurement with commercially

available 2- or 4-electrode sensors

Français 51 Description succincte

Mesure de la conductivité avec des capteurs

à 2 ou 4 électrodes usuels

Portuguese 75 Breve descrição

Medição da condutibilidade com sensores

convencionais de 2 ou 4 eletrodos

System Overview

Protos 3400(X) modular process analysis system:

Module

slot SMARTMEDIA

Protos 3400(X)

OK 1 OK 2

Contacts

K1, K2, K3

Alarm

I 2

I 1

VariPower

0(4) ... 20 mA

Temp

Module

slot

Module

slot

0(4) ... 20 mA

Measuring module COND 3400(X)-041

Basic unit Protos 3400(X)

2 EL / 4 EL

RTD

µS, mS/cm

% by wt

COND module

3400(X)-041

Temp Interface

COND 3400(X)-041

Modulkonzept Protos 3400(X)

Grundgerät, Meß- und Kommunikationsmodule, Zusatzfunktionen

• Die vorliegende Anleitung beschreibt die zur Inbetriebnahme des Moduls

erforderlichen Schritte und Funktionen. Unter www.knick.de sind die voll-

ständigen Bedienungsanleitungen abrufbar.

• Die Bedienungsanleitung zum Protos 3400(X) beschreibt Installation,

Inbetriebnahme und grundsätzliche Bedienung des Grundgerätes.

• Die Bedienungsanleitung zum Meß- bzw. Kommunikationsmodul beschreibt

alle Funktionen, die zur Inbetriebnahme und zum Arbeiten mit dem speziel-

len Meß- bzw. Kommunikationsmodul erforderlich sind.

• Zusatzfunktionen werden mit einer Funktionsbeschreibung ausgeliefert.

Protos 3400(X) ist ein ausbaufähiges modulares Analysenmeßsystem.

Das Grundgerät (Module FRONT und BASE) verfügt über drei Steckplätze,

die vom Anwender mit einer beliebigen Kombination aus Meß- oder

Kommunikationsmodulen bestückt werden können. Durch Zusatzfunktionen

kann die Softwarefunktionalität des Gerätes erweitert werden. Zusatzfunk-

tionen sind gesondert zu bestellen und werden mit einer gerätebezogenen

TAN zur Freischaltung ausgeliefert.

Die Dokumentation zum Analysenmeßsystem Protos 3400(X)

3 Modulsteckplätze

zur beliebigen Kombination

von Meß- und

Kommunikationsmodulen

Meßmodule

• pH/ORP/Temperatur

• 02/Temperatur

• Leitfähigkeit induktiv/Temperatur

• Leitfähigkeit konduktiv/Temperatur

• Memosens-Sensoren

Zusatzfunktionen

Aktivierung durch

gerätebezogene TAN

SmartMedia-Card

Datenaufzeichnung

ProgaLog 3000

Windows®-Software zur

Parametrierung und

Datenauswertung

Kommunikationsmodule

• zusätzliche Schalt- und

Stromausgänge: Modul OUT

• Analog- und Digitalregler: Modul PID

• Profibus PA: Modul COMPA

• Foundation Fieldbus: Modul COMFF

• Sondensteuerungen,

Memosens-Sensoren: FIU

4COND 3400(X)-041

Sicherheitshinweise

Achtung!

Das Modul darf nicht geöffnet werden. Falls eine Reparatur erforderlich wird,

muß das Modul ins Werk eingeschickt werden.

Sollte sich aus den Angaben in der Bedienungsanleitung keine eindeutige

Beurteilung bezüglich des sicheren Einsatzes ergeben, ist die Zulässigkeit des

Einsatzes des Gerätes mit dem Hersteller abzustimmen.

Bei der Installation unbedingt beachten:

• Vor Moduleinsatz oder Modulaustausch Hilfsenergie ausschalten.

• Signaleingänge der Module gegen elektrostatische Entladung schützen.

• Vor Inbetriebnahme ist die Zulässigkeit der Zusammenschaltung mit ande-

ren Betriebsmitteln zu überprüfen.

• Auf korrekte Schirmung achten: Die Schirmung muß sich zur Vermeidung

von Störeinflüssen vollständig unterhalb der Schirmkappe befinden.

Bestimmungsgemäßer Gebrauch

Das Modul ist ein Eingangsmodul zur Leitfähigkeitsmessung mit handels-

üblichen 2- oder 4-Elektroden-Sensoren. Das Modul COND 3400X-041 ist für

Bereiche vorgesehen, die explosionsgefährdet sind und für die Betriebsmittel

der Gruppe II, Gerätekategorie 2(1), Gas/Staub erforderlich sind.

Einsatz im explosionsgefährdeten Bereich: COND 3400X-041

Das Modul ist zum Betrieb in explosionsgefährdeten Bereichen zugelassen.

Die am Errichtungsort geltenden Bestimmungen und Normen für die

Errichtung von elektrischen Anlagen in explosionsgefährdeten Bereichen sind

zu beachten. Zur Orientierung siehe IEC 60079-14, EU-Richtlinien 2014/34/EU

und 1999/92/EG (ATEX), NFPA 70 (NEC), ANSI/ISA-RP12.06.01.

• Bei der Installation in explosionsgefährdeten Bereichen sind die Angaben der

EG-Baumusterprüfbescheinigung und gegebenenfalls der Control Drawing

zu beachten (Download: www.knick.de).

• Vor Inbetriebnahme ist der Nachweis über die Zulässigkeit der Zusammen-

schaltung mit anderen Betriebsmitteln, z. B. Speisegerät, einschließlich der

Kabel und Leitungen zu führen.

• Im Ex-Bereich darf zum Schutz gegen elektrostatische Aufladung nur mit

einem feuchten Tuch gereinigt werden.

• Geräte und Wechselmodule, die bereits in Betrieb waren, dürfen ohne

vorherige fachgerechte Stückprüfung nicht in einer anderen Zone bzw.

einer anderen Zündschutzart eingesetzt werden.

COND 3400(X)-041

Softwareversion

Aktuelle Gerätesoftware / Modulsoftware abfragen

Wenn sich das Gerät im Meßmodus befindet:

• Drücken der Taste menu. Das Display “Menüauswahl” erscheint.

• Wechsel zum Diagnosemenü.

• Auswahl “Gerätebeschreibung”.

Gerätebeschreibung

Informationen über alle angeschlos-

senen Module und Optionen des

Gerätes.

Hard-/Softwareversion abfragen

Die Auswahl der Module FRONT, BASE,

Steckplatz 1 bis 3 erfolgt mit Hilfe der

Pfeiltasten. Nach Auswahl des Moduls

werden die Funktion, die Hard- und

Softwareversion, die Seriennummer

und – bei Modulen – der physische

Steckplatz im Gerät angegeben.

Gerätebeschreibung

Zurück

Bedienfront

Hardware: 2, Software: A.2

Seriennummer: 3130815

BASE

Modul FRONT

Menü Display Gerätebeschreibung

Menüauswahl: Diagnose

Aus dem Meßmodus heraus:

Taste menu: “Menüauswahl”.

Diagnose mit Pfeiltasten wählen,

mit enter bestätigen.

Menüauswahl

zurück zum Messen

Auswahl: [enter]

Lingua

Diagnose

Zurück Favorit setzen

Logbuch

aktuelle Meldungsliste

Gerätebeschreibung

Modul FRONT

Modul COND 3400-041

Modul BASE

Diagnose: Gerätebeschreibung

Auswahl mit Pfeiltasten, mit enter

bestätigen.

Optionen

23.7 °C

0.120 mS/cm

23.7 °C

0.120 mS/cm

23.7 °C

0.120 mS/cm

Modul FRONT 3400-011

Gerätebeschreibung

Zurück

Leitfähigkeits-Messung konduktiv

Modul COND 3400-041

Hardware: 1, Software: 2.0

Seriennummer: 471101147

BASE

Modul FRONT

Optionen

23.7 °C

0.120 mS/cm

6COND 3400(X)-041

Klemmenschild Modul COND 3400(X)-041

Klemmenschild-Aufkleber

An der Innentür können die Klemmenschild-

Aufkleber der tiefer liegenden Module angebracht

werden. Das erleichtert Wartung und Service.

Klemmenschild Modul COND 3400-041:

COND 3400(X)-041

Modul einsetzen

Stromversorgung des Gerätes ausschalten

Öffnen des Gerätes (Lösen der 4 Schrauben auf der Frontseite)

Modul auf Steckplatz stecken (D-SUB-Stecker)

Befestigungsschrauben des Moduls festziehen

Sensorkabel anschließen

Gerät schließen, Schrauben auf der Frontseite festziehen

Stromversorgung einschalten

Parametrieren

Achtung!

Wählen Sie unbedingt den von Ihnen eingesetzten Sensortyp in der

Parametrierung aus!

Kabeldurchführung muß dicht

schließen (Schutz gegen ein-

dringende Feuchtigkeit).

8COND 3400(X)-041

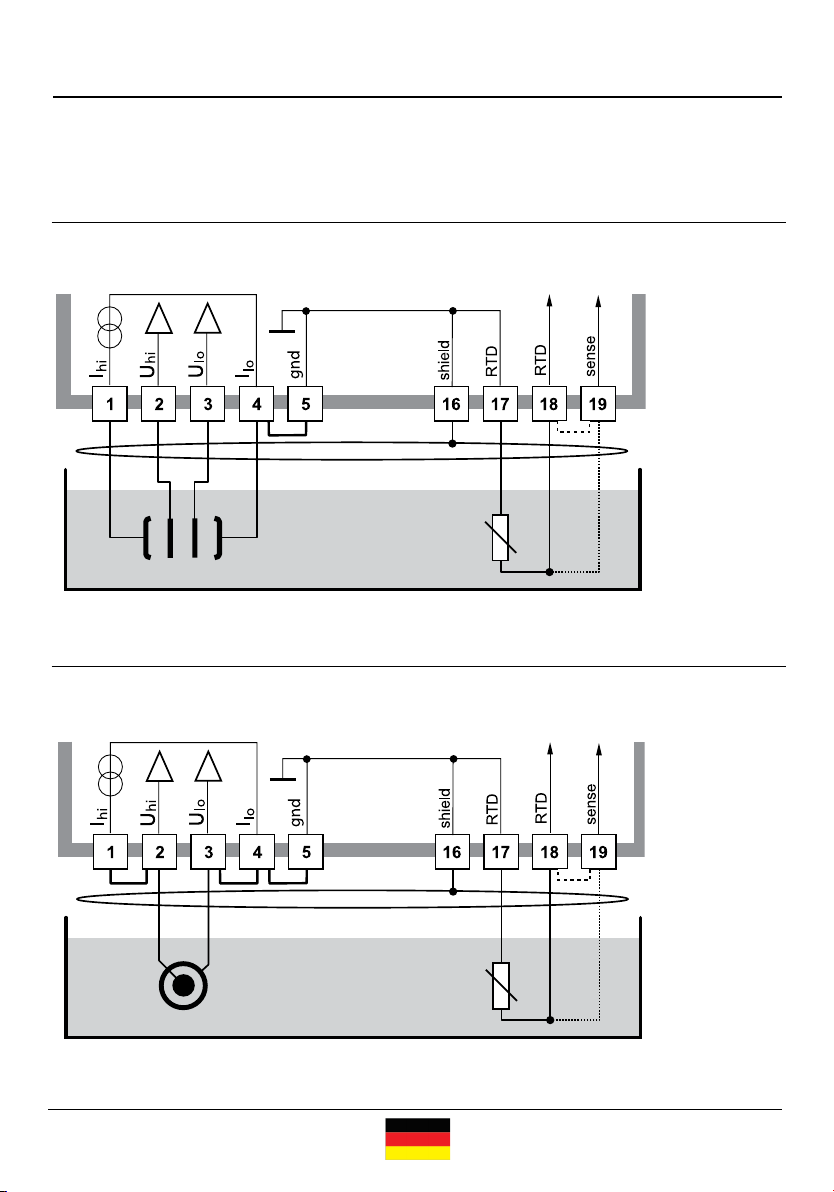

Beschaltungsbeispiel 1

Leitfähigkeitsmessung mit 4-Elektroden-Sensor

Beschaltungsbeispiel 2

Leitfähigkeitsmessung mit 2-Elektroden-Koax-Sensor

Beschaltungsbeispiele

Hinweis: Auf korrekten Anschluß der Schirmung achten

Ex-Werte siehe EG-Baumusterprüfbescheinigung (www.knick.de)

COND 3400-041

COND 3400(X)-041

Schaltbau-Stecker

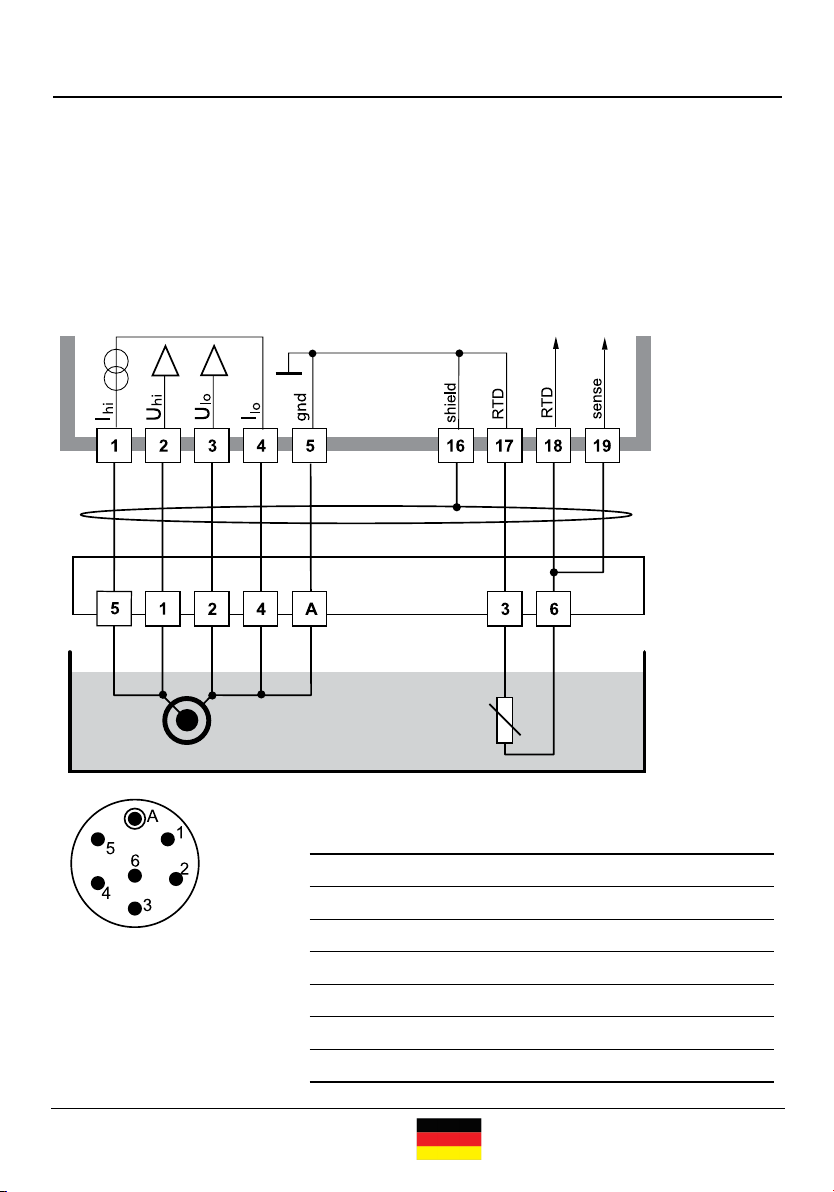

Beschaltungsbeispiel 3

Leitfähigkeitsmessung mit 2-Elektroden-Koax-Sensor SE 604

Anschluß über Schaltbau-Kabel

Pt 1000

COND 3400-041

Schaltbau-Stecker

Pin Aderfarbe Modulanschluß

1weiß 2

2braun 3

3grün 17

4grau 4

5rosa 1

6rot, gelb 18 und 19

Ablau 5

Ansicht auf den Sensor

10 COND 3400(X)-041

braun

weiß

Schirm

grün

gelb

Beschaltungsbeispiel 4

Leitfähigkeitsmessung mit 2-Elektroden-Sensor SE 610,

Anschluß über vorkonfektioniertes Kabel mit Aderendhülsen

COND 3400-041

Pt 1000

Schraubklemmverbindung

Aderfarbe Modulanschluß

braun 2 (Brücke 1-2)

weiß 3 (Brücke 3-4-5)

Schirm 16

grün 17

gelb 18 (Brücke 18-19)

Andere Handbücher für Protos 3400X

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Knick Messgerät Handbücher

Knick

Knick Stratos Pro A2 COND Series Bedienungsanleitung

Knick

Knick Stratos Pro A4 MSOXY Bedienungsanleitung

Knick

Knick Stratos Pro A401B CONDI Bedienungsanleitung

Knick

Knick Protos 3400X Bedienungsanleitung

Knick

Knick ARD 50 Bedienungsanleitung

Knick

Knick Protos II 4400 Bedienungsanleitung

Knick

Knick Protos II 4400 Bedienungsanleitung

Knick

Knick Stratos Pro A201CONDI Bedienungsanleitung

Knick

Knick Stratos Pro A2 CC Series Bedienungsanleitung

Knick

Knick Stratos Evo A402 Bedienungsanleitung

Knick

Knick Protos II 4400(X) Bedienungsanleitung

Knick

Knick Portavo 902 PH Bedienungsanleitung

Knick

Knick Protos 34009(X) Stücklistenhandbuch

Knick

Knick Portavo 907 MULTI Bedienungsanleitung

Knick

Knick Portavo 904X COND Bedienungsanleitung

Knick

Knick Portamess 913 Cond Bedienungsanleitung

Knick

Knick Stratos Pro A2 PH Series Bedienungsanleitung

Knick

Knick SensoGate WA 131 H Bedienungsanleitung

Knick

Knick Stratos Eco 2405 Oxy Bedienungsanleitung

Knick

Knick Stratos Eco 2405 pH Bedienungsanleitung

Knick

Knick Stratos MS A405 Bedienungsanleitung

Knick

Knick Stratos Eco 2405 Cond Bedienungsanleitung

Knick

Knick Portavo 908 MULTI Bedienungsanleitung

Knick

Knick Portavo 902 COND Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
