Konig & Meyer 149/1 Bedienungsanleitung
149/1 Bassposaunenständer
- standsicheres und robustes Stativ aus Metall
- kompakt zusammenlegbar, mithin sehr gut geeignet für den mobilen Einsatz
- kann hervorragend an die meisten Baßposaunen angepasst werden dank:
-a. stufenloser Höhenverstellung des kompletten Stativs (von 700 bis 1160 mm)
-b. ebenfalls stufenloser Festlegung des Abstands zwischen Kegel und Kugel
- Holzkegel mit weichen Filzauflagen
- unkomplizierter Auf- und Abbau ohne Werkzeuge
SICHERHEITSHINWEISE
- Auf geeigneten und ebenen Untergrund achten.
- Vor der Platzierung des Instruments bitte prüfen,
-ob der Abstand zwischen dem Kegel und der
-Kugel des Stativs entsprechend eingestellt ist,
-denn:
-das Gewicht des Instruments sollte komplett
-vom Auflagekegel getragen werden.
-Die Gummikugel dient nicht zum Tragen von
-Lasten, sondern ausschließlich der Abstützung
-der Baßposaune.
-WARNUNG: zuviel Gewicht auf der Kugel
-könnte zu Verformungen des Bleches führen.
- Auf ausreichende Höhe des Stativs achten
- Instrument mit Bedacht platzieren
- Die Möglichkeit das Produkt zusammen zu
-klappen oder zu verstellen, birgt naturgemäß
-Einklemmgefahren; umsichtige und aufmerksame
-Handhabung bei Aufbau, Betrieb und Abbau sind
-daher unverzichtbar.
- Die Parkettschoner sind aus hochwertigem Material
-und so weit wie möglich frei von Weichmachern;
-zum Schutz von ganz empfindlichen Böden
-(evtl. spezielle Parkettsorten?) sollte ggf. eine
-rutschfeste Unterlage verwendet werden.
AUFBAUANLEITUNG
Der Aufbau des 14910 Bassposaunenständers
ist sehr einfach.
Alle Teile sind schon vormontiert und das Stativ
muss lediglich noch aufgestellt werden.
1Füsse auseinander klappen
2Sockelschraube lösen
3Sockel bis zum Anschlag nach unten fahren;
3Sockelschraube wieder anziehen
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie
über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14910-013-55 Rev.01 03-80-215-00 11/12
BENUTZERHINWEISE / FUNKTIONEN
INSTRUMENT PLATZIEREN
ASTATIV VOREINSTELLEN
4Sicherstellen, dass die Rändelschraube
4unter dem Kegel angezogen ist.
5Spannmuffe etwas lösen
6Auszugrohr mitsamt Kegel fast vollständig
6ausfahren 6a und Spannmuffe 6b
6wieder festdrehen
BINSTRUMENT AUFBRINGEN
7Schallbecher auf den Kegel aufsetzen
7und Instrument nach wie vor mit einer
7Hand festhalten
8Mit der anderen Hand die Rändelschraube
8leicht lösen und auch diese weiterhin
8gefasst halten
9Nun Kegel mitsamt Instrument langsam
9nach unten führen bis die...
10 ... Gummikugel sanft im Schalltrichter anliegt
BEACHTE: der Kegel hat die Last der Posaune
BEACHTE: zu tragen, während die Gummikugel
BEACHTE: lediglich zur seitlichen Abstützung dient
11 Position sichern durch Anziehen der
11 Rändelschraube
CSTATIVHÖHE ANPASSEN
12 Sollte der Posaunenzug noch etwas Luft nach
12 unten haben, empfehlen wir, das Auszugrohr
12 etwas einzufahren.
13 Dazu Auszugrohr etwas unterhalb des Kegels
13 festhalten...
14 Spannmuffe mit der andern Hand lösen...
15 Auszugrohr kontrolliert einfahren lassen und...
16 ...Spannmuffe wieder festdrehen
So erreichen Sie einen tieferen Schwerpunkt, der
sich positiv auf die Standsicherheit auswirkt.
PRÜFEN, INSTANDHALTEN, REINIGEN
- bei Wartungsarbeiten auf evtl. Gefährdungen achten
-(Einklemmen, Anstoßen)
- zur Reinigung am besten ein leicht feuchtes Tuch
-und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt
B: Boden prüfen, Sockelschraube 2anziehen
B: Falls möglich Auszugrohr etwas einfahren C12-16
F: Instrument wackelt
B: Sitz des Instruments optimieren B7-11
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Rohre/Schrauben: Stahl - gepulvert/verzinkt
Sockel, Spannschelle: Zink-Druckgruß
Parkettschoner, Gummikugel: TPE
Klemmstücke, Führungen, Griffe: PA
Traglast Bassposaune
Maße Fußkreis: 560 mm, Höhe: 700-1160 mm
Packmaß 680 x ø136 mm
Gewicht 2,1 kg
149/1 Bass Trombone Stand
- solid, robust metal stand
- folds compactly, especially suitable for mobile use
- exceptionally easy to adjust to suit almost all trombones:
-a. The stand is freely adjustable (700 to 1160 mm)
-b. The distance between ball and cone support is also freely adjustable
- the wood cone support has soft felt protection
- set-up and dismantling is easy, no need for tools
SAFETY INSTRUCTIONS
- use only on a suitable, even and stable surface.
- before positioning the instrument, ensure that the
-distance between the ball and the cone support of the
-stand is correctly adjusted as:
-the entire weight of the instrument is carried by the
-cone support.
-The ball is merely a positioning prop for the bass
-trombone.
-WARNING: too much weight on the ball could deform
-the metal.
- ensure the height of the stand is correct
- position the instrument with care
- take care when setting up and dismantling the stand,
-beware of pinching hands and fingers
- the high quality floor protectors are virtually free of
-plasticisers;
-However, if necessary (sensitive flooring) use a non-
-slip underlay.

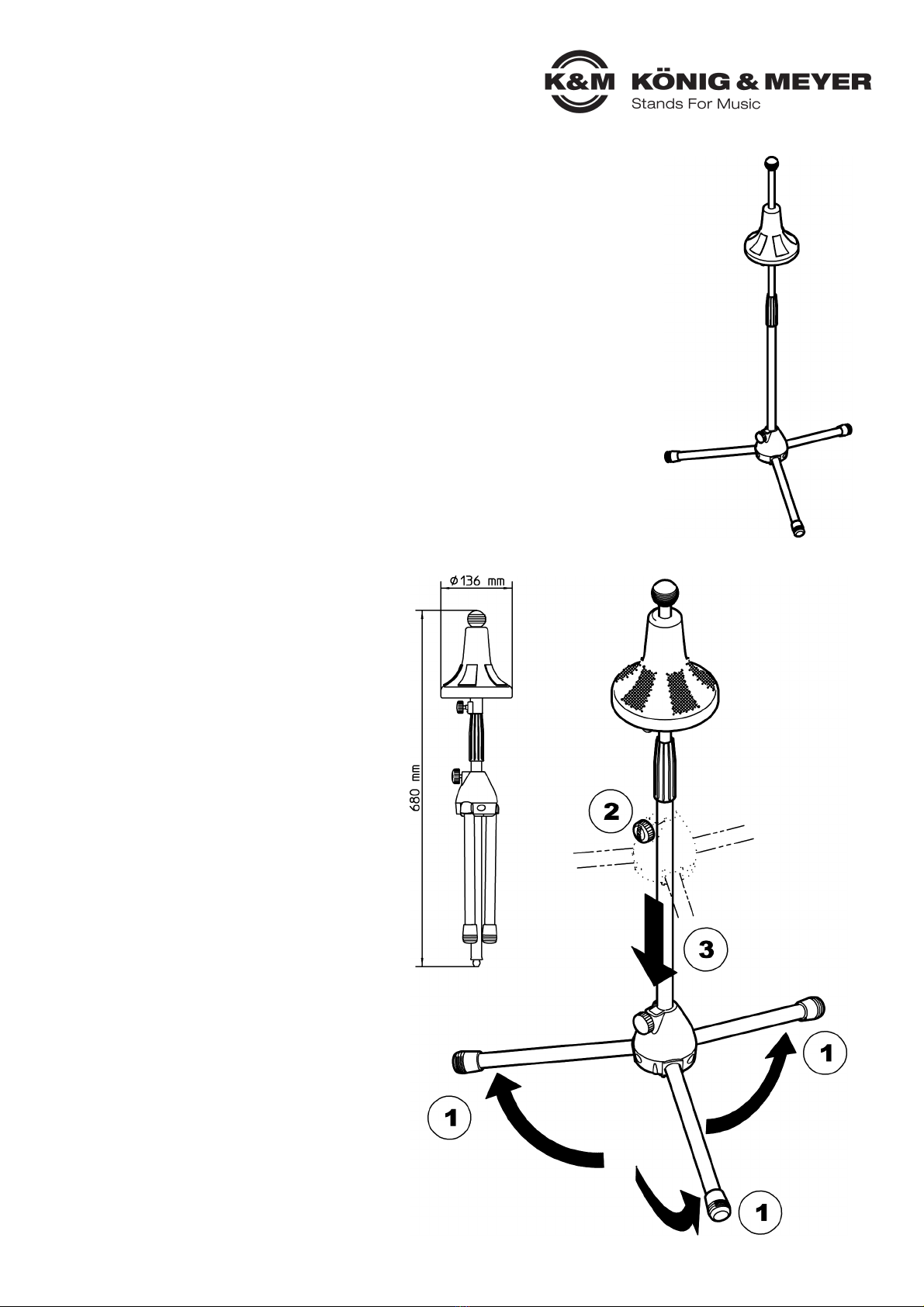

ASSEMBLY
The 14910 bass trombone stand is very easy to set up.
All the components are pre-assembled.
1Extend the legs
2Loosen the pedestal knob
3Move the pedestal down until the stop position is
3reached, re-tighten knob.
Thank you for choosing this product. These instructions contain information
about the installation and use of the stand. We suggest you keep the instructions in a safe place
for later use.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
14910-013-55 Rev.01 03-80-215-00 12/12

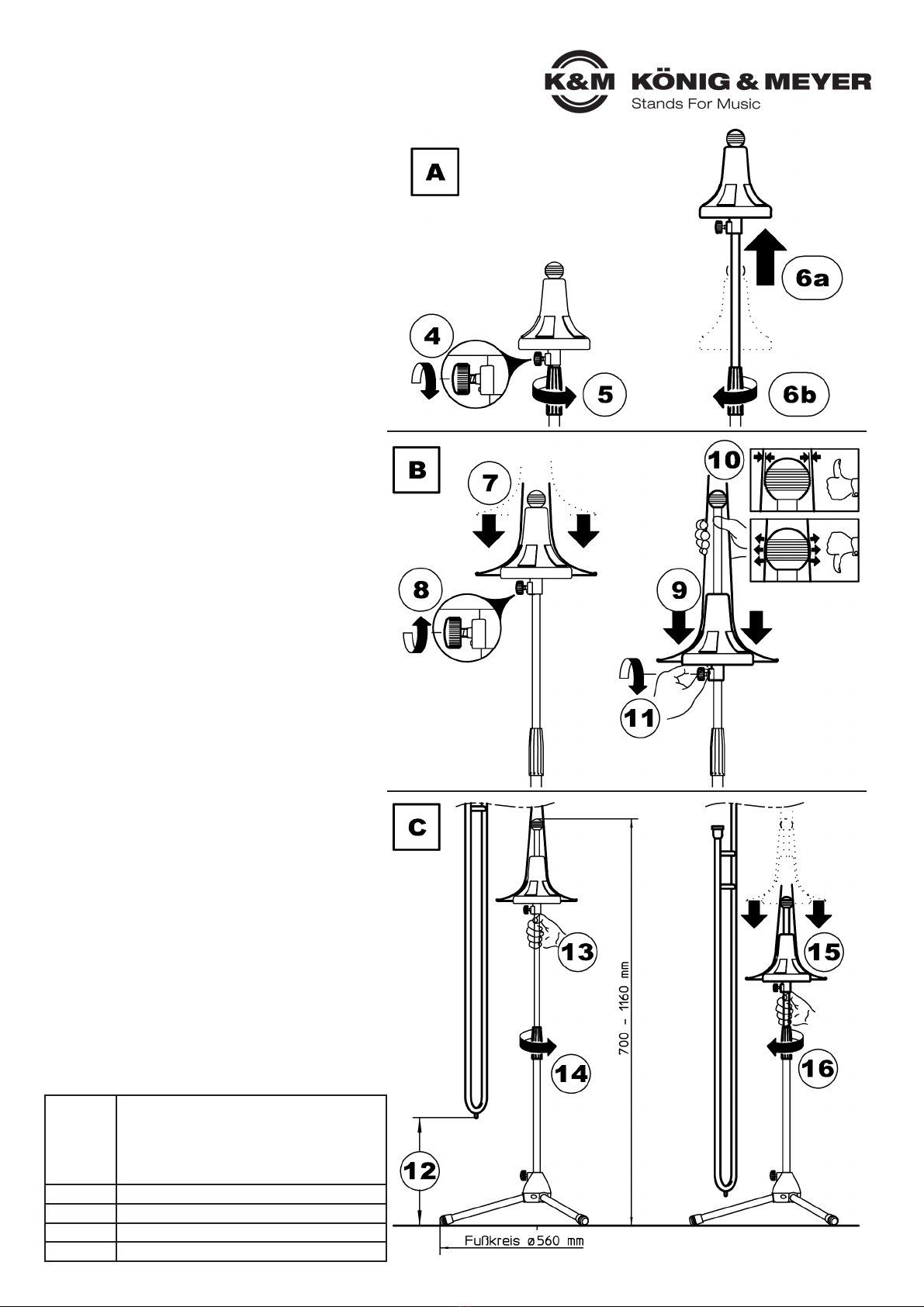

USER INSTRUCTIONS
TO PLACE THE INSTRUMENT ON THE STAND
AFIRST ADJUST THE STAND
4Ensure that the knurled knob under the cone is
4tightened.
5Loosen the sleeve grip
6Pull up the extension including the cone until
6almost entirely extended 6a and re-tighten the
6sleeve grip 6b
BPLACE THE INSTRUMENT ON THE HOLDER
7Position the bell of the instrument on the cone
7support while continuing to hold the instrument
7firmly with one hand
8Loosen the knurled knob with the other hand and
8continue to hold this too
9Now slowly move the cone support plus instrument
9down until...
10 ... the rubber ball fits comfortably in the bell funnel
NOTE: the cone support takes the weight of the
NOTE: trombone whereas the rubber ball is merely to
NOTE: aid positioning
11 Fix the position by tightening the knurled knob
CTO ADJUST THE HEIGHT OF THE STAND
12 If the trombone slide is too far from the ground, we
12 recommend lowering the extension slightly.
13 To do this take hold of the extension under the
13 cone...
14 Release the sleeve grip with the other hand...
15 Allow the extension to retract slowly...
16 ...and retighten the sleeve grip
You will now have a lower centre of gravity and a
more stable stand.
MAINTENANCE, CARE
- be aware of the danger of pinching or knocking
-when maintaining the stand.
- to clean the stand use a slightly damp cloth and
-non-abrasive cleaning agent.
FAULTS (F) & CORRECTION (C)
F: Stand wobbles
C: Check the ground, tighten the pedestal knob 2
C: If possible, retract the extension slightly C12-16
F: Instrument wobbles
C: Optimise the position of the instrument B7-11
SPECIFICATIONS
Material
Extension/screws: steel - powder coated/
zinc plated
Pedestal, sleeve grip: zinc casting
Floor protectors, rubber ball: TPE
Clamps, guides, grips: PA
Capacity Base trombone
Dimension Footprint: 560 mm, height: 700-1160 mm
Pack size 680 x ø136 mm
Weight 2,1 kg
