Konig & Meyer 19722 Bedienungsanleitung

AUFSTELLANLEITUNG

19722 iPad-Halter

- Flexibel und stabil! Ihr iPad wird wunderbar in Szene gesetzt.

- Die Halterung garantiert eine effektive und sichere Montage des iPad.

- Gleichermaßen geeignet für Bühne, Heim und Studio.

- Mit großzügig dimensionierter Klemmung für sicheren Halt an Rohren bis zu ø 30 mm.

- Das iPad wird ganz einfach in die speziell angepasste Aufnahmeplatte eingeclipst.

- Mit Verstellmöglichkeiten die keine Wünsche offen lassen:

-Neigungswinkel - Ausrichtung - Hoch- oder Querformat sind stufenlos einstellbar

SICHERHEITSHINWEISE

- passend für iPad 2., 3. oder 4. Generation,

-nicht geeignet für iPad 1. Generation

- geeignete Stative verwenden - das setzt voraus:

-Standfestigkeit, Tragkraft, Rohr-ø bis max. 30 mm

-z.B. K&M-Stative 118/1, 11888, 11889, 199,

-200, 21020, 21090, 210/6, 210/8 etc.

- das iPad sorgfältig in die Aufnahmeplatte

-einclipsen und auf sicheren Sitz prüfen

- Halterung umsichtig handhaben;

-v.a. bei Änderungen der Einstellungen

-(Neigung, Format und Ausrichtung) ist auf

-sicheren Halt des iPads zu achten

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau

und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

Material

Schwenkgelenk, Aufnahmeplatte: Polyamid (PA-6)

Haltearm, Schrauben, Muttern, Scheiben, Federn: Stahl

Klammer: Aluminiumprofil

Traglast iPad 2., 3. oder 4. Generation

Maße Aufnahmeplatte: 252,1 x 195,4 mm

Karton: 300 x 102 x 230 mm

Gewicht netto 0,8 kg, brutto 1,14 kg

BENUTZERHINWEISE / FUNKTIONEN / ABMESSUNGEN

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Halterung wackelt

F: B: Verschraubungen prüfen und ggf. nachziehen

F: iPad sitzt nicht richtig

F: B: iPad korrekt einlegen und dabei hörbar einrasten lassen 4

F: B: ACHTUNG! Nicht für iPad 1. Generation geeignet

Die Platzierung des iPad-Halters ist sehr einfach.

Voraussetzung ist ein geeignetes Stativ

(s.o. SICHERHEITSHINWEISE)

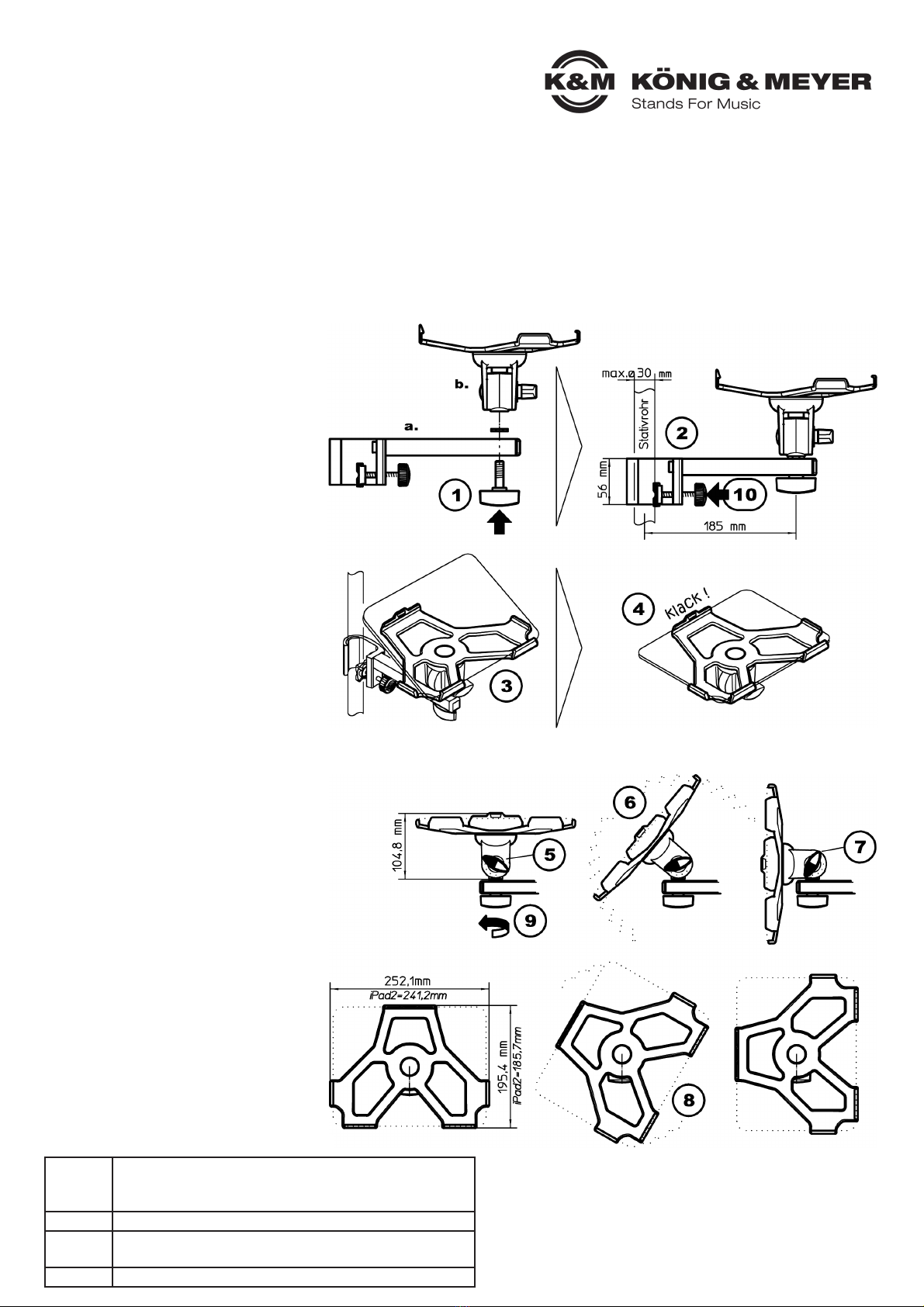

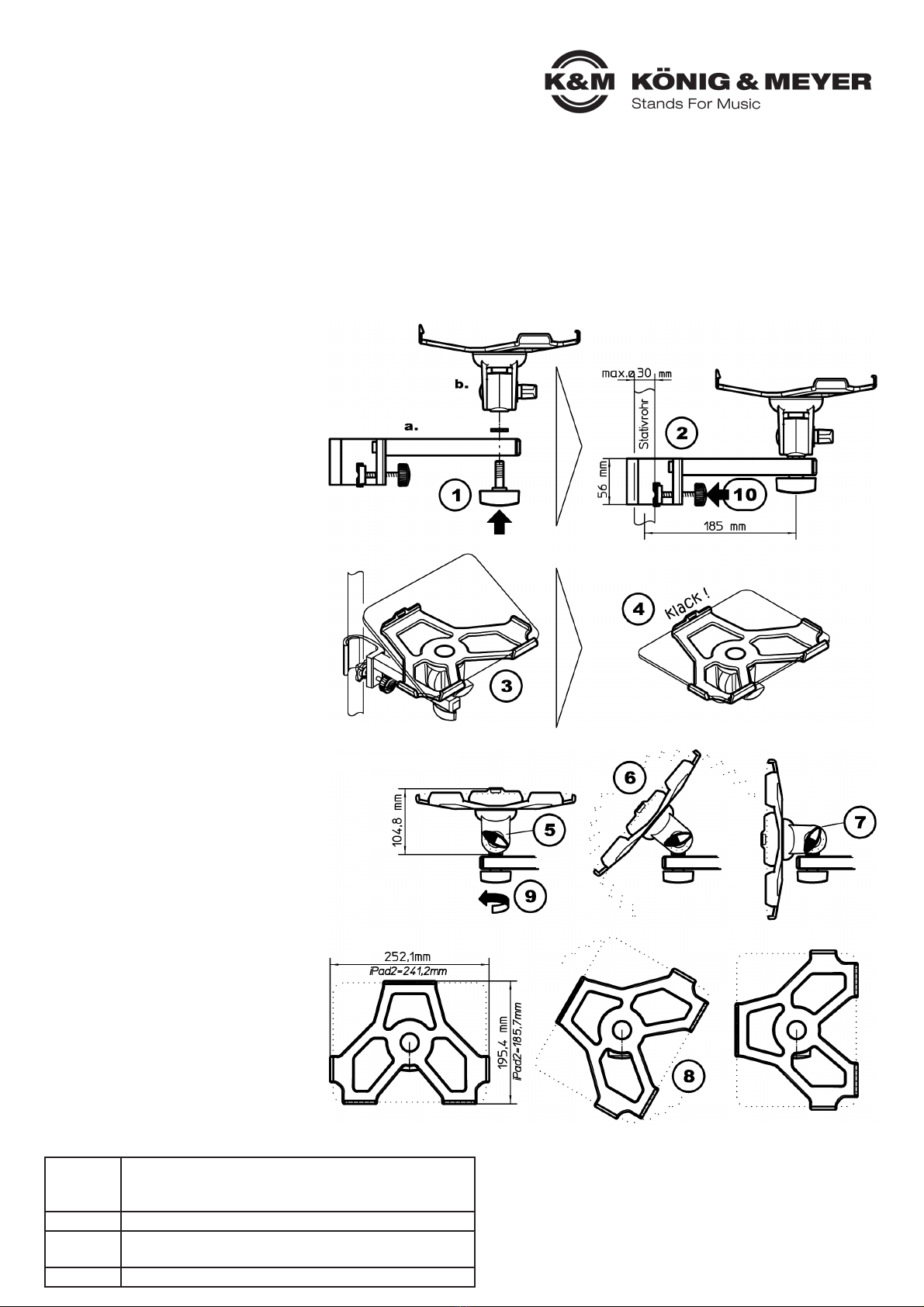

1Der Halter besteht aus zwei Baugruppen:

1a. Haltearm mit der Klammer,

1b. iPad Halteplatte mit Gelenkverbindung.

1Beide Teile werden mittels Flügelschraube

1miteinander verbunden

2Die Klammer wird um das Rohr gelegt und

dann mit der Schraube 10 fixiert

3iPad zunächst in Halterung einlegen und ...

4anschließend einclipsen

TECHNISCHE DATEN / SPEZIFIKATION

Der iPad-Halter kann in Format und Neigung verstellt werden.

Das iPad muss nicht aus der Aufnahmeplatte entnommen werden.

NEIGUNG

Das iPad kann zwischen senkrechter und waagerechter

Endstellung in jeder Position fixiert werden.

5iPad halten und Flügelmutter etwas lösen

6iPad neigen wie gewünscht und

7Flügelmutter wieder festziehen

FORMAT

Die Halterung verfügt über eine 90°-Verdrehfunktion.

8Aufnahmeplatte nehmen und ins Quer- bzw.

8Hochformat drehen - oder in die Schräge!

8Unsichtbare Anschläge in der Halterung be-

8grenzen die Verdrehung.

AUSRICHTUNG

19Flügelschraube leicht lösen, iPad-Halter

19 drehen, Flügelschraube wieder festdrehen

10 Halterung festhalten, Klemmschraube lösen,

10 Haltearm in gewünschte Richtung drehen,

10 Klemmschraube wieder festziehen.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

19722-000-55 Rev.12 03-80-139-00 6/13

MOUNTING INSTRUCTIONS

19722 iPad holder

- Flexible and stable! Put your iPad at centre stage.

- The holder is an effective and secure bracket for holding your iPad.

- Suitable for the stage, home and studio.

- The generously dimensioned clamp is fits tube sections max. ø 30 mm.

- The iPad is simply clipped into the special cradle.

- Adjustment options:

-angle of inclination - direction - vertical or horizontal format can all be freely adjusted

SAFETY INSTRUCTIONS

- suitable for iPad 2nd, 3rd or 4th Generation,

-not suitable for iPad 1st Generation

- use a suitable stand - one that is stable, right for

-the weight and with a max. tube section of 30 mm,

-e.g. K&M stands 118/1 ff, 11888, 11889, 199, 200,

-21020, 21090, 210/6, 210/8, etc.

- clip the iPad carefully into the cradle and check it

-is held correctly

- handle the holder carefully when changing

-the position of the iPad (tilt, format or

-direction), and make sure the iPad is

-safely clipped in the cradle

Thank you for choosing this product. This instruction manual informs you about the important steps to set up an handle the product.

We recommend to keep the manual in a separate place for a possible later use.

Material

articulated joint, cradle: polyamide (PA-6)

holding arm, screws, nuts, discs, springs: steel

clamp: aluminium profile

Max. load iPad 2nd, 3rd or 4th Generation

Size cradle: 252.1 x 195.4 mm

box: 300 x 102 x 230 mm

Gewicht net 0.8 kg, gross 1.14 kg

USER GUIDE / FUNCTIONS / DIMENSIONS

(FF) FAULT FINDING and (R) REPAIR

FF: Holder wobbles

FF: R: Check tightness of the screws and tighten if necessary

FF: iPad is not held correctly

FF: R: Place the iPad in the cradle correctly while listening

FF: R: for the audible "click" in place 4

FF: R: NOTE! Not suitable for iPad 1st Generation

Setting up the iPad holder is very easy.

A suitable stand is required

(see SAFETY INSTRUCTIONS above)

1The holder consists of two components:

1a. Holding arm with clamp,

1b. iPad cradle with an articulated connector.

1The two components are joined together with

1a wing bolt

2The clamp is placed around the tube section

2and then fixed in position using the screw 10

3Place the iPad in the cradle and ...

4clip in place

TECHNICAL DATA

The tilt, format and direction of the iPad holder can be adjusted.

There is no need to remove the iPad from the cradle when

repositioning – as long as you take sufficient care.

TILT

The iPad can be positioned to any angle between

horizontal and vertical.

5Take hold of the iPad and loosen the wing nut slightly

6Move the iPad into the required position and

7tighten the wind nut again

FORMAT

The holder can be turned 90 °.

8Take hold of the cradle and move

8it horizontally or vertically or diagonally!

8Invisible stoppers in the cradle restrict twisting

DIRECTION

19Loosen the wing nut slightly, turn the

19 iPad holder, re-tighten the wing nut

10 Hold the cradle, loosen the clamp screw,

10 turn the holding arm to the required direction,

10 tighten the clamp screw.
