SICHERHEITSHINWEISE

- Für ordnungsgemäße Befestigung am »Spider Pro«

- bitte die Aufbauanleitung beachten.

- Ebenfalls Sicherheitsanweisungen der Aufbauanleitung

- des »Spider Pro« beachten.

- Laptops an den vorderen Anschlägen platzieren.

- Beide Auflagen müssen die gleiche Neigung aufweisen.

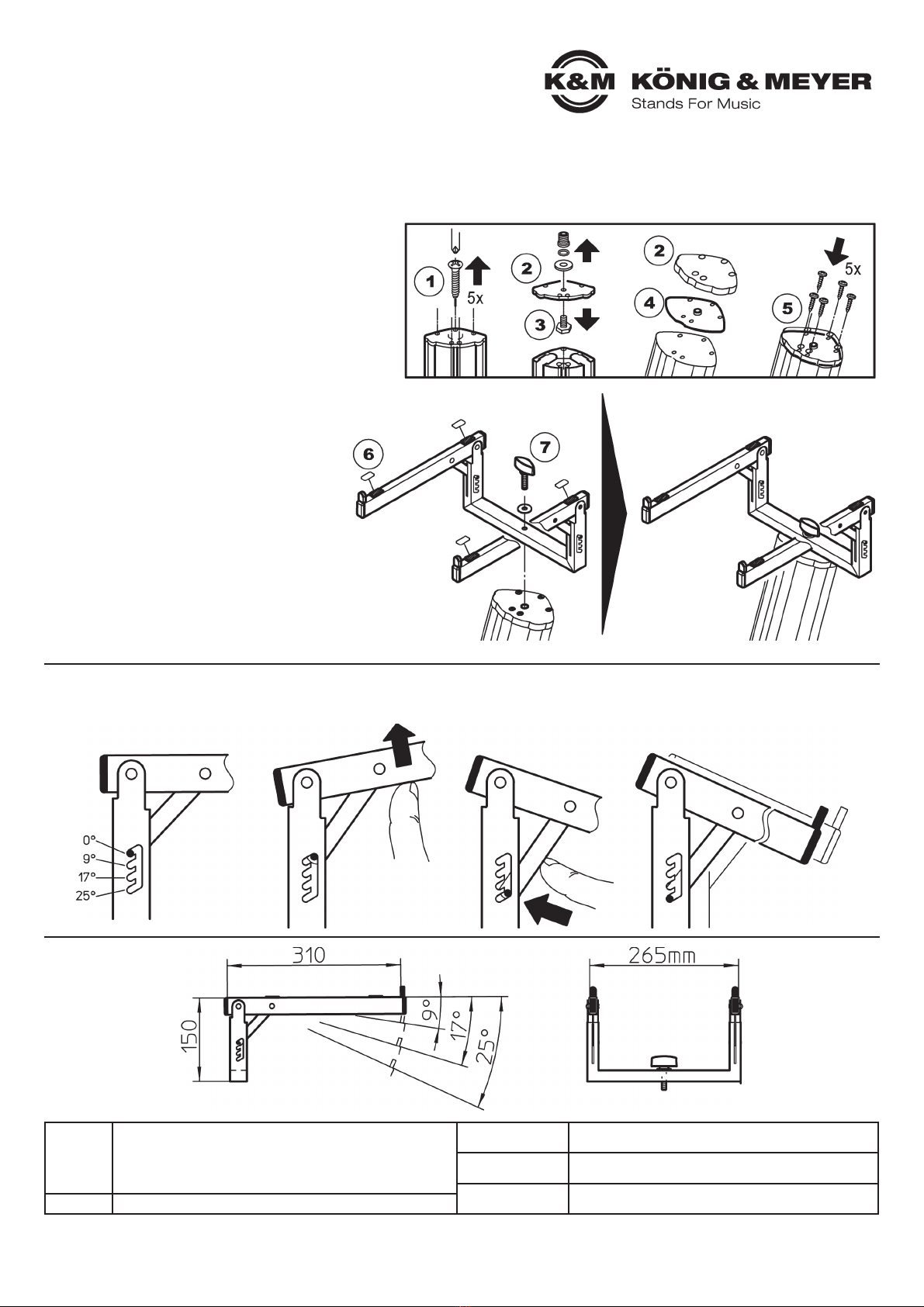

AUFSTELLANLEITUNG

- Zunächst den Deckel des »Spider Pro« vorbereiten:

- - dazu die 5 Schrauben 1herausdrehen,

- - Deckel 2abnehmen und Gewindebolzen 3entnehmen.

- Abdeckblech 4in den Deckel 2einlegen und beide

- Teile wieder mit dem »Spider Pro« verschrauben 5.

- Laptopablage mittels Klemmschraube M8 7und

- zwischenliegender U-Scheibe mit dem Deckel verschrauben.

- Die vier Gummiauflagen 6an den entsprechenden

- Stellen des Auflagerohrs aufkleben.

Die Demontage erfolgt in umgekehrter Reihenfolge.

EINSTELLEN DER NEIGUNG

ABMESSUNGEN

18868 Laptopablage

- passend zum 18860 »Spider Pro« und 18840 »Baby Spider Pro«

- stabil, flexibel und praktisch

- neigbar in 4 Stufen

- Tragkraft: max. 8 kg

Vielen Dank, daß Sie sich für dieses Produkt entschieden

haben. Diese Anleitung informiert Sie über alle wichtigen

Schritte bei Aufbau und Handhabung. Wir empfehlen, sie

auch für den späteren Gebrauch aufzubewahren.

Material

Rohre: Stahl, schwarz gepulvert

Kappen, Griffe, Füsse: PA, PE, TPE

Gewinde, Bolzen, Streben: Stahl, verzinkt, vernickelt

Traglast Laptops, Notebooks

Auflage Breite: 565 mm, Tiefe: 310 mm

Packmaße, kg B x T x H: 275 x 325 x 150 mm; 1,3 kg

Karton, kg B x T x H: 360 x 330 x 160 mm; 1,9 kg

A. Winkel: eben, 9°, 17° und 25° B.1 Arm etwas anheben bis der

B.1 Bolzen sich im senkrechten

B.1 Schlitz befindet.

B.2 Bolzen in gewünschten

B.2 schrägen Schlitz einführen.

B.3 Zweiten Arm in gleicher

B.3 Neigung positionieren

TECHNISCHE DATEN

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

18868-000-55 Rev.05 / 18868-000-81 Rev.06 03-80-124-00 6/16

SAFETY NOTES

- For correct attachment to the »Spider Pro«

- please note the assembly instructions.

- Also note the safety notes from the assembly

- instructions of the »Spider Pro«.

- Position the laptop close to the front stop.

- Both arms must have the same inclination.

SET-UP

- First, prepare the cover plate of the »Spider Pro«:

- - for this purpose unscrew the five screws 1,

- - remove cover plate 2and detach threaded bolt 3.

- Insert steel plate 4into cover plate 2and screw-on 5

- both parts again with the »Spider Pro«.

- Screw the laptop rest on the cover plate by using

- clamping screw M8 7and interposed washer.

- Glue the four rubber pads 6at the corresponding

- points of the support tube.

Disassembly is performed in reverse order.

ADJUSTING THE ANGLE

DIMENSIONS

18868 Laptop rest

- suitable for 18860 »Spider Pro« and 18840 »Baby Spider Pro«

- stable, flexible and practical

- tiltable in four positions

- load capacity: max. 8 kg

Thank you for choosing this product. This instruction

manual informs you about the important steps to set up

and handle the products. We recommend to keep the

manual in a separate place for a possible later use.

Material

Tubes: steel, black powder coating

Caps, grips, feet: PA, PE, TPE

Threads, bolts, struts: steel, galvanized, nickel plated

Load Laptops, Notebooks

Rest Width: 565 mm, Depth: 310 mm

Pack size, kg W x D x H: 275 x 325 x 150 mm; 1.3 kg

Box, kg W x D x H: 360 x 330 x 160 mm; 1.9 kg

A. Angle - even, 9°, 17° and 25° B.1 Lift up the support arm until

B.1 the bolt clicks into the

B.1 vertical slot.

B.2 Place the bolt into the

B.2 desired vertical slot.

B.3 Place the second

B.3 support arm in the

B.3 same position.

TECHNICAL DATA
