Konig & Meyer 24624 Bedienungsanleitung
24624 Leuchtenstativ
Nutzungsinformation
Bestimmungsgemäße Verwendung
Das Leuchtenstativ dient zur Aufnahme und zum Heben von Leuchten in der Veranstaltungstechnik
und Produktionsbereichen mit einem Gewicht von maximal 18 kg. Mit Hilfe der integrierten Ge-
windebuchse M10 können Leuchten oder Traversen direkt mit dem Leuchtenstativ verschraubt
werden. Durch die Spannschelle mit Klapphaken ist ein schnelles und einfaches verstellen der
Höhe in fünf Schritten möglich. Dank der flachen Sockelplatte mit Tragegriff kann das Stativ leicht
transportiert und bei geringem Platzbedarf verwendet werden. Die Kabelöffnung mit Kanten-
schutz ermöglicht das Verlegen der Kabel unter der Sockelplatte.
Vorhersehbare Fehlanwendung
Während der Verwendung darf die Klemmschraube bzw. Verschraubung zwischen Sockel und
Rohrkombination nicht geöffnet werden. Die Tragfähigkeit des Statives muss beachtet werden.
Allgemeines
uDas Leuchtenstativ muss auf einen ebenen und tragfähigen Untergrund aufgestellt werden.
uDie Tragfähigkeit des Leuchtenstatives darf nicht überschritten werden.
uDas Leuchtenstativ nicht in Fluchtwege oder öffentlich zugängliche Flächen aufstellen.
uDas Leuchtenstativ vor Witterungseinflüsse schützen. Das Leuchtenstativ ist nicht für den
udauerhaften Betrieb im Außenbereich ausgelegt.
uDas Leuchtenstativ bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht mehr ver-
uwenden.
uDurch die Installationshöhe besteht Gefahr durch herabfallende Teile.
uDurch Umfallen oder Herabfallen des Leuchtenstatives können Personen und Sach-
uschäden entstehen.
uDurch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
uDer Nutzer muss körperlich und fachlich geeignet sein.
uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzube-
uwahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:
uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und
uMontagehinweise.
uUngeeignete oder nicht bestimmungsgemäße Anwendung.
uFehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.
uNatürliche Abnutzung.
uNachlässiger Umgang.
uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
uEinwirkung von Teilen fremder Herkunft.
uVerwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne
Genehmigung des Herstellers untersagt.
Technische Daten
Material
Grundrohr, Auszugsrohr, Klapphaken, Gewindebuchse, Sockelplatte,
Schlossschrauben: Stahl pulverbeschichtet, schwarz
Schrauben, Gewindebolzen, -buchse, U-Scheibe, Mutter: Stahl verzinkt
Spannschelle, Klemmschraube, Griffstück, Kabelschutzring: Kunststoff,
schwarz
Tragfähigkeit 18 kg
Bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte.
Maße und
Verstellbereich
Sockel: (B) 550 x (T) 550 x (H) 20 mm
Höhe: 1424 - 2424 mm
Verstellung: 5 x 200 mm
Rohrende: ø 35 mm/Gewindebuchse M10
Verpackung Packstück 1 von 2: (B) 1500 x (T) 115 x (H) 50 mm
Packstück 2 von 2: (B) 653 x (T) 653 x (H) 30 mm
Gewicht 17,5 (Sockel 14 kg)
Montage
!Beim Aufstecken der Leuchte/Traverse besteht Quetschgefahr zwischen den Komponenten!
!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen!
!Durch die Lage der Leuchte/Traverse besteht eine Gefahr durch herabfallende Teile!

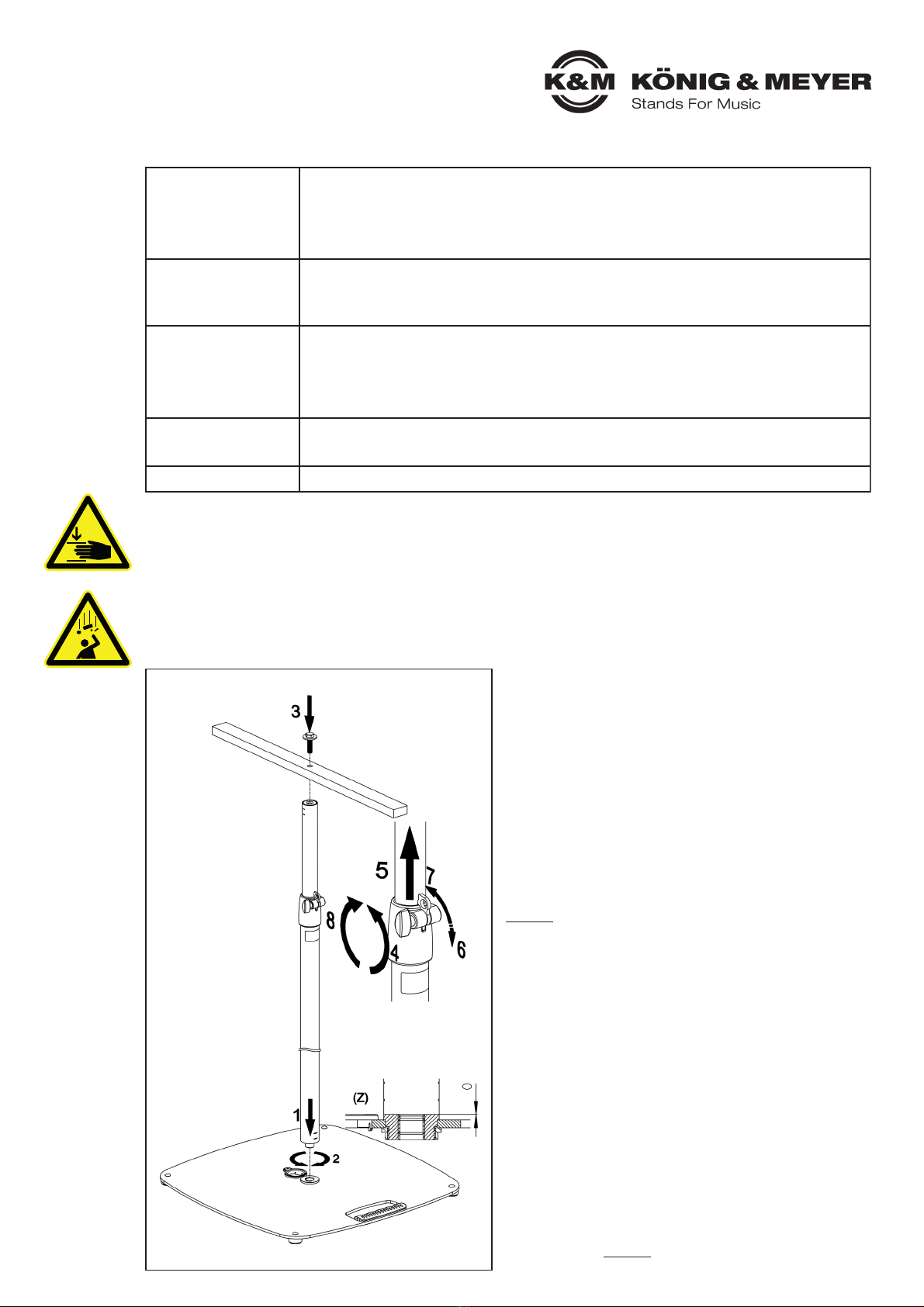

1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen
Das Leuchtenstativ kommt in 2 Packstücken. Rohrkombination und Sockel.
2.) Rohrkombination auf Sockel montieren.
Rohrkombination auf Sockel aufsetzen 1und
komplett in in diesen einschrauben 2.
3.) Leuchte/Traverse auf dem Distanzrohr mon-
tieren.
Die Rohrkombination ist fest mit dem Sockel
verschraubt und liegt flächig an ihr an Z.
Das Auszugsrohr befindet sich in der
unteren Endlage.
Traverse/Leuchte 3aufsetzen. Diese werden mit
einer Schraube M10 auf dem Distanzrohr befestigt.
HINWEIS: Aufsetzen und Ausfahren der Last
muss durch fachlich und körperlich geeignetes
Personal erfolgen. Durch eine zweite Person
können diese Vorgänge erheblich erleichtert wer-
den. Zum Tragen der Sockelplatte den dafür vor-
gesehenen Tragegriff verwenden.
4.) Einstellen der Höhe
Klemmmutter an Spannschelle lösen 4. Auszugs-
rohr anheben 5, hierbei entriegelt der Klapp-
haken automatisch 6und verbleibt in dieser
Position. Wenn die gewünschte Höhe erreicht ist,
muss der Klapphaken in die dafür vorgesehene
Aussparung gedrückt werden 7. Der Klapphaken
muss an dem Auszugsrohr anliegen, dadurch
wird das Auszugsrohr gegen Absenken gesichert.
Klemmmutter handfest anziehen 8.
HINWEIS beachten.
Störung und Fehlersuche
Störung/Ursache Prüfen/Behebung
Leuchtenstativ wackelt
● Standsicherheit des Leuchtenstatives prüfen.
● Schraubverbindung zwischen Sockel und Rohrkombination
●sowie Klemmmutter SW40 prüfen, gegebenenfalls nachziehen.
Auszugsrohr fährt unter
Last ein
● Klapphaken einrasten.
● Klemmschrauben nachziehen.
Wartung, Reinigung und Instandsetzung
uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.
uReinigung: Zum Reinigen des Leuchtenstatives ein leicht befeuchtetes Tuch benutzen.
uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen
uSchäden an Oberfläche und Lack.
uInstandsetzen: Auftretende Schäden sofort beheben und Leuchtenstativ nicht weiter be-
unutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen
uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über
uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild
ufinden, zu einem entsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder
udefekten Teile nachbestellen.

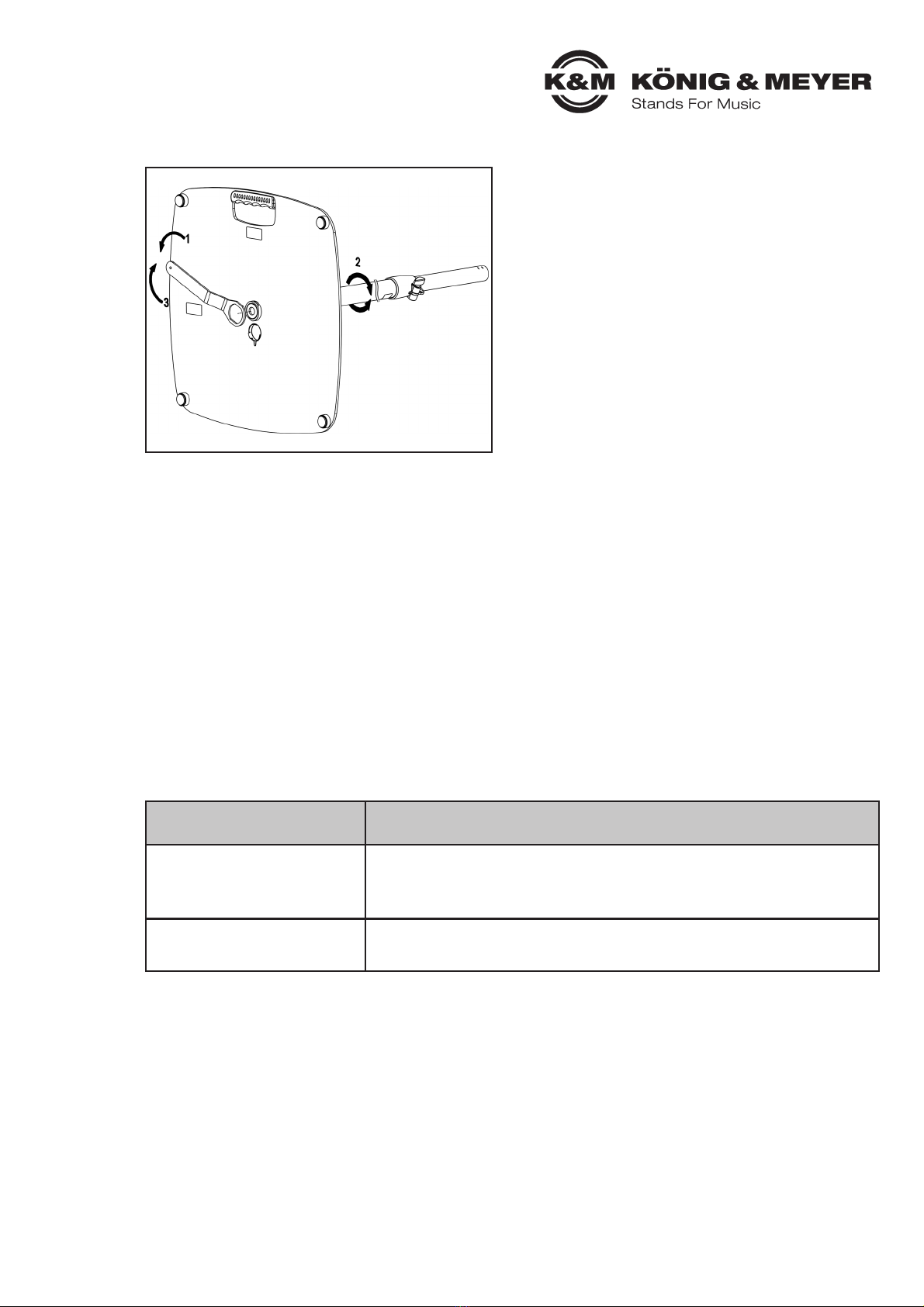

5.) Ausrichten der Rohrkombination
Nach der Montage 2.) kann es sein, dass die
Klemmschraube oder Klapphaken in eine uner-
wünschte Richtung zeigen. Dies kann wie folgt
korrigiert werde. Klemmmutter SW40 an der Un-
terseite der Sockelplatte lösen 1, passender
Schlüssel K&M 26702. Rohrkombination in die
gewünschte Position ausrichten 2und Klemm-
mutter wieder fest anziehen 3.
Lagerung, Entsorgung
Lagern Sie das Leuchtenstativ an einem trockenen Ort.
Führen Sie zerlegte Bestandteile der Wiederverwertung zu:
uVerschrotten Sie alle Komponenten aus Metall.
uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung
ubzw. Recycling zu.
uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie
udiese gemäß den örtlichen Bestimmungen.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Telefon: 09342/8060
Telefax: 09342/806-150
Web: www.k-m.de
24624-023-55/76 Rev.01 03-80-833-00 3/23
24624 Lighting stand
Information for use
Intended use
The lighting stand is used to hold and lift lights in event technology and production areas with a
maximum weight of 18 kg. The integrated M10 threaded bushing can be used to screw lights or
trusses directly together with the lighting stand. The tension clamp with safety hook allows for
fast, simple height adjustment in five steps. The flat base plate with carrying handle makes the
stand easy to transport, with compact space requirements. The cable opening with edge prot-
ection allows cables to be placed under the base plate.
Foreseeable misapplication
Clamping screw or screw connection between base and rod combination must not be opened
during use. The load capacity of the stand must be observed.
General
uThe lighting stand must be placed on an even surface that can hold the weight involved.
uThe load capacity of the lighting stand used must not be exceeded.
uDo not set up the lighting stand in escape routes or areas accessible to the public.
uProtect the lighting stand from the effects of weather. The lighting stand is not designed for
upermanent outdoor operation.
uDo not use the lighting stand if it is visibly damaged or shows signs of wear.
uThe installation height creates a risk of falling parts.
uPersonal injury or property damage may occur if the lighting stand falls over or down.
uDue to the adjustability of the components, there is finger trap risk between the components.
uThe user should be physically fit and technically competent.
uThe usage information is an integral part of the product and should be kept for its service life
uor passed on to any subsequent owner or user.
Warranty
No warranty is given for damage caused by:
uNon-observance of the usage information and the "General safety and assembly instructions".
uUnsuitable or improper use.
uIncorrect installation or commissioning by the buyer or third parties.
uNatural wear and tear.
uCareless handling.
uImproper modifications or repair work by the buyer and third parties.
uImpact on components of foreign origin.
uUse of non-original spare parts.
Modifications, additions and conversions that may impair safety are prohibited without the manu-
facturer's approval.
Assembly
!When attaching the light/truss, there is a risk of crushing between the components!
!Due to the mobility of the components, there is a risk of crushing between them!
!Due to the position of the light/truss there is a risk of falling parts!
1.) Unpack and check item for damage and completeness
The lighting stand comes in 2 packages. Rod combination and base.
2.) Attach the rod combination to the base.
Set the rod combination on the base 1and screw
fully into the base 2.
3.) Place the light/truss on the distance rod.
The rod combination is firmly screwed onto the
base and lies flush up against it Z.
The extension tube is in the lower end
position.
Set the truss/light 3in place. These items are at-
tached to the distance rod using an M10 screw.
NOTE: The load must be set up and extended by
personnel with appropriate skill and physical
strength. A second person can make these pro-
cedures significantly easier. Use the carrying
handle designed for this purpose to carry the
base plate.
4.) Setting the height
Release the lock nut on the tension clamp 4. Lift
the extension tube 5, which automatically unlocks
the safety hook 6so it stays in this position. Once
the desired height is reached, the safety hook
must be pressed into the indentation provided for
it 7. The safety hook must lie against the exten-
sion tube, which keeps the extension tube from
sliding down. Screw the lock nut so it is hand-
tight 8.
Observe the NOTE.
Technical data
Material
Base rod, extension tube, safety hook, threaded bushing, base plate,
carriage bolts: steel, powder-coated, black
Screws, threaded bolt, threaded bushing, washer, nut: steel, galvanized
Tension clamp, clamping screw, grip, cable protection ring: plastic, black
Load capacity
18 kg
If load is centered, equipment is on a horizontal surface and there are no
lateral forces.
Dimensions and
adjustment range
Base: (W) 550 x (D) 550 x (H) 20 mm
Height: 1424 - 2424 mm
Adjustment range: 5 x 200 mm
Tube end: diameter 35 mm/threaded bushing M10
Packing Package 1 of 2: (W) 1500 x (D) 115 x (H) 50 mm
Package 2 of 2: (W) 653 x (D) 653 x (H) 30 mm
Weight 17.5 kg (Base 14 kg)
5.) Align the rod combination
After assembly 2.), the clamping screw or safety
hook may point in an undesired direction. This
can be corrected as follows. Loosen the SW40
lock nut on the underside of the base plate 1;
suitable wrench: K&M 26702. Align the rod com-
bination in the desired position 2and re-tighten
the lock nut 3.
Fault and troubleshooting
Fault/cause Check/Remedy
Sound system wobbles
● Check the stability of the sound system.
● Check screw connection between the base and rod combi-
●nation and the SW40 lock nut and tighten if necessary.
Extension tube slides in
under a load
● Secure the safety hook in place.
● Tighten the clamping screws.
Maintenance, cleaning and repair
uMaintenance: Regularly check that the screw connection is tight.
uCleaning: Use a slightly damp cloth to clean the lighting stand. Do not use chlorinated or
uabrasive cleaning agents. These will cause damage to the surface and varnish.
uRepair: Repair any damage immediately and stop using the lighting stand. Repair work may
uonly be carried out if you have the necessary knowledge. If any parts are missing, contact the
umanufacturer at www.k-m.de. Here you can find a corresponding spare parts list by entering
uthe article number on the type label. Use this page to reorder missing or damaged compo-
unents.
Storage, disposal
Store the lighting stand in a dry place.
Recycle disassembled components:
uScrape all components made of metal.
uRecycle or reuse all plastic, paper, and cardboard components.
uSort all other components according to material composition and dispose of them
uaccording to local regulations.
Contact information
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Germany
Telefon: +49 9342/8060
Telefax: +49 9342/806-150
Web: www.k-m.de
24624-023-55/76 Rev.01 03-80-833-00 3/23
Inhaltsverzeichnis
Sprachen:
Andere Konig & Meyer Rack & Stand Handbücher
Konig & Meyer
Konig & Meyer 12197 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 14130 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 17725 Handbuch
Konig & Meyer
Konig & Meyer 21339 Bedienungsanleitung
Konig & Meyer
Konig & Meyer Biobased Bedienungsanleitung
Konig & Meyer
Konig & Meyer 18868 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 12140 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 24173 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 24120 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 11905 Bedienungsanleitung
Konig & Meyer
Konig & Meyer Saxxy Bedienungsanleitung
Konig & Meyer
Konig & Meyer 26752 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 18818 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 18815 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 17550 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 17510 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 24150 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 18868 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 16085 Bedienungsanleitung
Konig & Meyer
Konig & Meyer 174 Bedienungsanleitung
Beliebte Rack & Stand Handbücher anderer Marken
Salamander
Salamander Acadia AC/W/L400/WH Bedienungsanleitung
Fohhn
Fohhn VAT-09 Benutzerhandbuch
ricoo
ricoo FS0522 Bedienungsanleitung
AMSOIL
AMSOIL BMK-22 Kurzanleitung
Kargo Master
Kargo Master 48220 Bedienungsanleitung
Milestone AV Technologies
Milestone AV Technologies SIMPLICITY SLF2 Bedienungsanleitung
