Konig & Meyer 80328 Bedienungsanleitung

Diese Montageanleitung bitte sorgfältig durchlesen!

SICHERHEITSHINWEISE

Die Sicherheit der Installation hängt ab von:

ALLGEMEIN

Vor Gebrauch Sichtprüfung vornehmen:

beschädigte Bauteile dürfen nicht eingesetzt

werden - bzw. erst nach einer qualifizierten

Reparatur oder nach einem Austausch.

RUNDTSOCKEL

Aufgrund der Schwere vorsichtig handhaben,

insbesondere nicht fallen lassen (Quetschgefahr).

MONTAGE

Auf feste Schraubverbindungen achten.

UNTERGRUND

Ständer nur auf geeigneten, d.h. ebenen und

tragfähigen Untergründen abstellen.

TRAGLAST

Nur für passende 500ml-Flaschen;

siehe oben TECHNISCHE DATEN.

UMGEBUNG

Negative äußere Einflüsse (Stöße, Herumzerren,

Erschütterungen, Wind, Nässe etc.) sind zu

vermeiden bzw. zu verhindern.

HANDHABUNG

Bei Richtungsänderungen der Spenderflasche stets

den kompletten Ständer drehen. Niemals das

Gewinde b.2 des Spenderhalters blösen.

MONTAGEANLEITUNG

Bitte Sichtprüfung vornehmen, ob alle Teile vollständig

vorhanden und soweit erkennbar in Ordnung sind.

Ebenfalls die erforderlichen Schlüssel zurechtlegen.

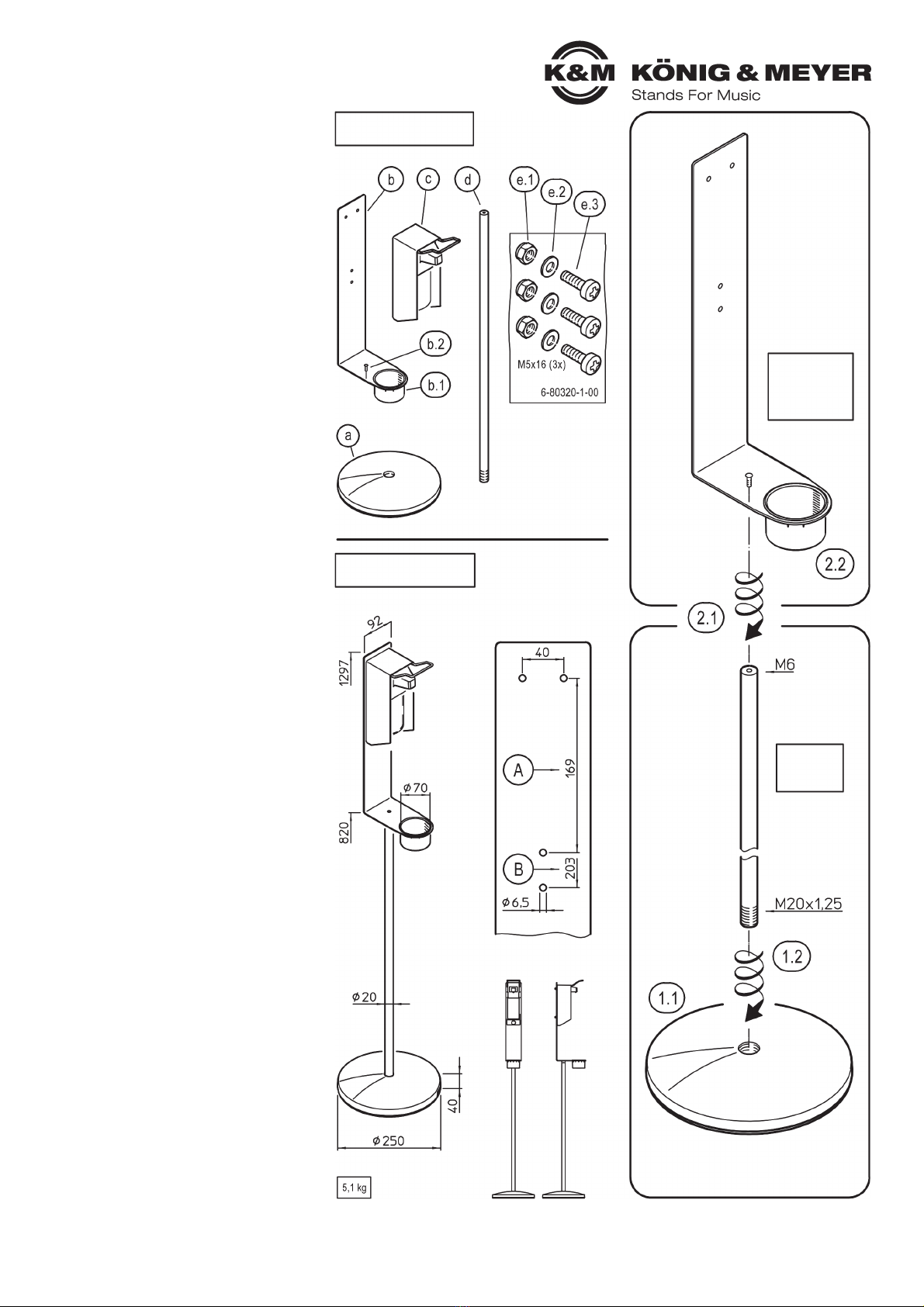

A. BESTANDTEILE

a.1 Rundsockel

b.1 Spenderhalter

b.1 Tropfschale ø 70 mm

b.2 Gewindebolzen M6

c.2 Ellbogenspender mit PET-Flasche

d.2 Grundrohr

Zubehörbeutel (6-80320-1-00)

e.1 Sicherungsmuttern M5-DIN985 (3x)

e.1 - Schlüssel SW8

e.2 U-Scheibe ø 5,3 mm (3x)

e.3 Linsenkopfschraube M5 x 16 mm (3x) - Kreuzschlitz Z2

B. ABMESSUNGEN

u.a. Lochbild für Spendermontage:

A. 40 x 169 mm (für 500 ml Fla. -Spender im Lieferumfang)

B. 40 x 203 mm (für 1000 ml-Fla. -Spender nicht im LU)

C. STATIV

1.1 Rundsockel (mit Gummiring) aauf den Boden legen,

1.2 Grundrohr dmit dem Außengewinde bis zum

1.2 Anschlag in den Rundsockel aeindrehen.

D. SPENDERHALTER und TROPFSCHALE

2.1 Gewindebolzen b.2 des Spenderhalters bbis zum

2.1 Anschlag in das Grundrohr deindrehen.

2.2 Die Tropfschale b.1 kann zur Reinigung

2.2 entnommen werden. Anschließend die Schale

2.2 von oben wieder in die Freimachung einpressen.

80328 Desinfektionsmittelständer

80328 inklusive Spender

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80328-000-55/76 Rev.01/Rev.04 03-79-926-00 10/20

A + B

Lochbild für

Spendermontage

A. BESTANDTEILE

B. ABMESSUNGEN

STATIV

SPENDER-

HALTER

TECHNISCHE DATEN

STATIV

- Höhe gesamt: 1280 mm

- Höhe Auflage: 820 mm

- Rundsockel: ø 275 x 41 mm

- Grundrohr: ø 20 x 800 mm

MATERIAL

- Sockel: Stahl, verzinkt, PA, TPE

- Grundrohr: Stahl

OBERFLÄCHE schwarz (-55), pulverbeschichtet

reinweiß (-76), pulverbeschichtet

SPENDERHALTER

- Lochbilder zur Montage von Spendern:

-a. 500 ml: 40 x 169 mm

-b. 1000 ml: 40 x 203 mm

- Tropfschale: ø 70 x 47 mm

MATERIAL

- Flaschenhalter: Stahl, Polyamid

- Gewinde: Stahl, Messing, Zink

OBERFLÄCHE schwarz (-55), pulverbeschichtet

reinweiß (-76), pulverbeschichtet

SPENDER

Ellbogenspender mit entnehmbarer PET-Flasche

- Abmessungen: B x T x H = 83 x 160 x 243 mm

- Flascheninhalt: Menge = 500 ml

MATERIAL Alu, Stahl, ABS, PET

GEWICHT gesamt: 5,1 kg

MONTAGEANLEITUNG

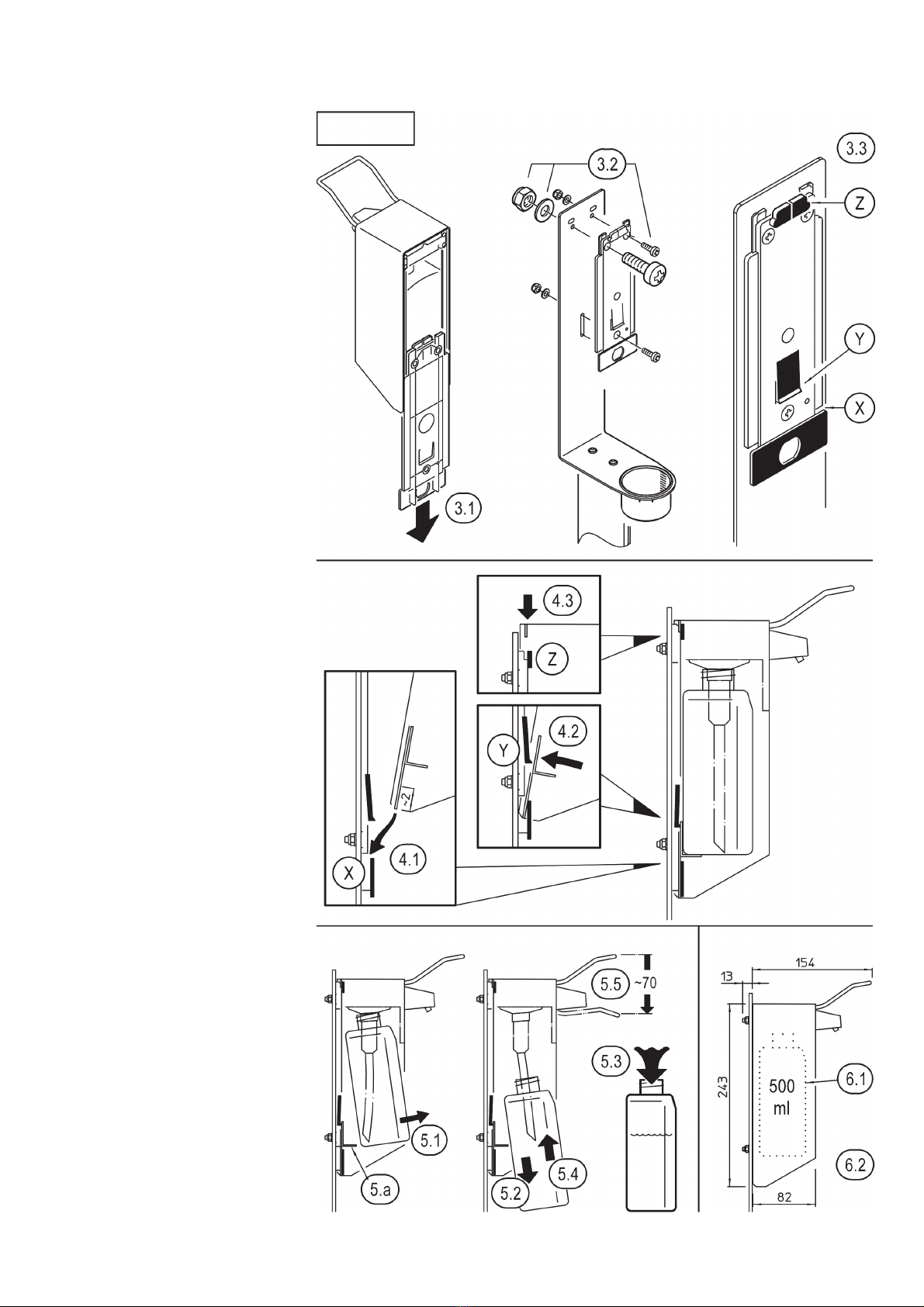

E. SPENDER

3 - MONTAGE der SPENDERRÜCKWAND

3.1 Weiße Rückwand vom Spendergehäuse abziehen...

3.2 ...und diese an den Spenderhalter schrauben mit:

3.2 - e.1 Sicherungsmuttern M5 / SW8 (DIN985)

3.2 - e.2 U-Scheiben ø 5,3 mm

3.2 - e.3 Schrauben M5 x 16 mm (Kreuzschlitz Z2)

3.3 Die Rückwand verfügt über drei Stellen die das

3.3 Spendergehäuse fixieren:

3.3 X- Schlitz: nimmt rechte und linke Schiene auf

3.3 Y- Nase: drückt gegen die Gehäuserückwand

3.3 Z- Zapfen: taucht in obere quer liegende Schiene

4 - EINHÄNGEN des SPENDERGEHÄUSES

4.1 Gehäuse ansetzen und seitliche Schienen ca. 2 cm

4.1 in die Schlitze Xder weißen Rückwand schieben

4.2 Gehäuse nun bis zum Anschlag gegen die

4.2 Nase Yder Rückwand drücken und...

4.3 ...sogleich nach unten schieben bis die obere quer

4.3 verlaufende Schiene hinter dem Zapfen Zder

4.3 Rückwand festsitzt

5 - HANDHABUNG der PET-FLASCHE

5.1 Flasche unten fassen und nach vorne ziehen bis

5.1 sie nicht mehr auf dem Haltewinkel 5.a aufsitzt.

5.2 Flasche langsam nach unten ziehen bis der

5.2 Saugschlauch nicht mehr eintaucht.

5.3 Flasche nun befüllen mit geeignetem Inhalt:

5.3 - Gel, - Desinfektion, - Seife, - Shampoo

5.4 Einbau der Flasche: Saugschlauch eintauchen

5.4 lassen, Flasche nach oben schieben, auf Halte-

5.4 winkel 5.a absetzen und an Rückwand drücken

5.5 Bügel mit Finger, Hand oder Ellenbogen ca. 70 mm

5.5 nach unten drücken und Füllmittel mit der anderen

5.5 Hand auffangen.

6 - SPENDER - ABMESSUNGEN

6.1 Geeignet für 500 ml-Flaschen

6.2 Breite: 84 mm

INFORMATIONEN

HINWEIS: Bei Stativ, Spenderhalter und Spender

HINWEIS: handelt es sich nicht um medizinisch

HINWEIS: zertifizierte Produkte.

- Negative Auswirkungen des Desinfektionsmittels

-auf das Produkt (Oberflächen, Material) sind uns

-nicht bekannt.

- Gleichwohl empfehlen wir, mögliche Rückstände

-des Desinfektionsmittels stets zu entfernen, um

-evtl. Schäden zu vermeiden und Sie so lange

-Freude am Produkt haben.

- Zur Reinigung ein leicht feuchtes Tuch und

-nicht scheuerndes Reinigungsmittel benutzen.

Breite:

84 mm

5. Handhabung der Desinfektionsmittelflasche 6. Spender - Abmessungen

4. Einhängen

4. des Spender-

4. gehäuses

3. Montage der Spenderrückwand

E. SPENDER

Spendergehäuses

Please read these assembly instructions carefully!

SAFETY INSTRUCTIONS

The safety of the stand depends on the:

GENERAL

Perform visual inspection before use:

Damaged components must not be used

- or only after a qualified repair or after

an exchange.

ROUND BASE

Handle with care due to the heaviness, in particular,

do not drop (danger of crushing).

MOUNTING

Ensure that all screw connection are tight.

SURFACE

Only use the stand on suitable, i.e. level and

stable floors.

LOAD

Only for suitable 500ml bottles);

see above TECHNICAL DATA.

SURROUNDINGS

Negative external influences (knocks, dragging

around, vibrations, wind, wetness etc.) are to be

avoided or prevented.

HANDLING

When changing the direction of the dispenser bottle

always turn the entire stand. Never loosen the thread b.2

of the desinfactant holder b.

INSTALLATION INSTRUCTIONS

Please carry out a visual check if all parts are

complete and as far as visible in order.

Provide the necessary keys.

A. COMPONENTS

a.1 Round base

b.1 Dispenser holder

b.1 Drip cup ø 70 mm

b.2 Threaded bolt M6

c.2 Elbow dispenser with PET bottle

d.2 Base tube

Accessories bag (6-80320-1-00)

e.1 Lock nuts M5-DIN985 (3x)

e.1 - wrench SW8

e.2 Washer ø 5,3 mm (3x)

e.3 Rounded head screw M5 x 16 mm (3x) - Phillips screw Z2

B. DIMENSIONS

including hole pattern for dispenser mounting:

A. 40 x 169 mm (for 500 ml bottle dispensers included)

B. 40 x 203 mm (for 1000 ml bottle dispensers not included)

C. STAND

1.1 Place the round base (with rubber insert) aon the floor,

1.2 screw the base tube dwith the external thread into

1.2 the round base aas far as it will go.

D. DISINFECTANT HOLDER and DRIP CUP

2.1 Screw in the threaded bolt b.2 of the dispenser holder b

2.1 into the base tube das far as it will go.

2.2 The drip cup b.1 can be removed for cleaning purposes.

2.2 Subsequently press the drip cup from above back

2.2 into the holder.

80328 Disinfectant stand

80328 including dispenser

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80328-000-55/76 Rev.01/Rev.04 03-79-926-00 10/20

TECHNICAL DATA

STAND

- Total height: 1280 mm

- Height support: 820 mm

- Round base: ø 275 x 41 mm

- Base tube: ø 20 x 800 mm

MATERIAL

- Round base: steel, galvanized, PA, TPE

- Base tube: steel

SURFACE black (-55), powder-coated

pure white (-76), powder-coated

DISINFECTANT HOLDER

- Mounting hole patterns for dispensers:

-a. 350/500 ml: 40 x 169 mm

-b. 1000 ml: 40 x 203 mm

- drip cup: ø 70 x 47 mm

MATERIAL

- Bottle holder: steel, polyamide

- Thread: steel, brass, zinc

SURFACE black (-55), powder-coated

pure white (-76), powder-coated

DISPENSER

Elbow dispenser with removable PET bottle

- Dimensions: W x D x H = 83 x 160 x 243 mm

- Bottle content: volume = 500 ml

MATERIAL aluminum, steel, ABS, PET

WEIGHT overall: 5.1 kg

A + B

Hole pattern for

dispenser mounting

A. COMPONENTS

B. DIMENSIONS

STAND

DISPENSER

HOLDER

INSTALLATION INSTRUCTIONS

E. DISPENSER

3 - MOUNTING the REAR PANEL of the DISPENSER

3.1 Remove the white rear panel from the dispenser

3.1 housing...

3.2 ...and screw it onto the dispenser holder:

3.2 - e.1 lock nuts M5 / SW8 (DIN985)

3.2 - e.2 washers ø 5,3 mm

3.2 - e.3 screws M5 x 16 mm (Phillips screw Z2)

3.3 The rear panel has three points that fix the

3.3 dispenser housing:

3.3 X- Slot: holds right and left rail

3.3 Y- Nose: presses against the rear panel

3.3 Y- of the housing

3.3 Z- Pin: plunges into upper transverse rail

4 - ATTACHING the DISPENSER HOUSING

4.1 Attach the housing and push the side rails approx.

4.1 2 cm into the slots Xin the white rear panel.

4.2 Now press the housing against the nose Y

4.2 of the rear panel as far as it will go and...

4.3 ...immediately push down until the upper transverse

4.3 rail is fixed behind the pin Zof the rear panel

5 - HANDLING the DISINFECTANT BOTTLE

5.1 Grip the bottle at the bottom and pull it forward

5.1 until it no longer rests on the mounting bracket 5.a.

5.2 Slowly pull the bottle down until the suction hose

5.2 is no longer immersed.

5.3 Now fill the bottle with suitable contents:

5.3 - gel, - disinfectant, - soap, - shampoo

5.4 Installing the bottle: immerse the suction hose,

5.4 push the bottle upwards, place it on the mounting

5.4 bracket 5.a and press it against the rear panel.

5.5 Press the bow down approx. 70 mm with your

5.5 finger, hand or elbow and collect the filling material

5.5 with your other hand.

6 - DISPENSER - DIMENSIONS

6.1 Suitable for 500 ml bottles

6.2 Width: 84 mm

INFORMATION

NOTE: Stand, dispenser holder and dispenser are not

NOTE: medically certified product.

- Negative effects of the disinfectant on the products

-(surfaces, material) are not known to us.

- Nevertheless, we recommend to always remove

possible

-residues of the disinfectant in order to avoid possible

-damage and to enjoy the product as long as possible.

- For cleaning purposes use a slightly damp cloth and

-a non-abrasive cleaning agent.

5. Handling the disinfectant bottle

4. Attaching the

4. dispenser housing

3. Mounting the rear panel of the dispenser

D. DISPENSER

6. Dispenser - Dimensions

width:

84 mm

dispenser housing

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Konig & Meyer Rack & Stand Handbücher

Konig & Meyer

Konig & Meyer 24624 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Easy Lock 26733 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 19799 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Omega-E 18800-000-55 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 18997 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21485 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 18950 Handbuch

Konig & Meyer

Konig & Meyer 12332 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26740 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Jazz Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21430 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 24120 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 11965 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21445 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 24613 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26740 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26752 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26754 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 19805 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Biobased 19766 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Rick 20 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 18828 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 24173 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21302 Bedienungsanleitung

Beliebte Rack & Stand Handbücher anderer Marken

Salamander

Salamander Acadia AC/W/L400/WH Bedienungsanleitung

Fohhn

Fohhn VAT-09 Benutzerhandbuch

ricoo

ricoo FS0522 Bedienungsanleitung

AMSOIL

AMSOIL BMK-22 Kurzanleitung

Kargo Master

Kargo Master 48220 Bedienungsanleitung

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Bedienungsanleitung

ricoo

ricoo S1222 Bedienungsanleitung

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Bedienungsanleitung

VidaBox

VidaBox VB MNT FFS2 Bedienungsanleitung

Welch Allyn

Welch Allyn 48960 Bedienungsanleitung

Arkon

Arkon CM035-ST-2 Bedienungsanleitung

PROEL

PROEL PLWIN60C Bedienungsanleitung

Agilent Technologies

Agilent Technologies E2609B Bedienungsanleitung

Mustang

Mustang MV-ARM4 Bedienungsanleitung

Mounting Solutions

Mounting Solutions WRM-320 Bedienungsanleitung

Pyle

Pyle PMKSPAD1 Bedienungsanleitung

ShelterIt

ShelterIt 21208 Bedienungsanleitung

SPL

SPL RackPack?4 1040 Bedienungsanleitung
