Konig & Meyer 80340 Bedienungsanleitung

TECHNISCHE DATEN

Diese Montageanleitung bitte sorgfältig durchlesen!

STATIV

- Höhe gesamt: 1100 mm

- Höhe Auflage: 1020 mm

- Rundsockel: ø 250 x 40 mm

- Grundrohr: ø 20 x 1000 mm

MATERIAL

- Sockel: Grauguss, TP-Elastomer

- Grundrohr: Stahl

OBERFLÄCHE reinweiß, pulverbeschichtet

GEWICHT 3,2 kg

FLASCHENHALTER

- Flaschengröße: Breite x Tiefe: max. 91 x 102 mm

- Tropfschale: ø 70 x 47 mm

MATERIAL

- Flaschenhalter: Stahl, Polyamid

- Gewinde: Stahl, Messing, Zink

OBERFLÄCHE reinweiß, pulverbeschichtet

GEWICHT 0,7 kg

SICHERHEITSHINWEISE

Die Sicherheit der Installation hängt ab von:

RUNDSOCKEL

Aufgrund der Schwere vorsichtig handhaben,

insbesondere nicht fallen lassen (Quetschgefahr).

MONTAGE

Auf feste Schraubverbindungen achten.

UNTERGRUND

Ständer nur auf geeigneten, d.h. ebenen und

tragfähigen Böden abstellen.

TRAGLAST

Nur für Desinfektionsflaschen passender Größe;

siehe oben TECHNISCHE DATEN.

UMGEBUNG

Negative äußere Einflüsse (Stöße, Herumzerren,

Erschütterungen, Wind etc.) sind zu vermeiden.

HANDHABUNG

Bei Richtungsänderungen der Spenderflasche stets

den kompletten Ständer drehen. Niemals das

Gewinde 3der Flaschenhalterung lösen.

MONTAGEANLEITUNG

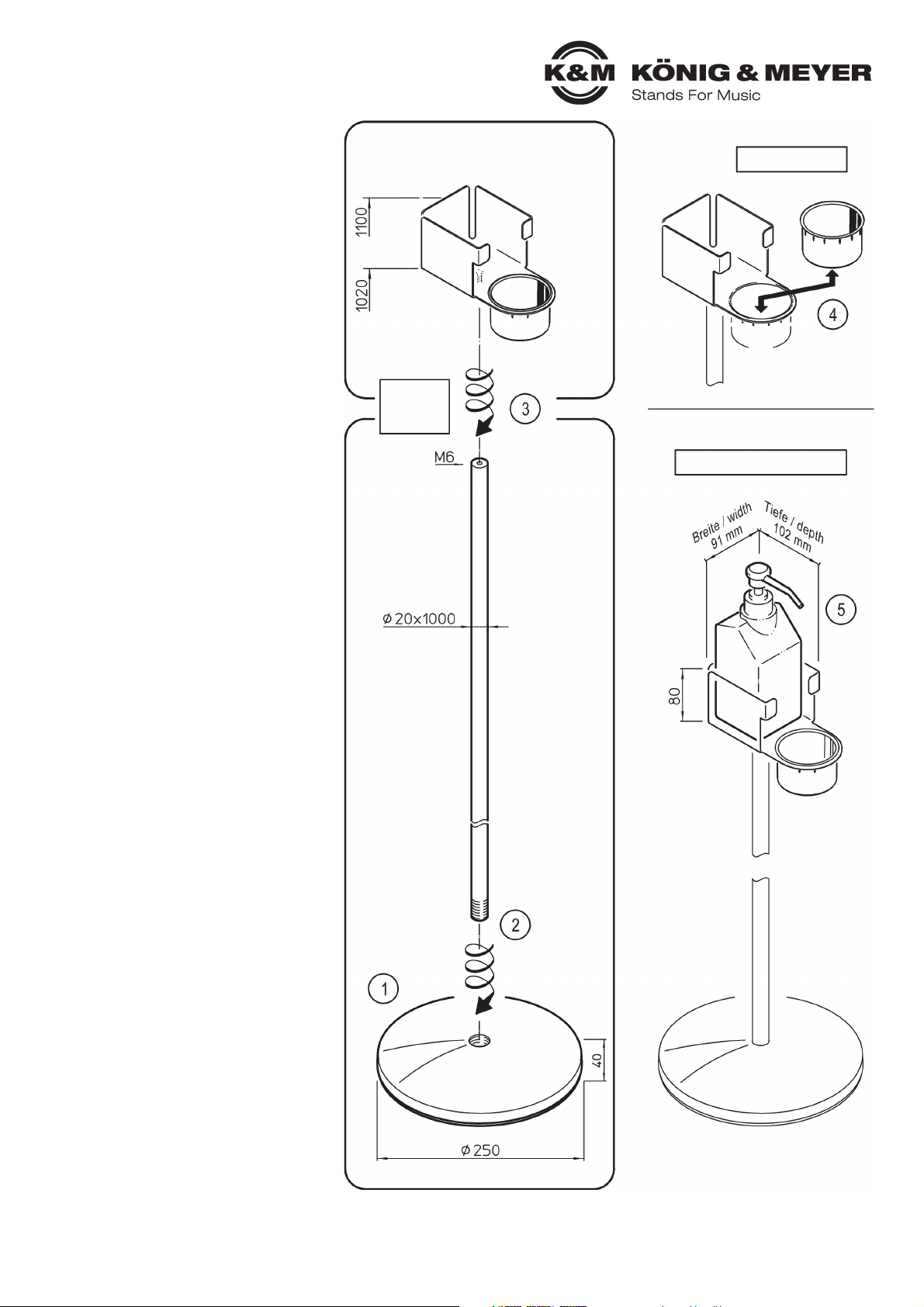

STATIV

1Rundsockel (mit Gummiring) auf den Boden legen,

2Grundrohr mit dem Außengewinde bis zum

2Anschlag in den Rundsockel eindrehen.

FLASCHENHALTER

A. STÄNDERMONTAGE

3Gewindebolzen des Flaschenhalters bis zum

3Anschlag in das Grundrohr eindrehen.

B. TROPFSCHALE

4Die Tropfschale kann zur Reinigung

4entnommen werden. Anschließend die Schale

4von oben wieder in die Freimachung einpressen.

C. DESINFEKTIONSFLASCHE (nicht im Lieferumfang)

5Desinfektionsflasche im Flaschenhalter abstellen.

INFORMATIONEN

HINWEIS: Bei Ständer und Flaschenhalter handelt es sich

HINWEIS: nicht um medizinisch zertifizierte Produkte.

- Negative Auswirkungen des Desinfektionsmittels auf die

-Produkte (Oberflächen, Material) sind uns nicht bekannt.

- Gleichwohl empfehlen wir, mögliche Rückstände des

-Desinfektionsmittels stets zu entfernen, um evtl. Schäden

-zu vermeiden und Sie so lange Freude am Produkt haben.

- Zur Reinigung ein leicht feuchtes Tuch und

-nicht scheuerndes Reinigungsmittel benutzen.

Desinfektionsmittel nicht im Lieferumfang enthalten.

B. TROPFSCHALE

Gesamthöhe

Höhe der

Auflage im

montierten

Zustand

C. DESINFEKTIONSFLASCHE

FLASCHENHALTER

STATIV

STATIV-

MONTAGE

80340 Desinfektionsmittelständer

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80330-000-76 Rev.1a 03-79-913-00 5/20

TECHNICAL DATA

Please read these assembly instructions carefully!

STAND

- Total height: 1100 mm

- Height support: 1020 mm

- Round base: ø 250 x 40 mm

- Base tube: ø 20 x 1000 mm

MATERIAL

- Round base: grey cast iron, TP-Elastomer

- Base tube: steel

SURFACE pure white, powder-coated

WEIGHT 3.2 kg

BOTTLE HOLDER

- Bottle size: width x depth: max. 91 x 102 mm

- drip cup: ø 70 x 47 mm

MATERIAL

- Bottle holder: steel, polyamide

- Thread: steel, brass, zinc

SURFACE pure white, powder-coated

WEIGHT 0.7 kg

SAFETY INSTRUCTIONS

The safety of the stand depends on the:

ROUND BASE

Handle with care due to the load, do not drop

(crushing hazard).

MOUNTING

Ensure that all screw connection are tight.

SURFACE

Only use the stand on suitable, i.e. level and

stable floors.

LOAD

Only for disinfectant bottles with suitable size;

see above TECHNICAL DATA.

SURROUNDINGS

Negative external influences (knocks, dragging around,

vibrations, wind etc.) must be avoided.

HANDLING

When changing the direction of the dispenser bottle

always turn the entire stand. Never loosen the thread 3

of the bottle holder.

INSTALLATION INSTRUCTIONS

STAND

1Place the round base (with rubber insert) on the floor,

2screw the base pipe with the external thread into

2the base plate as far as it will go.

BOTTLE HOLDER

A. STAND MOUNTING

3Screw in the threaded bolt of the bottle holder into

3the base tube as far as it will go.

B. DRIP CUP

4The drip cup can be removed for cleaning purposes.

4Subsequently press the drip cup from above back

4into the holder.

C. DISINFECTANT BOTTLE (not included in delivery)

5Place the disinfectant bottle in the bottle holder.

INFORMATION

NOTE: Stand and bottle holder are not

NOTE: medically certified product.

- Negative effects of the disinfectant on the products

-(surfaces, material) are not known to us.

- Nevertheless, we recommend to always remove possible

-residues of the disinfectant in order to avoid possible

-damage and to enjoy the product as long as possible.

- For cleaning purposes use a slightly damp cloth and

-a non-abrasive cleaning agent.

Disinfectant is not included in the scope of delivery.

80340 Disinfectant stand

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80330-000-76 Rev.1a 03-79-913-00 5/20

B. DRIP CUP

Total height

Support

height in

assembled

condition

C. DISINFECTANT BOTTLE

BOTTLE HOLDER

STAND

MOUNTING
