Konig & Meyer Easy Lock 21444 Technisches Datenblatt

21444 Adapterhülse

21444 »Easy Lock«

Nutzungsinformation

Bestimmungsgemäße Verwendung

Mit Hilfe der patentierter Adapterhülse »Easy Lock« können Boxen äußerst schnell und mit nur

einem Handgriff auf einem Stativ spielfrei platziert werden. Die Spreizbacken aus Kunststoff stel-

len eine resonanzarme Verbindung zwischen Box und Stativ her. Die Adap-terhülse kann Boxen

mit einem Flanschbuchsen-ø von 35 bis 37 mm aufnehmen und be-sitzt eine Tragfähigkeit von

50 kg. Die Adapterhülse Easy Lock ist aufsteckbar auf Boxen-stative mit einem Rohr-ø von 35

mm. Durch die Klemmschraube wird der Adapter auf dem Stativ arretiert.

Vorhersehbare Fehlanwendung

Während der Verwendung darf die Klemmschraube nicht geöffnet werden. Die Tragfähigkeit des

verwendeten Statives muss beachtet werden.

Allgemeines

uEs sind die Sicherheitshinweise des verwendeten Statives zu beachten.

uDas Stativ muss einen Rohr-ø von 35 mm haben

uDie Tragfähigkeit des Statives darf nicht überschritten werden.

uDurch das Abstellen der Box besteht Quetschgefahr zwischen den Bauteilen.

uDurch die Installationshöhe besteht Gefahr durch herabfallende Teile.

uDurch Herabfallen der Adapterhülse können Personen und Sachschäden entstehen.

uDurch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.

uDer Nutzer muss körperlich und fachlich geeignet sein.

uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzube-

uwahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

uMontagehinweise.

uUngeeignete oder nicht bestimmungsgemäße Anwendung.

uFehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.

uNatürliche Abnutzung.

uNachlässiger Umgang.

uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

uEinwirkung von Teilen fremder Herkunft.

uVerwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Montage

!Beim Aufstecken der Box besteht Quetschgefahr zwischen den Komponenten!

!Durch die Lage der Box besteht eine Gefahr durch herabfallende Teile!

1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen

Die Adapterhülse ist fertig montiert.

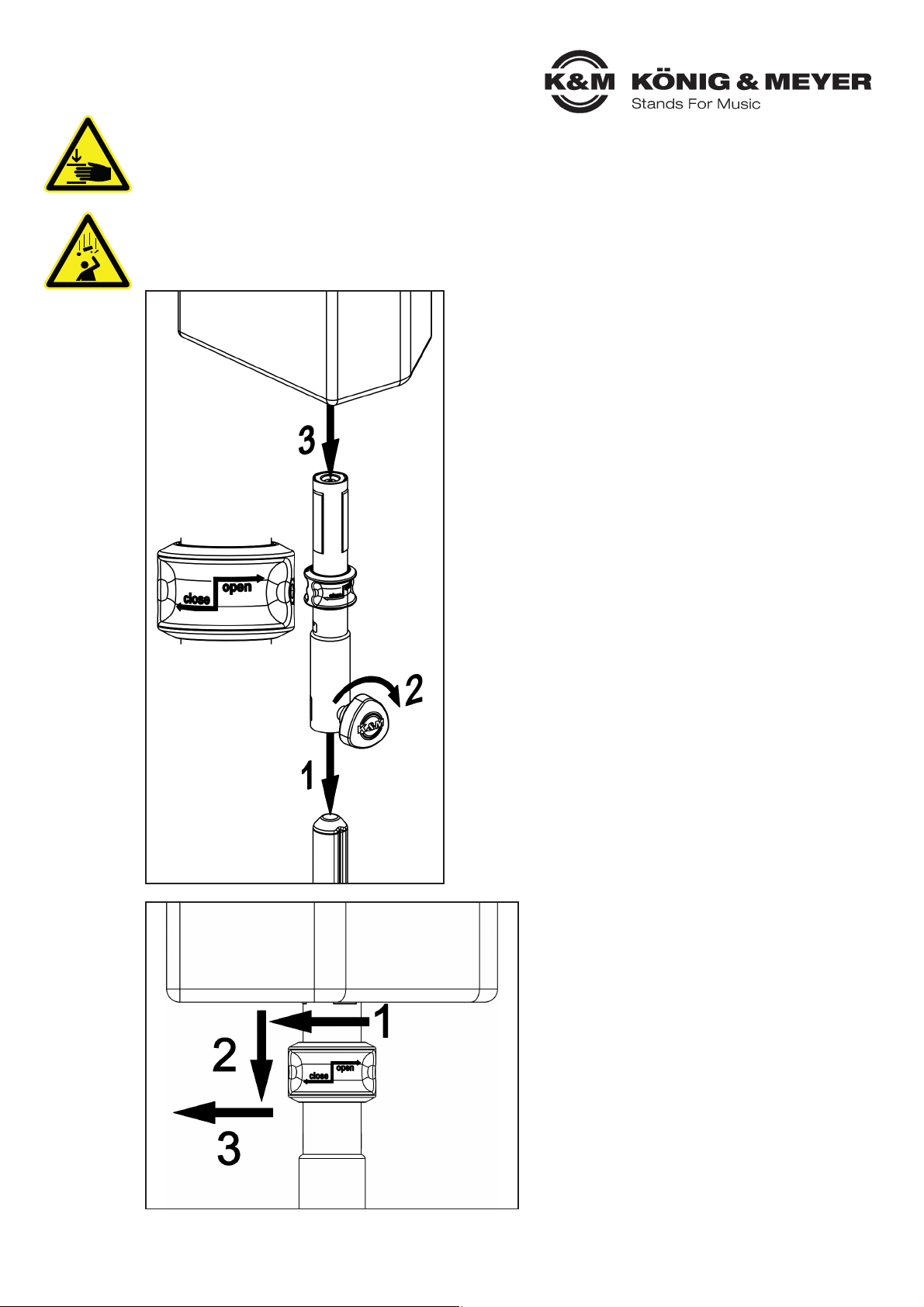

2.) Adapterhülse und Box auf dem Stativ montieren.

Das Stativ ist sicher aufgestellt.

Das Stativrohr befindet sich in der unteren Endlage.

Spannmuffe befindet sich in der Position open.

Adapterhülse 1vollständig auf das Stativ stecken und

die Klemmschraube 2handfest anziehen.

Box auf Spreizdorn 3aufsetzen. Der Spreizdorn muss

vollständig in die Flanschbuchse eintauchen.

3.) Box Spannen und Lösen

Zum Spannen der Box: Die Spannmuffe nach

links drehen 1, nach unten ziehen 2und

nochmals nach links 3in die Position close

bringen. In dieser Position rastet die Spann-

muffe ein und die Box ist spielfrei auf dem

Spreizdorn platziert. Das Lösen der Box er-

folgt in umgekehrter Reihenfolge.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung

Adapterhülse lässt sich nicht

oder nur teilweise auf Stativ

stecken

● Prüfen ob die Klemmschraube weit genug herausgedreht ist.

● Rohr-ø des verwendeten Statives prüfen.

Box lässt sich nicht auf

Spreizdorn aufsetzen

● Flanschbuchsen-ø prüfen.

● Prüfen, ob sich die Spannmuffe auf Position open befindet.

Box wird nicht ausreichend

fixiert ● Flanschbuchsen-ø prüfen.

Box lässt sich nur schwer

von Spreizdorn entfernen ● Prüfen, ob sich die Spannmuffe auf Position open befindet.

Wartung, Reinigung und Instandsetzung

uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.

uReinigung: Zum Reinigen der Adapterhülse ein leicht befeuchtetes Tuch benutzen.

uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen

uSchäden an Oberfläche und Lack.

uInstandsetzen: Auftretende Schäden sofort beheben und Adapterhülse nicht weiter be-

unutzen.Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen

uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über

uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild

ufinden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder

udefekten Teile Nachbestellen.

Technische Daten

Material

Aufnahmehülse: Stahl pulverbeschichtet, schwarz

Distanzbolzen, Schrauben: Stahl verzinkt

Spannmuffe, Klemmelemente: Kunststoff, grau

Konuszapfen, Klemmschraube: Kunststoff, schwarz

Tragfähigkeit 50 kg

Maße und

Verstellbereich

Abmessung: (B) 270 x (T) 93 x (H) 54 mm

Spreizdorn: ø 35-37 mm

Adapterhülse: ø 36 mm innen

Verpackung (B) 295 x (T) 85 x (H) 55 mm

Gewicht 0,6 kg

Lagerung, Entsorgung

Lagern Sie die Adapterhülse an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

21444-000-55 Rev.04 03-80-949-00 2/23

21444 Adapter sleeve

21444 »Easy Lock«

Information for use

Intended use

The patented adapter sleeve »Easy Lock« makes it possible to place speakers on a stand wit-

hout any play, extremely fast and in just one motion. The movable plastic splints provide for a

vibration-free connection between the speaker and stand. The adapter sleeve can accommodate

speakers with a flange bushing diameter of 35 to 37 mm and has a load capacity of 50 kg. The

adapter sleeve »Easy Lock« can be attached to speaker stands with a rod diameter of 35 mm.

The adapter is fixed in place on the stand using the clamping screw.

Foreseeable misapplication

Clamping screw must not be opened during use. The load capacity of the stand used must be

observed.

General

uThe safety information for the stand used must be observed.

uThe stand must have a rod diameter of 35 mm

uThe load capacity of the stand must not be exceeded.

uPlacement of the speaker creates a pinch hazard between the components.

uThe installation height creates a risk of falling parts.

uPersonal injury or property damage may occur if the adapter sleeve falls down.

uDue to the adjustability of the components, there is finger trap risk between the components.

uThe user should be physically fit and technically competent.

uThe usage information is an integral part of the product and should be kept for its service life

uor passed on to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uUnsuitable or improper use.

uIncorrect installation or commissioning by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Assembly

!When attaching the speaker, there is a risk of crushing between the components!

!Due to the position of the speaker there is a risk of falling parts!

1.) Unpack and check item for damage and completeness

The adapter sleeve is pre-assembled.

2.) Place the adapter sleeve and speaker on the stand.

The stand is securely set up.

The stand rod is in the lower end position.

The clamping sleeve is in the open position.

Set the adapter sleeve 1completely on the stand and

screw the clamping screw 2into place so it is hand-

tight.

Set the speaker on the expanding mandrel 3. The ex-

panding mandrel must be fully inserted into the flange

bushing.

3.) Place and release tension on the speaker

To place tension on the speaker: Turn the

clamping sleeve to the left 1, pull downward 2

and move to the left again 3into the close

position. In this position, the clamping sleeve

will click into place and the speaker will be

placed on the expanding mandrel with no

play. To remove the speaker, follow the same

steps in reverse.

Technical data

Material

Adapter sleeve: steel, powder-coated, black

Distance bolts, screws: steel, galvanized

Clamping sleeve, clamping elements: plastic, gray

Tapered cone, clamping screw: plastic, black

Load capacity 50 kg

Dimensions and

adjustment range

Dimensions: (W) 270 x (D) 93 x (H) 54 mm

Expanding mandrel: Diameter 35-37 mm

Adapter sleeve: Diameter 36 mm (inside)

Packing (W) 295 x (D) 85 x (H) 55 mm

Weight 0.6 kg

Fault and troubleshooting

Fault/cause Check/Remedy

Adapter sleeve cannot be

placed on the stand either

entirely or in part

● Check whether the clamping screw has been screwed out

●far enough.

● Check the rod diameter of the stand used.

Speaker cannot be placed

on expanding mandrel

● Check flange bushing diameter.

● Check whether the clamping sleeve is in the open position.

Speaker is not adequately

fixed in place ● Check flange bushing diameter.

Speaker is difficult to remove

from expanding mandrel ● Check whether the clamping sleeve is in the open position.

Maintenance, cleaning and repair

uMaintenance: Regularly check that the screw connection is tight.

uCleaning: Use a slightly damp cloth to clean the adapter sleeve. Do not use chlorinated or

uabrasive cleaning agents. These will cause damage to the surface and varnish.

uRepair: Repair any damage immediately and stop using the adapter sleeve. Repair work may

uonly be carried out if you have the necessary knowledge. If any parts are missing, contact the

umanufacturer at www.k-m.de. Here you can find a corresponding spare parts list by entering

uthe article number on the type label. Use this page to reorder missing or damaged compo-

unents.

Storage, disposal

Store the adapter sleeve in a dry place.

Recycle disassembled components:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Contact information

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Telefon: +49 9342/8060

Telefax: +49 9342/806-150

E-Mail: [email protected]

Web: www.k-m.de

21444-000-55 Rev.04 03-80-949-00 2/23

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Konig & Meyer Rack & Stand Handbücher

Konig & Meyer

Konig & Meyer 23873 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Guardian 3 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 17510 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 28070 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Wind-Up stand 3000 Kurzanleitung

Konig & Meyer

Konig & Meyer 19721 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21348 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 14761 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 80340 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 18807 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 24150 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 18951 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26791 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 28075 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21302 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 16295 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Biobased 19765 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26720 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 29377 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Elegance Bedienungsanleitung

Konig & Meyer

Konig & Meyer 19713 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Omega-E 18800-000-55 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 80360 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 19730 Bedienungsanleitung

Beliebte Rack & Stand Handbücher anderer Marken

Salamander

Salamander Acadia AC/W/L400/WH Bedienungsanleitung

Fohhn

Fohhn VAT-09 Benutzerhandbuch

ricoo

ricoo FS0522 Bedienungsanleitung

AMSOIL

AMSOIL BMK-22 Kurzanleitung

Kargo Master

Kargo Master 48220 Bedienungsanleitung

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Bedienungsanleitung

ricoo

ricoo S1222 Bedienungsanleitung

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Bedienungsanleitung

VidaBox

VidaBox VB MNT FFS2 Bedienungsanleitung

Welch Allyn

Welch Allyn 48960 Bedienungsanleitung

Arkon

Arkon CM035-ST-2 Bedienungsanleitung

PROEL

PROEL PLWIN60C Bedienungsanleitung

Agilent Technologies

Agilent Technologies E2609B Bedienungsanleitung

Mustang

Mustang MV-ARM4 Bedienungsanleitung

Mounting Solutions

Mounting Solutions WRM-320 Bedienungsanleitung

Pyle

Pyle PMKSPAD1 Bedienungsanleitung

ShelterIt

ShelterIt 21208 Bedienungsanleitung

SPL

SPL RackPack?4 1040 Bedienungsanleitung
