KRAFTWELE DG9000 Bedienungsanleitung
INSTRUKCJA ORYGINALNA
PROSZĘ O DOKŁADNE ZAPOZNANIE SIĘ Z PONIŻSZĄ INSTRUKCJĄ OBSŁUGI
PRZED URUCHOMIENIEM URZĄDZENIA.
GENERATOR PRĄDOTWÓRCZY KRAFTWELE
MODEL: DG9000(E)
Niniejsza instrukcja obsługi jest własnością Kraftwele Polska i wszelkie kopiowanie nawet częściowe jest zabronione.
POLSKI | ENGLISH | DEUTSCH | УКРАЇНСЬКА
Dziękujemy za zaufanie i zakup wysokiej jakości agregatu prądotwórczego marki KrafTWele. Jesteśmy przekonani, iż przy
współpracy z czołowymi producentami podzespołów na świecie oraz zastosowaniu innowacyjnych rozwiązań technologicznych
stworzyliśmy produkt, który wyznacza miary postępu w zakresie bezpieczeństwa i niezawodności. Mamy nadzieję, że znajdzie
on Państwa uznanie w codziennym użytkowaniu. Bezpieczne korzystanie uwarunkowane jest zapoznaniem się z niniejszą
instrukcją.
Wszelkie dane zawarte w niniejszej instrukcji bazują na najświeższych danych dostępnych w momencie oddania jej do druku.
KrafTWele Polska zastrzega sobie prawo do wprowadzania dowolnych zmian w wyrobie bez wcześniejszego powiadamiania i
bez zaciągania jakichkolwiek zobowiązań.
Instrukcja obsługi jest nieodłączną częścią generatora i w przypadku odsprzedaży musi być do niego dołączona.
Importerem urządzenia odjętego niniejszą gwarancją jest KRAFTWELE POLSKA z siedzibą: 57-200 Ząbkowice Śląskie ul.
Jasna 42.
W związku z postępem technicznym i stałym dalszym rozwojem naszych produktów może okazać się, że produkt w niewielkim
stopniu odbiega od informacji zawartych w niniejszym podręczniku. Najaktualniejsze informacje i dane techniczne znajdziesz u
autoryzowanego przedstawiciela Kraftwele Polska.
UWAGA BARDZO DOKŁADNIE PRZECZYTAJ INSTRUKCJĘ
Zwróć szczególną uwagę na informacje poprzedzone słowami:
UWAGA – informuje o możliwości odniesienia obrażeń lub poważnego uszkodzenia sprzętu jeżeli instrukcje nie są
przestrzegane.
OSTRZEŻENIE – informuje o możliwości odniesienia poważnych obrażeń lub nawet śmierci, jeżeli instrukcje nie są
przestrzegane.
Agregat prądotwórczy jest to urządzenie wytwarzające energię elektryczną w procesie przemiany energii mechanicznej
wytworzonej przez silnik spalinowy, na energię elektryczną wytworzoną przez prądnicę połączoną z silnikiem. Wykorzystywany
może być jako źródło zasilania w awaryjnych sytuacjach zaniku energii w sieci oraz jako podstawowe źródło prądu na placu
budowy, działce, w domu czy warsztacie. Przy współpracy z automatycznym układem rozruchu stanowi doskonałe
zabezpieczenie obiektów przed niekontrolowanymi zanikami napięcia. Podawane dane techniczne agregatów określone są dla
wysokości 0 m.n.p.m., temperatury otoczenia 20C i wilgotności względnej 60%.
W przypadku pracy w gorszych warunkach osiągi agregatu ulegają obniżeniu: wysokość - spadek sprawności o ok. 1% co
100m, temperatura - spadek sprawności o ok. 2% co 5C.
BEZPIECZEŃSTWO PRZEDE WSZYTSKIM
Przed przystąpieniem do pracy z urządzeniem zawsze należy podjąć wszelkie działania mające na celu ograniczenie ryzyka
pożaru, porażenia prądem elektrycznym i uszkodzenia ciała. Bardzo ważną czynnością jest dokładne przeczytanie instrukcji
obsługi oraz zrozumienie przeznaczenia urządzenia, ograniczeń w jego zastosowaniu i zapoznanie się z ewentualnymi
zagrożeniami związanymi z jego użytkowaniem.
ŚRODKI OCHRONY INDYWIDUALNEJ
Obsługiwać agregat prądotwórczy może osoba pełnoletnia, która została zaznajomiona z instrukcją obsługi urządzenia,
przeszkolona w zakresie zasad i przepisów BHP, obowiązujących przy obsłudze agregatów oraz posiadająca aktualne badania
lekarskie (jeżeli jest wymagane).
Zespoły prądotwórcze mają szerokie zastosowanie tam, gdzie nie ma stałych źródeł zasilania w energię elektryczną albo mogą
nastąpić przerwy w jej dostawie.
Operator zobowiązany jest używać przepisową odzież roboczą oraz sprzęt ochrony osobistej (słuchawki ochronne).
W przypadku agregatów pracujących wewnątrz pomieszczeń zwrócić szczególną uwagę na odpowiednie odprowadzenie spalin
na zewnątrz (przewody odprowadzające spaliny muszą być odizolowane od materiałów łatwopalnych).
Agregat prądotwórczy musi pracować na równej powierzchni.
Jeśli agregat ma być użytkowany podczas opadów deszczu lub śniegu należy zadbać aby był on odpowiednio zabezpieczony
przed wilgocią.
DO ZALECANYCH ŚRODKÓW OCHRONY INDYWIDUALNEJ ZALICZA SIĘ:
Okulary i słuchawki ochronne,
Środki ochrony głowy i twarzy,
Obuwie ochronne,
Ubranie robocze chroniące przedramiona i nogi
NAKLEJKI OSTRZEGAWCZE
GAZY SPALINOWE SĄ TRUCIZNĄ!
Nigdy nie uruchamiaj silnika w pomieszczeniu zamkniętym. Może to spowodować utratę
przytomności a nawet śmierć w krótkim okresie czasu. Uruchamiaj silnik w dobrze
wentylowanym pomieszczeniu.
BENZYNA JEST WYSOCE ŁATWOPALNA I TRUJĄCA!
Zawsze wyłączaj silnik podczas tankowania.
Podczas tankowania nie zbliżać się z zapalonym papierosem ani z innym potencjalnym
źródłem ognia lub iskier.
Tankować tylko w dobrze wentylowanych pomieszczeniach.
Rozlaną benzynę natychmiast powycierać.
SILNIK I WYDECH MOGĄ BYĆ GORĄCE!
Podczas pracy silnika nagrzewa się silnik i tłumik do bardzo wysokiej temperatury. Uważaj aby
go nie dotykać dopóki jest gorący. Przed umieszczeniem generatora w zamkniętym
pomieszczeniu pozwól silnikowi ostygnąć.
PORAŻENIE PRĄDEM!
Nie uruchamiaj urządzenia w stanie mokrym lub zawilgoconym bez odpowiednich
zabezpieczeń przeciwporażeniowym.
Nie obsługuj generatora mokrymi rękami.
Przed rozpoczęciem pracy sprawdź izolacje przewodów.
Może być wystawiony na wpływy środowiska, jakie przewidziane są klasą bezpieczeństwa
IP23 wg norm DIN 40050
POZIOM HAŁASU!
Podane parametry poziomu emisji niekoniecznie są bezpieczne. Mimo istniejącej korelacji
pomiędzy poziomem hałasu i otoczenia należy sprawdzić czy dalsze środki ostrożności nie są
wymagane. Czynniki wpływające na rzeczywisty poziom hałasu (narażenia) obejmują również
charakterystykę pomieszczenia pracy.
UWAGA!
Przed uruchomieniem generatora zawsze przeprowadź kontrolę stanu technicznego, aby
zapobiec wypadkowi.
Nie wolno uruchamiać agregatu gdy zdjęte są osłony fabryczne.
Nie wolno uruchamiać agregatu niewyposażonego w filtr powietrza lub tłumik rury wydechowej.
Nie wolno przykrywać agregatu jakimkolwiek materiałem podczas jego pracy lub tuż po
zatrzymaniu.
Unikaj podłączenia do gniazd 230V instalacji domowej podczas zaniku prądu w sieci
elektrycznej.
Unikaj podłączenia równoległego z innymi generatorami.
POZIOM HAŁASU:
Poziom ciśnienia akustycznego
74 dB(A)
Poziom mocy akustycznej
96 dB(A)
Możliwy błąd w pomiarach
3,56 dB(A)
INFORMACJE PODANE POWYŻEJ POZWOLĄ UŻYTKOWNIKOWI MASZYNY LEPIEJ OCENIĆ ZAGROŻENIE
I RYZYKO WYNIKAJĄCE Z UŻYTKOWANIA GENERATORA PRĄDU.
Generator spełnia wszystkie obowiązujące normy ISO 8528-10, EN ISO 3744 oraz dyrektywami 2000/14/EC, 2006/42/EC,
2006/95/EC.
UWAGA!!!
AGREGAT PRĄDOTWÓRCZY JEST PRZEZNACZONY DO WYTWARZANIA PRĄDU
TRÓJFAZOWEGO LUB JEDNOFAZOWEGO I NIE MOŻE BYĆ STOSOWANY DO ŻADNYCH
INNYCH CELÓW
PAMIĘTAJ!!!
NIE ŁADUJ AKUMULATORA KTÓRY JEST PODŁĄCZONY DO URZĄDZENIA!!!
CZAS PRACY URZĄDZENIA:
Urządzenie jest wyposażone w napędzający prądnicę silnik spalinowy, który wymaga dotarcia przy niskim obciążeniu
elektrycznym.
Czas pracy przedstawia tabela:
W OKRESIE DOTARCIA
PO OKRESIE DOTARCIA
PIERWSZE 30 mth
1h/50%
-
W OKRESIE MIĘDZY 30 A 100 mth
4h/50%
-
POWYŻEJ 100mth
-
8h/75%
mth- motogodzina / czas pracy urządzenia przez 1 godzinę
%- wartość obciążenia
NALEŻY PAMIĘTAĆ O PIERWSZEJ WYMIANIE OLEJU W OKRESIE 50/60MTH PRACY
URZĄDZENIA ZGODNIE ZE WSKAZÓWKAMI INSTRUKCJI SILNIKA.
PRZYGOTOWYWANIE DO URUCHOMIENIA:
Upewnij się, że generator jest umiejscowiony na płaskim podłożu a jego silnik nie pracuje.

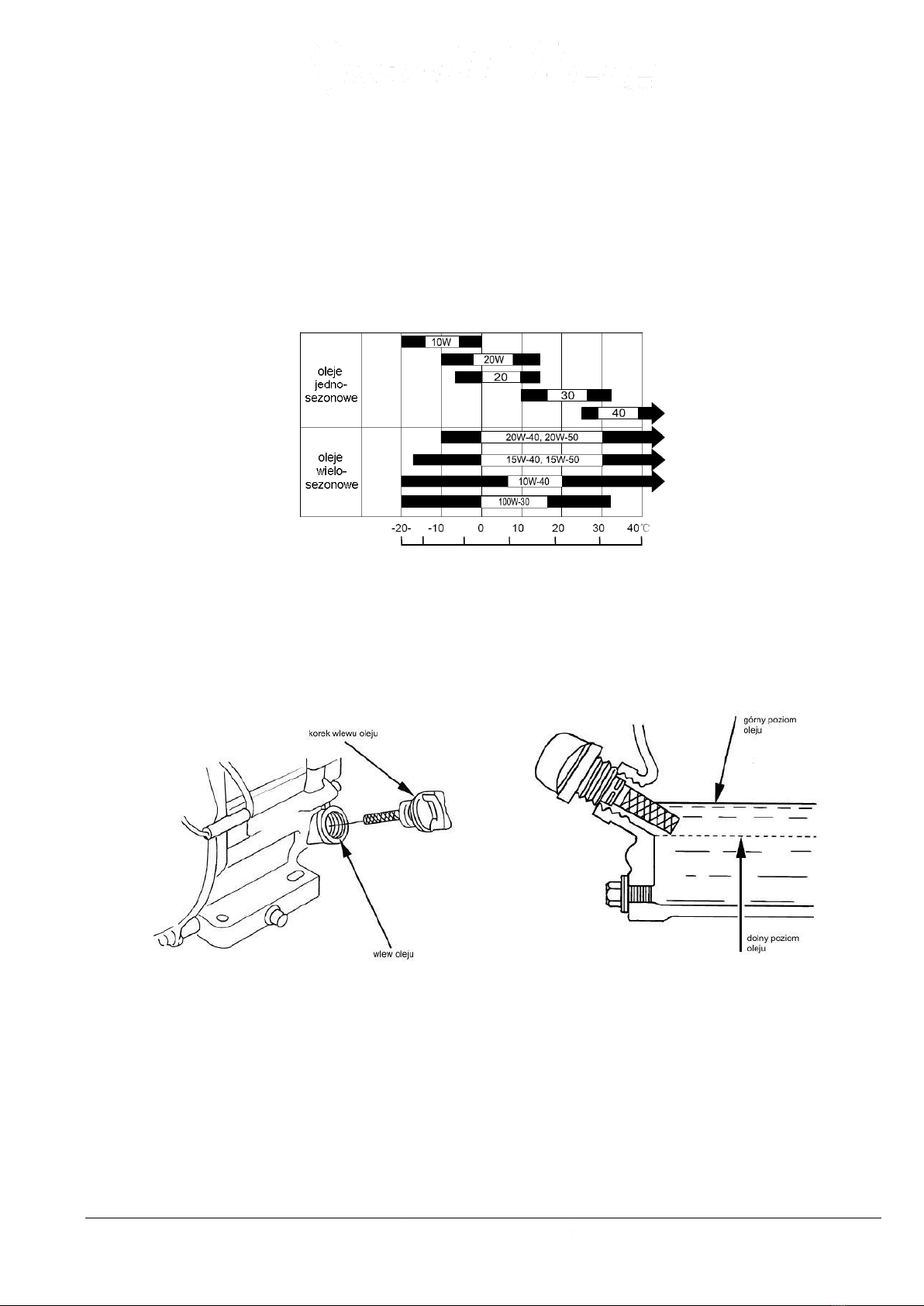

POZIOM OLEJU W SILNIKU:
Użycie nieodpowiedniego oleju bez dodatków detergentowych lub oleju do
silników dwusuwowych może skrócić czas eksploatacji silnika.
Stosować wysokiej jakości olej do silników 4-suwowych, o wysokiej zawartości detergentów. Lepkość oleju dobrać do średnich
temperatur panujących w obszarze gdzie generator będzie eksploatowany.
Uruchomienie silnika bez dostatecznej ilości oleju grozi poważnym
uszkodzeniem silnika.
Odkręć korek wlewu oleju, przetrzyj czystą szmatką i sprawdź poziom oleju wtykając do oporu wskaźnik do wlewu (bez
zakręcania korka). Jeśli poziom będzie zbyt niski aby olej pozostawił ślad na wskaźniku dolej „pod korek” olej zalecanego typu.
POJEMNOŚĆ MISKI OLEJOWEJ 1,1 L
POZIOM PALIWA:
Stosować paliwo samochodowe – najlepiej olej napędowy aby zminimalizować ilość osadów w komorze spalania. Napełniając

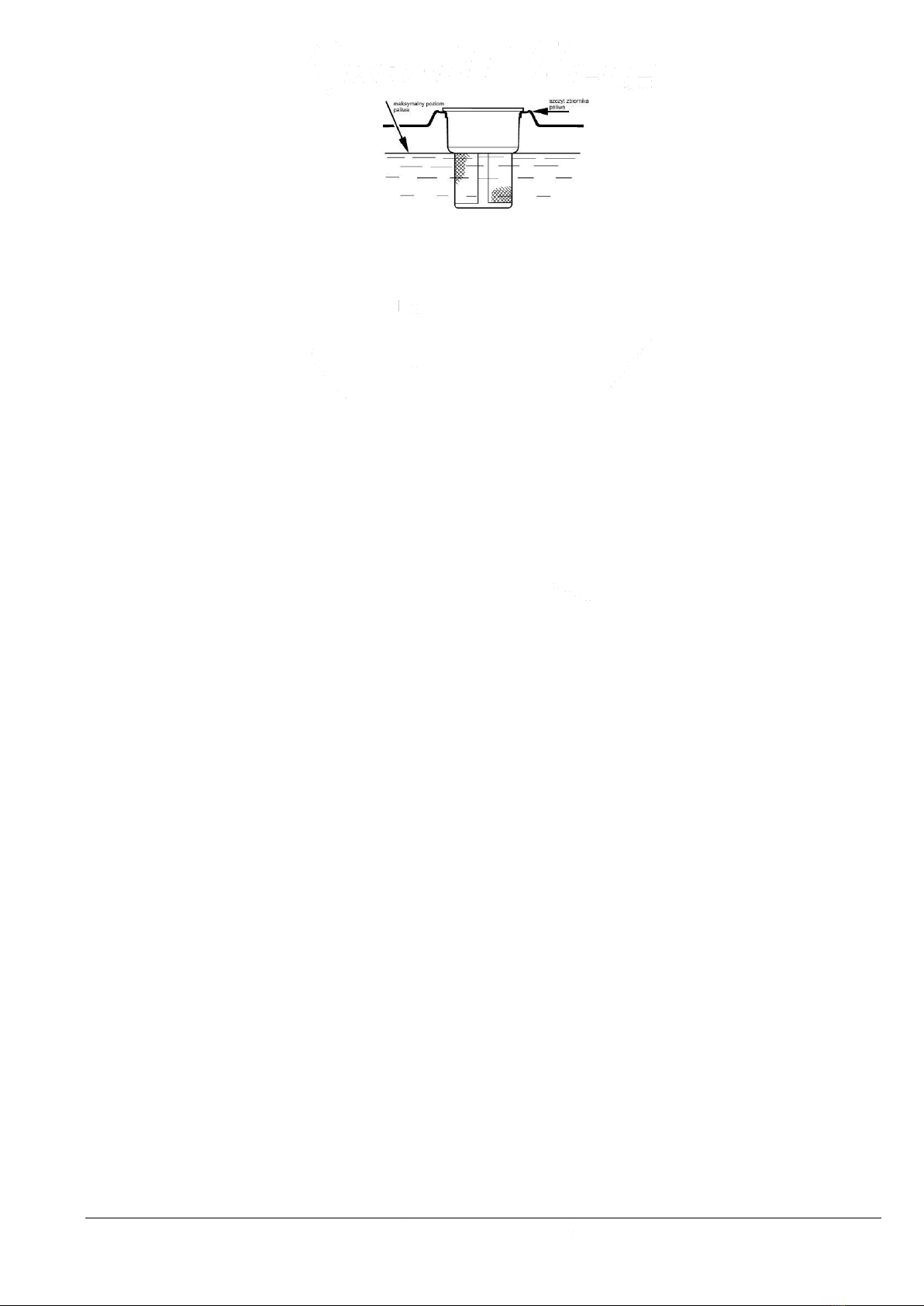

zbiornik nie przekraczaj poziomy maksymalnego. Przed uruchomieniem wytrzyj ewentualne rozlane paliwo. Nie stosować
mieszanek paliwowo-olejowych ani zanieczyszczonych benzyn. Chronić zbiornik przed zanieczyszczeniami. Po zatankowaniu
upewnij się że korek wlewu jest dobrze zakręcony.
BUDOWA URZĄDZENIA
1. Wskaźnik poziomu paliwa
2. Korek wlewu paliwa
3. Uchwyty transportowe
4. Pokrywa filtra powietrza
5. Koło
PANEL WERSJI 3 FAZOWEJ
PANEL WERSJI 1 FAZOWEJ
6. Stacyjka
7. Panel digital
8. Bezpiecznik główny
9. Gniazdo 400V
10. Gniazdo 230V
11. Gniazdo 230V
12. Złącze ATS
13. Uziemienie
14. Złącze 12V (-)
15. Złącze 12V (+)
16. Bezpiecznik DC 10A
6. Stacyjka
7. Panel digital
8. Bezpiecznik główny
9. Gniazdo 230V
10. Gniazdo 230V
11. Uziemienie
12. Złącze 12V (-)
13. Złącze 12V (+)
14. Bezpiecznik DC 10A
15. Bezpiecznik DC 30A
Powyżej przedstawiono budowę i rozmieszczenie podzespołów przykładowych zespołów prądotwórczych.
W zależności od mocy i wersji zakupionego generatora mogą wystąpić różnice w rozmieszczeniu elementów i
wyposażeniu, wynikające z wprowadzonych zmian konstrukcyjnych przy agregatach różnych mocy
17. Zestaw do montażu akumulatora
A. Akumulator
B. Wyłącznik pompy paliwa
C. Wlew i bagnet oleju
D. Korek spustowy oleju
E. Czujnik oleju
F. Zlewka filtrująca
FILTR PALIWA I KOREK/BAGNET
OBSŁUGA
Zakres użytkowania
Urządzenie można stosować z wszystkimi odbiornikami zasilanymi napięciem 230 VAC/400 VAC 3 fazy lub 12 VDC.
Przestrzegaj bezwzględnie ograniczeń zawartych w zasadach bezpieczeństwa. Generator przeznaczony jest do zasilania
elektronarzędzi oraz dostarczania prądu do systemów oświetleniowych. W kwestii zasilania urządzeń gospodarstwa domowego
należy sprawdzić instrukcje konkretnych producentów. W razie potrzeby zapytaj uprawnionego fachowca.
Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Każde inne użycie uważane jest za niezgodne z
przeznaczeniem. Za szkody wynikające z takiego użytkowania nie odpowiada producent, lecz wyłącznie użytkownik.
Przed rozpoczęciem użytkowania
UWAGA! Przed rozpoczęciem użytkowania należy uzupełnić olej silnikowy oraz olej napędowy.
Przygotuj i podłącz akumulator.
Najpierw podłącz do akumulatora kabel czerwony (+), a następnie czarny (-).
Sprawdź poziom paliwa i uzupełnij w razie potrzeby.
Sprawdź, czy zapewniona jest dostateczna wentylacja wokół urządzenia.
Skontroluj najbliższe otoczenie generatora.
Odłącz ewentualne urządzenia elektryczne podłączone do generatora.
Bezpieczeństwo elektryczne
Przewody elektryczne i podłączone urządzenia powinny być w nienagannym stanie.
Dozwolone jest podłączanie tylko takich urządzeń, których napięcie znamionowe odpowiada
napięciu wyjściowemu generatora.
Zabrania się podłączania generatora do sieci elektrycznej (kontaktu).
Staraj się, by przewody odbiorników energii były jak najkrótsze.
Ochrona środowiska
Pozostaw zanieczyszczone materiały konserwacyjne w przeznaczonym do tego miejscu.
Opakowania, metal i plastik podlegają recyklingowi
Uziemienie
Urządzenie należy uziemić, aby możliwe było odprowadzanie ładunków elektrostatycznych. Wykonaj uziemienie urządzenia
poprzez podłączenie kabla do złącza uziemienia z jednej strony generatora a z drugiej strony do zewnętrznego uziemienia (np.
bagnetu uziemiającego).
PRZYGOTOWANIE PRZED URUCHOMIENIEM:
Przed użyciem agregatu prądotwórczego należy:
1. Sprawdzić czy agregat stoi na równej powierzchni.
2. Sprawdzić poziom oleju silnikowego:
odkręcić korek wlewu oleju i wyczyścić wskaźnik prętowy szmatką,
włożyć korek wlewu oleju z powrotem sprawdzić poziom oleju,
w razie potrzeby uzupełnić olej do poziomu górnego wskaźnika,
dokręcić korek wlewu oleju.
3. Sprawdzić poziom paliwa.
4. Sprawdzić jakość filtra powietrza.
5. Sprawdzić poziom elektrolitu w akumulatorze.
6. Sprawdzić poprawne uziemienie.
7. Sprawdzić czy nie występują wycieki oleju lub paliwa.
8. Sprawdzić połączenia elektryczne i mechaniczne.
9. Sprawdzić stan zabrudzenia generatora (agregat nie może pracować w stanie silnego zabrudzenia)
10. Sprawdzić poprawność podłączenia odbiorników.
URUCHAMIANIE AGREGATU:
Podczas rozruchu większość silników elektrycznych pobiera zdecydowanie
większy prąd niż ich nominalny prąd pracy
Generator nie powinien pracować przy maksymalnym obciążeniu dłużej niż przez 15 minut. Przy pracy ciągłej nie przekraczaj
mocy znamionowej. W każdym przypadku uwzględnij sumaryczne obciążenie wnoszone przez wszystkie podłączone odbiorniki.
Jeżeli generator wyposażony w rozrusznik nie uruchomi się w czasie 5 sekund, odczekaj ok 15 sekund przed powtórną próbą.
Z żadnego z gniazdek generatora nie pobieraj prądu przekraczającego limit określony dla jednego gniazdka.
Nie podłączaj generatora do sieci budynkowej. Może to doprowadzić do uszkodzenia generatora lub domowych odbiorników
prądu. Takie podłączenie może wykonać tylko osoba posiadająca odpowiednie uprawnienia.
Nie uruchamiaj generatora w pobliżu innych linii/przewodów elektrycznych takich jak napowietrzna sieć elektryczna.
Znaczne przeciążenia mogą uszkodzić generator, niewielkie mogą skrócić jego żywotność.
Przed zasilaniem z generatora upewnij się, że wszystkie odbiorniki są w dobrym stanie technicznym. Gdyby któryś zaczął
pracować nienormalnie (zacierać lub niespodziewanie zatrzymywać się) natychmiast wyłącz generator, odłącz urządzenie i
zdiagnozuj je.
Utrzymywać poziom elektrolitu w akumulatorze pomiędzy górnym a dolnym
stanem. Nie przepełniać!
Kluczyk w stacyjce może znaleźć się w trzech położeniach.
Stacyjka służy do uruchamiania i zatrzymywania silnika.
Pozycja „OFF” – do zatrzymywania silnika
Pozycja „ON” – do pracy agregatu po uruchomieniu silnika
Pozycja „START” – do uruchomienia silnika
Przekręć kluczyk w stacyjce do położenia „ON” (włączenie zapłonu) następnie przekręć do pozycji „START” i zwolnij go po
uruchomieniu silnika.
Załączenie i wyłączenie napięcia na gniazda i zaciski wyjściowe generatora jest możliwe przy pomocy wyłącznika głównego na
panelu sterowania po przestawieniu dźwigni wyłącznika na pozycję „ON”
Wyłącznik główny automatycznie zadziała w momencie wykrycia zwarcia lub przeciążenia w obwodzie elektrycznym podczas
pracy agregatu. Przed powtórnym włączeniem wyłącznika należy sprawdzić i usunąć przyczynę.
Załączenie napięcia generatora na odbiorniki może nastąpić dopiero po ustabilizowaniu się prędkości obrotowej silnika.
Generator nie jest wyposażony w termiczne zabezpieczenie prądnicy i może
wystąpić przegrzanie układu prądowego.
PODŁĄCZENIE ODBIORNIKÓW PRĄDU:
Przed podłączeniem odbiornika prądu do generatora upewnij się że jest on w
dobrym stanie technicznym i że jego zapotrzebowanie na prąd nie przekracza
wydajności generatora.
Wetknij kabel odbiornika prądu w gniazdko generatora
Jeżeli podłączany sprzęt jest włączony, to
może zacząć nagle nieoczekiwanie pracować – uwaga
na niebezpieczeństwo powstanie obrażeń ciała lub
wypadków.
Włącz bezpiecznik (zabezpieczenie) generatora
Włącz podłączony sprzęt
Podczas rozruchu większość silników elektrycznych pobiera zdecydowanie
większy prąd niż ich nominalny prąd pracy
Generator nie powinien pracować przy maksymalnym obciążeniu dłużej niż przez 15 minut. Przy pracy ciągłej nie przekraczaj
mocy znamionowej. W każdym przypadku uwzględnij sumaryczne obciążenie wnoszone przez wszystkie podłączone odbiorniki.
Z żadnego z gniazdek generatora nie pobieraj prądu przekraczającego limit określony dla jednego gniazdka.
Nie podłączaj generatora do sieci budynkowej. Może to doprowadzić do uszkodzenia generatora lub domowych odbiorników
prądu.
Nie uruchamiaj generatora w pobliżu innych linii/przewodów elektrycznych takich jak napowietrzna sieć elektryczna.
Znaczne przeciążenia mogą uszkodzić generator, niewielkie mogą skrócić jego żywotność.
Przed zasilaniem z generatora upewnij się, że wszystkie odbiorniki są w dobrym stanie technicznym. Gdyby któryś zaczął
pracować nienormalnie (zacierać lub niespodziewanie zatrzymywać się) natychmiast wyłącz generator, odłącz urządzenie i
zdiagnozuj je.
ZATRZYMYWANIE SILNIKA:
Aby AWARYJNIE zatrzymać silnik przestawić jego wyłącznik w pozycję „OFF”
Aby NORMALNYM trybem zatrzymać silnik należy:
Odłączyć odbiorniki
Pozwolić silnikowi pracować 5 minut , po czym
wyłączyć go.
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere KRAFTWELE Tragbarer Generator Handbücher
