KRAFTWELE NL9500 Betriebsanleitung
INSTRUKCJA ORYGINALNA
PROSZĘ O DOKŁADNE ZAPOZNANIE SIĘ Z PONIŻSZĄ INSTRUKCJĄ OBSŁUGI
PRZED URUCHOMIENIEM URZĄDZENIA.
BENZYNOWY GENERATOR PRĄDOTWÓRCZY
KRAFTWELE MODEL: NL9500
Niniejsza instrukcja obsługi jest własnością Kraftwele Polska i wszelkie kopiowanie nawet częściowe jest zabronione.
POLSKI | ENGLISH | DEUTSCH | УКРАЇНСЬКА
Dziękujemy za zaufanie i zakup wysokiej jakości agregatu prądotwórczego marki KrafTWele. Jesteśmy przekonani, iż przy
współpracy z czołowymi producentami podzespołów na świecie oraz zastosowaniu innowacyjnych rozwiązań technologicznych
stworzyliśmy produkt, który wyznacza miary postępu w zakresie bezpieczeństwa i niezawodności. Mamy nadzieję, że znajdzie
on Państwa uznanie w codziennym użytkowaniu. Bezpieczne korzystanie uwarunkowane jest zapoznaniem się z niniejszą
instrukcją.
Wszelkie dane zawarte w niniejszej instrukcji bazują na najświeższych danych dostępnych w momencie oddania jej do druku.
KrafTWele Polska zastrzega sobie prawo do wprowadzania dowolnych zmian w wyrobie bez wcześniejszego powiadamiania i
bez zaciągania jakichkolwiek zobowiązań.
Instrukcja obsługi jest nieodłączną częścią generatora i w przypadku odsprzedaży musi być do niego dołączona.
Importerem urządzenia odjętego niniejszą gwarancją jest KRAFTWELE POLSKA z siedzibą: 57-200 Ząbkowice Śląskie ul.
Jasna 42.
W związku z postępem technicznym i stałym dalszym rozwojem naszych produktów może okazać się, że produkt w niewielkim
stopniu odbiega od informacji zawartych w niniejszym podręczniku. Najaktualniejsze informacje i dane techniczne znajdziesz u
autoryzowanego przedstawiciela Kraftwele Polska.
UWAGA BARDZO DOKŁADNIE PRZECZYTAJ INSTRUKCJĘ
Zwróć szczególną uwagę na informacje poprzedzone słowami:
UWAGA – informuje o możliwości odniesienia obrażeń lub poważnego uszkodzenia sprzętu jeżeli instrukcje nie są
przestrzegane.
OSTRZEŻENIE – informuje o możliwości odniesienia poważnych obrażeń lub nawet śmierci, jeżeli instrukcje nie są
przestrzegane.
Agregat prądotwórczy jest to urządzenie wytwarzające energię elektryczną w procesie przemiany energii mechanicznej
wytworzonej przez silnik spalinowy, na energię elektryczną wytworzoną przez prądnicę połączoną z silnikiem. Wykorzystywany
może być jako źródło zasilania w awaryjnych sytuacjach zaniku energii w sieci oraz jako podstawowe źródło prądu na placu
budowy, działce, w domu czy warsztacie. Przy współpracy z automatycznym układem rozruchu stanowi doskonałe
zabezpieczenie obiektów przed niekontrolowanymi zanikami napięcia. Podawane dane techniczne agregatów określone są dla
wysokości 0 m.n.p.m., temperatury otoczenia 20C i wilgotności względnej 60%.
W przypadku pracy w gorszych warunkach osiągi agregatu ulegają obniżeniu: wysokość - spadek sprawności o ok. 1% co
100m, temperatura - spadek sprawności o ok. 2% co 5C.
BEZPIECZEŃSTWO PRZEDE WSZYTSKIM
Przed przystąpieniem do pracy z urządzeniem zawsze należy podjąć wszelkie działania mające na celu ograniczenie ryzyka
pożaru, porażenia prądem elektrycznym i uszkodzenia ciała. Bardzo ważną czynnością jest dokładne przeczytanie instrukcji
obsługi oraz zrozumienie przeznaczenia urządzenia, ograniczeń w jego zastosowaniu i zapoznanie się z ewentualnymi
zagrożeniami związanymi z jego użytkowaniem.
ŚRODKI OCHRONY INDYWIDUALNEJ
Obsługiwać agregat prądotwórczy może osoba pełnoletnia, która została zaznajomiona z instrukcją obsługi urządzenia,
przeszkolona w zakresie zasad i przepisów BHP, obowiązujących przy obsłudze agregatów oraz posiadająca aktualne badania
lekarskie (jeżeli jest wymagane).
Zespoły prądotwórcze mają szerokie zastosowanie tam, gdzie nie ma stałych źródeł zasilania w energię elektryczną albo mogą
nastąpić przerwy w jej dostawie.
Operator zobowiązany jest używać przepisową odzież roboczą oraz sprzęt ochrony osobistej (słuchawki ochronne).
W przypadku agregatów pracujących wewnątrz pomieszczeń zwrócić szczególną uwagę na odpowiednie odprowadzenie spalin
na zewnątrz (przewody odprowadzające spaliny muszą być odizolowane od materiałów łatwopalnych).
Agregat prądotwórczy musi pracować na równej powierzchni.
Jeśli agregat ma być użytkowany podczas opadów deszczu lub śniegu należy zadbać aby był on odpowiednio zabezpieczony
przed wilgocią.
DO ZALECANYCH ŚRODKÓW OCHRONY INDYWIDUALNEJ ZALICZA SIĘ:
Okulary i słuchawki ochronne,
Środki ochrony głowy i twarzy,
Obuwie ochronne,
Ubranie robocze chroniące przedramiona i nogi
NAKLEJKI OSTRZEGAWCZE
GAZY SPALINOWE SĄ TRUCIZNĄ!
Nigdy nie uruchamiaj silnika w pomieszczeniu zamkniętym. Może to spowodować utratę
przytomności a nawet śmierć w krótkim okresie czasu. Uruchamiaj silnik w dobrze
wentylowanym pomieszczeniu.
BENZYNA JEST WYSOCE ŁATWOPALNA I TRUJĄCA!
Zawsze wyłączaj silnik podczas tankowania.
Podczas tankowania nie zbliżać się z zapalonym papierosem ani z innym potencjalnym
źródłem ognia lub iskier.
Tankować tylko w dobrze wentylowanych pomieszczeniach.
Rozlaną benzynę natychmiast powycierać.
SILNIK I WYDECH MOGĄ BYĆ GORĄCE!
Podczas pracy silnika nagrzewa się silnik i tłumik do bardzo wysokiej temperatury. Uważaj aby
go nie dotykać dopóki jest gorący. Przed umieszczeniem generatora w zamkniętym
pomieszczeniu pozwól silnikowi ostygnąć.
PORAŻENIE PRĄDEM!
Nie uruchamiaj urządzenia w stanie mokrym lub zawilgoconym bez odpowiednich
zabezpieczeń przeciwporażeniowym.
Nie obsługuj generatora mokrymi rękami.
Przed rozpoczęciem pracy sprawdź izolacje przewodów.
Może być wystawiony na wpływy środowiska, jakie przewidziane są klasą bezpieczeństwa
IP23 wg norm DIN 40050
POZIOM HAŁASU!
Podane parametry poziomu emisji niekoniecznie są bezpieczne. Mimo istniejącej korelacji
pomiędzy poziomem hałasu i otoczenia należy sprawdzić czy dalsze środki ostrożności nie są
wymagane. Czynniki wpływające na rzeczywisty poziom hałasu (narażenia) obejmują również
charakterystykę pomieszczenia pracy.
UWAGA!
Przed uruchomieniem generatora zawsze przeprowadź kontrolę stanu technicznego, aby
zapobiec wypadkowi.
Nie wolno uruchamiać agregatu gdy zdjęte są osłony fabryczne.
Nie wolno uruchamiać agregatu niewyposażonego w filtr powietrza lub tłumik rury wydechowej.
Nie wolno przykrywać agregatu jakimkolwiek materiałem podczas jego pracy lub tuż po
zatrzymaniu.
Unikaj podłączenia do gniazd 230V instalacji domowej podczas zaniku prądu w sieci
elektrycznej.
Unikaj podłączenia równoległego z innymi generatorami.
POZIOM HAŁASU:
Poziom ciśnienia akustycznego
74 dB(A)
Poziom mocy akustycznej
96 dB(A)
Możliwy błąd w pomiarach
3,56 dB(A)
INFORMACJE PODANE POWYŻEJ POZWOLĄ UŻYTKOWNIKOWI MASZYNY LEPIEJ OCENIĆ ZAGROŻENIE
I RYZYKO WYNIKAJĄCE Z UŻYTKOWANIA GENERATORA PRĄDU.
Generator spełnia wszystkie obowiązujące normy ISO 8528-10, EN ISO 3744 oraz dyrektywami 2000/14/EC, 2006/42/EC,
2006/95/EC.
UWAGA!!!
AGREGAT PRĄDOTWÓRCZY JEST PRZEZNACZONY DO WYTWARZANIA PRĄDU
TRÓJFAZOWEGO LUB JEDNOFAZOWEGO I NIE MOŻE BYĆ STOSOWANY DO ŻADNYCH
INNYCH CELÓW
PAMIĘTAJ!!!
NIE ŁADUJ AKUMULATORA KTÓRY JEST PODŁĄCZONY DO URZĄDZENIA!!!
CZAS PRACY URZĄDZENIA:
Urządzenie jest wyposażone w napędzający prądnicę silnik spalinowy, który wymaga dotarcia przy niskim obciążeniu
elektrycznym.
Czas pracy przedstawia tabela:
W OKRESIE DOTARCIA
PO OKRESIE DOTARCIA
PIERWSZE 30 mth
1h/50%
-
W OKRESIE MIĘDZY 30 A 100 mth
4h/50%
-
POWYŻEJ 100mth
-
8h/75%
mth- motogodzina / czas pracy urządzenia przez 1 godzinę
%- wartość obciążenia
NALEŻY PAMIĘTAĆ O PIERWSZEJ WYMIANIE OLEJU W OKRESIE 50/60MTH PRACY
URZĄDZENIA ZGODNIE ZE WSKAZÓWKAMI INSTRUKCJI SILNIKA.
PRZYGOTOWYWANIE DO URUCHOMIENIA:
Upewnij się, że generator jest umiejscowiony na płaskim podłożu a jego silnik nie pracuje.

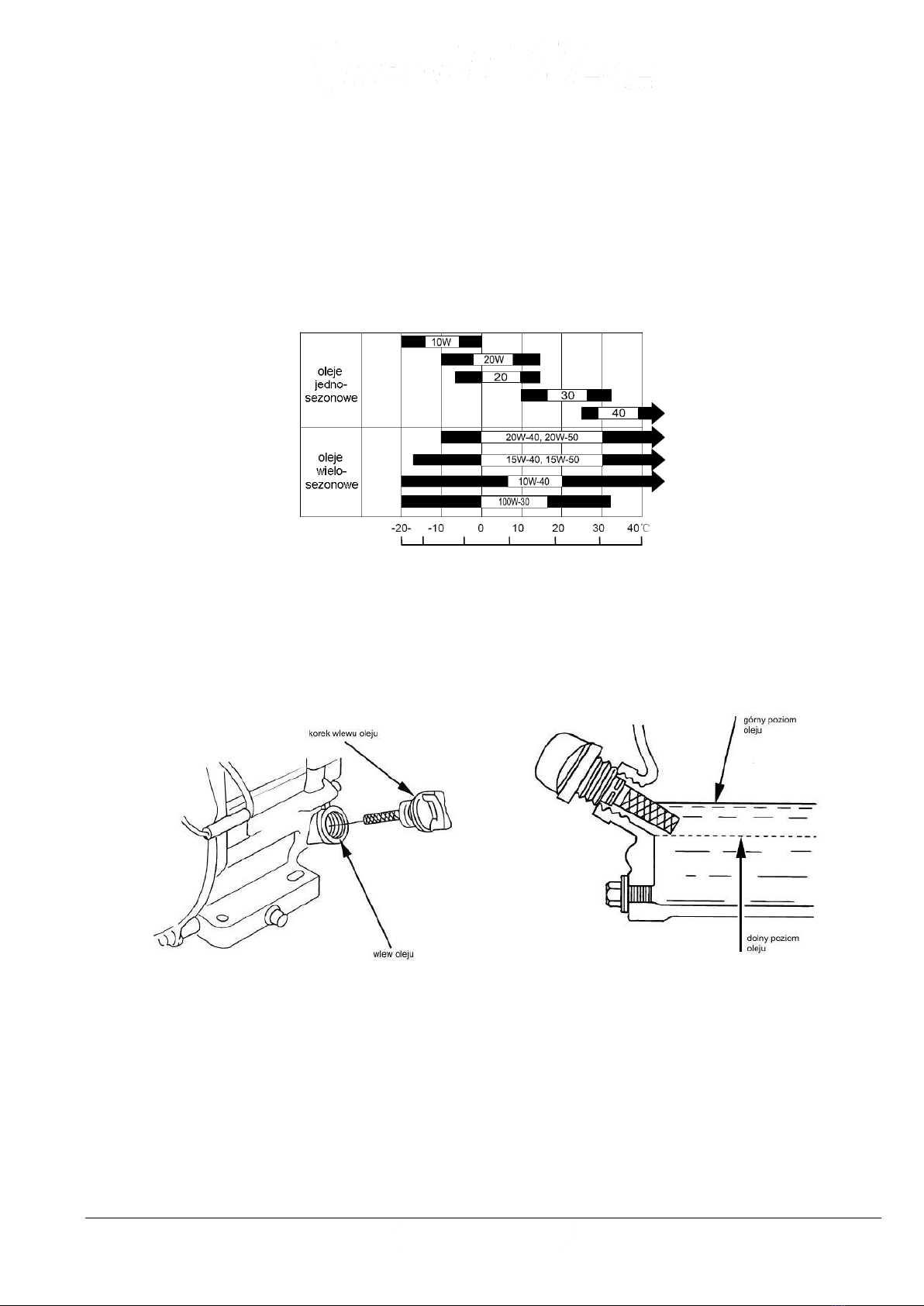

POZIOM OLEJU W SILNIKU:
Użycie nieodpowiedniego oleju bez dodatków detergentowych lub oleju do
silników dwusuwowych może skrócić czas eksploatacji silnika.
Stosować wysokiej jakości olej do silników 4-suwowych, o wysokiej zawartości detergentów. Lepkość oleju dobrać do średnich
temperatur panujących w obszarze gdzie generator będzie eksploatowany.
Uruchomienie silnika bez dostatecznej ilości oleju grozi poważnym
uszkodzeniem silnika.
Odkręć korek wlewu oleju, przetrzyj czystą szmatką i sprawdź poziom oleju wtykając do oporu wskaźnik do wlewu (bez
zakręcania korka). Jeśli poziom będzie zbyt niski aby olej pozostawił ślad na wskaźniku dolej „pod korek” olej zalecanego typu.
POJEMNOŚĆ MISKI OLEJOWEJ 1,1 L

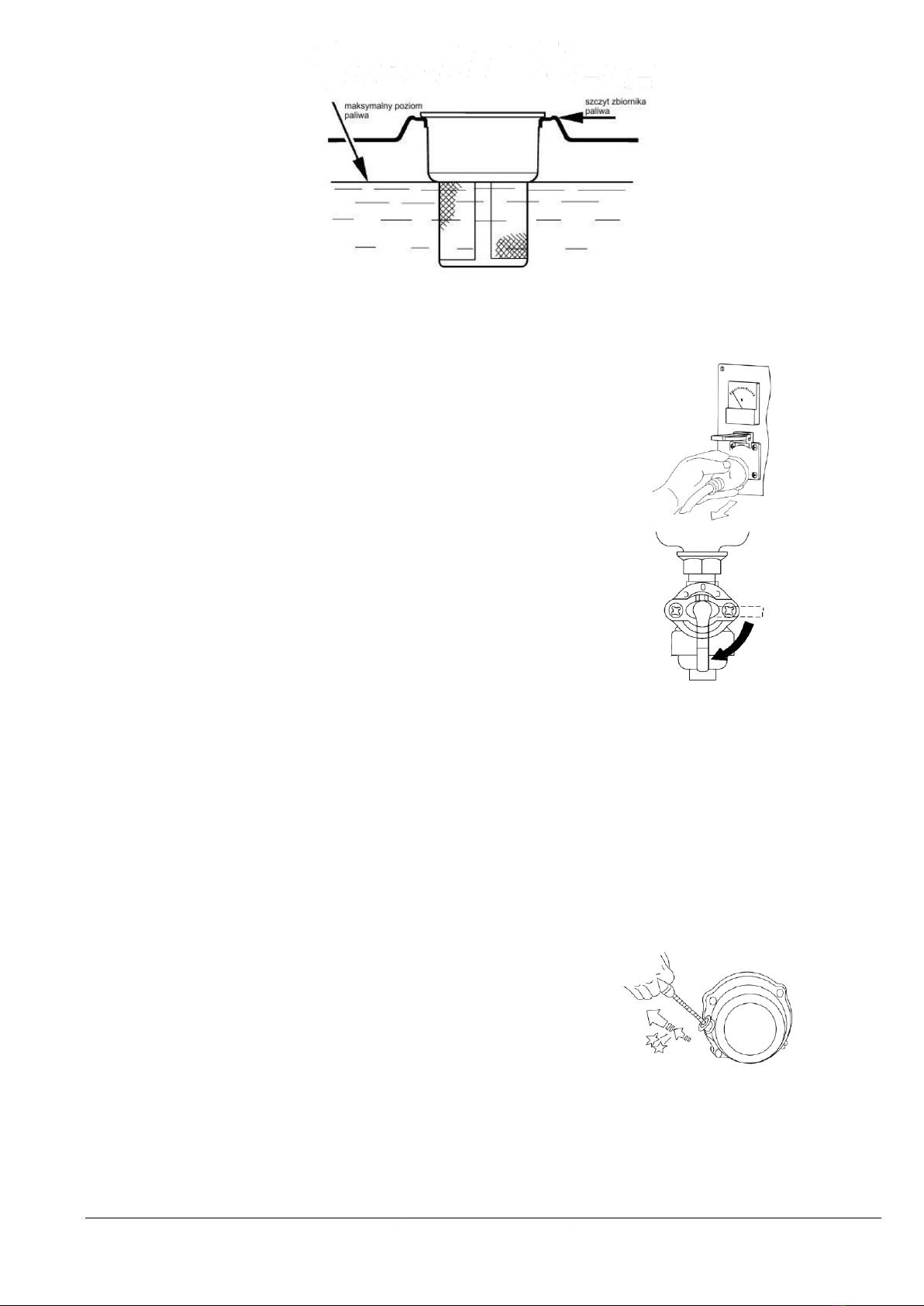

POZIOM PALIWA:
Stosować paliwo samochodowe – najlepiej benzynę bezołowiową Pb95 aby zminimalizować ilość osadów w komorze spalania.
Napełniając zbiornik nie przekraczaj poziomy maksymalnego. Przed uruchomieniem wytrzyj ewentualne rozlane paliwo. Nie
stosować mieszanek paliwowo-olejowych ani zanieczyszczonych benzyn. Chronić zbiornik przed zanieczyszczeniami. Po
zatankowaniu upewnij się że korek wlewu jest dobrze zakręcony.
URUCHOMIENIE SILNIKA:
1. Przed uruchomieniem silnika odłącz wszystkie odbiorniki prądu
od gniazdek generatora
2. Przestaw kurek paliwa w położenie „ON”
3. Załącz włącznik silnika (przestawić w położenie „ON”)
4. Przestaw dźwignie ssania w pozycję „START”
Nie stosuj ssania w przypadku gdy silnik jest gorący lub jest
uruchamiany przy wysokiej temperaturze powietrza
5. Powoli ciągnąc za uchwyt linki szarpaka napiąć ją, po czym
szarpnąć
6. Po uruchomieniu silnika dźwignię ssania przestawić stopniowo z
pozycji „START” do pozycji „RUN”
W przypadku generatora z rozruchem elektrycznym pomijamy pkt 3 i 5 gdzie rozruchu dokonujemy poprzez przekręcenie
kluczyka.
PODŁĄCZENIE ODBIORNIKÓW PRĄDU:
Przed podłączeniem odbiornika prądu do generatora upewnij się że jest on w
dobrym stanie technicznym i że jego zapotrzebowanie na prąd nie przekracza
wydajności generatora.
Wetknij kabel odbiornika prądu w gniazdko generatora
Jeżeli podłączany sprzęt jest włączony, to może
zacząć nagle nieoczekiwanie pracować – uwaga na
niebezpieczeństwo powstanie obrażeń ciała lub wypadków.
Włącz bezpiecznik (zabezpieczenie) generatora
Włącz podłączony sprzęt
Podczas rozruchu większość silników elektrycznych pobiera zdecydowanie
większy prąd niż ich nominalny prąd pracy
Generator nie powinien pracować przy maksymalnym obciążeniu dłużej niż przez 15 minut. Przy pracy ciągłej nie przekraczaj
mocy znamionowej. W każdym przypadku uwzględnij sumaryczne obciążenie wnoszone przez wszystkie podłączone odbiorniki.
Z żadnego z gniazdek generatora nie pobieraj prądu przekraczającego limit określony dla jednego gniazdka.
Nie podłączaj generatora do sieci budynkowej. Może to doprowadzić do uszkodzenia generatora lub domowych odbiorników
prądu.
Nie uruchamiaj generatora w pobliżu innych linii/przewodów elektrycznych takich jak napowietrzna sieć elektryczna.
Znaczne przeciążenia mogą uszkodzić generator, niewielkie mogą skrócić jego żywotność.
Przed zasilaniem z generatora upewnij się, że wszystkie odbiorniki są w dobrym stanie technicznym. Gdyby któryś zaczął
pracować nienormalnie (zacierać lub niespodziewanie zatrzymywać się) natychmiast wyłącz generator, odłącz urządzenie i
zdiagnozuj je.
ZATRZYMYWANIE SILNIKA:
Aby AWARYJNIE zatrzymać silnik przestawić jego wyłącznik w pozycję „OFF”
Aby NORMALNYM trybem zatrzymać silnik należy:
Odłączyć odbiorniki
Pozwolić silnikowi pracować 5 minut , po czym
wyłączyć go.
Przestawić kurek dopływu paliwa w położenie „OFF”
PRACE KONSERWACYJNE:
W celu zapewnienia bezproblemowej pracy urządzenia należy:
wymieniać olej w silniku spalinowym zgodnie z instrukcją tabela poniżej (należy pamiętać, że praca w niekorzystnych
warunkach pociąga za sobą konieczność częstszego wykonywania obsługi silnika).
regularnie sprawdzać poziom oleju.
dbać o czystość silnika i jego elementów.

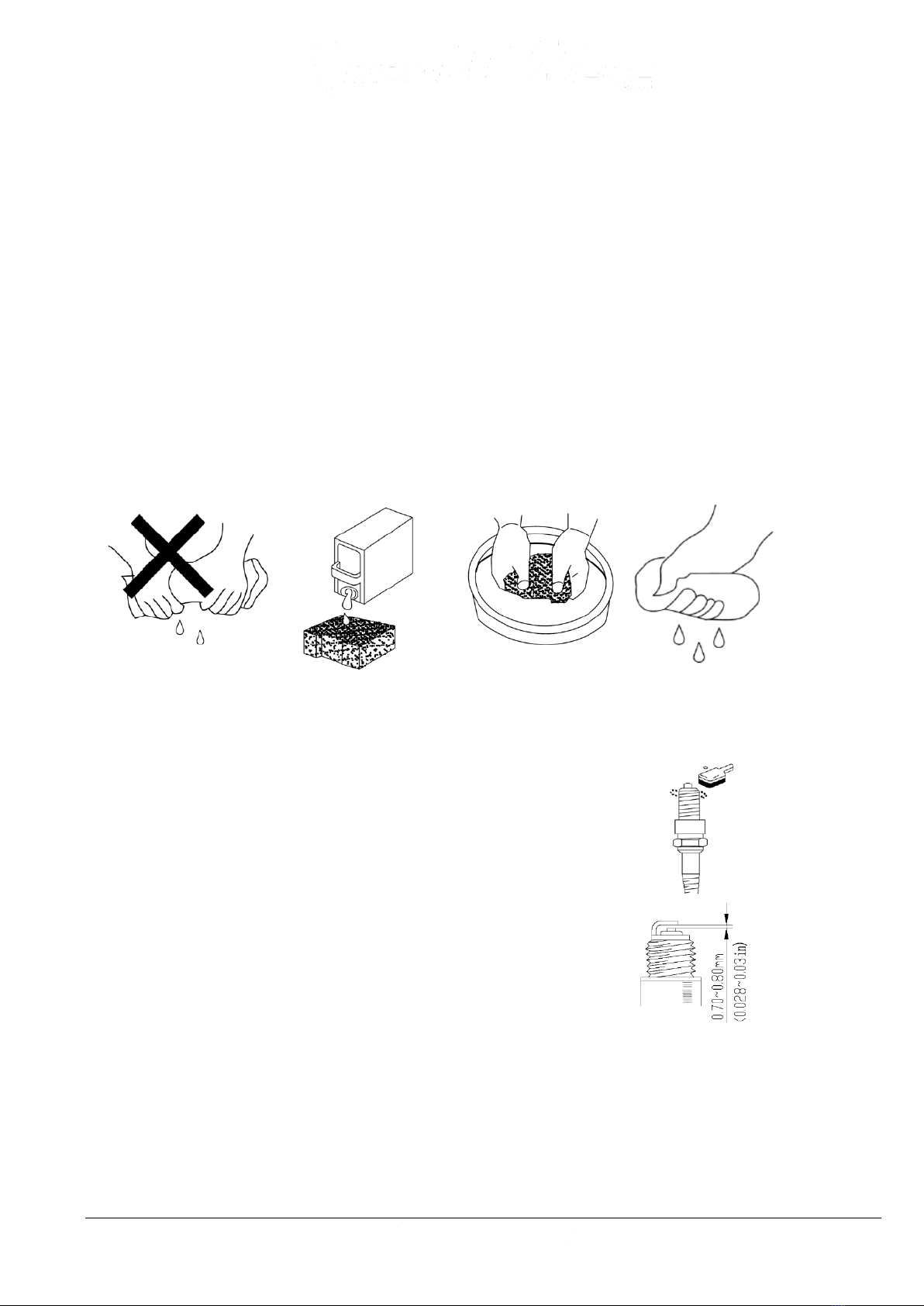

okresowo sprawdzać czystość filtrów powietrza.
okresowo sprawdzać i w razie potrzeby wymieniaj inne elementy silnika
MODEL
PRACA CIĄGŁA
PRACA SPORADYCZNA
9800
150mth
200mth
UWAGA:
W razie potrzeby skontaktuj się z autoryzowanym punktem serwisowym.
Używaj wyłącznie oryginalnych części zamiennych. Obsługa prądnicy ogranicza się do kontroli jej czystości oraz przelotowości
kanałów wlotowych i wylotowych powietrza chłodzącego.
Podzespół
REGULARNE OKRESY KONSERWACYJNE
Czynności wykonywać w określonych przedziałach
miesięcznych lub godzinowych w zależności od tego co
występuje najpierw
Przy każdym
użyciu
Po 1-szym
m-cu lub 10 h
Co 3 m-ce
lub co 50 h
Co 6 m-cy
lub co 100 h
Co rok
lub 300 h
Olej w silniku
Sprawdzić poziom
Wymienić
Filtr powietrza
Sprawdzić czystość
Oczyścić
Świeca zapłonowa
Oczyścić/wyregulować przerwę
Wymienić
Filtr/kurek paliwa
Oczyścić ewentualnie wymienić
Zbiornik paliwa
Czyścić
CO ROK
Luzy zaworów
Sprawdzić ewentualnie wyregulować
Komora spalania
Oczyścić
Po każdych 300 h (powinien to wykonać autoryzowany serwis)
Przewód paliwowy
Sprawdzić stan
Co 2 lata (w razie konieczności wymienić)
CELEM PRZEGLĄDÓW KONSERWACYJNYCH JEST ZACHOWANIE GENERATORA W MOŻLIWIE DOBRYM
STANIE TECHNICZNYM.
CZYNNOŚCI EKSPLOATACYJNE
WYMIANA OLEJU
Aby zapewnić szybkie i całkowite opróżnienie układu smarowania z przepracowanego oleju należy go spuszczać przy gorącym
silniku
Przed spuszczeniem oleju wyłączyć silnik i odciąć dopływ paliwa
1. Rozgrzać silnik, upewnić się że generator spoczywa poziomo i podstawić
pod miskę olejową naczynie na olej.
2. Odkręcić korek wlewu oleju, odkręcić korek spustowy oleju i zdjąć z niego
podkładkę uszczelniającą. Olej spłynie do podstawionego naczynia
3. Skontrolować uszczelkę filtra oleju i ewentualnie wymienić
4. Wkręcić korek spustowy z nową podkładką uszczelniającą i dociągnąć go.
5. Miskę zalać nowym olejem zalecanego typu i sprawdzić jego poziom.
Spuszczony olej zagospodarować zgodnie z wymogami
ochrony środowiska. Nie wylewać do odpadów komunalnych
ani do ziemi.
FILTR POWIETRZA
Silnika nie wolno uruchamiać bez działającego filtra powietrza
Wyjąć wkład filtra
Umyć wkład filtra w rozpuszczalniku (nie wyżymać) i nasączyć go olejem. Wycisnąć nadmiar oleju
ŚWIECE
1. Zdjąć ze świecy końcówkę przewodu wysokiego napięcia.
2. Oczyścić gniazdo świecy z naleciałości i osadów.
3. Odpowiednim kluczem wykręć świecę.
4. Usunąć nagar i sprawdzić kolor elektrod. Objawem dobrego działania świecy jest
kolor jasnobrązowy.
5. Szczelinomierzem zmierzyć przerwę iskrową. Powinna ona wynosić 0,7-0,8 mm. W
razie potrzeby skorygować ja ostrożnie doginając zewnętrzną elektrodę.
6. Ostrożnie dłonią wkręcić do oporu świecę dbając aby nie przegwintować otworu.
7. Wkręconą do wyczuwalnego ręcznie oporu nową świecę dociągnąć pół obrotu
kluczem aby napiąć jej podkładkę. Montowana ponownie świeca używana może
wymagać dociągnięcia tylko o 1/8 lub 1/4 obrotu.
8. Pewnie osadzić z powrotem końcówkę przewodu wysokiego napięcia świecy.
Świeca musi być dobrze dociągnięta. Niepoprawnie dociągnięta może nagrzać
się do bardzo wysokiej temperatury i uszkodzić silnik.
KRANIK PALIWA
Inhaltsverzeichnis
Sprachen:
Andere KRAFTWELE Tragbarer Generator Handbücher
