WINGSPAN: 1380mm

SAFETY PRECAUTIONS

This radio control model is not a toy!

●First-time builders should seek advice from people having building

experience in order to assemble the model correctly and to produce

its performance to full extent.

●Assemble this kit only in places out of childrenÕs reach!

●Take enough safety precautions prior to operating this model.

You are responsible for this modelÕs assembly and safe operation!

●Always keep this instruction manual ready at hand for quick

reference, even after completing the assembly.

For Intermediate

& Advanced Flyers.

THE FINEST RADIO CONTROL MODELS

INSTRUCTION MANUAL

3~10

11~12

RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT

KYOSHO SUPER QUALITY SERIES

Before use, please carefully read the explanations!

※製品改良のため、予告なく仕様を変更する場合があります。

安全のための注意事項

この無線操縦模型は玩具ではありません!

●この商品は高い性能を発揮するように設計されています。

組立てに不慣れな方は、模型を良く知っている人にアド

バイスを受け確実に組立ててください。

●小さい部品があるので、組立て作業は、幼児の手がとど

かない所で必ず行ってください。

●飛行して楽しむ場所は万一の事故を考えて、安全を確認

してから責任をもってお楽しみください。

●組立てた後も、説明書がいつでも見られるように大切に

保管してください。

スホーイ Su‑31 40

組立／取扱説明書

中・上級者向

※組立てる前にこの説明書を良くお読みになり十分に理解してください。

目次 INDEX

SUKHOI Su-31 40

■飛行機用4チャンネル以上のプロポ

A minimum 4 channel transmitter

for aircraft.With 5 servos.

＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。

For handling the radio properly, refer to its instruction manual.

■カッターナイフ

Sharp Hobby Knife

■＋ドライバー（大、中、小）

Phillips Screwdriver (l, m, s)

■ドリル、タップ、リューターなど。

Drill,Tap,Handgrinder

■ラジオペンチ

Needle Nose Pliers

■キリ

Awl

■ハサミ

Scissors

エンジン及びマフラー

■飛行機用エンジン

Model Airplane Engine

■マフラー

Muffler

Engine and Muffler

■プラグ

Glow Plug

■ニッパー

Wire Cutters

■単1乾電池…4本

4 D-size Batteries

■ブースターコード

Booster Cord

燃料、始動用具

Required for engine starting:

■燃料ポンプ

Fuel Primer

■プラグレンチ

Plug Wrench

■

延長コード…2本

2 aileron extension

cords

■二股コード…1本

1 Y- harness

■グロー燃料

Glow engine fuel only.

MODEL

ENGINE

FUEL

SILICON

Epoxy A

Epoxy B

■瞬間接着剤

Instant Glue

■エポキシ接着剤 (30分硬化型)

Epoxy Glue (30 minutes type)

■シリコンシール剤

Silicon Glue

接着剤

Glue

プロペラ及び

スピンナー

＊ご使用になるエンジンに合った

サイズをお買い求めください。

Purchase a propeller that

will match your engine.

Propeller and Spinner

下記商品のメーカー、サイズ等は、販売店とご相談ください。

CAUTION

: For details concerning the equipment listed below

(size, maker, etc.), check with your hobby shop.

警告

空用(飛行機用)のプロポセット(4チャンネル以上)を必ず使用

してください。(空用以外使用禁止)

CAUTION

: Only use a minimum 4 channel radio for aircraft!

(No other radio may be used!)

ガソリンや灯油は使用禁止

WARNING: Normal gasoline

cannot be used with

glow engines.

警告

注意

＊2サイクル 40~46

4サイクル 52~53

＊2-stroke .40~46

4-stroke .52~53

さらに用意すると良いもの

■エンジン始動用スターター

Engine Starter

■スターター用12Vバッテリー

12V Battery (for starter)

＋

−

Other equipment for enhancing airplane operation & performance

■燃料フィルター

Fuel Filter ■スピンナー

Spinner(52mm）

■プロペラ

Propeller

4■シリコンチューブ

Fuel line

■スポンジシート

Sponge Sheet

4チャンネル以上の飛行機用無線操縦機（プロポ）セ

ット（5サーボ：標準サーボ x5）と電池。特にサーボ

モーターは、充分なトルクを持ったものを使用してく

ださい。

A minimum 4 channel radio for airplanes (with 5

standard servos), and nicad or alkaline batteries are

required.

キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Not included in kit!)

組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)

キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社

「ユーザー相談室」までご連絡ください。

Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.

説明書に使われているマーク

Symbols used throughout this instruction manual, comprise:

完成後のたるみ止めやはがれ止めのために、クリヤウレタン塗装を行ってください。

You can keep the covering film from wrinkling or peeling by spraying the plane with clear polyurethane.

主翼

Main Wing

エポキシ接着剤で接着する。

Apply epoxy glue.

左右同じように組立てる。

Assemble left and right

sides the same way.

別購入品

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

余分をカットする。

Cut off excess.

瞬間接着剤で接着する。

Apply instant glue

(CA glue, super glue).

可動するように組立てる。

Ensure smooth non-binding

movement while assembling.

●重要な注意事項があ

るマークです。

必ずお読みください。

Do not overlook this

symbol!

注意して組立てる所。

Pay close attention here! Warning!

低粘度瞬間接着剤がヒンジにしみこ

む様にして確実に接着する。

Secure nylon hinges with instant glue,

being careful not to glue the wing and

aileron together.

主翼とエルロンの中心を

合わせる。

Align the center line of

main wing with aileron.

組立て前の注意 BEFORE YOU BEGIN

組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。

Read through the manual before you begin, so you will have an overall idea of what to do.

Ensure that the two wing halves are

securetyglued together with epoxy.

Warning!

確実に接着する。

飛行中にはずれると操縦不可能になり

事故につながります。

Warning!

確実に接着する。

飛行中にはずれると操縦不可能になり事故につながります。

Make certain the hinges are adequately secured withglue.

If they come loose in flight accidents may result.

Cut away covering film only in these locations.

フィルムのみ。

Top view.

上面

主翼

Main Wing

向きに注意。

Note the direction.

上

Top

すき間をエポキシ

接着剤で充填する。

Use epoxy glue

to fill the opening.

上反角。

Dihedral.

主翼上面

Main wing Top.

低温

low setting

あて布をしたアイロンを低温であて、

必要に応じて温度を上げてゆく。

温度を上げすぎるとフイルムが溶ける

ので注意する

Use an iron covered with a cloth!

Start at low setting. Increase the set--

ting if necessary. If it is too high, you

may damage the film.

あて布

with cover (cloth)

完成機に張ってあるフィルムは

、

温度や湿度など気候

条件が工場組立の時から変化すると

、

多少タルミが出る

ことがあります。飛行には

、

さしつかえありませんが

、

アイロンをあてるとタルミがとれます。

The pre-covered film on ARF kits may wrin-kle due to

variations of temperature. Smooth out as explained

AÕA

斜線部をカットする。

Cut off shaded portion.

フィルムのみ。

Cut away film

only, here.

フィルムのみ。

Cut away film

only, here.

フィルムのみ。

Cut away film

only here.

フィルムのみ。

Cut away film

only here.

4.2mm

主翼の取付けは確実に。

飛行中にはずれると操縦不能になり事故につながります。

Make certain wing securely attaches to fuse. erratic flight

and/or crashes can result if it comes loose during flight.

エポキシ接着剤で接着する。

Apply epoxy glue.

左右同じように組立てる。

Assemble left and right sides

the same way.

別購入品

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

主翼

Main Wing

主翼(下面）

Main Wing(Botton view)

Top view Bottom view

Bottom view

Aileron Servo

エルロンサーボ

Set all screws securely.If they come off duringflight you will

lose control of your aircraft!

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

Warning!

確実に取り付ける。

飛行中にはずれると操縦不可能になり事故につながります。

注意して組立てる所。

Pay close attention here!

上面下面

下面

4 x 40mm

4mm 4mm

で舵角を調整する。

Adjust the travel of each control surface.

Please refer .

2 x 20mm

2 x 20mm ビス

Screw 4

2mm

A = AÕ

4mm

Washer

4 x 40mm

Screw

ビス

ワッシャー

Warning!

115mm

エンジンマウント

Engine Mount

54 x 20mm

Screw

4x20mm

4mm

ビス 4mm

Mount Nut

マウントナット

3.5

Engine Mount

エンジンマウント

3mm

エポキシ接着剤で接着する。

Apply epoxy glue.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

Throttle Rod

Depends on

the position

of carburettor.

3 x 25mm

Screw

3mm

Washer

3mm

Spring Washer 4

3mm

Nut

Engine shaft line

Engine Mount

Spring Washer

3mm

Washer

3mm

3x25mm

5mm

エンジンシャフトライン

ビスワッシャー

スプリングワッシャー

ナット

キャブレターの

位置に合わせる。

When using a

2stroke engine.

●2サイクルエンジン

の場合 When using a

4stroke engine.

●4サイクルエンジン

の場合

Position the engine so the muffler exits the bottom of the fuse and the engine shaft is centered on the firewall as shown.

マフラーが真下にくるようシャフトラインを参考にして,エンジンマウントの角度を決定する

スプリング

ワッシャー

エンジンマウント

Throttle Rod

エンコンロッド

Nut

3mm ナット

エンコンロッド

別購入品

Must be purchased separately!

AAÕ

BÕB

CCÕ

A = AÕ B = BÕ

C = CÕ

エポキシ接着剤で接着する。

Apply epoxy glue.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

メインギヤ

Main Landing Gear

4mm

Washer

ワッシャー

4mm

Spring washer

スプリングワッシャー

4×16mm

4×35mm

4mm

4mm Nut

ナット

4mm

4×16mm

メインギヤ

4mm

Main gear

フィルムのみ.

Cut away only covering film.

フィルムのみ.

Cut away only covering film.

Warning!

確実に接着する。飛行中にはずれると

操縦不能になり事故につながります。

水平/垂直尾翼

Vertical/Horizontal Tail

Make certain plane is aligned accurately

per the diagram. A mis-aligned plane

can fly erraticaliy and cause accidents .

4 x 35mm

Screw

4 x 16mm

Screw

Pay close attention here!

ビス

注意して組立てる所。 Ensure smooth non-binding

movement while assembling.

可動するように組立てる。

水平尾翼 / 垂直尾翼

Horizontal / Vertical Tail

Warning!

確実に接着する。飛行中に

はずれると操縦不能になり

事故につながります。

低粘度瞬間接着剤がヒンジにしみこ

む様にして確実に接着する。

2mm

2.6 x 8mm TPビス

TP Screw

Bend at end of rod.

折り曲げる。

Secure nylonhinges with instant glue.

Be careful not to glue the fin and

rudder or stab and elevater together.

Make certain parts are

aligned accurately and play

is reduced to a minimum.

2mm

Heat-shrink Tube

Beware of the flame!

Bend at end of rod.

Bend at end

of rod.

Bend at end of rod.

折り曲げる。

収縮チューブ Be careful not to scorch the

heat-shrink tube!

チューブを燃やさないように

注意して暖めて収縮させる。

火気に注意。

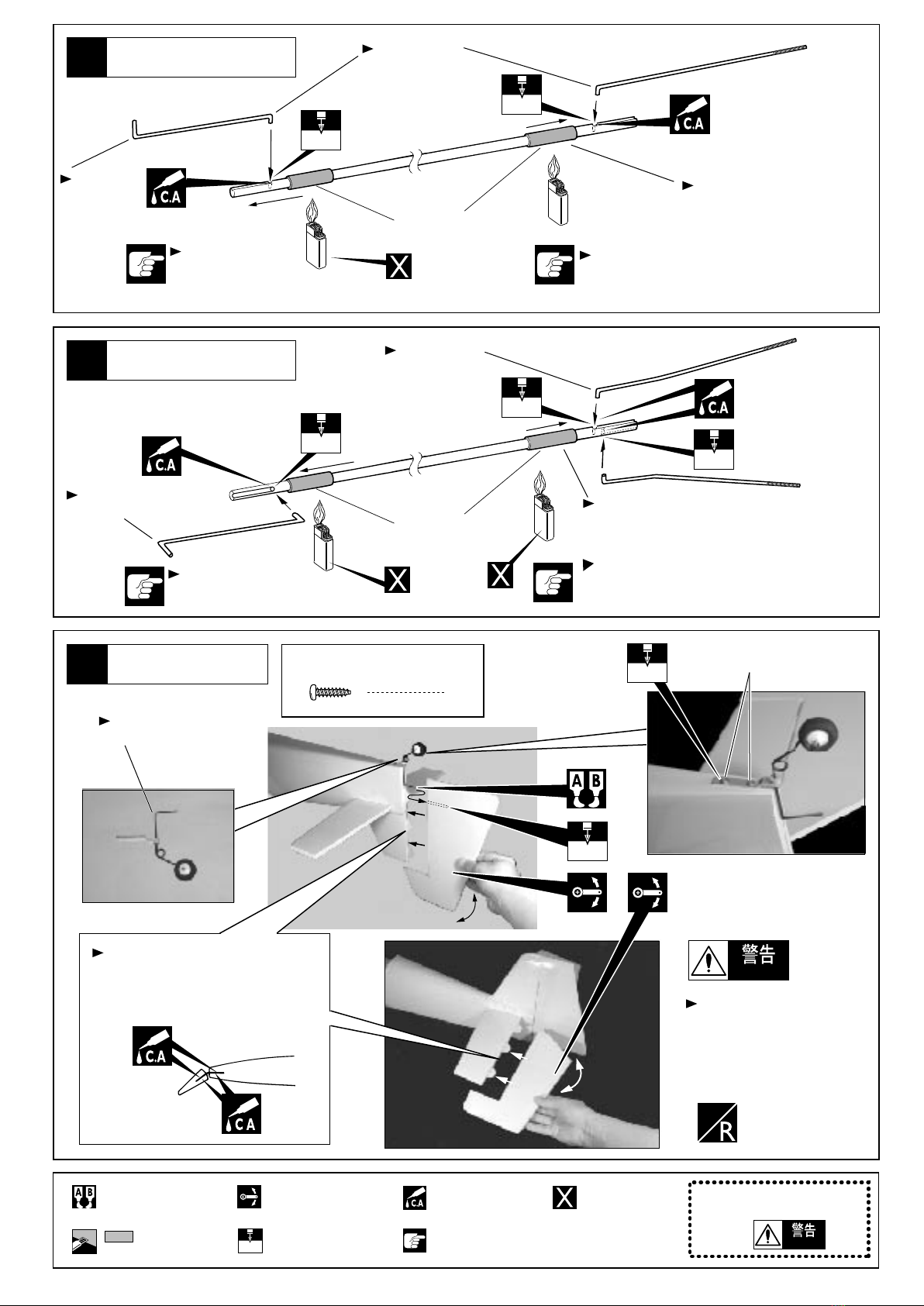

Elevator Rod

エレベーターロッド

2mm

Heat-shrink Tube

Beware of the flame! Slide heat shrink tubes over linkage rods and use a

shrink covering heat gun or similar to secure (shrink)

them in place.

火気に注意。

Slide heat shrink tubes over linkage rods and use a

shrink covering heat gun or similar to secure (shrink)

them in place.

Be careful not to scorch the

heat-shrink tube!

折り曲げる。

収縮チューブ

チューブを燃やさないように

注意して暖めて収縮させる。

火気に注意。火気に注意。

Rudder Rod

ラダーロッド

2.6 x 8mm

2mm

エポキシ接着剤で接着する。

Apply epoxy glue.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

注意して組立てる所。

Pay close attention here!

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

Ensure smooth non-binding

movement while assembling. Apply instant glue

(CA glue, super glue).

可動するように組立てる。瞬間接着剤で接着する。別購入品

Must be purchased

separately!

Linkage

リンケージ

Linkage

リンケージ

別購入品

Must be purchased separately!

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

エレベーターサーボ

Elevator Servo

ラダーサーボ

スロットルサーボ

●下から見た図

Bottom View

Warning!

確実に取り付ける。

PPパイプ

飛行中にはずれると操縦不可能になり事故につながります。

Warning!

確実に取り付ける。

飛行中にはずれると操縦不可能になり事故につながります。

2 x 20mm ビス

Screw

3mm セットビス

Set Screw

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

Make certain parts are aligned accurately and play is

reduced to a minimum. Tighten screws securely.

Rudder Servo

Throttle Servo

Make certain parts are aligned accurately and play is reduced

to a minimum. Tighten screws securely.

2×20mm

3mm

2mm

1.2mmエンコンロッド

Throttle Rod

プラスチックパーツ

Plastic Parts

プロポに付属

Included with the radio set.

バッテリー

Battery

受信機

Receiver

2mm

Ensure smooth non-binding

movement while assembling.

可動するように組立てる。

エポキシ接着剤で接着する。

Apply epoxy glue.

で舵角を調整する。

Adjust the travel of each control surface.

Please refer .

で舵角を調整する。

Adjust the travel of each

control surface.

Please refer .

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

2mm

Cowling

カウリング

2.6 x 8mm TPビス

TP Screw

3x35mm 5mm

3mm〜5mm

After confirming the posi-tion of the

fuel tank's internal parts(see front

view), insert and tighten the screw.

2.6x8mm

3mmベニヤ

向きを確認してしめ込む。

Silicon tube

シリコンチューブ

シリコンシール剤で固定する。

燃料タンク

Fuel tank

3 x 35mm TPビス

TP Screw

Fix tank in fuselage with silicon glue.

カウル内側の曲面に合

うようにカットする。

Trim outer surface of

cowling mounts to match

inner curve of cowl.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

エポキシ接着剤で接着する。

Apply epoxy glue.

胴体と同じ色で塗装する。

Color paint

2 x 8mm TPビス

TP Screw

2 x 8mm

1.6mm

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

注意して組立てる所。

Pay close attention here!

Canopy

キャノピー

30mm

15mm

10mm

ラダー RUDDER

エレベーター ELEVATOR

エルロン AILERON

付属のデカールはパッケージを参考に貼ってください。

図の様に各舵が動くように調整する。図の動作量は通常の飛行に適した舵角です。

Adjust the travel of each control surface to the values in the diagrams.

These values fit general flight capabilities. Readjust according to your needs and flight level.

DOWN

デカール

Decal

測定位置

Reference point for

diagram at right.

Apply included decals. For the correct placement of decals,

please refer to box top.

測定位置

重心位置

100〜120mm

Reference point for

diagram at right.

Reference point for

diagram at right.

Inhaltsverzeichnis

Andere Kyosho Spielzeug Handbücher

Kyosho

Kyosho Phanton 70 Bedienungsanleitung

Kyosho

Kyosho KF01 T90-TYPE 3 BodySet Bedienungsanleitung

Kyosho

Kyosho Sunstorm 600 Bedienungsanleitung

Kyosho

Kyosho autokite xp Bedienungsanleitung

Kyosho

Kyosho LAZER ZX-5 Readyset Bedienungsanleitung

Kyosho

Kyosho MINIUM WARBIRD SPITFIRE MK.I Bedienungsanleitung

Kyosho

Kyosho MONSTER TRACKER readyset Bedienungsanleitung

Kyosho

Kyosho EP Concept SR-K Bedienungsanleitung

Kyosho

Kyosho Inferno GT2 ReadySet Bedienungsanleitung

Kyosho

Kyosho INFERNO NEO 3.0 Bedienungsanleitung

Kyosho

Kyosho RC SURFER Bedienungsanleitung

Kyosho

Kyosho Fortune 612 II Bedienungsanleitung

Kyosho

Kyosho Sunstorm 600 Bedienungsanleitung

Kyosho

Kyosho Chevrolet Corvette C6-R 2007 Body Shell Bedienungsanleitung

Kyosho

Kyosho PIPER PA34 VE29 TWIN Bedienungsanleitung

Kyosho

Kyosho Kaliber 90 Bedienungsanleitung

Kyosho

Kyosho G.Trick 90 Bedienungsanleitung

Kyosho

Kyosho Piper J-3 Cub M36 Bedienungsanleitung

Kyosho

Kyosho FAZER VE-X (with KT-200) Bedienungsanleitung

Kyosho

Kyosho TWIN STORM 800 Bedienungsanleitung

Kyosho

Kyosho sunstorm1000 Bedienungsanleitung

Kyosho

Kyosho Macchi M33 50 Bedienungsanleitung

Kyosho

Kyosho bladerunner 101r Bedienungsanleitung

Kyosho

Kyosho Calmato TRAINER 40 Bedienungsanleitung

Beliebte Spielzeug Handbücher anderer Marken

marklin

marklin 37321 Bedienungsanleitung

Canon

Canon PAPER CRAFT Bedienungsanleitung

GREAT PLANES

GREAT PLANES Pitts M-12S Bedienungsanleitung

NOCH

NOCH 14261 Bedienungsanleitung

Hausler

Hausler 450 SE V2 Bedienungsanleitung

Dynaflite

Dynaflite Daydream Bedienungsanleitung

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Handbuch

Kenner

Kenner Batman 63651 Bedienungsanleitung

LEGO

LEGO 8527 Bedienungsanleitung

iKarus

iKarus ECO 8 Bedienungsanleitung

Multiplex

Multiplex EasyStar II Bedienungsanleitung

Walkera

Walkera 38 Bedienungsanleitung

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Bedienungsanleitung

MD MXION SWD Bedienungsanleitung

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Bedienungsanleitung

marklin

marklin 39671 Bedienungsanleitung

Meccano

Meccano 15103 Bedienungsanleitung

LEGO

LEGO TECHNIC 8735 Bedienungsanleitung
