Kyosho Messerschmitt Bf109E 40 Bedienungsanleitung

SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.

No.11807

●キットの他にそろえる物

REQUIRED FOR OPERATION

●組立て前の注意

BEFORE YOU BEGIN

●本体の組立て

ASSEMBLY

●オプションパーツ

OPTIONAL PARTS

●取扱いの注意

OPERATING YOUR MODEL SAFELY

WINGSPAN: 1420mm

SAFETY PRECAUTIONS

This radio control model is not a toy!

For Intermediate

Advanced flyers.

THE FINEST RADIO CONTROL MODELS

INSTRUCTION MANUAL

3~14

15~16

RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT

KYOSHO SUPER QUALITY WARBIRDS SERIES

Before commencing assembly, please read these instructions thoroughly.

Messerschmitt Bf109E 40

※製品改良のため、予告なく仕様を変更する場合があります。

安全のための注意事項

この無線操縦模型は玩具ではありません!

●この商品は高い性能を発揮するように設計されています。

組立てに不慣れな方は、模型を良く知っている人にアド

バイスを受け確実に組立ててください。

●小さい部品があるので、組立て作業は、幼児の手がとど

かない所で必ず行ってください。

●動かして楽しむ場所は万一の事故を考えて、安全を確認

してから責任をもってお楽しみください。

●組立てた後も、説明書がいつでも見られるように大切に

保管してください。

ラジオコントロールエンジンスケールプレーン

メッサーシュミット Bf109E 40

組立／取扱説明書

中・上級者向

※組立てる前にこの説明書を良くお読みになり十分に理解してください。

目次 INDEX

●First-time builders should seek the advice of experienced modellers

before commencing assembly and if they do not fully understand

any part of the construction.

●Assemble this kit only in places out of children's reach!

●Take care before operating this model.

You are responsible for this model's assembly and safe operation!

●Always keep this instruction manual ready at hand for quick

reference, even after completing the assembly.

■カッターナイフ

Sharp Hobby Knife

■＋ドライバー（大、中、小）

Phillips Screwdriver (L, M, S)

■ラジオペンチ

Needle Nose Pliers

■キリ

Awl

■ハサミ

Scissors

■ニッパー

Wire Cutters

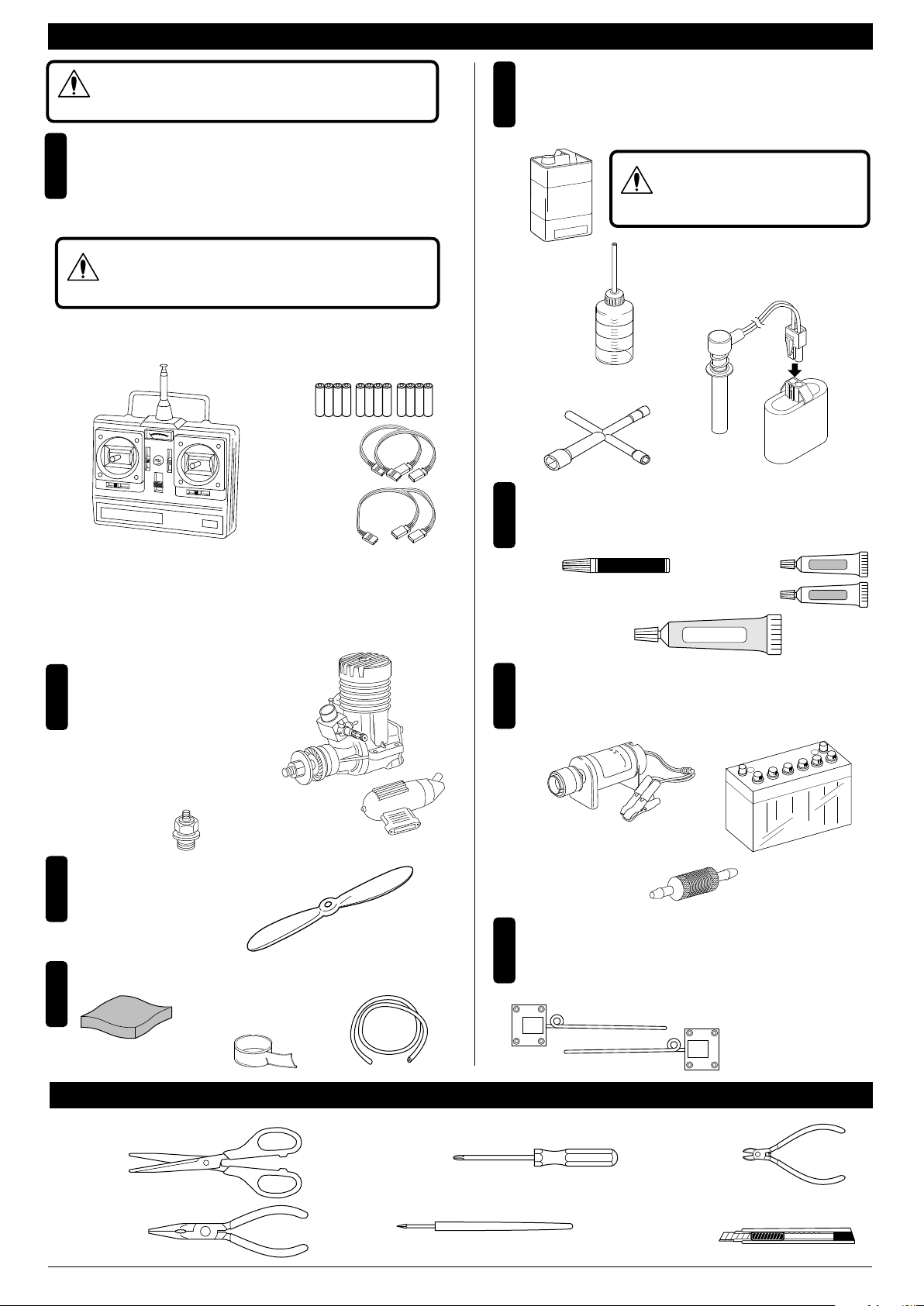

キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Purchase separately!)

組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)

■飛行機用4チャンネル以上プロポ

A minimum 4 channel radio control

system for aircraft

■単3乾電池…12本

（送信機・受信機用）

12 AA-size batteries,

either dry cell or NiCd.

＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。

Read instruction manual supplied with radio control system thoroughly before use.

＊引き込み脚を使用する場合は、5チャネル以上のプロポと引き込み脚

専用サーボが必要です。

For retract gear, you will need 5channel radio, 1 retract servo,

1 extension cord.

AAAA AAAA

AAAA

エンジン及びマフラー

■飛行機用エンジン

Model Aircraft Engine

■マフラー

Muffler

■マフラーアダプター

Muffler Adapter

Engine and Muffler

■プラグ

Glow Plug

■延長コード…2本

Extension Lead x 2

(200mm)

■二股コード…1本

Y- Harness x 1

プロペラ

＊ご使用になるエンジンに合った

サイズをお買い求めください。

Purchase a propeller that

will suit your engine.

Propeller

下記商品のメーカー、サイズ等は、販売店とご相談ください。

CAUTION

: For details concerning the equipment listed below

(size, maker, etc.), check with your hobby shop.

警告

空用(飛行機用)のプロポセット(4チャンネル以上)を必ず使用

してください。(空用以外使用禁止)

CAUTION

: Only use radio control systems designed for  

aircraft.

注意

＊2サイクル 40 ~ 46

4サイクル 48 ~ 53

＊2 Stroke .40 ~ .46

4 Stroke .48 ~ .53

■プロペラ

Propeller

4■シリコンチューブ

Fuel Tube

■両面テープ

Double Side Tape

■スポンジシート

Shook Protecting Foam

4チャンネル以上の飛行機用無線操縦機（プロポ）セ

ット（5サーボ：標準サーボ x5 ）と電池。

This model will require a minimum 4 channel radio control

(with 5 standard servos) for aircraft, if having fixed

undercarriage, or 5 channel radio (with 6 standard servos),

if fitting retractable undercarriage.

■ワンタッチプラグヒートセット

One-touch Plug Heater Set

燃料、始動用具

Required for engine starting:

■燃料ポンプ

Fuel Bottle

■プラグレンチ

Glow Plug Wrench

■グロー燃料

Model Glow Fuel.

MODEL

ENGINE

FUEL

SILICONE

Epoxy A

Epoxy B

■瞬間接着剤

Instant Glue

■エポキシ接着剤 (30分硬化型)

Epoxy Glue (30 minute type)

■シリコンシール剤

Silicone Glue

接着剤

Glue

ガソリンや灯油は使用禁止

WARNING: Never use petrol/

gasoline with glow

engines.

警告

さらに用意すると良いもの

■エンジン始動用スターター

Engine Starter

■スターター用12Vバッテリー

12V Battery (for starter)

＋

−

Other equipment for enhancing aircraft operation & performance

引き込み脚を使用する場合

For retracting landing gear.

■燃料フィルター

Fuel Filter

■引き込み脚セット

Retracting landing gear ■ロッド、ビス類

Rod and screw

キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社

「ユーザー相談室」までご連絡ください。

Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.

説明書に使われているマーク

Symbols used throughout this instruction manual comprise the following:

主翼

Main Wing

エポキシ接着剤で接着する。

Apply epoxy glue.

左右同じように組立てる。

Assemble left and right

sides the same way.

別購入品。

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

余分をカットする。

Cut off excess.

瞬間接着剤で接着する。

Apply instant glue

(CA glue, super glue).

可動するように組立てる。

Ensure smooth non-binding

movement while assembling.

●重要な注意事項があ

るマークです。

必ずお読みください。

Do not overlook this

symbol!

注意して組立てる所。

Pay close attention here! Warning!

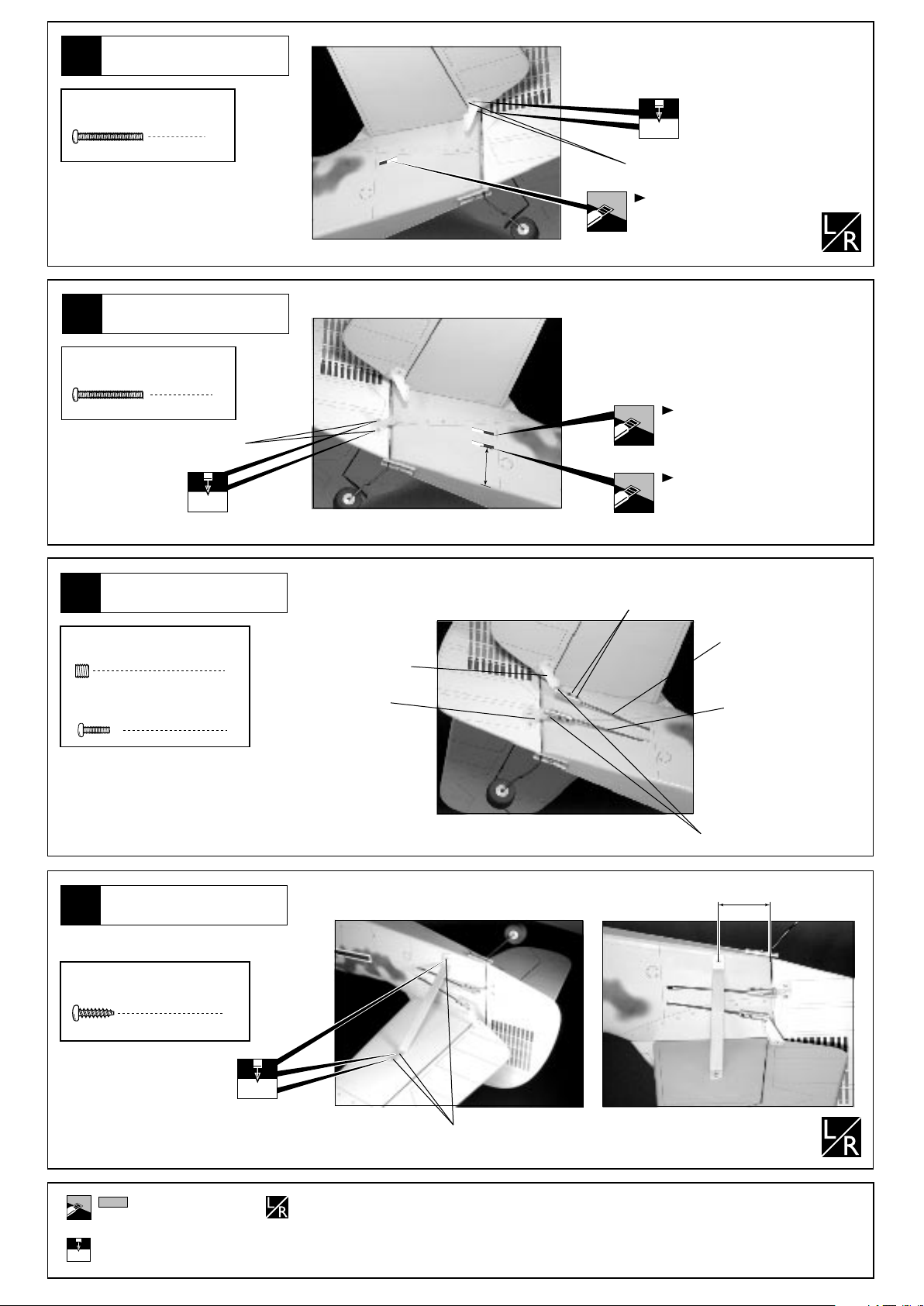

低粘度瞬間接着剤がヒンジにしみこ

む様にして確実に接着する。

Secure aileron hinges with instant glue,

being careful not to glue the wing and

aileron together.

主翼とエルロンの中心を

合わせる。

Align the center line of

main wing with aileron.

主翼

Main Wing

組立て前の注意 BEFORE YOU BEGIN

組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。

Read through the manual before you begin, so you will have an overall idea of what to do.

Cut away covering film only.

フィルムのみ。

2 x 6mm

3mm

2 x 22mm

2 x 22mm ビス

Screw

2 x 6mm ビス

Screw

で舵角を調整する。

Adjust the travel of each control surface.

Please refer to .

2mm

Warning!

確実に取り付ける。

飛行中にはずれると操縦不可能になり事故につ

ながります。

3mm セットビス

Set Screw

90°

エポキシ接着剤で接着する。

Apply epoxy glue.

左右同じように組立てる。

Assemble left and right sides

the same way.

別購入品

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

主翼

Main Wing

主翼

Main Wing

Aileron Servo

エルロンサーボ

Included with the radio set.

プロポに付属のビス

2 x 6mm TPビス

TP Screw

Fix the screws securely.

Failvre in flight will cause your model to crash.

1.5mm

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

Note, P13 26 〜P.14 31 , if you are using retracting landing gear.

3 x 10mm

Ensure that the two wing halves are securely

glued together.

Warning!

確実に接着する。

引き込み脚にする場合は、P.13 26 〜P.14 31 も参考にする。

Note, P13 26 〜P.14 31 , if you are using retracting landing gear.

引き込み脚にする場合は、P.13 26 〜P.14 31 も参考にする。

Note, P13 26 〜P.14 31 , if you are using retracting landing gear.

引き込み脚にする場合は、P.13 26 〜P.14 31 も参考にする。

飛行中にはずれると操縦不可能になり事故につ

ながります。

3mm

ストッパー（大）

Stopper (L)

3mm セットビス

Set Screw

3 x 10mm TPビス

TP Screw

2.5mm

主翼

Main Wing

主翼

Main Wing

フィルムのみ。

Cut away covering film only.

フィルムのみ。

エポキシ接着剤で接着する。

Apply epoxy glue.

左右同じように組立てる。

Assemble left and right sides

the same way.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

主翼

Main Wing

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

左右同じように組立てる。

Assemble left and right sides

the same way.

AÕA

A = AÕ

主翼

Main Wing

フィルムのみ。

Cut away only covering film.

主翼の穴に合わせる。

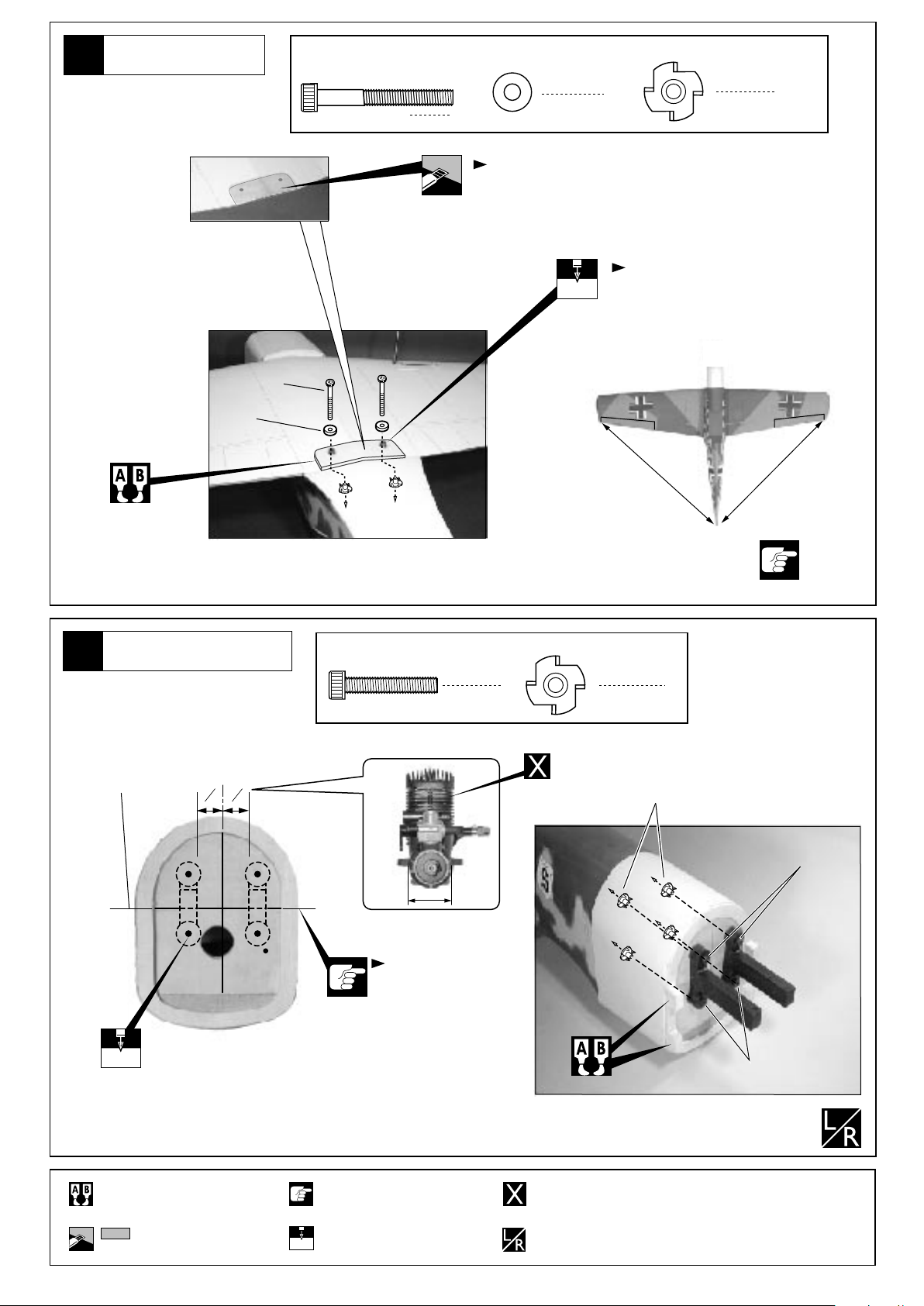

M4×30mm

4mm

4.1mm

Align with main wing holes.

Engine Mount

Align lower face of engine

mount arm on "Crankshaft

Center line".

4 x 20mm

Cap Screw

4x20mm

4mm

4x20mm

Crankshaft Center Line

4mm

エンジンシャフトライン

エンジンマウントキャップビス 4mm

Blind Nut

4 x 30mm

Cap Screw

キャップビス

4mm

Washer

ワッシャー

マウントナット

エンジンマウントの取り

付け面と合わせる。

4mm

Blind Nut

マウントナット

エポキシ接着剤で接着する。

Apply epoxy glue.

別購入品

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

注意して組立てる所。

Pay close attention here!

Fuel tank

3x18mm

5mm

After confirming the position

(see front view of fuel tank),

insert and tighten the screw.

向きを確認してしめ込む。

Fix with silicone glue.

Tank Support bar.

シリコンシール剤で固定する。

6×6mm

燃料タンク

3 x 18mm ビス

Screw

Engine Mount

Throttle Rod

117mm

3 x 25mm

Screw

3mm

Washer

3mm

Nut

3.1mm

4mm

エンジンマウントビスワッシャーナット

エンコンロッド

エポキシ接着剤で接着する。

Apply epoxy glue.

別購入品

Must be purchased separately!

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

ひのき棒

Engine Mount

Washer

3mm

3 x 25 mm

ワッシャー

Nut

3mm ナット

エンジンマウント

Engine

エンジン

Depends on the position

of the throttle arm.

キャブレターの位置に合わせる。

A A’

B’B

CC’

フィルムのみ.

Cut away only covering film.

1.5mm

A = A’ B = B’

C = C’

Warning!

確実に接着する。飛行中にはずれると

操縦不能になり事故につながります。

Ensure that the horizontal stabiliser is

securely glued to the fuselage.

Ensure that the horizontal

stabiliser issecurely glued

to the fuselage.

1.5mm

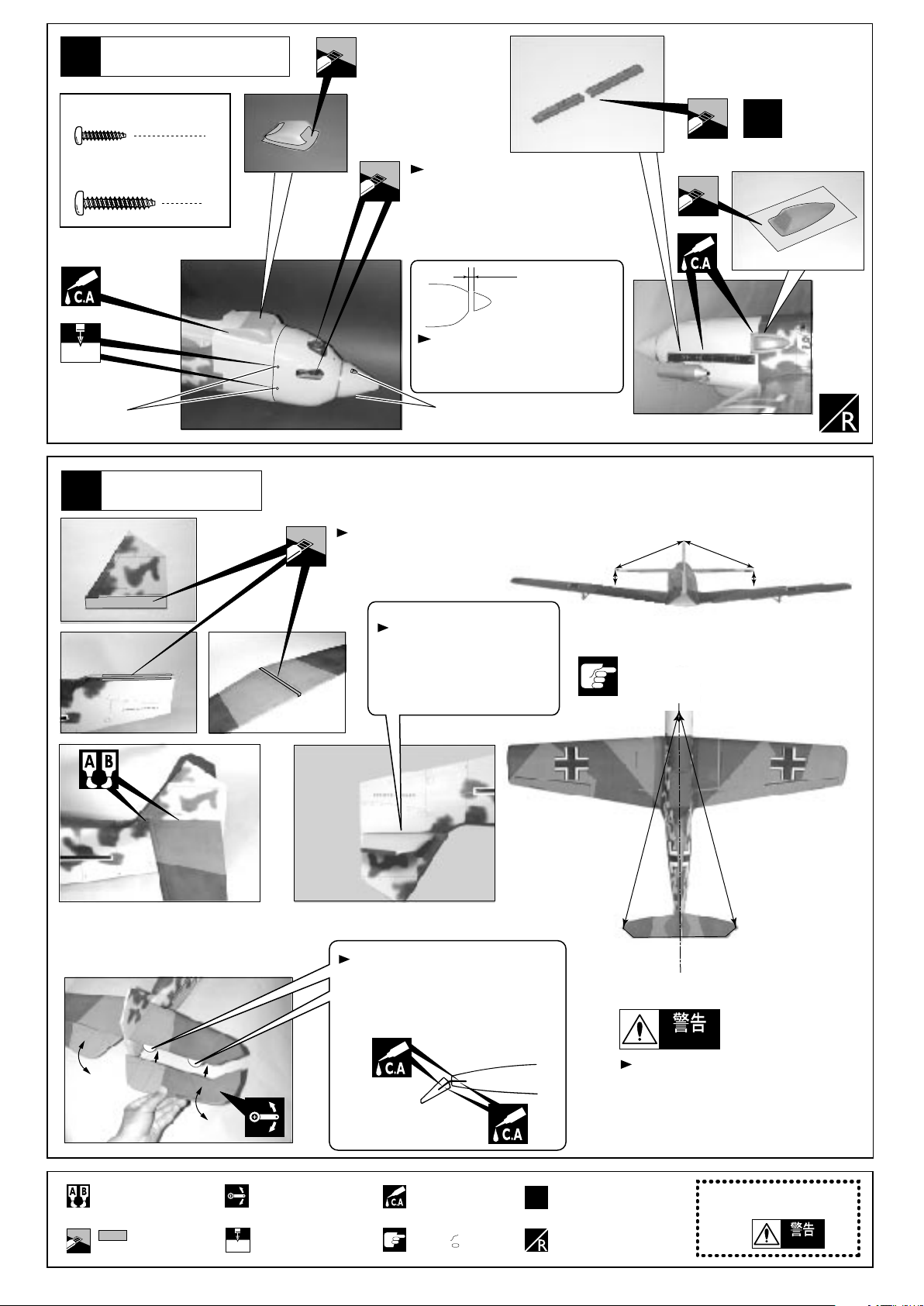

Cowling

カウリング

2 x 10mm TPビス

TP Screw

2 x 10mm 3 x 16mm

3 x 16mm TPビス

TP Screw

水平尾翼 / 垂直尾翼

Horizontal / Vertical Tail

水平尾翼と胴体は、隙間が

ないよう確実に接着する。

低粘度瞬間接着剤がヒンジにしみこ

む様にして確実に接着する。

Secure elevator hinges with instant glue,

being careful not to glue the elevator

to the horizontal stabiliser.

エンジンに合わせ

てカウリングを

カットする。

Relieve the cowl to

clear the engine head.

カウルとスピンナーの隙間は、

1.5mm以上開ける。

Apporx.1.5mm

エポキシ接着剤で接着する。

Apply epoxy glue.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

斜線部をカットする。

Cut off shaded portion.

2mm

注意して組立てる所。

Pay close attention here!

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

Ensure smooth non-binding

movement while assembling. Apply instant glue

(CA glue, super glue).

可動するように組立てる。瞬間接着剤で接着する。

2セット組み立てる。（例）。

Assemble as many times as

specified (here:twice).

左右同じように組立てる。

Assemble left and right sides

the same way.

ストッパー（小）

Stopper (S) ストッパー（小）

Stopper (S)

3mm セットビス

Set Screw

3mm

2 x 10mm TPビス

TP Screw

2 x 10mm

Warning!

確実に接着する。

飛行中にはずれると操縦不能になり事故につながります。

低粘度瞬間接着剤がヒンジにしみこ

む様にして確実に接着する。

1.5mm

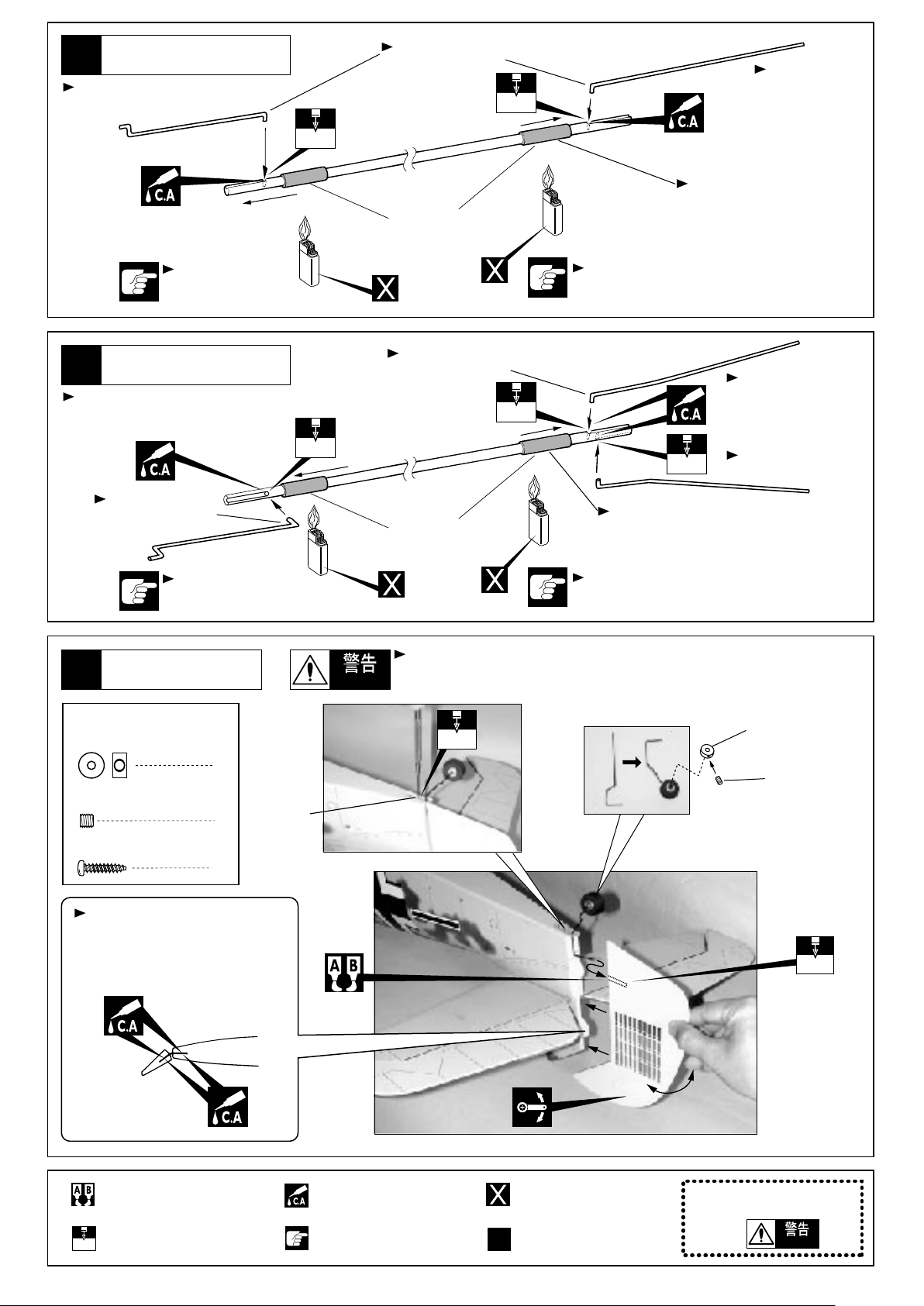

To servo .

To elevator horn.

2mm

Heat-shrink Tube

Beware of the flame! Slide heat shrink tubes over linkage rods and use

a hair dryer or similar to secure (shrink) them in place.

Be careful not to burn the

heat-shrink tube!

サーボ側。

Bend at end of rod.

折り曲げる。

Bend at end of rod.

折り曲げる。

エレベーターホーン側。

To elevator horn.

エレベーターホーン側。

収縮チューブ

チューブを燃やさないように

注意して暖めて収縮させる。

火気に注意。火気に注意。

Elevator Rod

エレベーターロッド

Secure rudder hinges with instant glue,

being careful not to glue the rudder

to the vertical fin.

To servo.

To rudder horn.

2mm

Heat-shrink Tube

Beware of the flame! Slide heat shrink tubes over linkage rods and use

a hair dryer or similar to secure (shrink) them in place.

Be careful not to scorch the

heat-shrink tube!

サーボ側。

Bend at end of rod.

折り曲げる。

ラダーホーン側。

収縮チューブ

チューブを燃やさないように

注意して暖めて収縮させる。

火気に注意。火気に注意。

Rudder Rod

ラダーロッド

エポキシ接着剤で接着する。

Apply epoxy glue.

別購入品

Must be purchased separately!

2セット組み立てる。（例）。

Assemble as many times as

specified (here:twice).

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

垂直尾翼

Vertical Fin

注意して組立てる所。

Pay close attention here!

Apply instant glue

(CA glue, super glue).

瞬間接着剤で接着する。

Do not disregard this symbol!

Warning!

●重要な注意事項があるマークです。

必ずお読みください。

エレベーターホーン

ラダーホーン

Elevator rod

Elevator horn

エレベーターロッド

ラダーロッド

Rudder horn Rudder rod

フィルムのみ

Cut away only film.

2 x 14mm

Screw

ビス

2 x 14mm

Screw

2 x 14mm

ビス

2 x 6mm ビス

Screw

2 x 6mm

45mm

3mm セットビス

Set Screw

3mm

2 x 6mm

2 x 6mm TPビス

TP Screw

30mm

左右同じように組立てる。

Assemble left and right

sides the same way.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

2mm

1.5mm

フィルムのみ

Cut away only film.

フィルムとバルサ（下地）をカット

Cut away film and balsa.

斜線部をカットする。

Cut off shaded portion.

Horizontal Stabiliser

水平尾翼

Vertical Fin / Rudder

垂直尾翼

Horizontal / Vertical Tail

水平尾翼 / 垂直尾翼

Horizontal Tail /Stabiliser

水平尾翼

Inhaltsverzeichnis

Andere Kyosho Spielzeug Handbücher

Kyosho

Kyosho PIPER PA34 VE29 TWIN Bedienungsanleitung

Kyosho

Kyosho Fortune 612 II Bedienungsanleitung

Kyosho

Kyosho Speed Vee 800 Bedienungsanleitung

Kyosho

Kyosho Kaliber 90 Bedienungsanleitung

Kyosho

Kyosho arf kit Bedienungsanleitung

Kyosho

Kyosho Mitsubishi LANCER Evolution VII WRC Body... Bedienungsanleitung

Kyosho

Kyosho Tiger Moth 40 Bedienungsanleitung

Kyosho

Kyosho F4U CORSAIR 40 Bedienungsanleitung

Kyosho

Kyosho Firefox 250 Bedienungsanleitung

Kyosho

Kyosho EP AIR STREAK 500 VE Bedienungsanleitung

Kyosho

Kyosho GP ULTIMA ST RACING SPORTS Bedienungsanleitung

Kyosho

Kyosho LOCKHEED MARTIN F-16 FIGHTING FALCON Bedienungsanleitung

Kyosho

Kyosho F4U CORSAIR 40 Bedienungsanleitung

Kyosho

Kyosho MINI-Z Racer MR-02 RM Type Bedienungsanleitung

Kyosho

Kyosho Gee Bee Z 40 Bedienungsanleitung

Kyosho

Kyosho EP concept Bedienungsanleitung

Kyosho

Kyosho EP BLUESTREAK 800 Bedienungsanleitung

Kyosho

Kyosho LAZER ZX-5 FS2 KIT Bedienungsanleitung

Kyosho

Kyosho 11922 Bedienungsanleitung

Kyosho

Kyosho Concept 30 SR Bedienungsanleitung

Kyosho

Kyosho GP Bluestreak 800 Bedienungsanleitung

Kyosho

Kyosho Seabreeze 600 Bedienungsanleitung

Kyosho

Kyosho Cessna 182 Skylace VE29 Airium Bedienungsanleitung

Kyosho

Kyosho Ceptor BodySet Bedienungsanleitung

Beliebte Spielzeug Handbücher anderer Marken

marklin

marklin 37321 Bedienungsanleitung

Canon

Canon PAPER CRAFT Bedienungsanleitung

GREAT PLANES

GREAT PLANES Pitts M-12S Bedienungsanleitung

NOCH

NOCH 14261 Bedienungsanleitung

Hausler

Hausler 450 SE V2 Bedienungsanleitung

Dynaflite

Dynaflite Daydream Bedienungsanleitung

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Handbuch

Kenner

Kenner Batman 63651 Bedienungsanleitung

LEGO

LEGO 8527 Bedienungsanleitung

iKarus

iKarus ECO 8 Bedienungsanleitung

Multiplex

Multiplex EasyStar II Bedienungsanleitung

Walkera

Walkera 38 Bedienungsanleitung

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Bedienungsanleitung

MD MXION SWD Bedienungsanleitung

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Bedienungsanleitung

marklin

marklin 39671 Bedienungsanleitung

Meccano

Meccano 15103 Bedienungsanleitung

LEGO

LEGO TECHNIC 8735 Bedienungsanleitung
