LaserLiner AutoLine-Laser 3D Bedienungsanleitung

AutoLine-Laser 3D

104

110

116

122

128

Laser

640 nm

1H360° 2V360°

Ташев-Галвинг ООД

www.tashev-galving.com

Dreidimensionaler Laser mit einem horizontalen und zwei

vertikalen 360°-Laserkreisen und Neigungsfunktion zum

Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc.

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Allgemeine Sicherheitshinweise

Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände

von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät

ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen

Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir

Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor

dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir

darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich

ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit

der Kalibrierung hängt von der Sorgfalt ab.

Laserstrahlung!

Nicht in den Strahl blicken

oder direkt mit optischen

Instrumenten betrachten.

Laser Klasse 2M

< 5 mW · 640 nm

EN 60825-1:2007-10

Zum Transport immer alle Laser ausschalten und Pendel arretieren,

AN/AUS-Schalter auf “OFF” stellen!

Ташев-Галвинг ООД

www.tashev-galving.com

AutoLine-Laser 3D

+–

–+

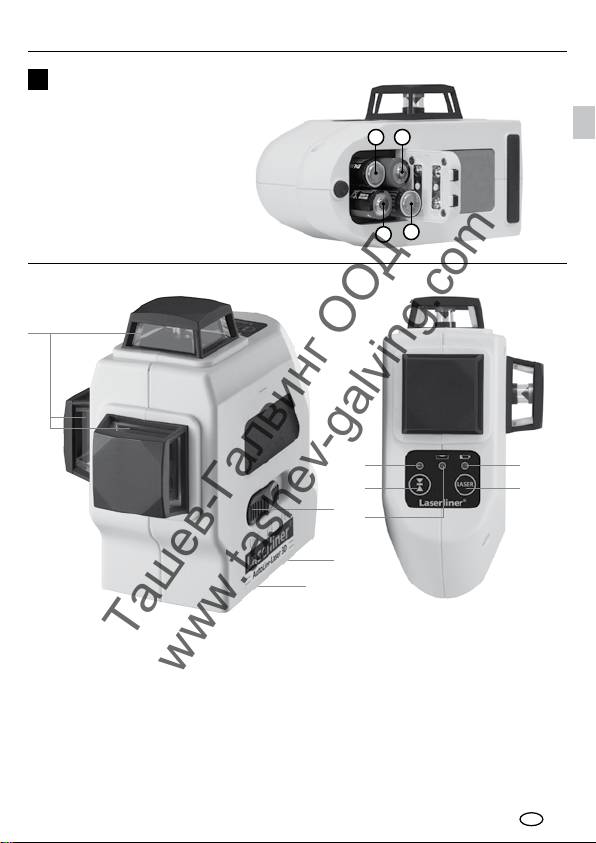

Batterien einlegen

Das Batteriefach öffnen und

Batterien (4 x Typ AA) gemäß

den Installationssymbolen

einlegen. Dabei auf korrekte

Polarität achten.

Laseraustrittsfenster

Batteriefach

(Unterseite)

AN/AUS-Schalter;

Transportsicherung;

Neigungsmodus

5/8”-Stativgewinde

(Unterseite)

LED Hand-

empfängermodus

Handempfänger-

modus ein / aus

LED Neigungsmodus

LED ein: Modus ein

LED aus: Modus aus

Batterieladung

Wahltaste

Laserlinien

Ташев-Галвинг ООД

www.tashev-galving.com

LASER LASER LASER LASER

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, AN/AUS-Schalter auf “ON” stellen.

Die horizontale Laserlinie erscheint. Mit der Wahltaste können die

Laserlinien einzeln zugeschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsiche-

rung gelöst sein. Sobald sich das Gerät außerhalb des automatischen

Niverllierbereichs von 2,5° befindet, blinken die Laserlinien und ein

Signal ertönt. Positionieren Sie das Gerät so, das es sich innerhalb

des Nivellierbereichs befindet.

Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große

Entfernungen oder bei nicht mehr sichtbaren

Laserlinien einen Laserempfänger RX (optional).

Zum Arbeiten mit dem Laserempfänger den

Linienlaser durch Drücken der Taste 6 (Hand-

empfängermodus ein / aus) in den Hand-

empfängermodus schalten. Jetzt pulsieren die

Laserlinien mit einer hohen Frequenz und die

Laserlinien werden dunkler. Der Laserempfänger

erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für

Linienlaser.

Ташев-Галвинг ООД

www.tashev-galving.com

AutoLine-Laser 3D

LASER LASER LASER LASER

Die Transportsicherung

nicht lösen, AN/AUS-

Schalter auf die mittlere

Stellung schieben und

die Laser mit der Wahl-

taste auswählen. Jetzt

können schiefe Ebenen

bzw. Neigungen ange-

legt werden. In diesem Modus richten sich die Laserlinien nicht mehr auto-

matisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert. Zusätzlich

leuchtet die LED (7) konstant rot.

Neigungsmodus

Technische Daten

Selbstnivellierbereich ± 2,5°

Genauigkeit ± 0,2 mm / m

Arbeitsbereich (von Raumhelligkeit abhängig) 20 m

Arbeitsbereich mit Handempfänger (von technisch

bedingtem Helligkeitsunterschied abhängig)50 m

Laserwellenlänge 640 nm

Laserklasse / Ausgangsleistung Linienlaser 2M / < 5 mW

Stromversorgung 4 x 1,5V Alkalibatterien

(Typ AA, LR6)

Betriebsdauer

mit 3 Laserebenen

mit 2 Laserebenen

mit 1 Laserebene

ca. 6 Std.

ca. 10 Std.

ca. 25 Std.

Betriebstemperatur 0°C ... +50°C

Lagertemperatur -10°C ... +70°C

Abmessungen (B x H x T) 85 x 130 x 160 mm

Gewicht (inkl. Batterien) 820 g

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden

360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen

Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann

zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Technische Änderungen vorbehalten. 04.2014

Ташев-Галвинг ООД

www.tashev-galving.com

A2 A2

< 0,2 mm / m = OK

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in

die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.

Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte

ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe

des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine

Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in

Verbindung oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

Ташев-Галвинг ООД

www.tashev-galving.com

AutoLine-Laser 3D

2,5 m

<3 mm = OK

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laser-

kreuz einschalten. Punkt B an der Wand markieren.

Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob waagerechte

Linie von Punkt C ± 3 mm auf der gleichen Höhe

mit dem Punkt B liegt. Vorgang durch Schwenken

nach links wiederholen.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer

2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-

schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit

liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und

Lotschnur nicht größer als ± 1,5 mm beträgt.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach

Transporten und langer Lagerung.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der

europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Ташев-Галвинг ООД

www.tashev-galving.com

Three-dimensional laser with a horizontal and two vertical

360° laser circles and slope function for aligning tiles, wall

studding, windows, doors etc.

Read the operating instructions and the enclosed brochure „Guarantee

and additional notices“ completely. Follow the instructions they

contain. Safely keep these documents for future reference.

General safety instructions

Caution: Do not look directly into the beam. Lasers must be kept out of reach

of children. Never intentionally aim the device at people. This is a quality laser

measuring device and is 100% factory adjusted within the stated tolerance.

For reasons of product liability, we must also draw your attention to the

following: Regularly check the calibration before use, after transport and

after extended periods of storage. We also wish to point out that absolute

calibration is only possible in a specialist workshop. Calibration by yourself

is only approximate and the accuracy of the calibration will depend on the

care with which you proceed.

Laser radiation!

Do not stare into the beam

or observe it directly with

optical instruments.

Class 2M laser

< 5 mW · 640 nm

EN 60825-1:2007-10

Always turn off all lasers and latch the pendulum in place before

transporting, ON/OFF switch in its „OFF“ position!

Ташев-Галвинг ООД

www.tashev-galving.com

AutoLine-Laser 3D

+–

–+

Inserting batteries

Open the battery compartment

and insert batteries (4 x type

AA) according to the symbols.

Be sure to pay attention to

polarity.

Laser output windows

Battery compartment

(bottom)

ON / OFF switch;

transport retainer;

Slope mode

5/8” tripod threads

(bottom)

LED hand

receiver mode

Hand receiver mode

on / off

LED slope mode

LED on: Mode on

LED off: Mode off

Battery charge

Laser line

selection button

Ташев-Галвинг ООД

www.tashev-galving.com

LASER LASER LASER LASER

Horizontal and vertical levelling

Release the transport restraint, set the ON/OFF switch to „ON“.

The horizontal laser line appears. The laser lines can be switched

on individually with the selection button.

The transport restraint must be released for horizontal and vertical

levelling. The laser lines flash and a signal sounds as soon as the

device is outside the automatic levelling range of 2,5°. Position

the device such that it is within the levelling range.

Hand receiver mode

Optional: Working with the laser receiver RX

Use an RX laser receiver (optional) to carry out

levelling at great distances or when the laser

lines are no longer visible. To work with a laser

receiver, switch the line laser to hand-held

receiver mode by keeping button 6 (hand-

held receiver mode on / off) pressed. The laser

lines will now pulsate with high frequency,

making the laser lines darker. The laser receiver

can detect these pulsating laser lines.

Observe the laser receiver‘s operating instructions for line lasers.

Ташев-Галвинг ООД

www.tashev-galving.com

Inhaltsverzeichnis

Sprachen:

Andere LaserLiner Laser-Nivelliergerät Handbücher

LaserLiner

LaserLiner G80 Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser 2P Bedienungsanleitung

LaserLiner

LaserLiner PowerCross-Laser 5G Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Bedienungsanleitung

LaserLiner

LaserLiner BeamControl-Master Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Compact Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Laser Bedienungsanleitung

LaserLiner

LaserLiner Greenline-Laser 3P Bedienungsanleitung

LaserLiner

LaserLiner PowerPlane-Laser 3G Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser 2 Bedienungsanleitung

LaserLiner

LaserLiner MasterCross-Laser 2 Bedienungsanleitung

LaserLiner

LaserLiner SmartCross-Laser Bedienungsanleitung

LaserLiner

LaserLiner Duraplane 360 Bedienungsanleitung

LaserLiner

LaserLiner SensoLite 100 Bedienungsanleitung

LaserLiner

LaserLiner SmartCross-Laser Bedienungsanleitung

LaserLiner

LaserLiner AutoLite-Laser Green Bedienungsanleitung

LaserLiner

LaserLiner MultiBeam-Laser 5 Bedienungsanleitung

LaserLiner

LaserLiner SuperLine-Laser 360 Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser 2GP Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser 2 XP Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Plus Bedienungsanleitung

LaserLiner

LaserLiner AquaPro Bedienungsanleitung

LaserLiner

LaserLiner Greenline-Laser 3P Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser ACL 4P RX Bedienungsanleitung

Beliebte Laser-Nivelliergerät Handbücher anderer Marken

Nedo

Nedo ET-5 Bedienungsanleitung

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Bedienungsanleitung

Spectra

Spectra LL300N Bedienungsanleitung

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Bedienungsanleitung

Nedo

Nedo Crossliner 4 Bedienungsanleitung

Lasertec

Lasertec FX360G Bedienungsanleitung

Flex

Flex ALC 8 Bedienungsanleitung

Black & Decker

Black & Decker LZR5 Bedienungsanleitung

Johnson

Johnson 40-6692 Bedienungsanleitung

Cocraft

Cocraft HL 20-SG Bedienungsanleitung

Zircon

Zircon iLine Bedienungsanleitung

HWH

HWH 310 SERIES Bedienungsanleitung

Leica

Leica iCON robot 60 Bedienungsanleitung

DeWalt

DeWalt DW082 Bedienungsanleitung

imex

imex EL20 Bedienungsanleitung

Fixturlaser

Fixturlaser NXA D I-0912 Bedienungsanleitung

Wacker Neuson

Wacker Neuson PAL450 Bedienungsanleitung

Metrica

Metrica 33806 Bedienungsanleitung
