LaserLiner Centurium Express Bedienungsanleitung

Centurium Express / Centurium Express Green

auto auto man

IP 66

Laser

635/670 nm

Laser

532/670 nm

Laserstrahlung!

Direkte Bestrahlung

der Augen vermeiden.

Laserklasse 3R

< 5 mW ∙ 532/670 nm

EN60825-1:2014

Laserstrahlung!

Nicht in den Strahl

blicken!

Laserklasse 2

< 1 mW · 635/670 nm

EN 60825-1:2014

Allgemeine Sicherheitshinweise

Lesen Sie vollständig die Bedienungsanleitung und die beiligenden

Hefte „Garantie- und Zusatzhinweise“ und „Laserklasse 3R Sicherheits-

hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese

Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung

mitzugeben.

Vollautomatischer Rotationslaser mit roter bzw. grüner

Lasertechnologie

– Extrem robustes, wasserdichtes Gehäuse

– Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus

– Mit der Fernbedienung können die Lasermodi eingestellt werden.

– SensoLite 310: Reichweite Laserempfänger bis 300 m (roter Laser) /

200 m (grüner Laser) Radius

– optional SensoLite 410: Reichweite Laserempfänger bis 400 m Radius. Mit

extra langer Laser-Empfangseinheit für schnelles Erfassen des Laserstrahls

auf großen Distanzen.

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2/3R ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen

Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reflektierende, spiegelnde oder glänzende Flächen sind während

des Betriebes von Lasereinrichtungen abzudecken.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

Centurium Express / Centurium Express Green

Besondere Produkteigenschaften und Funktionen

Der Rotationslaser richtet sich selbständig aus. Er wird in die

benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkels von ± 4°.

Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische

Messsensoren erfassen dabei die X-, Y- und Z-Achse.

Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das

Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS

permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch

äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz,

bleibt der Laser stehen. Zusätzlich blinkt der Laser und die Tilt-LED leuchtet

permanent. Um weiter arbeiten zu können, die Tilt-Taste erneut drücken oder

das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher

verhindert.

Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät

vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS

durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch

Blinken der Tilt-LED angezeigt, siehe Schaubild.

Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers

die Überwachung scharf (Einrichtphase). Langes Blinken der Tilt-LED im

Sekundentakt während der Einrichtungsphase, kurzes Blinken, wenn

ADS aktiv ist.

Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hinweisen:

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach

Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine

absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung

Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt

von der Sorgfalt ab.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

Horizontales

Nivellieren

Vertikales

Nivellieren

Neigungen 90° Winkel Lotfunktion

auto auto man

Raumgitter: Diese zeigen die Laserebenen und Funktionen an.

auto: Automatische Ausrichtung / man: Manuelle Ausrichtung

Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch

besonderen Schutz vor Staub und Regen aus.

IP 66

Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse

beim Transport geschützt.

AntiShake-Funktion: Die Elektronik nivelliert die Geräte permanent

aus, auch wenn diese in Bewegung sind. Zum schnellen Einrichten,

auf vibrierenden Untergründen und bei Wind.

Centurium Express Green: Grüne Lasertechnologie

Auf welche Entfernung ein Laser für das Auge sichtbar ist, bestimmt seine

Farbe bzw. Wellenlänge. Das liegt in der Physiologie des menschlichen Auges

begründet – grün erscheint uns heller als rot.

Ein

Fremd-

einwirkung

Einrichtphase

Sensor Automatic

Aktivieren des

ADS: Tilt-Taste

drücken, langes

blinken der

Tilt-LED im

Sekundentakt.

Der

Laser

bleibt sicherheits-

halber stehen, der

Laser blinkt und die

Tilt-LED leuchtet

permanent.

ADS scharf nach 30

Sek., kurzes Blinken

der Tilt-LED im

Sekundentakt.

Beginn

Rotation

Funktionsweise ADS

Centurium Express / Centurium Express Green

Abhängig vom Umgebungslicht sind grüne Laser daher um ein Vielfaches

sichtbarer als rote, im Innenbereich bis zu 12 x heller. Das ermöglicht

Anwendungen auf dunklen Oberflächen, auf längere Distanzen und

Arbeiten bei sehr hellem Umgebungslicht. Als Bezugsgröße für den

Helligkeitsunterschied gilt ein roter Laser mit 635 nm Wellenlänge.

Im Unterschied zu roten Lasern, kann grünes Laserlicht nur indirekt erzeugt

werden. Daher können systembedingt Schwankungen auftreten:

– Die optimale Betriebstemperatur beträgt 20°C. Außerhalb der

Arbeitstemperatur von 0 – 40°C wird der Centurium Express Green

dunkler. WICHTIG: Vor dem Einschalten des Gerätes warten, bis es

sich an die Umgebungstemperatur angepasst hat.

– Unterschiedliche Helligkeit des Lasers von einem Gerät zum anderen.

Diese Schwankungen sind von Reklamationen ausgenommen.

– Grüne Laser funktionieren nur mit bestimmten Laserempfängern und

die maximale Reichweite des Laserempfangs ist geringer. Siehe hierzu die

technischen Daten.

Tipps und Tricks für den Umgang mit dem Rotationslaser

– Benutzen Sie eine Höhe, die nicht durch Glas oder Fenster gebrochen wird,

damit Reflektionen und Spiegelungen vermieden werden.

– Schaffen Sie sich eine Arbeitsmarkierung (Referenzhöhe), um immer an der

gleichen Höhe weiterarbeiten zu können.

– Sichere Messungen erreichen Sie, wenn Sie den Rotationslaser mit der

Fernbedienung steuern. Dann wird die Lage des Gerätes bei der Bedienung

nicht verändert.

– Wenn Sie im weiten Gelände arbeiten, stellen

Sie das Gerät auf den höchsten Punkt, damit

Hindernisse überwunden werden können.

– Mit der Lasersichtbrille (Art-Nr. rot: 020.70A,

grün: 020.71A) können Sie den Laser besser

erkennen.

– Beim Aufstellen von Trennwänden richten Sie

den Referenzstrahl parallel zur Wand aus (Bild 1).

Akku laden

– Vor Einsatz des Gerätes Akku voll aufladen.

– Ladegerät mit dem Stromnetz und der

Ladebuchse (F) des Akkufachs (G) verbin-

den. Bitte nur das beiliegende Ladegerät

benutzen. Wenn ein falsches verwendet

wird, erlischt die Garantie. Der Akku kann

auch außerhalb des Gerätes geladen

werden.

– Während der Akku geladen wird, leuch-

tet die LED des Ladegerätes (K) rot. Der

Ladevorgang ist abgeschlossen, wenn die

LED grün leuchtet. Wenn das Gerät nicht

am Ladegerät angeschlossen ist, blinkt die

Netzteil-LED (K).

– Alternativ können auch Alkali-Batterien

(4 x Typ C) verwendet werden. Diese in das

Batteriefach (H) einlegen. Dabei auf die

Installationssymbole achten.

– Den Akku (G) bzw. Batteriefach (H) in das

Einschubfach einschieben und mit der

Befestigungsschraube (E) festschrauben.

– Bei eingeschobenem Akku ist das Gerät

während des Ladevorgangs einsatzbereit.

– Wenn die Betriebsanzeige (12) blinkt,

muss der Akku geladen bzw. die Batterien

gewechselt werden.

Einlegen der Batterien bei der

Fernbedienung

– Auf korrekte Polarität achten.

In das Akkufach (G) dürfen nur wiederaufladbare Ni-MH Batterien

eingelegt werden. Ansonsten besteht während eines Ladevorgangs

Explosionsgefahr!

Batteriefach (H)

G12 E FH

Centurium Express / Centurium Express Green

Austritt Referenzlaser

Prismenkopf / Austritt Laserstrahl

Empfangsdioden für

Fernbedienung (4 x)

Bedienfeld

Befestigungsschraube Batterie-

bzw. Akkufach

Ladebuchse

Akkufach

Batteriefach

5/8" Gewinde / Austritt Lotlaser

Netz-/Ladegerät

Betriebsanzeige

rot: Akku wird geladen

grün: Ladevorgang abgeschlossen

Vertikalbetrieb

Ausrichtung der

Achsen

DF G H

J K

Positionierungs-Taste

(links drehen)

Scan-Modus

Im Justiermodus: Speichern

Rotationsgeschwindigkeit wählen

800 / 400 / 100 / 0 U/min

Libelle zur groben Ausrichtung

Anzeige Rotationsdrehzahlen

AntiShake-Funktion

LED AntiShake-Funktion

Positionierungs-Taste

(rechts drehen)

Tilt-Funktion

LED Tilt-Funktion

EIN-/AUS-Taste

Betriebsanzeige /

Anzeige Ladezustand:

Wenn die LED blinkt, den Akku

wechseln bzw. die Batterien

austauschen

LED X-Achse

LED Y-Achse

LED Z-Achse

auto/man-Funktion

Ausgang Infrarot-Signal

Betriebsanzeige

Batteriefach (Rückseite)

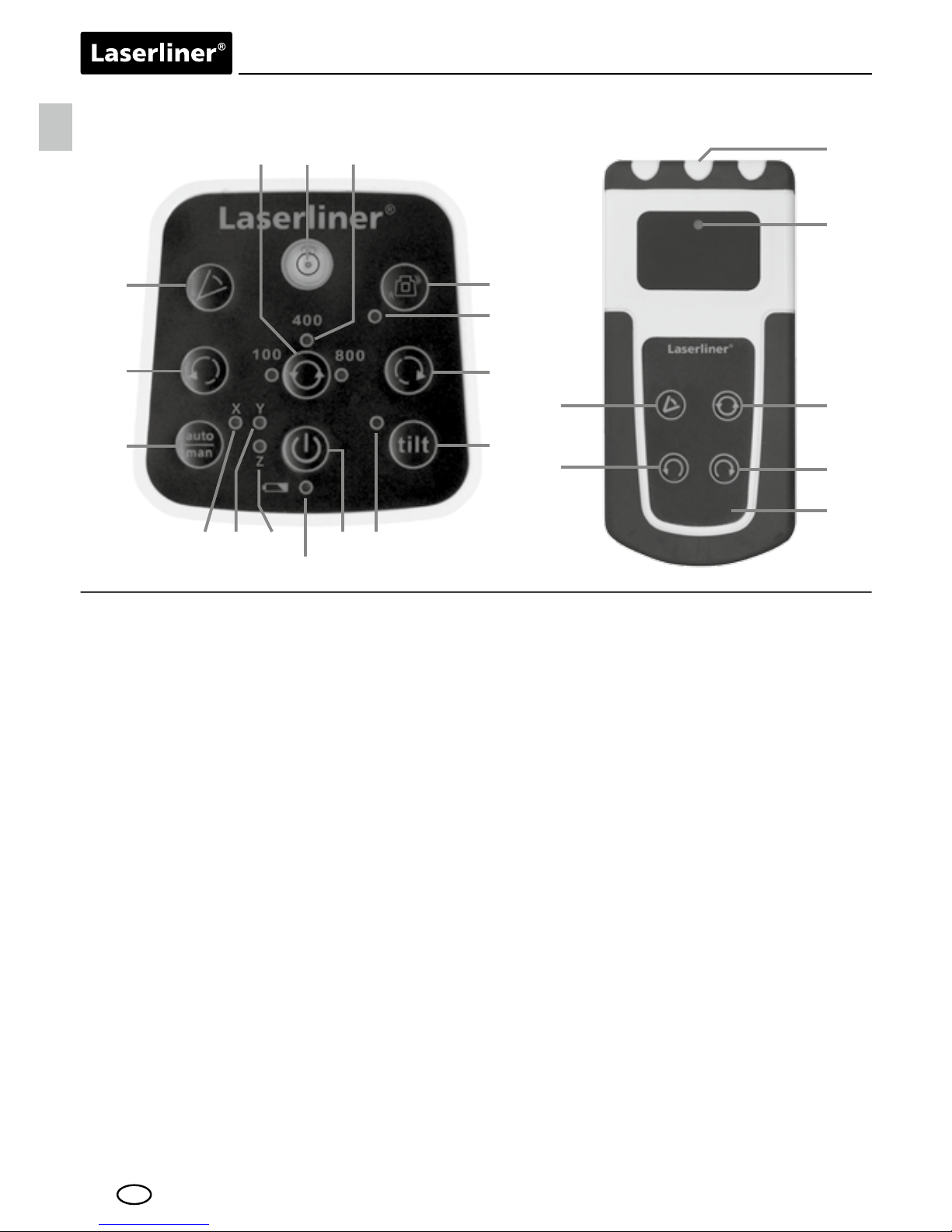

Bedienfeld Rotationslaser Fernbedienung

13 12 11 10

3 4 5

14 15

Centurium Express / Centurium Express Green

– Das Gerät nivelliert sich in einem Bereich von ±4° automatisch aus. In der

Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die

Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max.

Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und

"ADS-Tilt".

Horizontales und vertikales Nivellieren

– Horizontal: Das Gerät auf einer möglichst ebenen

Fläche aufstellen oder auf einem Stativ befestigen.

– Vertikal: Das Gerät auf die seitlichen Füße stellen.

Das Bedienfeld zeigt nach oben.

– EIN-/AUS-Taste drücken.

auto auto

Positionieren der vertikalen Laser-Ebene

Im Vertikalbetrieb kann die Laser-Ebene exakt positioniert werden. Die

"Sensor Automatic" bleibt aktiv und nivelliert die vertikale Laserebene aus.

Siehe nachfolgende Abbildung.

Wenn der maximale Verstellbereich von 4° erreicht ist, ertönt ein

Signalton.

auto

± 4°

Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 4°), ertönt

ein Warnsignal, der Prismenkopf steht still und der Laser blinkt. Dann

muss das Gerät auf einer ebeneren Fläche aufgestellt werden.

Neigungsfunktion bis 4° – vertikal

Neigungsfunktion bis 4° – horizontal

Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic

ausgeschaltet. Durch die auto/man-Taste wird die Funktion aktiviert.

Die Positionierungs-Tasten ermöglichen die motorische Verstellung der

Neigung. Dabei lassen sich X- und Y-Achse getrennt voneinander

verstellen. Der Wechsel zur Y-Achse erfolgt durch Drücken der Tilt-Taste.

Siehe nachfolgende Abbildungen.

± 4°

man X-Achse Y-Achse

man

LED X leuchtet LED Y leuchtet

Z-Achse

LED Z leuchtet

Z-Achse

LED Z leuchtet

Wenn der maximale Neigungsbereich von 4° erreicht ist, ertönt ein

Warnsignal, der Prismenkopf steht still und der Laser blinkt. Dann

den Neigungswinkel reduzieren.

Andere Handbücher für Centurium Express

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere LaserLiner Laser-Nivelliergerät Handbücher

LaserLiner

LaserLiner SuperLine 3D Bedienungsanleitung

LaserLiner

LaserLiner ArcoMaster 40 Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser 2P Bedienungsanleitung

LaserLiner

LaserLiner SmartLine-Laser G360 Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser 7C PowerBright Bedienungsanleitung

LaserLiner

LaserLiner SuperLine 2D Bedienungsanleitung

LaserLiner

LaserLiner AutoSmart-Laser Bedienungsanleitung

LaserLiner

LaserLiner MasterLevel Compact Plus Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser ACL 2C RX Bedienungsanleitung

LaserLiner

LaserLiner AL 26 Plus Bedienungsanleitung

LaserLiner

LaserLiner CombiCross-Laser 5 Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Compact Bedienungsanleitung

LaserLiner

LaserLiner SuperSquare-Laser Bedienungsanleitung

LaserLiner

LaserLiner SuperPlane-Laser 3D Bedienungsanleitung

LaserLiner

LaserLiner AutoCross Laser ACL 2 Bedienungsanleitung

LaserLiner

LaserLiner Greenline-Laser 1 Pro Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Pro 120 Bedienungsanleitung

LaserLiner

LaserLiner MasterLevel Box Bedienungsanleitung

LaserLiner

LaserLiner TITANIUM Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Pro 30 Bedienungsanleitung

LaserLiner

LaserLiner 080.50 Bedienungsanleitung

LaserLiner

LaserLiner SensoLite 100 Bedienungsanleitung

LaserLiner

LaserLiner Revolution Bedienungsanleitung

Beliebte Laser-Nivelliergerät Handbücher anderer Marken

Nedo

Nedo ET-5 Bedienungsanleitung

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Bedienungsanleitung

Spectra

Spectra LL300N Bedienungsanleitung

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Bedienungsanleitung

Nedo

Nedo Crossliner 4 Bedienungsanleitung

Lasertec

Lasertec FX360G Bedienungsanleitung

Flex

Flex ALC 8 Bedienungsanleitung

Black & Decker

Black & Decker LZR5 Bedienungsanleitung

Johnson

Johnson 40-6692 Bedienungsanleitung

Cocraft

Cocraft HL 20-SG Bedienungsanleitung

Zircon

Zircon iLine Bedienungsanleitung

HWH

HWH 310 SERIES Bedienungsanleitung

Leica

Leica iCON robot 60 Bedienungsanleitung

DeWalt

DeWalt DW082 Bedienungsanleitung

imex

imex EL20 Bedienungsanleitung

Fixturlaser

Fixturlaser NXA D I-0912 Bedienungsanleitung

Wacker Neuson

Wacker Neuson PAL450 Bedienungsanleitung

Metrica

Metrica 33806 Bedienungsanleitung
