LaserLiner LaserCube Bedienungsanleitung

LaserCube

Laser

635 nm

–

Lesen Sie vollständig die Bedienungsanleitung und das beilie-

gende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die

darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Linienlaser für Ausrichtarbeiten auf dem Boden und an

Wänden.

Allgemeine Sicherheitshinweise

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Der Laser darf nicht in die Hände von Kindern gelangen!

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen be-

wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein. Umbauten oder Veränderungen

am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die

Sicherheitsspezikation.

Laserstrahlung!

Nicht in den Strahl blicken.

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

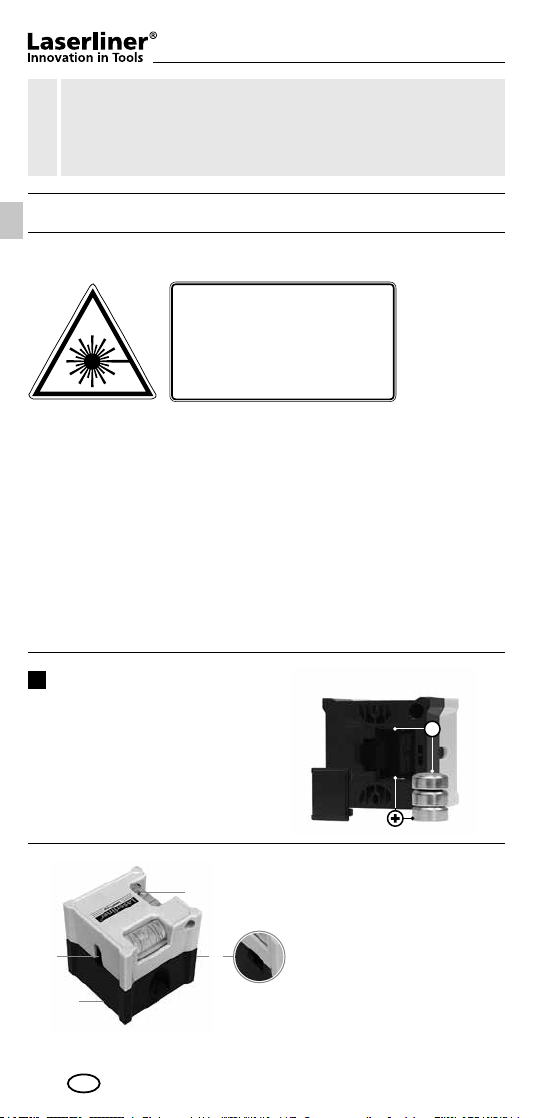

Batterien einlegen

Das Batteriefach öffnen und Batterien

gemäß den Installationssymbolen ein-

legen. Dabei auf korrekte Polarität

achten.

Laseraustrittsfenster

Batteriefach

(Unterseite)

AN/AUS-Schalter

Libellen

LaserCube

1. Gerät auf die Wand aufsetzen.

2. Die Pins durch die vorgesehenen Löcher stecken.

Befestigung an der Wand

Die Libellen sind nur zu

den vier Auflageflächen A

(siehe Abbildung) justiert.

Bei Auflage auf die Flächen

B kann das Gerät nicht als

Wasserwaage verwendet

werden.

Anwendungen auf dem Boden

Das Gerät auf den Boden setzen und einschalten.

Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren das Gerät auf die Wand

setzen. Anschließend das Gerät mit Hilfe der Libellen ausrichten.

Technische Daten

Genauigkeit ± 1 mm / m

Laserwellenlänge 635 nm

Laserklasse /

Ausgangsleistung Linienlaser 2 / < 1 mW

Stromversorgung 3 x Alkalibatterien

(LR 44 / AG13 / V13GA)

Betriebsdauer 4 Std. (Alkalibatterien)

Betriebstemperatur

0°C ... +40 °C

Lagertemperatur -10°C ... +70 °C

Abmessungen (B x H x T) 38 x 38 x 38 mm

Gewicht (inkl. Batterien)

36 g

Technische Änderungen vorbehalten. 09.15

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für

den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

–

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. This document must be kept in a

safe place and if the laser device is passed on, this document

must be passed on with it.

Line laser for alignment work on the ground

and on walls.

General safety instructions

– Attention: Do not look into the direct or reected beam.

– The laser may not get into the hands of children!

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they

should shut their eyes and immediately move away from the beam.

– Do not expose the device to mechanical stress, extreme tempera-

tures, moisture or signicant vibration.

– The device must only be used in accordance with its intended

purpose and within the scope of the specications. Modications

or changes to the device are not permitted, this will otherwise

invalidate the approval and safety specications.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mw · 635 nm

EN 60825-1:2014

Inserting batteries

Open the battery compartment

and insert batteries according

to the symbols. Be sure to pay

attention to polarity.

Laser output windows

Battery compartment

(bottom)

ON / OFF switch

Vials

LaserCube

The vials are only adjusted

for the four A bearing

surfaces (see image). When

placed on the B surfaces,

the device cannot be used

as a spirit level.

1. Place device on the wall.

2. Push the special pins through the appropriate holes.

Mounting on the wall

On-floor applications

Place the device on the oor and switch on.

Wall applications

Mount the device on the wall for horizontal and vertical levelling.

Then align the device with the vials.

Technical data

Accuracy ± 1 mm / m

Laser wavelength 635 nm

Laser class /

line laser output power 2 / < 1 mW

Power supply 3 x alkaline batteries

(LR 44 / AG13 / V13GA)

Operating time 4 hours (alkaline batteries)

Operating temperature

0°C ... +40 °C

Storage temperature -10°C ... +70 °C

Dimensions (W x H x D) 38 x 38 x 38 mm

Weight (incl. batteries)

36 g

Subject to technical changes without notice. 09.15

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be

collected separately for disposal according to

the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

–

Lees de bedieningshandleiding en de bijgevoegde brochure

‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg

de daarin beschreven aanwijzingen op. Bewaar deze docu-

mentatie en geef ze door als u de laserinrichting doorgeeft.

Lijnlaser voor uitlijnwerkzaamheden op vloeren

en wanden.

Algemene veiligheid

– Opgelet: Kijk nooit in de directe of reecterende straal.

– De laser hoort niet thuis in kinderhanden!

– Richt de laserstraal niet op personen.

– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze

bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te

bewegen.

– Stel het apparaat niet bloot aan mechanische belasting, extreme

temperaturen, vocht of sterke trillingen.

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven

specicaties. Ombouwwerkzaamheden of veranderingen aan het

apparaat zijn niet toegestaan, hierdoor komen de goedkeuring

en de veiligheidsspecicatie te vervallen.

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

Batterij plaatsen

Open het batterijvakje en plaats

de batterijen overeenkomstig

de installatiesymbolen. Let

daarbij op de juiste polariteit.

Laseruitlaat

Batterijvakje

(onderzijde)

AAN- / UIT-schakelaar

Libellen

LaserCube

De libellen zijn alleen

afgesteld op de vier

steunvlakken A (zie af-

beelding). Als het apparaat

op de vlakken B steunt,

kan het niet worden

gebruikt als waterpas.

1. Apparaat op de muur plaatsen.

2. Steek de speciale pennen door de

dienovereenkomstige gaten.

Bevestiging op de wand

Toepassingen op de vloer

Plaats het apparaat op de grond en schakel het in.

Toepassingen op de wand

Plaats het apparaat op de wand voor de horizontale en verticale

nivellering. Lijn het apparaat vervolgens uit met de libellen.

Technische gegevens

Nauwkeurigheid ± 1 mm / m

Lasergolengte 635 nm

Laserklasse /

udgangseffekt linjelaser

2 / < 1 mW

Stroomvoorziejning 3 x alkalibatterijen

(LR 44 / AG13 / V13GA)

Gebruiksduur

4 uur (alkalibatterijen)

Werktemperatuur 0°C ... +40 °C

Opbergtemperatuur -10°C ... +70 °C

Afmetingen (B x H x D)

38 x 38 x 38 mm

Gewicht (incl. batterijen) 36 g

Technische veranderingen voorbehouden. 09.15

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde

normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet

volgens de Europese richtlijn voor oude elektrische

en elektronische apparatuur gescheiden verzameld

en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

–

Læs betjeningsvejledningen og det vedlagte hæfte „Garanti-

oplysninger og supplerende anvisninger“ grundigt igennem. Følg

de heri indeholdte instrukser. Dette dokument skal opbevares og

følge med laserenheden, hvis denne overdrages til en ny bruger.

Linjelaser til indjusteringsarbejde på gulv og vægge.

Almindelige sikkerhedsforskrifter

– Pas på: Undgå at se ind i en direkte eller reekterende stråle.

– Laseren må ikke komme i hænderne på børn!

– Undgå at rette laserstrålen mod personer.

– Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-

kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

– Undgå at udsætte apparatet for mekaniske belastninger,

meget høje temperaturer, fugt eller kraftige vibrationer.

– Apparatet må kun bruges til det tiltænkte anvendelsesformål

inden for de givne specikationer. Ombygning eller ændring af

apparatet er ikke tilladt og vil medføre, at godkendelsen og

sikkerhedsspecikationerne bortfalder.

Laserstråling!

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

Isætning af batterier

Åbn batterihuset og læg batterierne i.

Vær opmærksom på de angivne poler.

Lasers udgangsrude

Batterirum

(underside)

TIL/FRA-kontakten

Libeller

LaserCube

Libellerne er kun justeret

til de fire kontaktflader A

(se figur). Ved påsætning

på fladerne B kan appa-

ratet ikke anvendes som

vaterpas.

1. Sæt apparatet mod væggen.

2. Sæt specialstifterne ind i de hertil indrettede huller.

Montering direkte på væggen

Anvendelse på gulv

Apparatet stilles på gulvet og tændes.

Anvendelse på væg

Til horisontal og vertikal nivellering skal apparatet sættes på væggen.

Herefter indjusteres apparatet ved hjælp af libellerne.

Tekniske data

Nøjagtighed ± 1 mm / m

Laserbølgelængde 635 nm

Laserklasse /

udgangseffekt linjelaser 2 / < 1 mW

Strømforsyning 3 x alkalibatterier

(LR 44 / AG13 / V13GA)

Drifttid 4 timer (alkalibatterier)

Arbejdstemperatur

0°C ... +40 °C

Opbevaringstemperatur -10°C ... +70 °C

Mål (b x h x l) 38 x 38 x 38 mm

Vægt (inkl. batterier)

36 g

Forbehold for tekniske ændringer. 09.15

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle påkrævede standarder

for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles

og bortskaffes separat i henhold til EF-direktivet

for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

www.laserliner.com/info

–

Lisez entièrement le mode d‘emploi et le carnet ci-joint

„Remarques supplémentaires et concernant la garantie“

cijointes. Suivez les instructions mentionnées ici. Conservez

ces informations et les donner à la personne à laquelle

vous remettez le dispositif laser.

Laser à lignes pour les opérations d‘ajustage sur le sol

et sur les murs.

Consignes générales de sécurité

– Attention : Ne pas regarder le rayon direct ou rééchi.

– Tenir le laser hors de portée des enfants!

– Ne pas diriger le rayon laser sur des personnes.

– Si le rayonnement laser de la classe 2 touche les yeux, fermez dé-

libérément les yeux et tournez immédiatement la tête loin du rayon.

– Ne pas soumettre l’appareil à une charge mécanique, ni à des tempé-

ratures extrêmes ni à de l’humidité ou à des vibrations importantes.

– Utiliser uniquement l’instrument pour l’emploi prévu dans le cadre

des spécications. Des changements ou modications sur l’appareil

ne sont pas permis, sinon l’autorisation et la spécication de sécurité

s’annulent.

Rayonnement laser!

Ne pas regarder dans le faisceau!

Appareil à laser de classe 2

< 1 mW · 635 nm

EN 60825-1:2014

Mise en place des piles

Ouvrir le compartiment à piles et

introduire les piles en respectant

les symboles de pose. Veiller à

ce que la polarité soit correcte.

Fenêtre de sortie

du rayon laser

Compartiment

à piles (partie

inférieure)

Interrupteur

MARCHE / ARRÊT

Bulles

Andere Handbücher für LaserCube

Inhaltsverzeichnis

Sprachen:

Andere LaserLiner Laser-Nivelliergerät Handbücher

LaserLiner

LaserLiner ClassicLiner Green 8P Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser 7C PowerBright Bedienungsanleitung

LaserLiner

LaserLiner DuraMax Bedienungsanleitung

LaserLiner

LaserLiner SuperSquare-Laser Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Plus Bedienungsanleitung

LaserLiner

LaserLiner MultiBeam-Laser 5 Bedienungsanleitung

LaserLiner

LaserLiner DualAxis-Laser Bedienungsanleitung

LaserLiner

LaserLiner CompactCross-Laser Pro Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser ACL 3C Bedienungsanleitung

LaserLiner

LaserLiner Centurium Express G Bedienungsanleitung

LaserLiner

LaserLiner AutoCross-Laser 3C Bedienungsanleitung

LaserLiner

LaserLiner AquaPro Bedienungsanleitung

LaserLiner

LaserLiner SmartCross-Laser Bedienungsanleitung

LaserLiner

LaserLiner Quadrum DigiPlus Bedienungsanleitung

LaserLiner

LaserLiner 080.50 Bedienungsanleitung

LaserLiner

LaserLiner SmartCross-Laser Bedienungsanleitung

LaserLiner

LaserLiner DigiLevel Plus 40 Bedienungsanleitung

LaserLiner

LaserLiner PowerPlane-Laser 3G Bedienungsanleitung

LaserLiner

LaserLiner Cubus Bedienungsanleitung

LaserLiner

LaserLiner AutoCross Laser 2 Bedienungsanleitung

LaserLiner

LaserLiner PCL 6P RX Bedienungsanleitung

LaserLiner

LaserLiner LaserCube Bedienungsanleitung

LaserLiner

LaserLiner CenterBase 2 Bedienungsanleitung

LaserLiner

LaserLiner Quadrum Bedienungsanleitung

Beliebte Laser-Nivelliergerät Handbücher anderer Marken

Nedo

Nedo ET-5 Bedienungsanleitung

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Bedienungsanleitung

Spectra

Spectra LL300N Bedienungsanleitung

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Bedienungsanleitung

Nedo

Nedo Crossliner 4 Bedienungsanleitung

Lasertec

Lasertec FX360G Bedienungsanleitung

Flex

Flex ALC 8 Bedienungsanleitung

Black & Decker

Black & Decker LZR5 Bedienungsanleitung

Johnson

Johnson 40-6692 Bedienungsanleitung

Cocraft

Cocraft HL 20-SG Bedienungsanleitung

Zircon

Zircon iLine Bedienungsanleitung

HWH

HWH 310 SERIES Bedienungsanleitung

Leica

Leica iCON robot 60 Bedienungsanleitung

DeWalt

DeWalt DW082 Bedienungsanleitung

imex

imex EL20 Bedienungsanleitung

Fixturlaser

Fixturlaser NXA D I-0912 Bedienungsanleitung

Wacker Neuson

Wacker Neuson PAL450 Bedienungsanleitung

Metrica

Metrica 33806 Bedienungsanleitung
