Ledon Basic Bing Bedienungsanleitung

LB011

Assembly instructions

Montageanleitung • Montagevejledning

Bing

50 cm 2+ Nej/No 1 1h 81 x 28 x 82 cm

(LxWxH)

322 x 228 cm

(LxW)

MAX

Revision: 1.0

Date: Feb 19, 2021

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

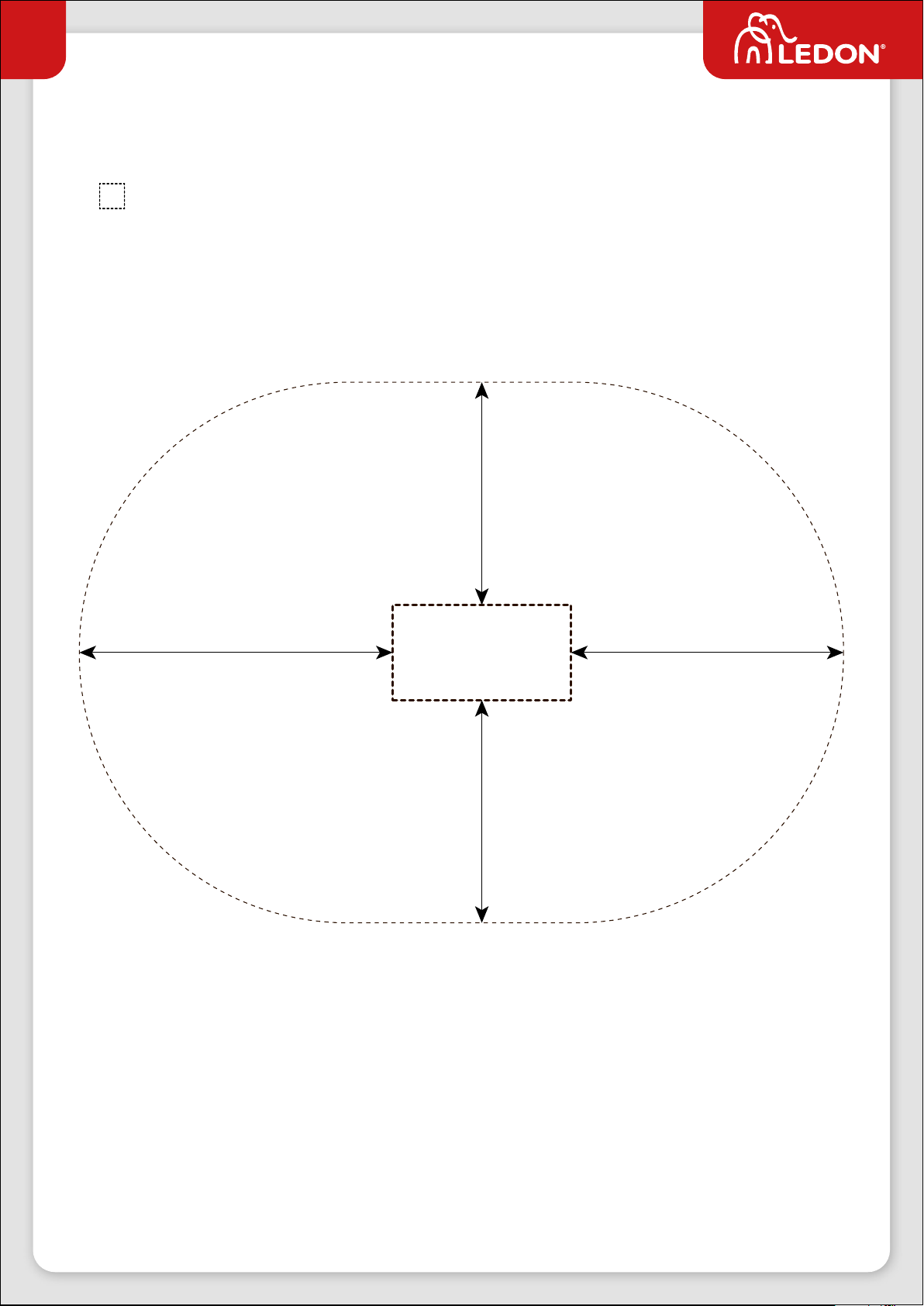

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Scale • Maßstab • Målstok 1:25

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

Height • Höhe • Højde (*) Area • Fläche • Areal

A ≥ 60 cm 6,21 m2

Total 6,21 m2

0 1 2 3 m

228 cm

322 cm

82 cm

50 cm

27,5 cm81 cm

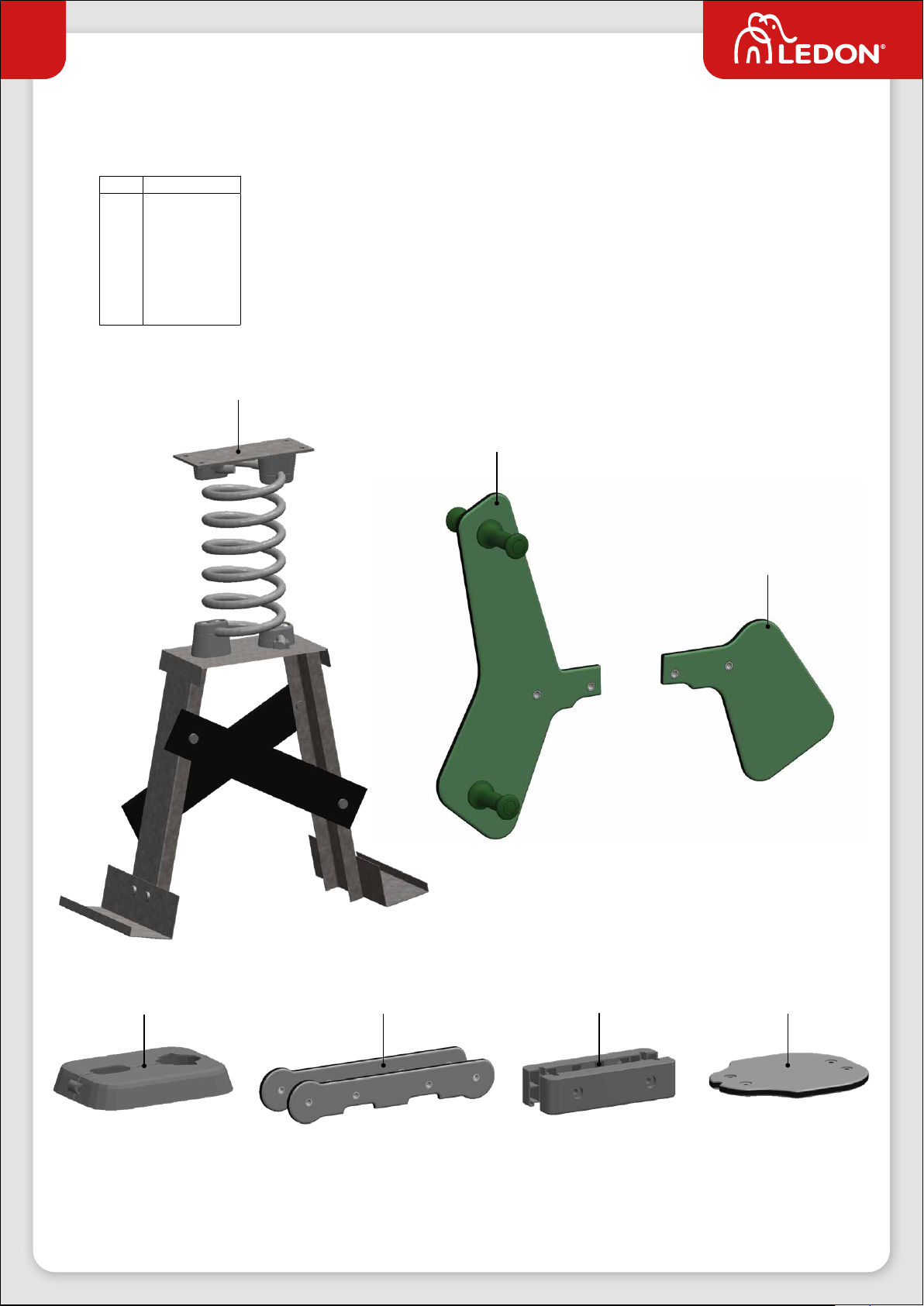

Components overview

Bauteileübersicht • Komponentoversigt

2450089 2450298400,002

400,10

37215

3145057

3145056

Bolt bag

M10x100mm UH

M10x70mm MB

M10x120mm MB

M10 LN

M10 Not top - Black

Green top

Green washer

Gray Top

114,5 cm

131,5 cm

93,5 cm 93,5 cm

75 x 40 cm

Site preparation

Vorbereitung • Pladsforberedelse

Digging depths • Grabtiefen • Gravedybder:

55cm

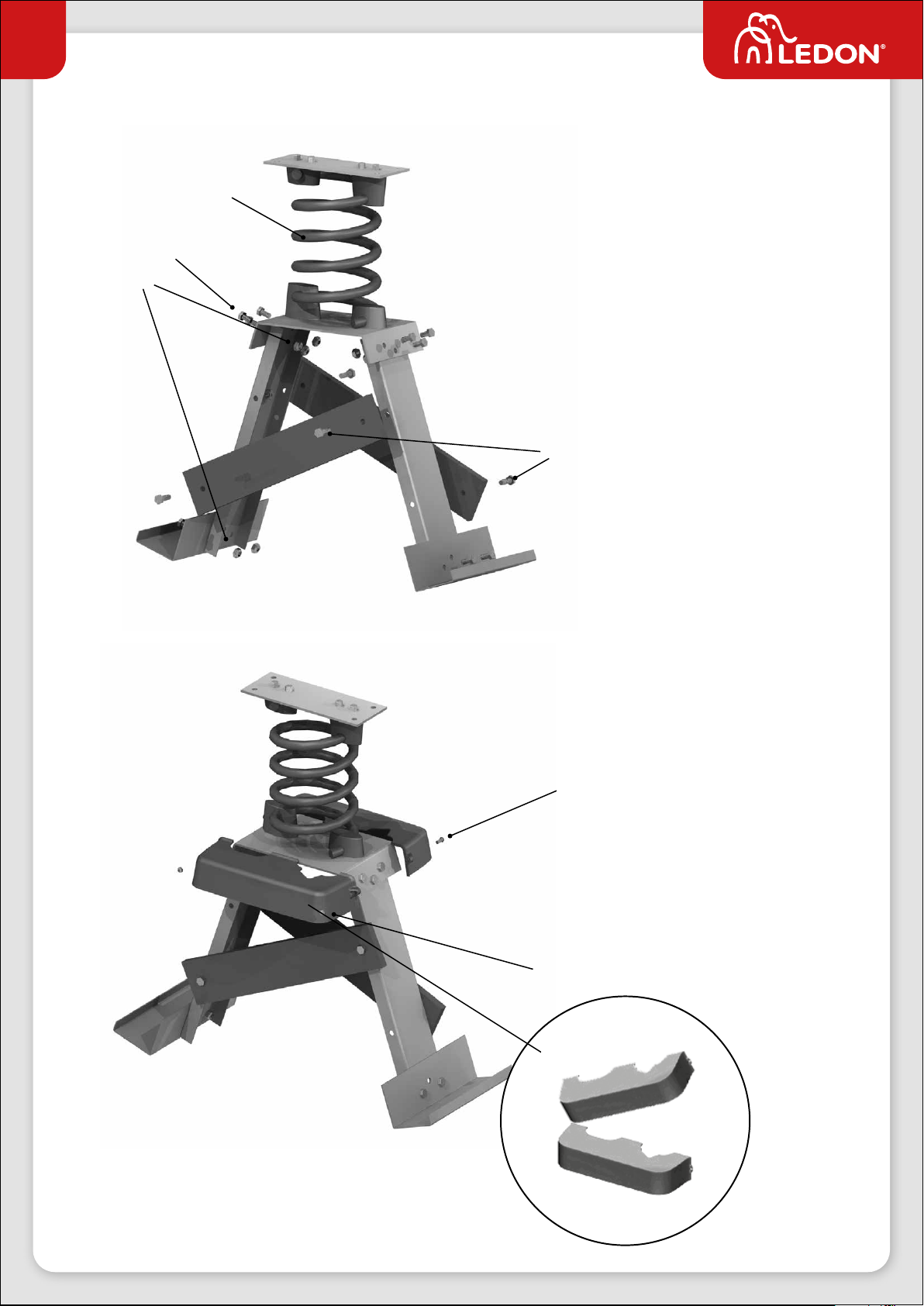

Assembly

Montage • Montage

400,10

10x20 MB

10 LM

6 LM

10x30 MB

MB 10 x 25

LM 10

400,002

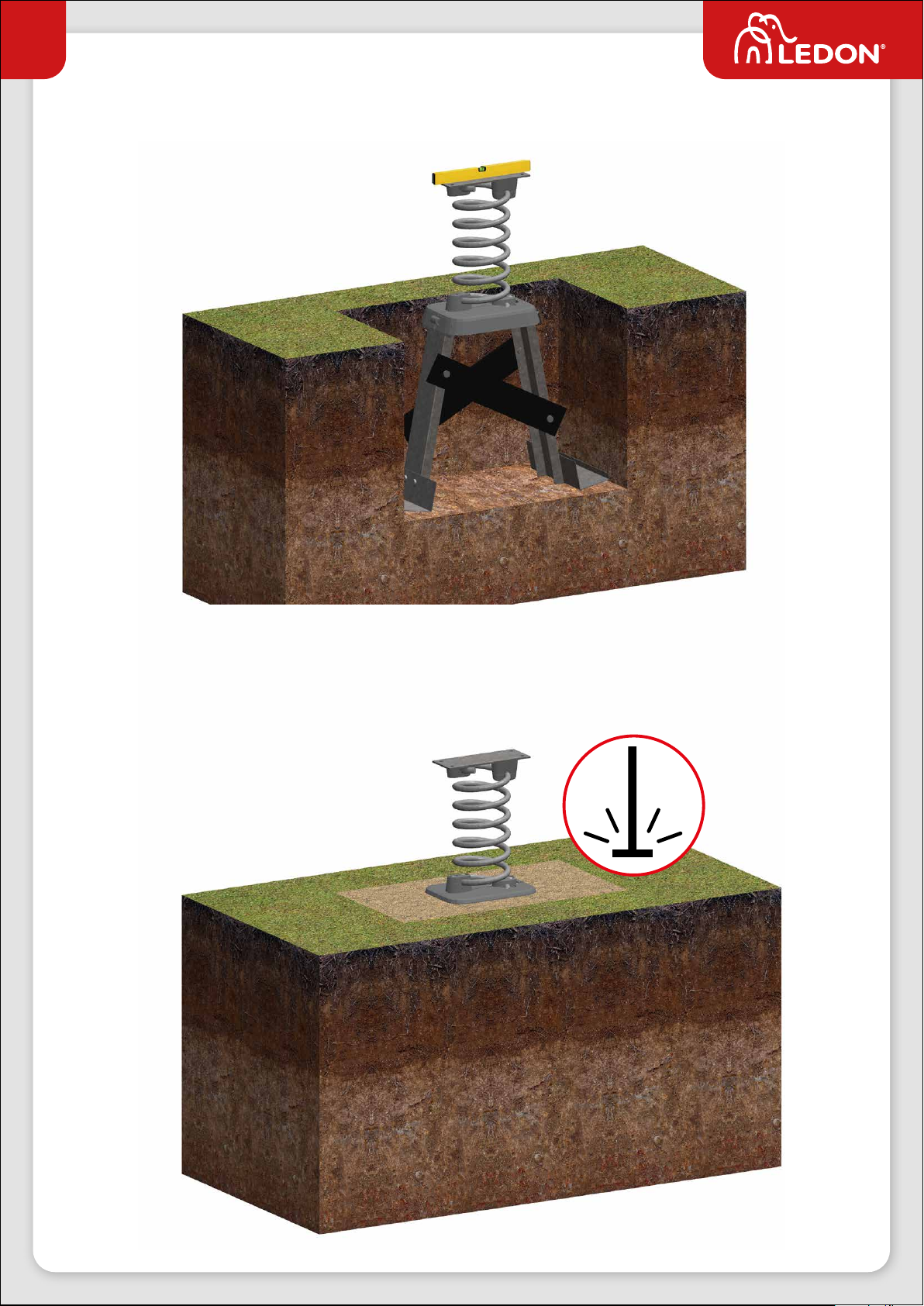

Assembly

Montage • Montage

55 cm

75 cm

40 cm

Assembly

Montage • Montage

Assembly

Montage • Montage

M10x70mm MB

M10 LN

M10x120mm MB

M10 LN

Assembly

Montage • Montage

Ready

Fertig • Færdig

M10 LN

M10x100mm UH
